Дозатор

Необходимые детали

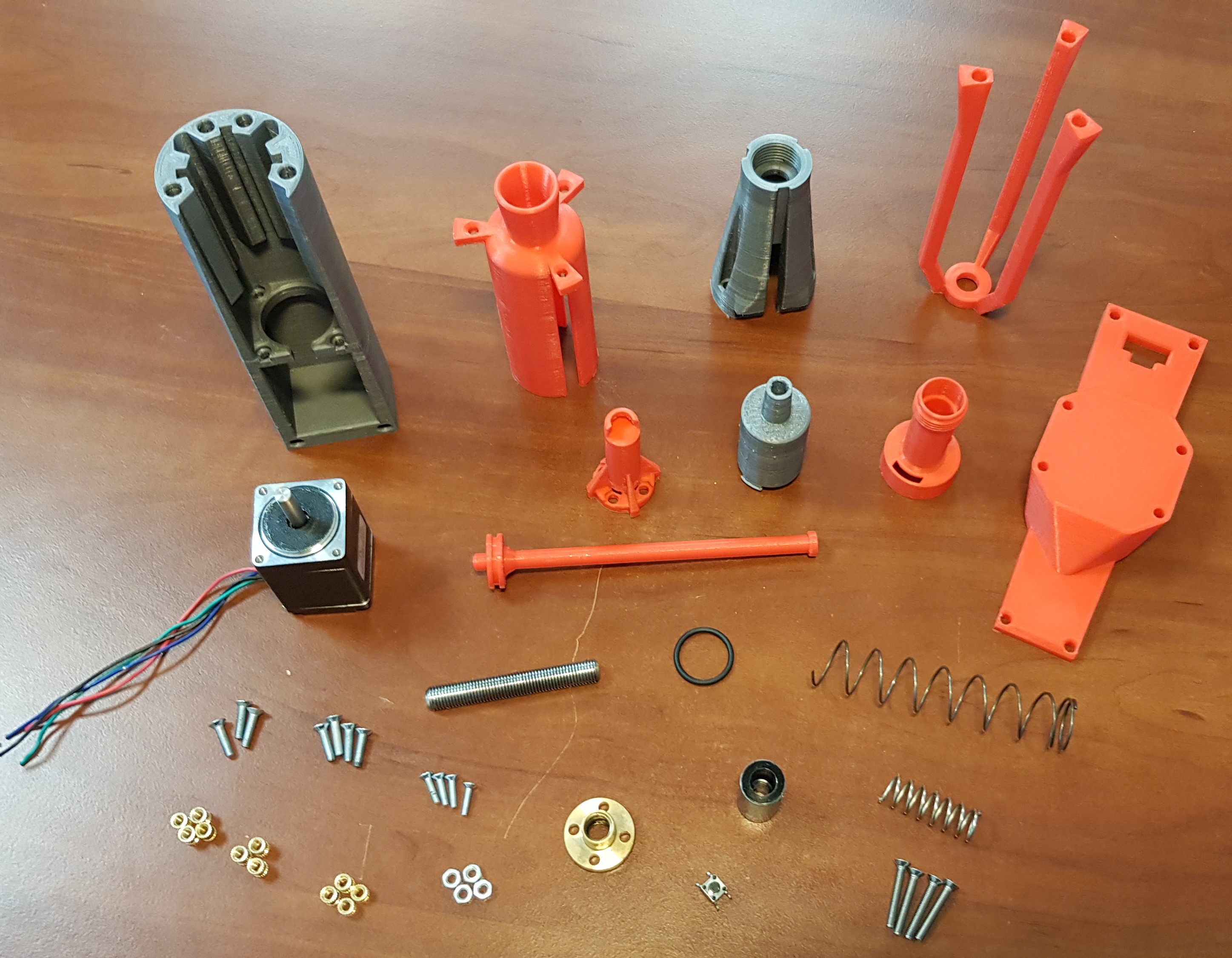

Перечень деталей для сборки дозатора представлен в таблице:

Детали для первого звена

Номер	Наименование	Количество	Изображение

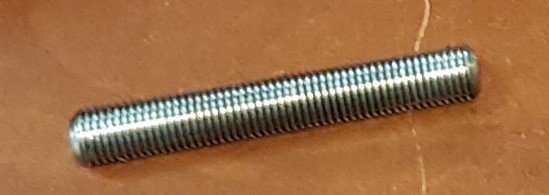

1	Винт T8 с шагом 1мм длиной 56мм	1
2	Винт M2.5x10 потайная головка	4

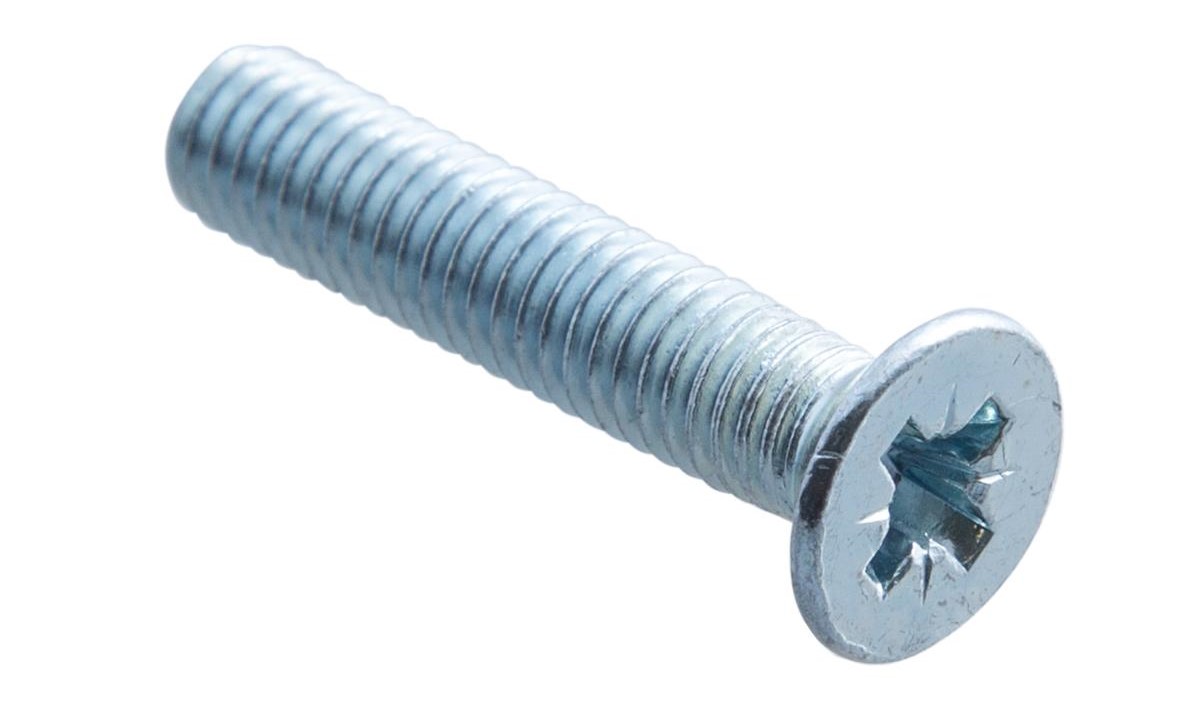

3	Винт M3x10 потайная головка	7
4	Винт M3x20 потайная головка	4
5	Втулка M3x4 вплавляемая	1

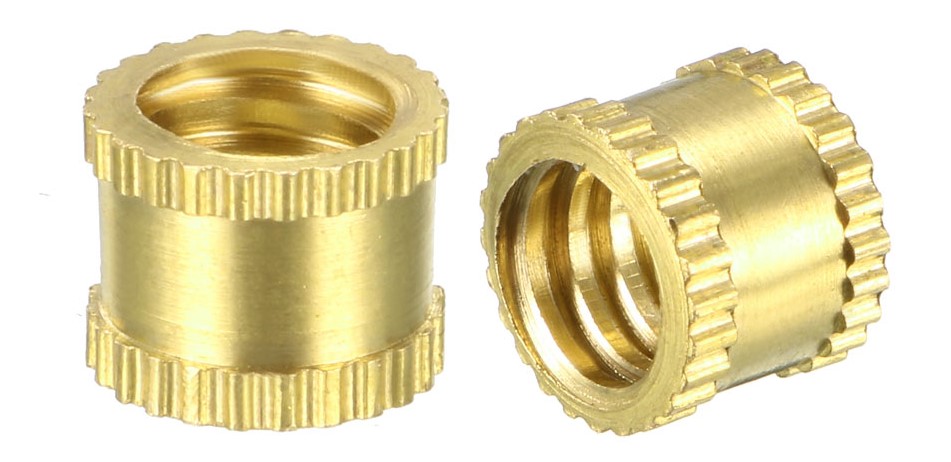

6	Втулка M3x6 вплавляемая	9

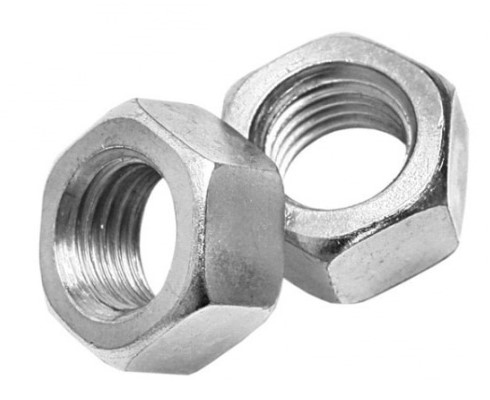

7	Гайка М3	4

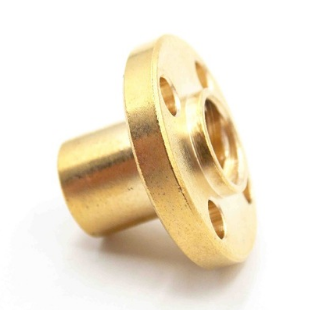

8	Гайка T8 шаг 1	2

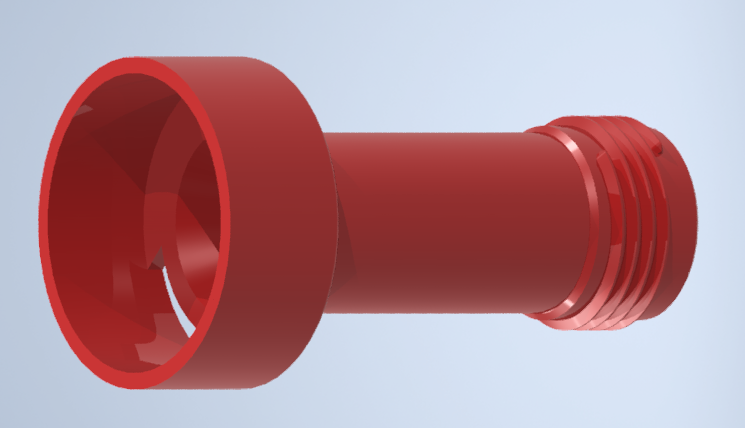

9	Держатель поршня	1

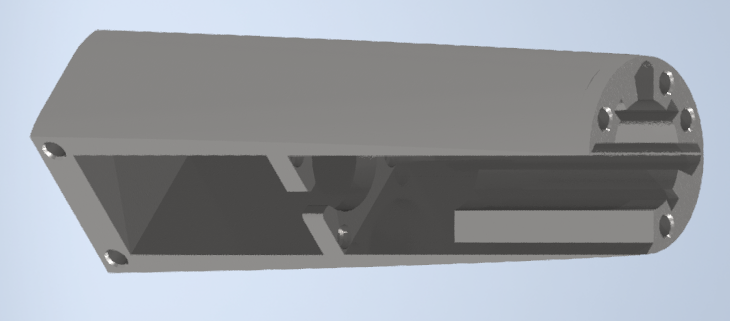

10	Корпус двигателя	1
11	Крышка	1

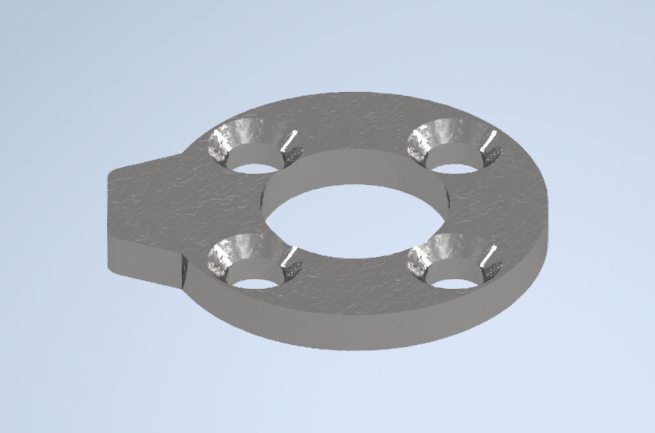

12	Калибровочная деталь	1

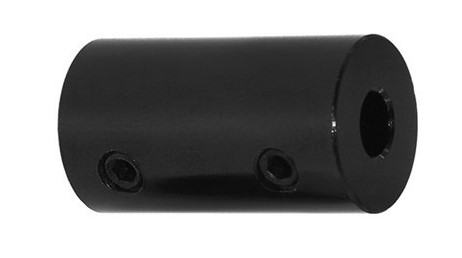

13	Муфта соединительная 5x8 (длина 25мм, диаметр внешний 14мм)	1
14	Уплотнительное кольцо 20мм внеш 2мм толщина	1

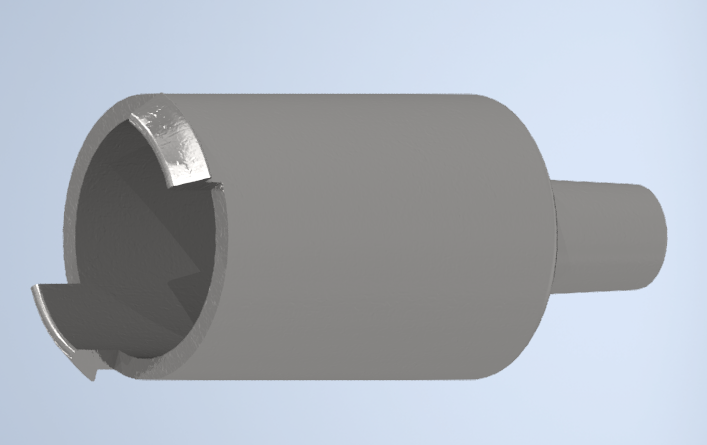

15	Поршень	1

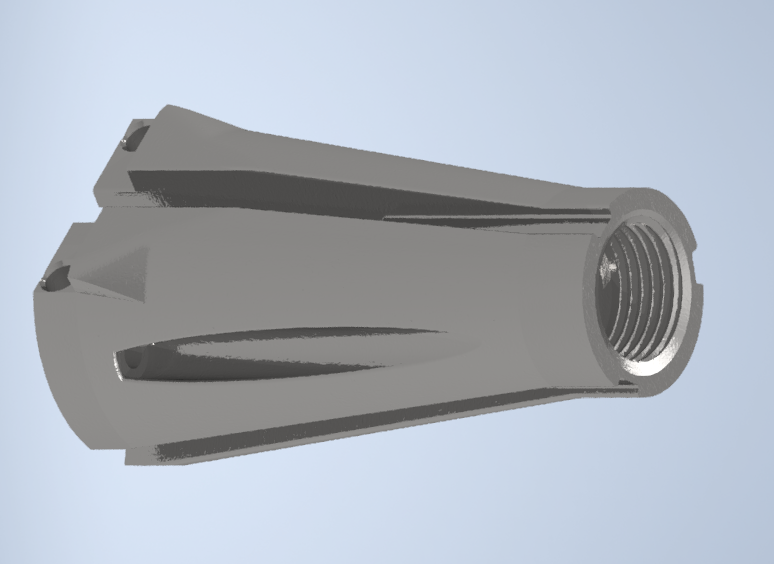

16	Поршневой цилиндр	1

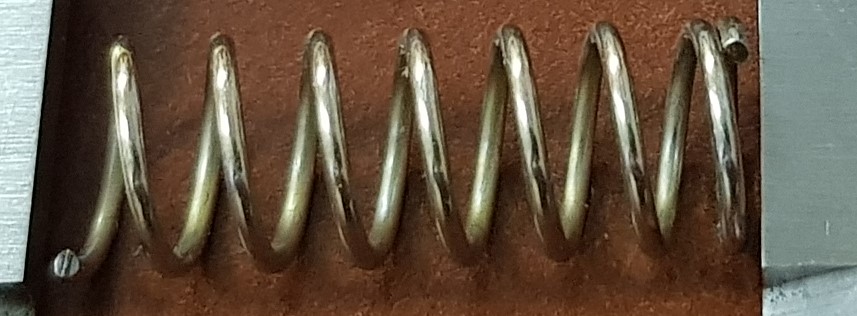

17	Пружина сжатия 1х10х31х8 Ст70Ц9хр	1
18	Пружина сжатия 1х20х84х7/8 Ст70Ц	1

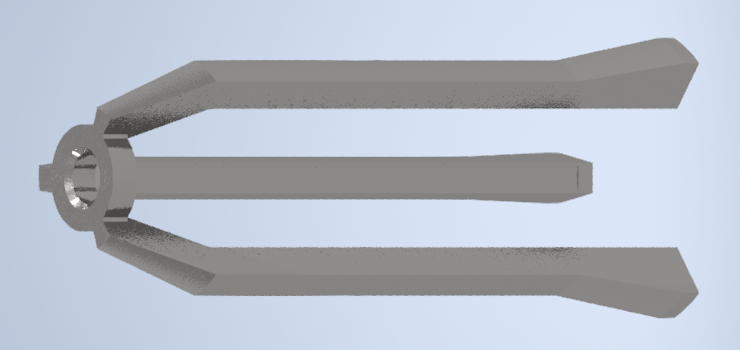

19	Сбрасыватель	1

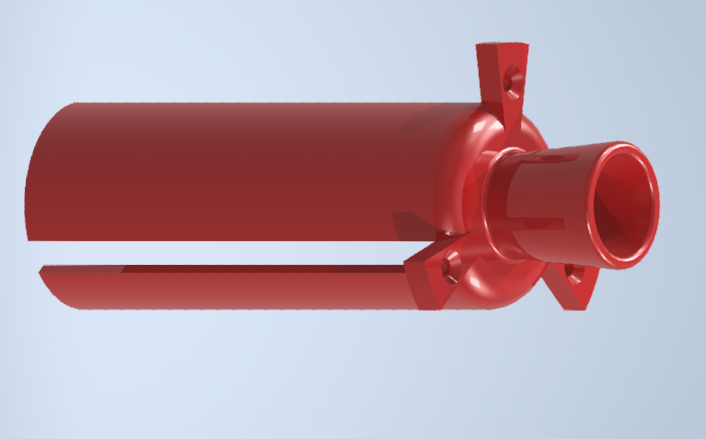

20	Соединитель	1
21	Тактовый переключатель 6х6	1

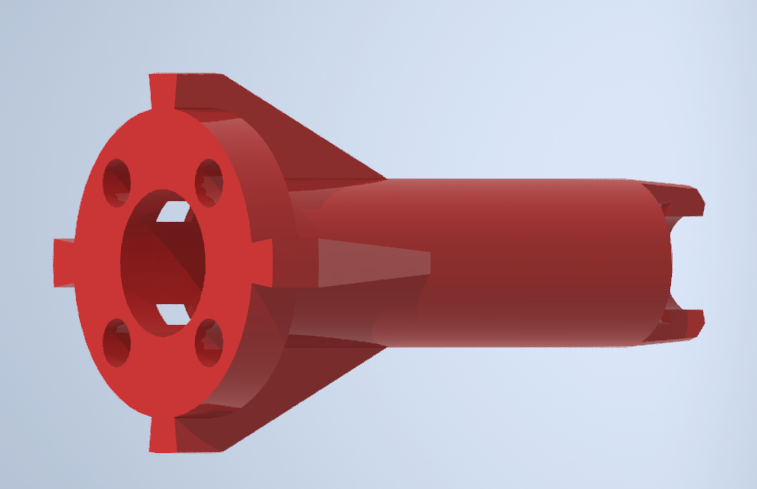

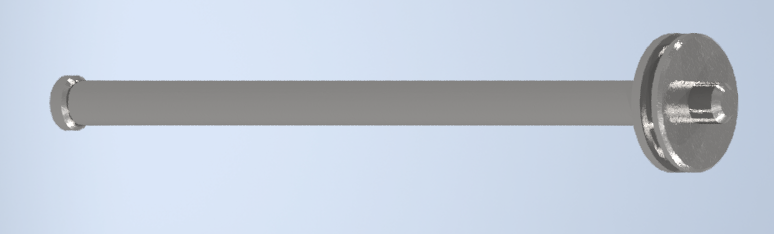

22	Толкатель поршня	1

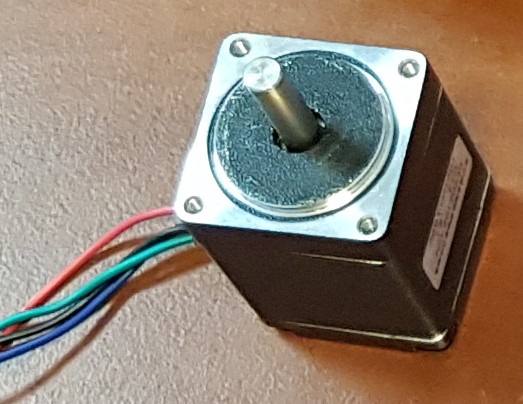

23	Шаговый двигатель 28BYGH301	1
24	Щит сбрасывателя	1

Сборка

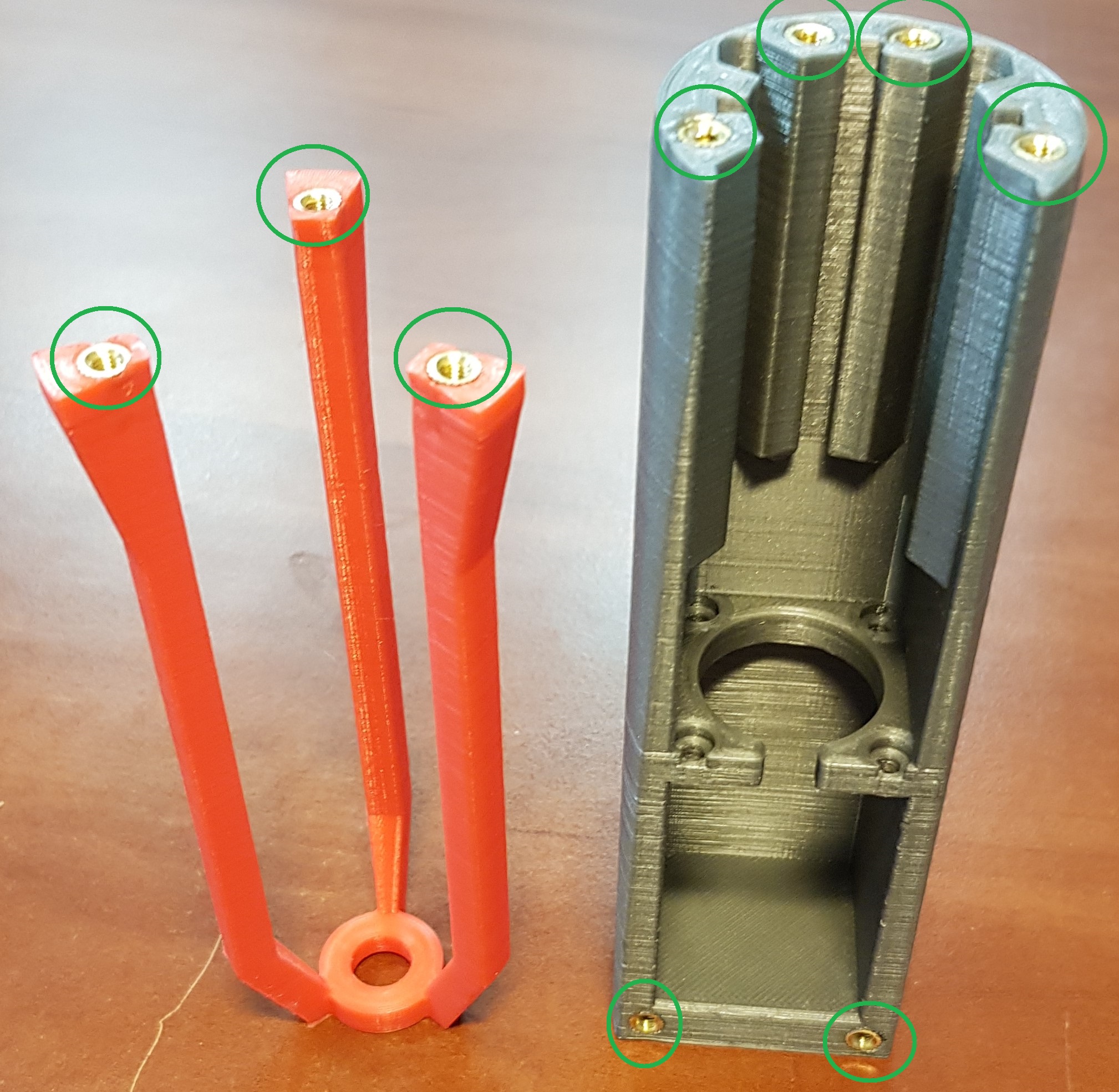

1. В первую очередь установим 9 вплавляемых втулок М3x6 в детали Сбрасыватель и Корпус двигателя:

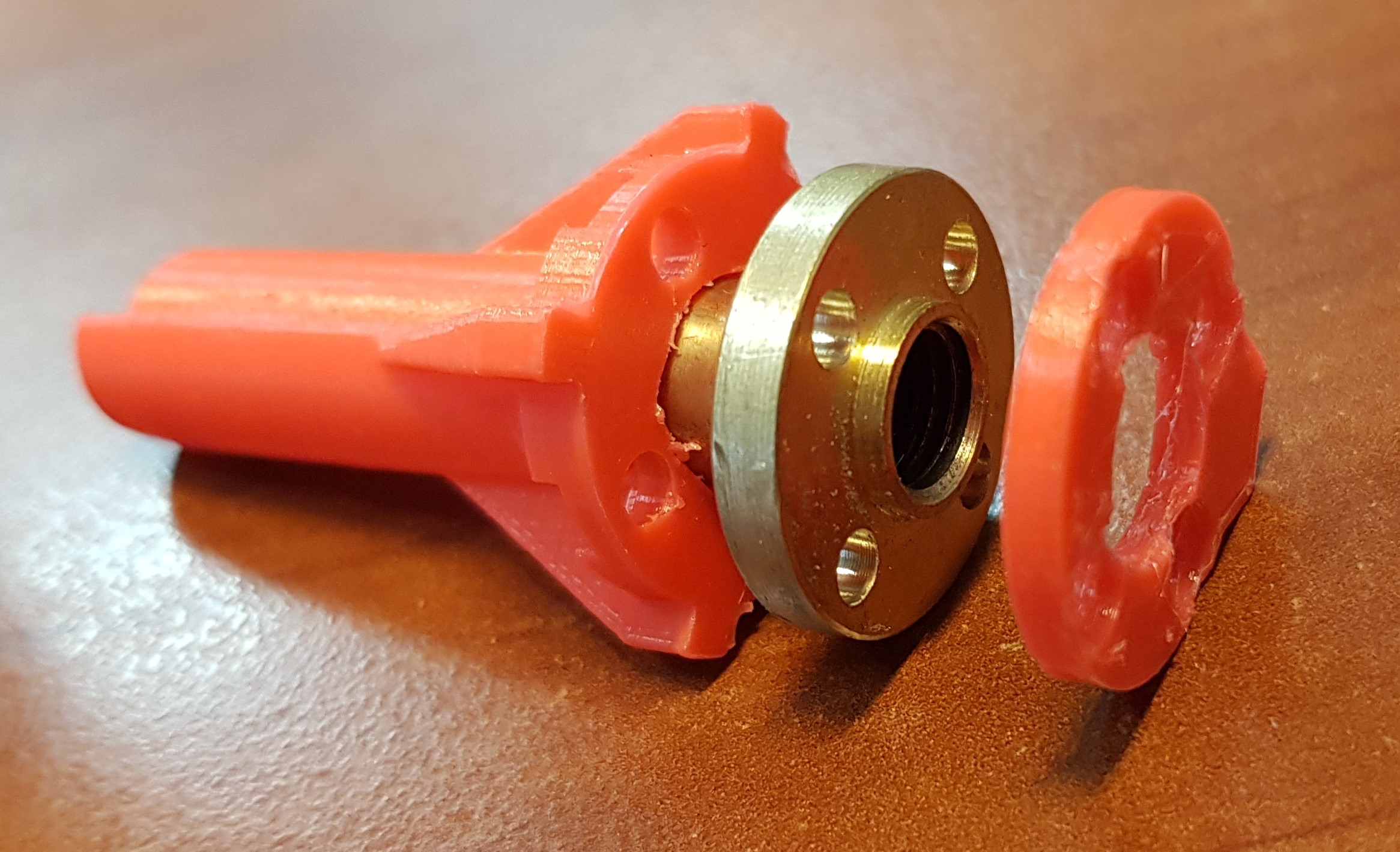

2. Совместим Толкатель поршня, гайку Т8 и Калибровочную деталь:

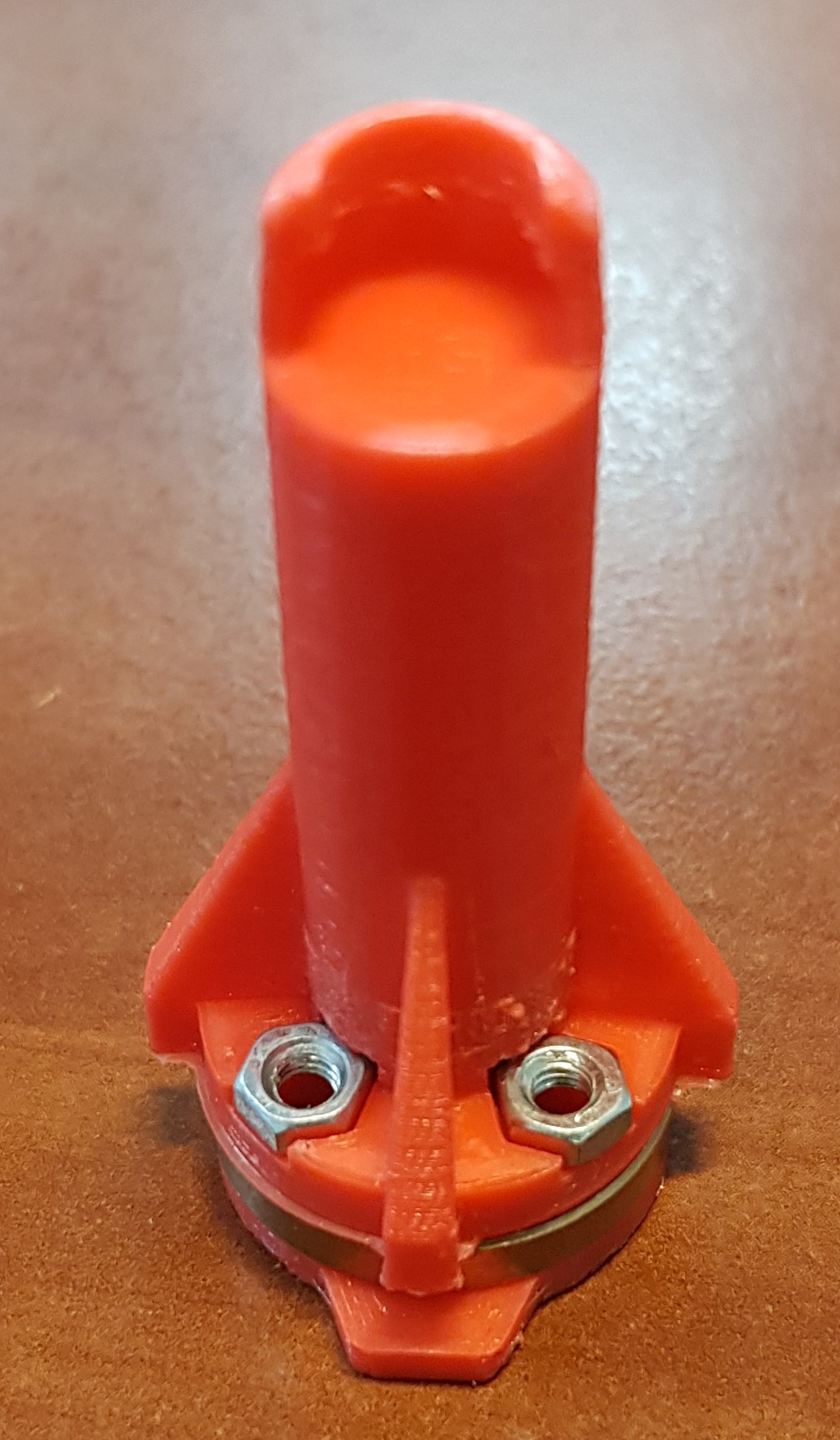

3. Установим гайки М3 в шестиграные полости толкателя поршня:

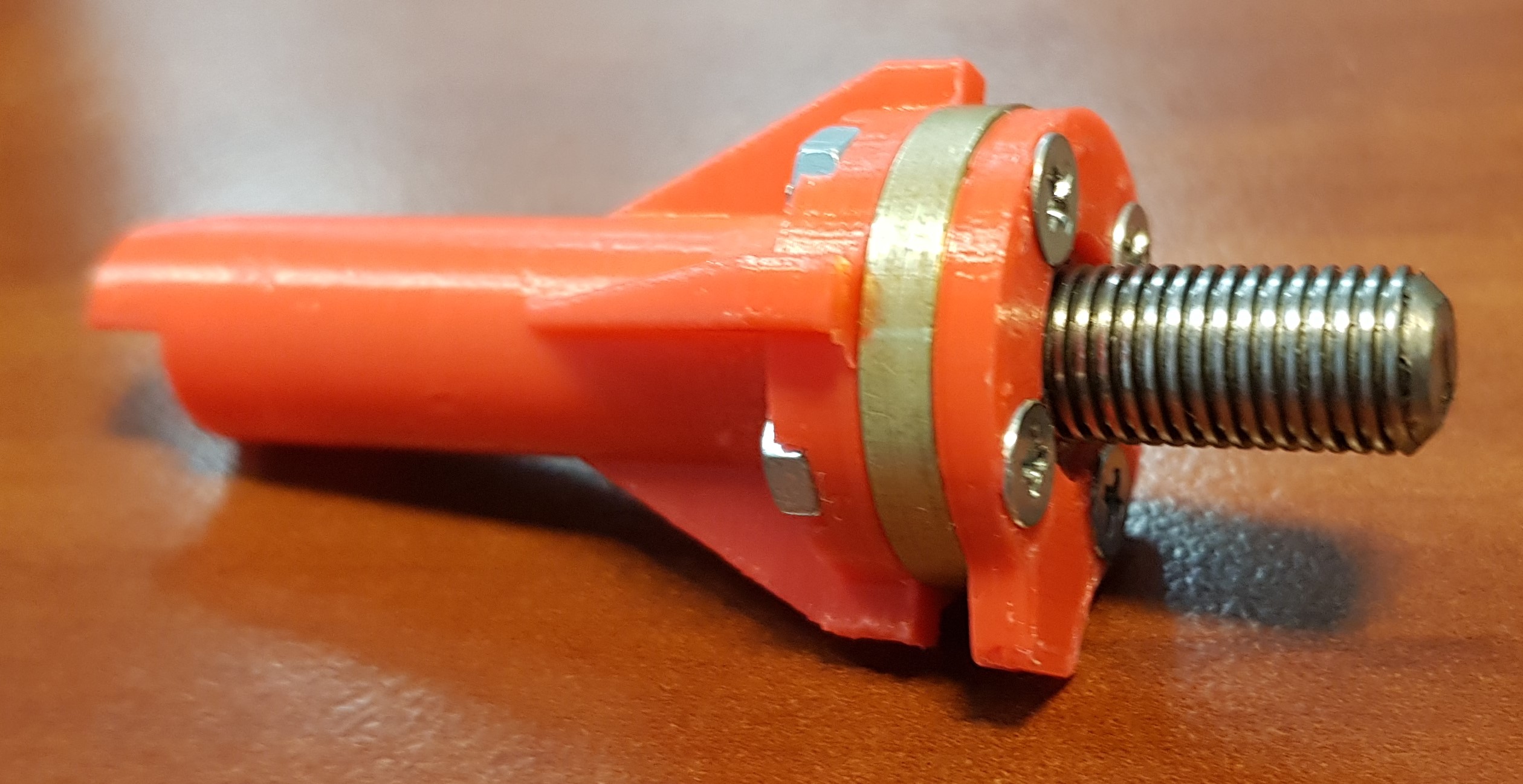

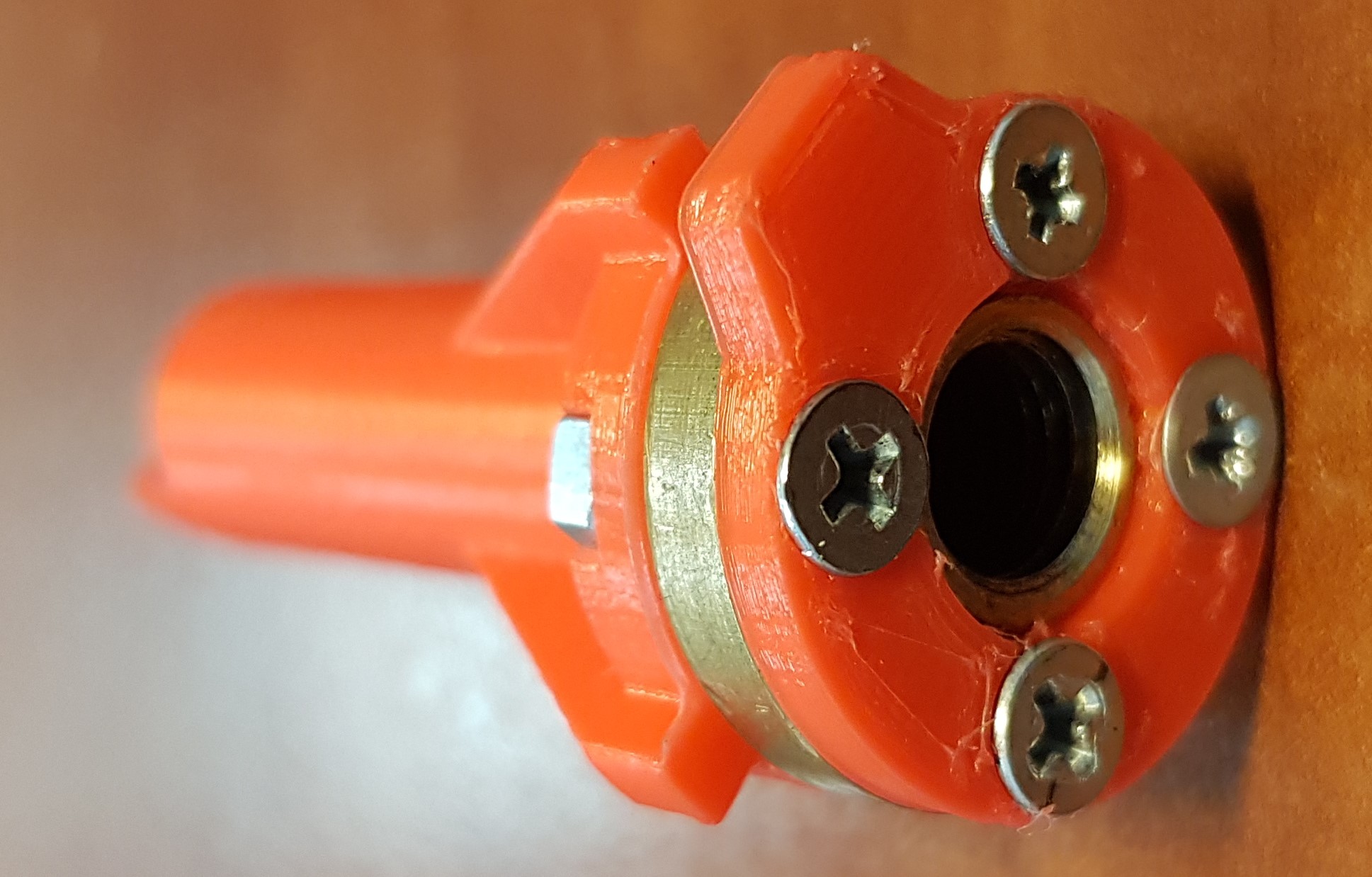

4. Зафиксируем пакет деталей четырьмя винтами М3x10:

5. До упора вкрутим винт Т8 в гайку:

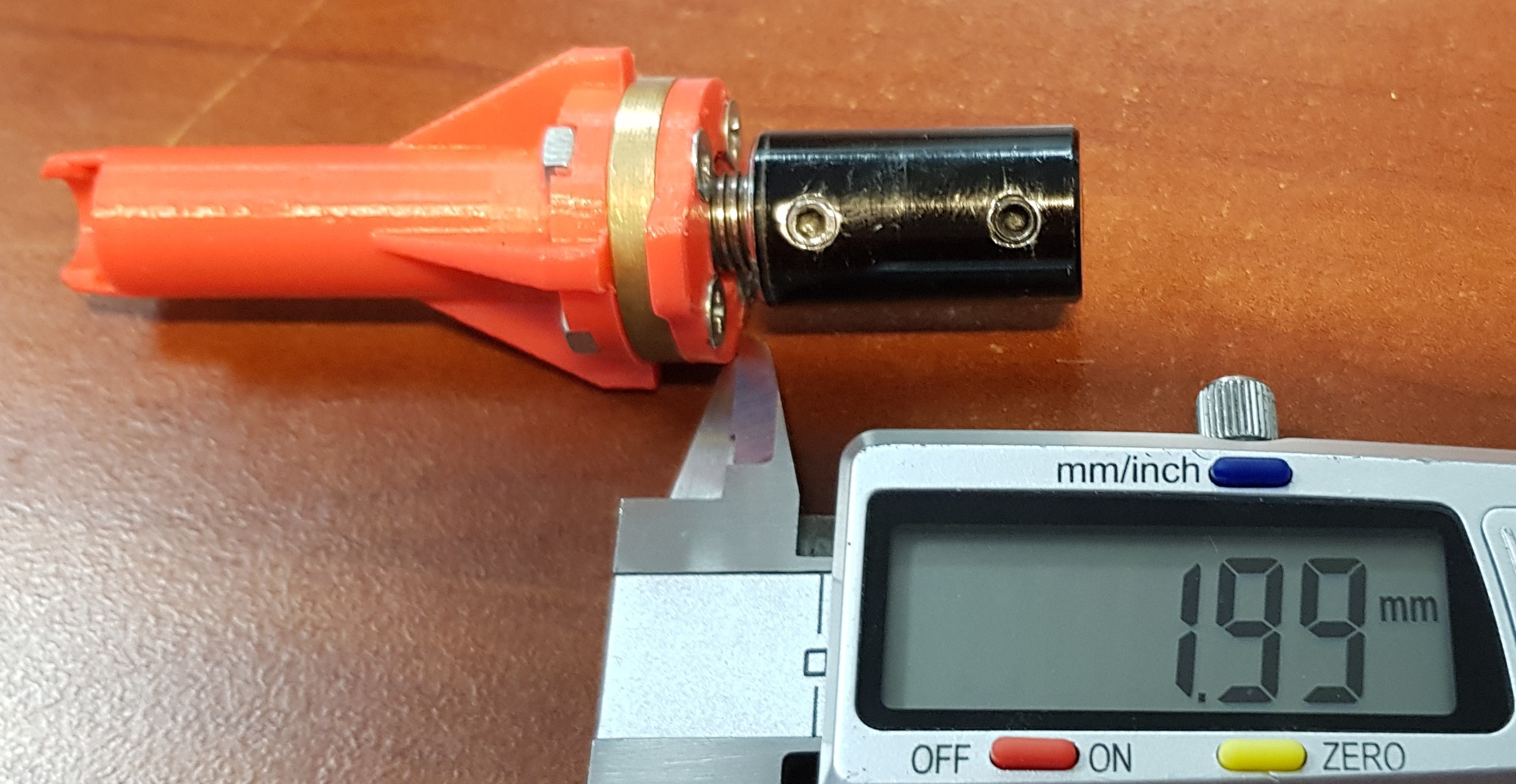

6. На винт наденем соединительную муфту 5-8 на расстояннии в 2мм от калибровочной детали и зафиксируем зажимным винтом:

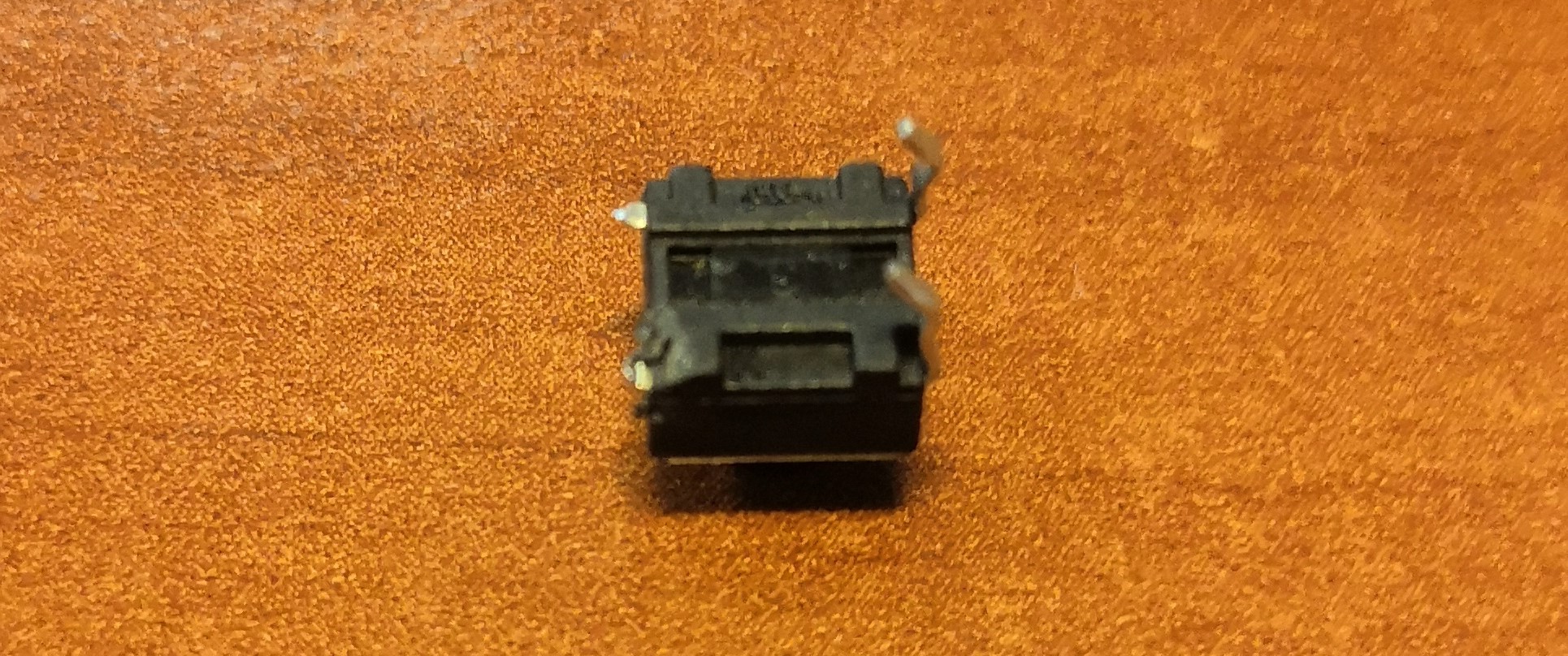

7. Отрежем от тактовой кнопки 2 контакта на одной из сторон:

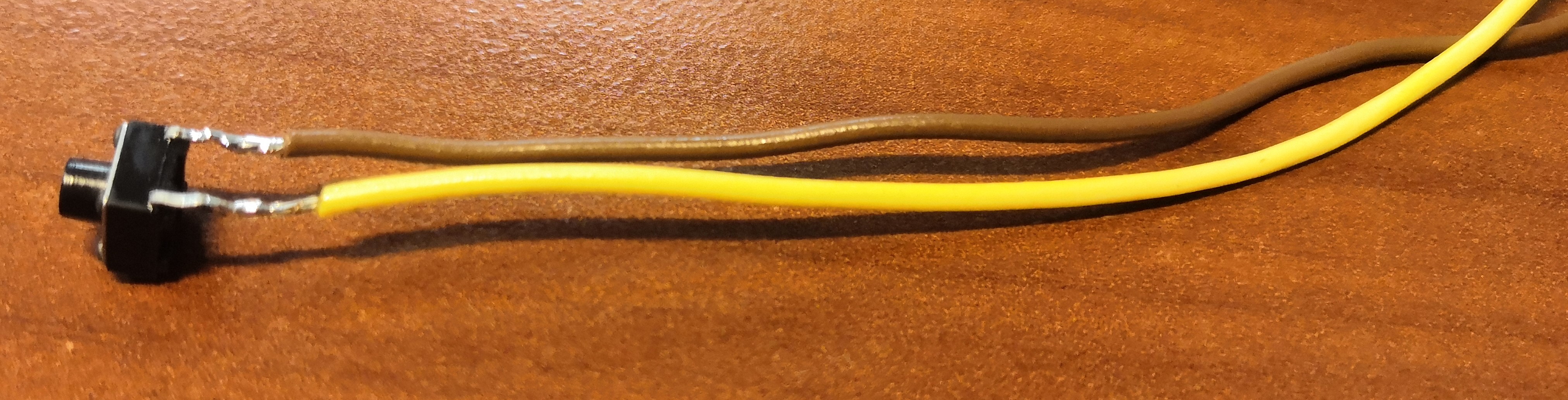

8. К оставшимся контактам припаяем 2 провода длиной 160мм:

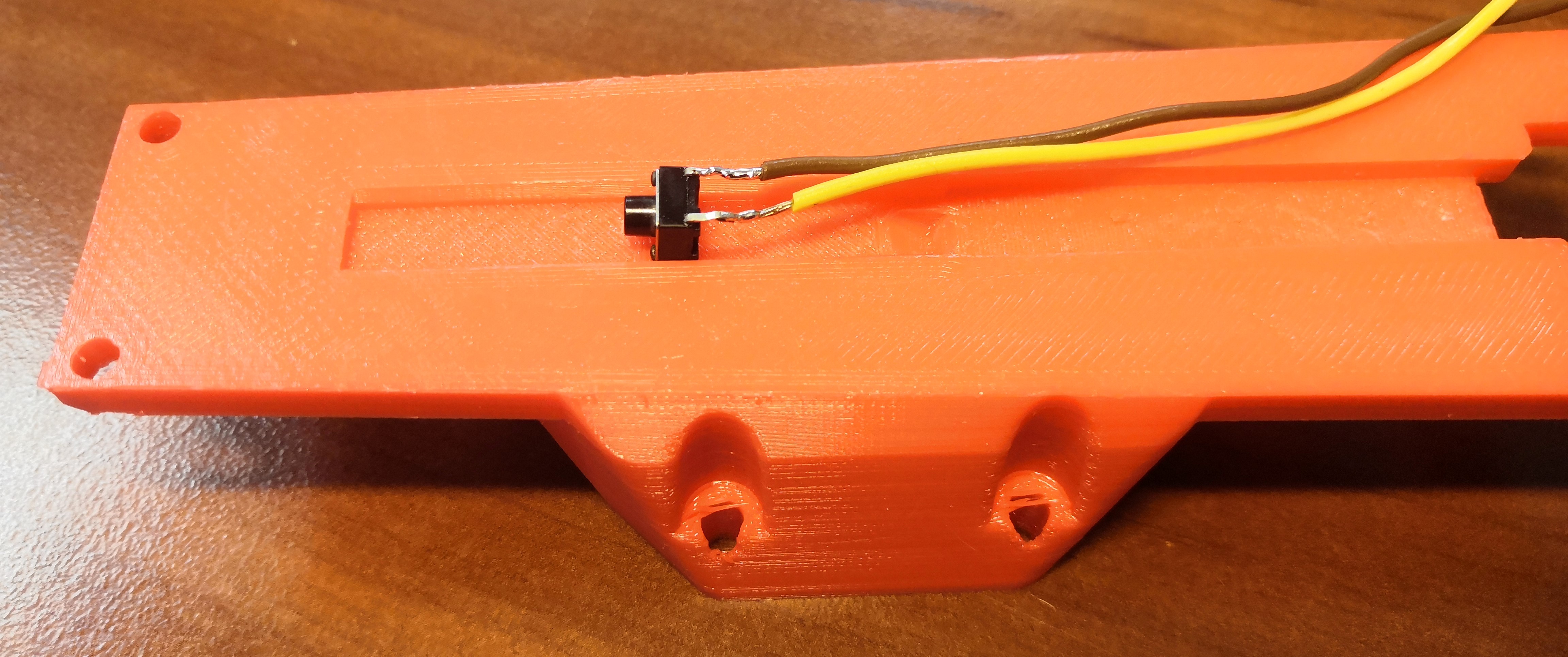

9. Установим тактовую кнопку в деталь Крышка вплотную к порожку в полости этой детали, как показано на рисунке:

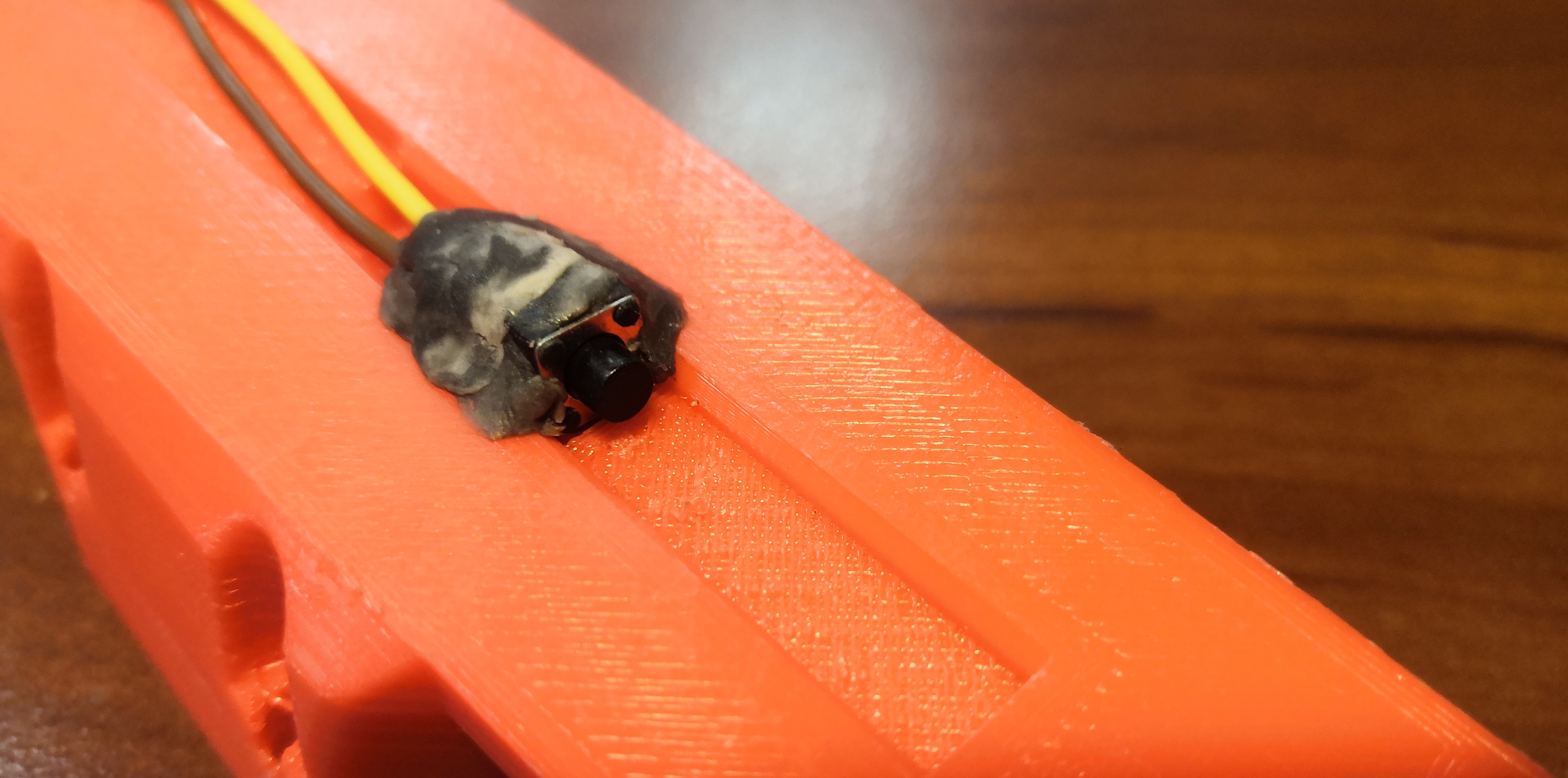

10. Любым методом прочно зафиксируем кнопку в таком положении относительно детали. В данном случае используется эпоксидный состав “холодная сварка”, который состоит из двух компонентов, прочно затвердевающих при перемешивании:

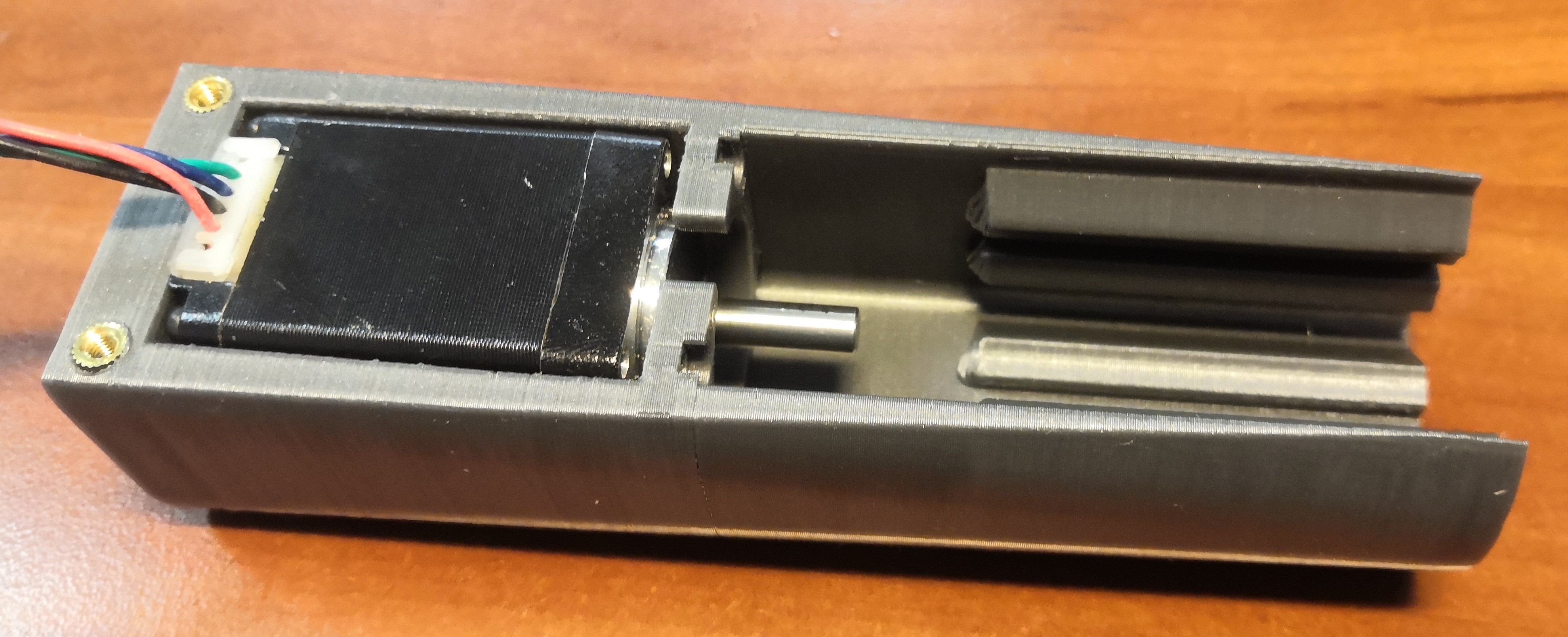

11. Установим шаговый двигатель в Корпус двигателя:

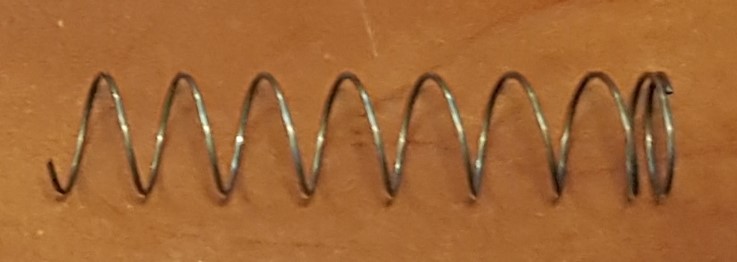

12. Установим пружину сжатия 1х20х84х7/8 Ст70Ц в полость корпуса двигателя:

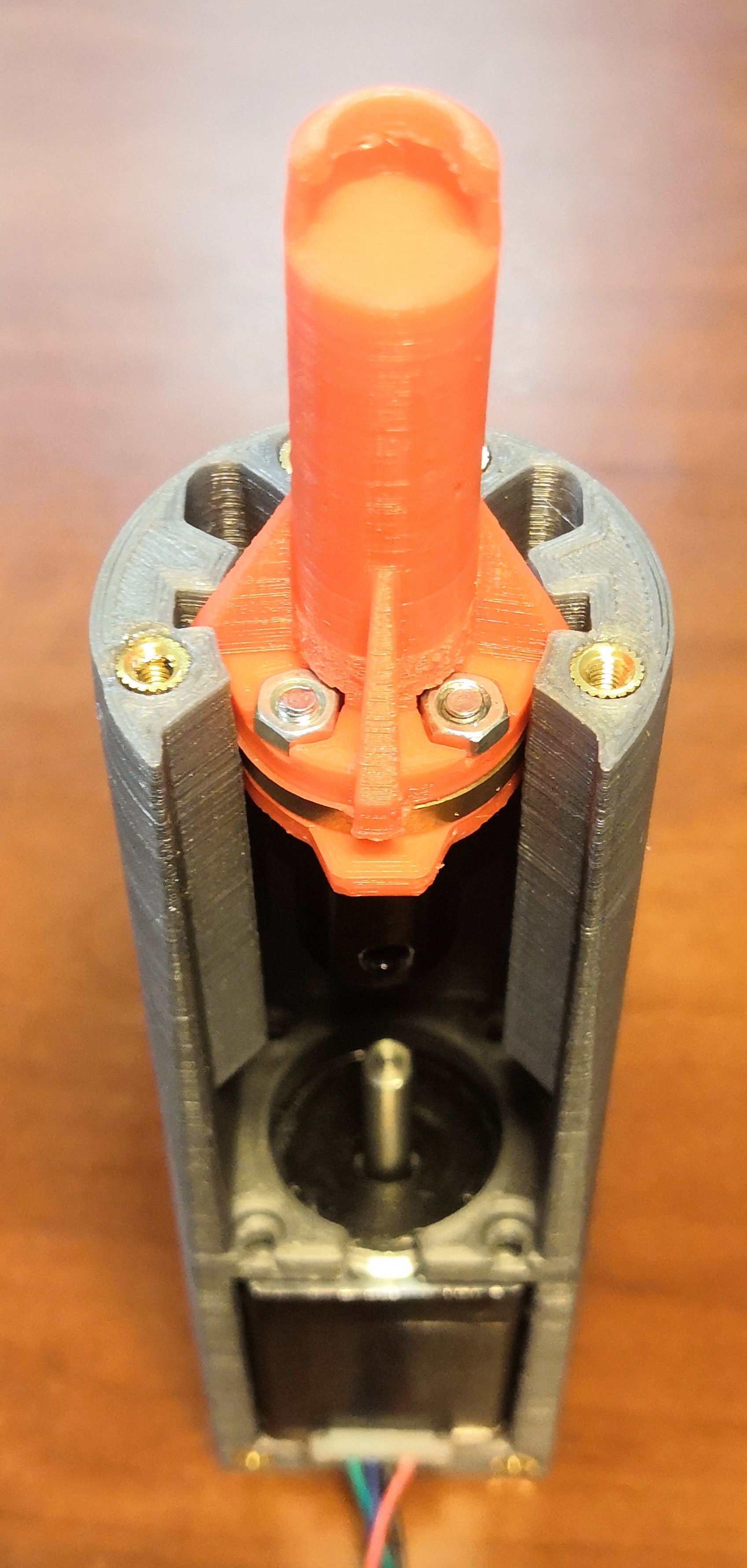

13. Поместим в пазы корпуса собранный толкатель поршня:

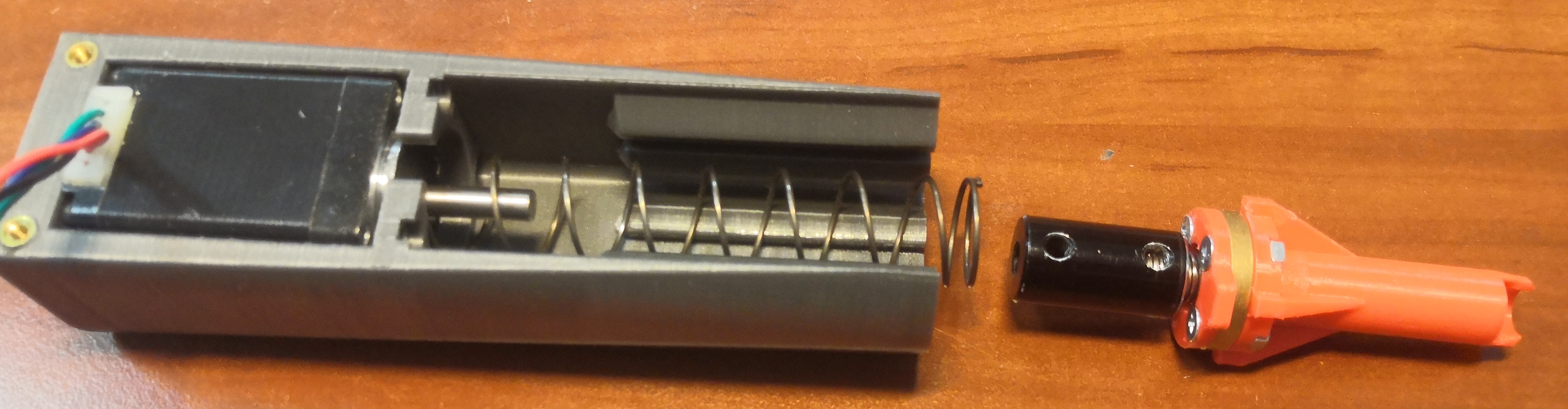

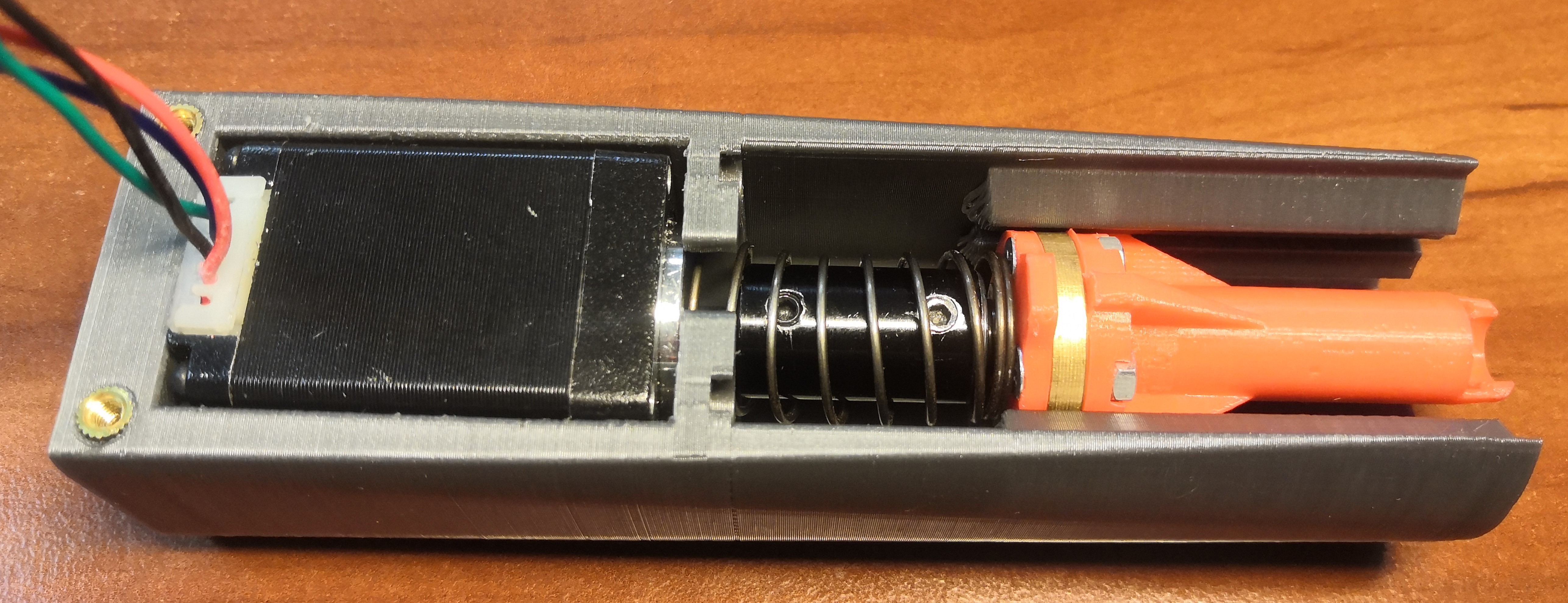

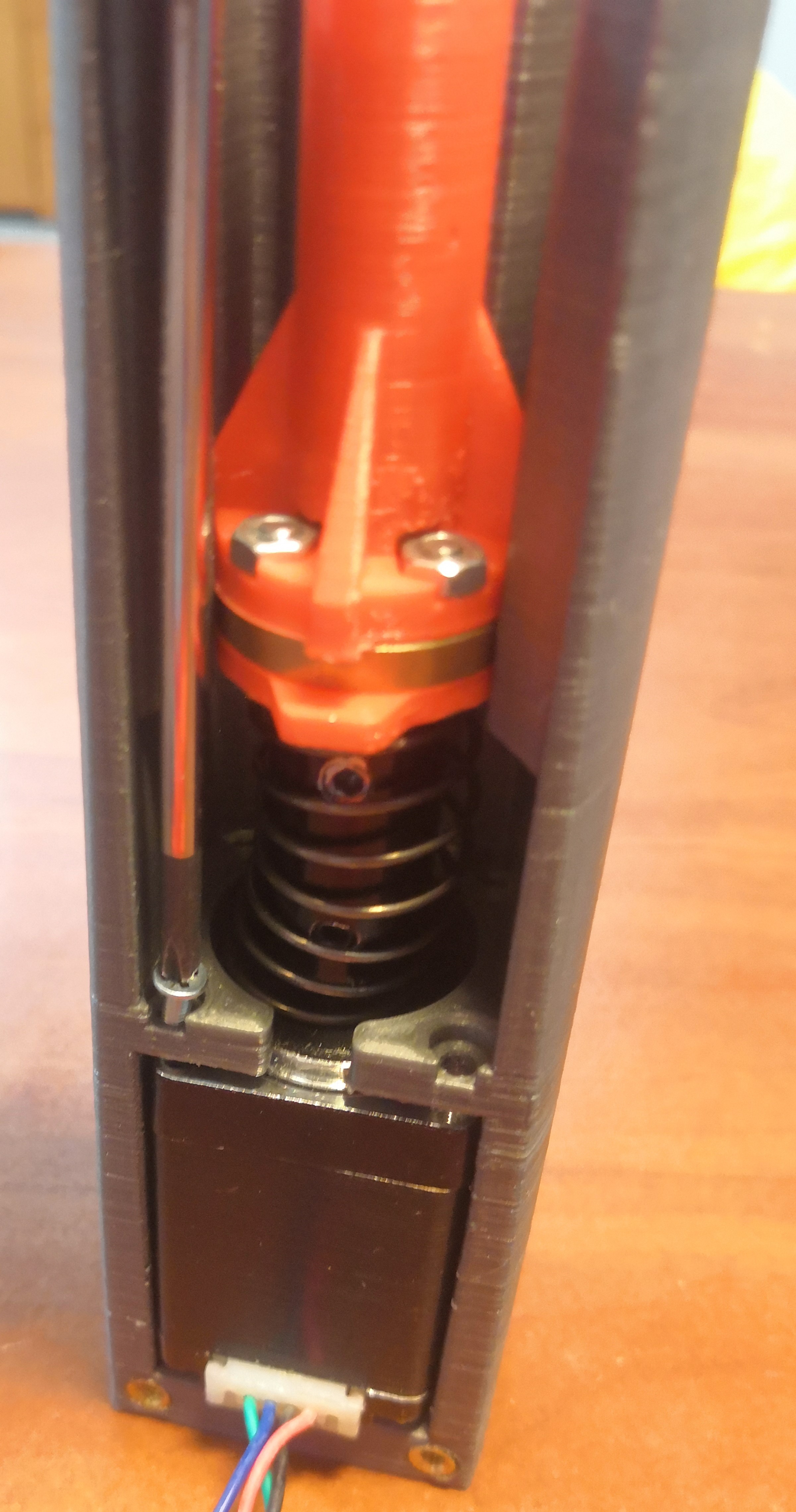

14. Продвинем толкатель вглубь до упора, соединив вал двигателя с винтом Т8 с помощью муфты:

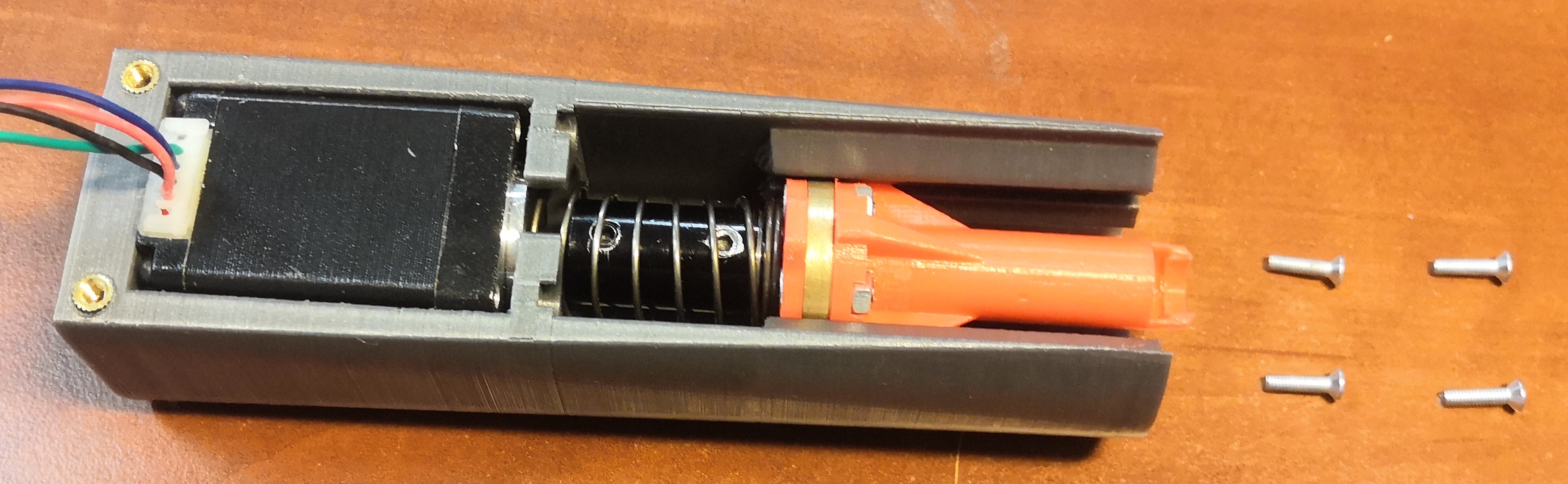

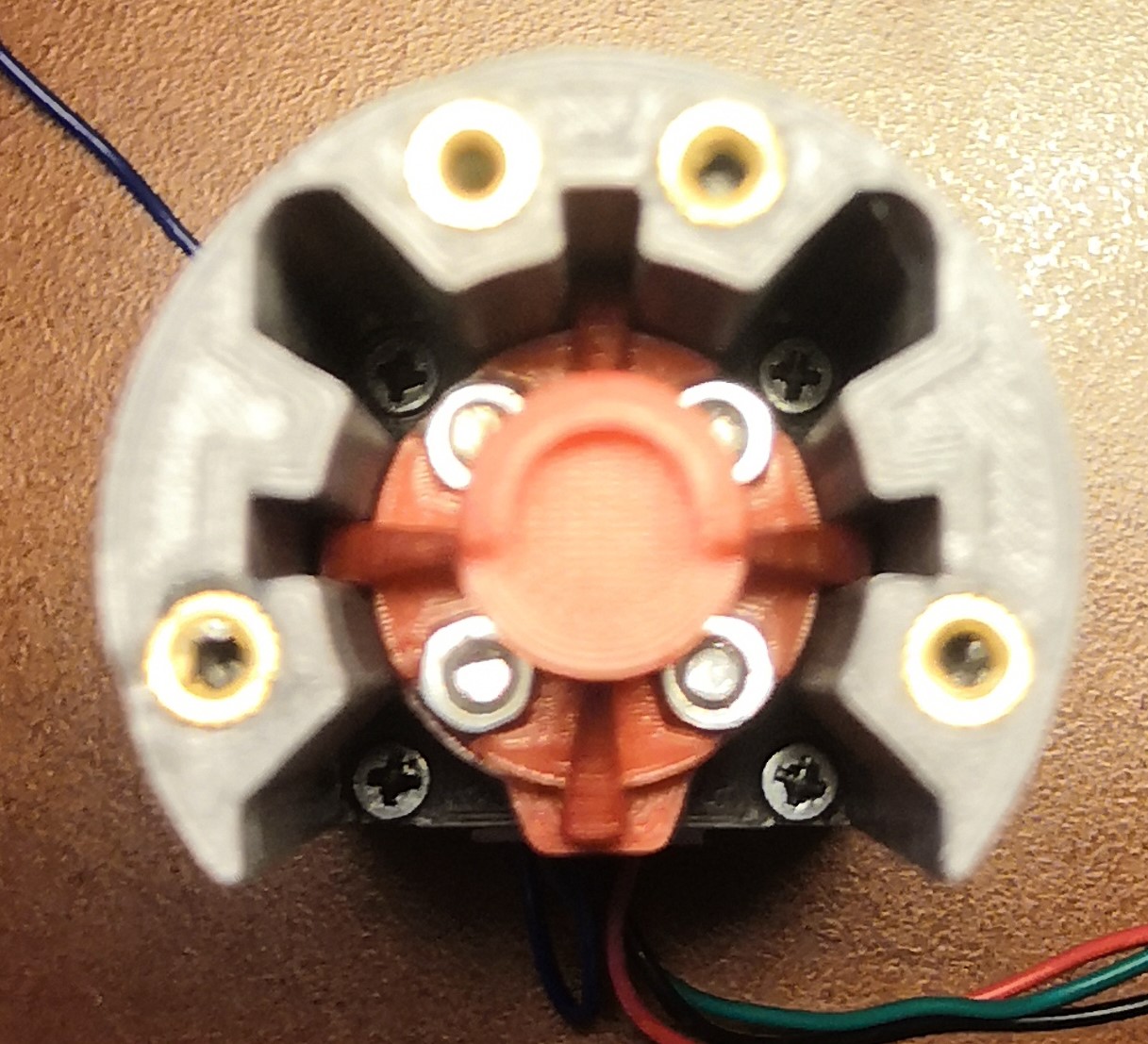

15. Закрепим двигатель четырьмя винтами М2.5x10:

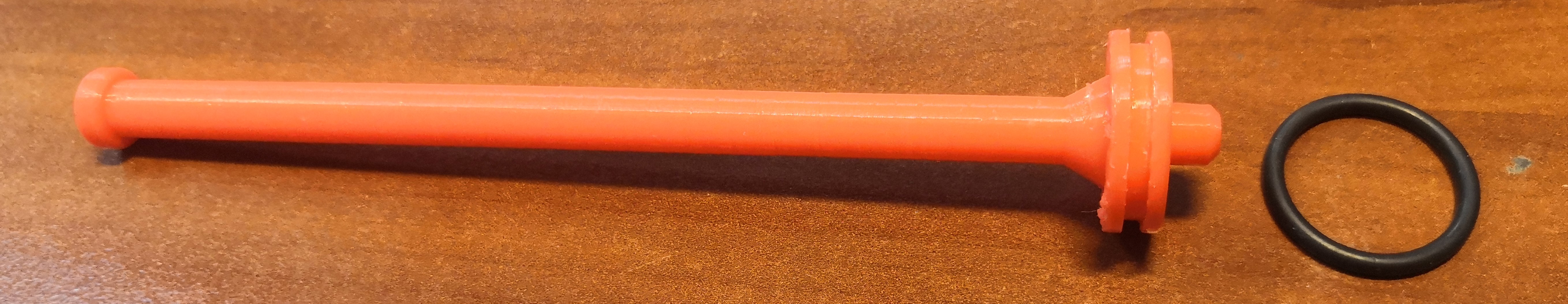

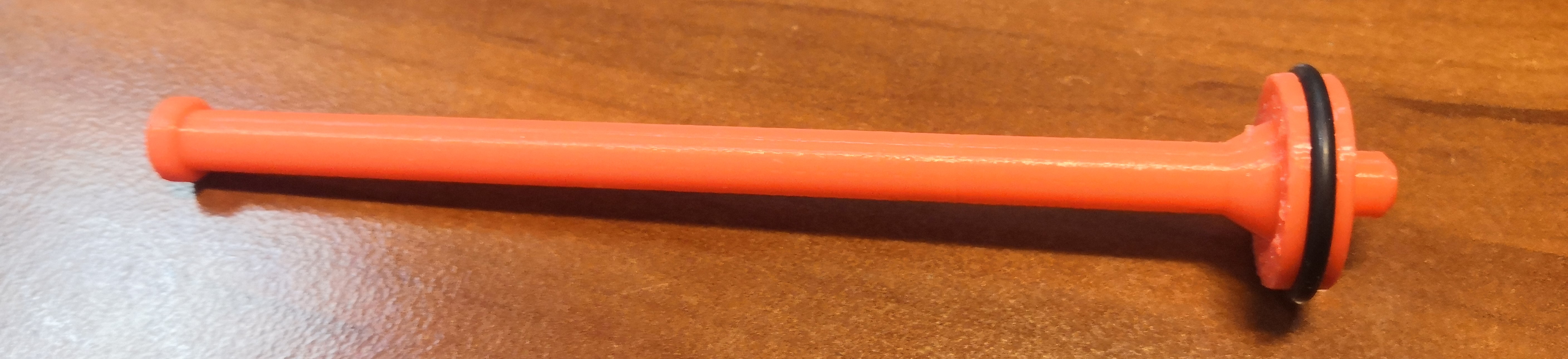

16. Наденем уплотнительное кольцо на поршень:

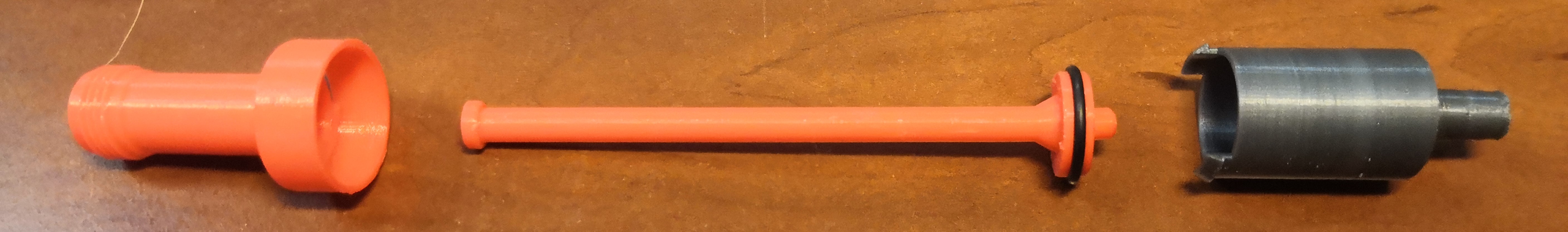

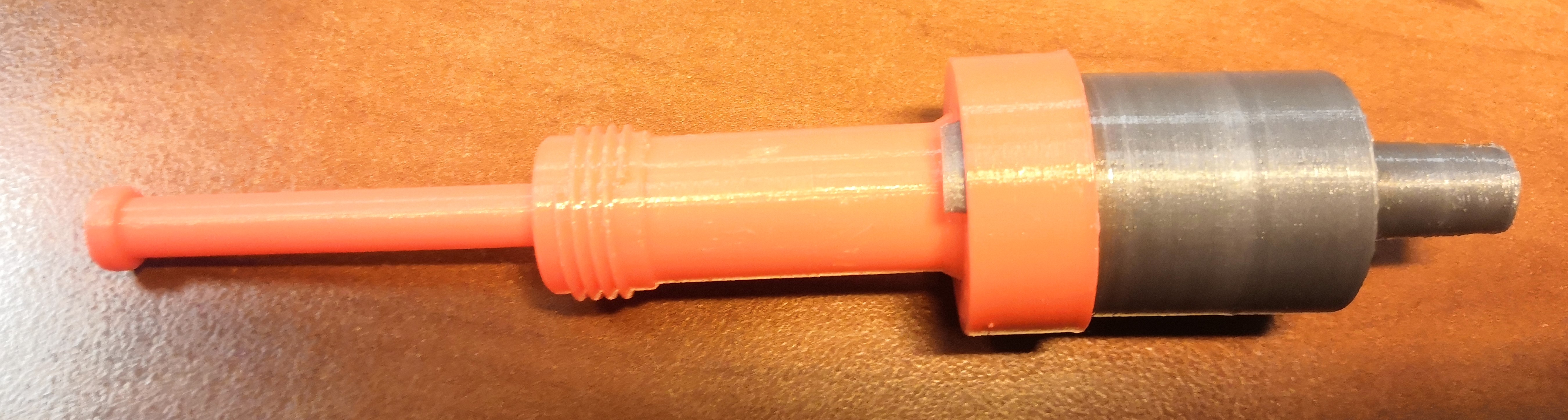

17. Соберем пакет из деталей Держатель поршня, Поршень, Поршневой цилиндр:

Либо возьмём аналогичный готовый поршень из ручного дозатора Thermo 4641112N, изготовленный на заводе, который совместим со всей конструкцией и является более качественным, чем печатный поршень.

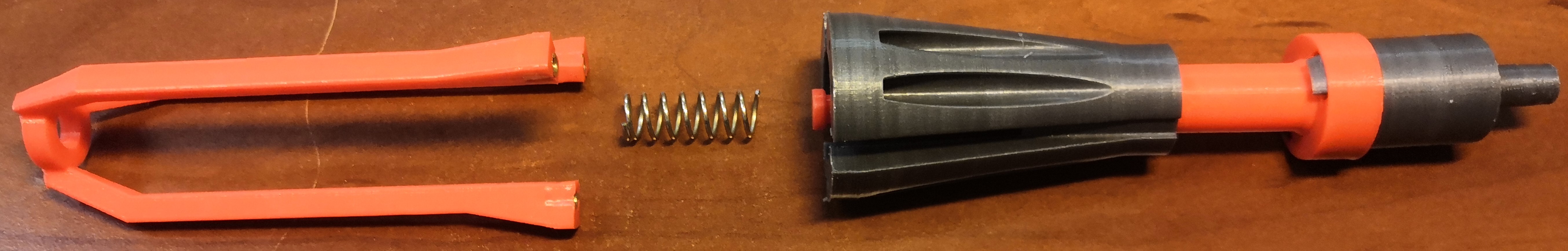

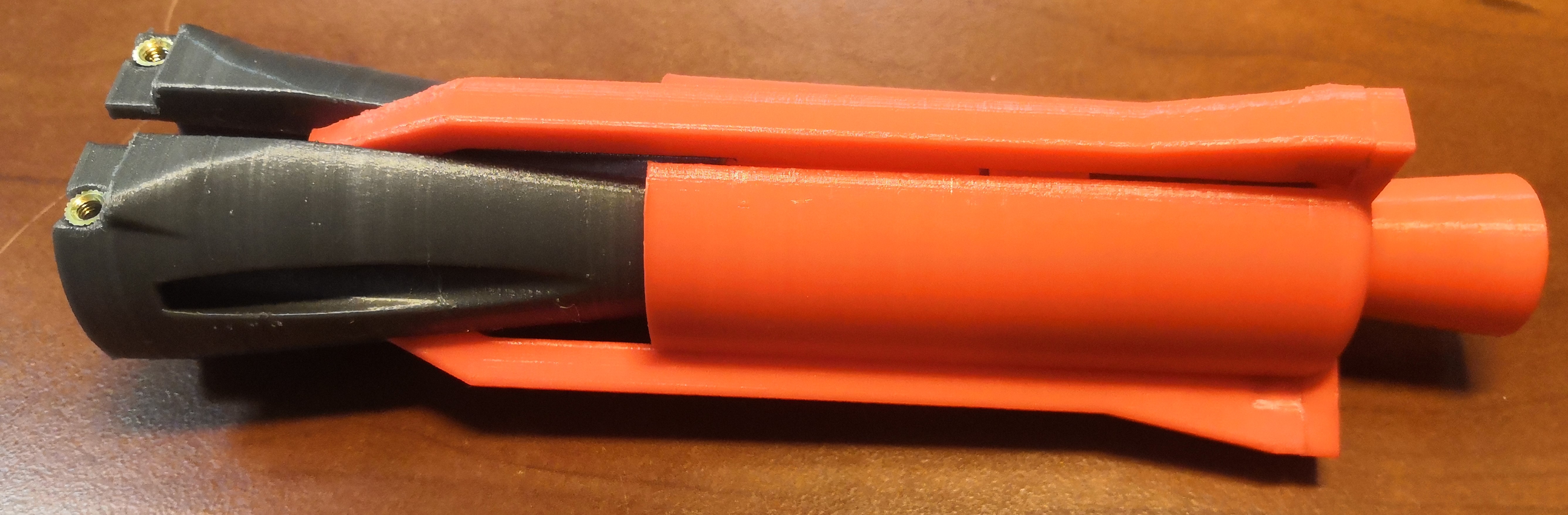

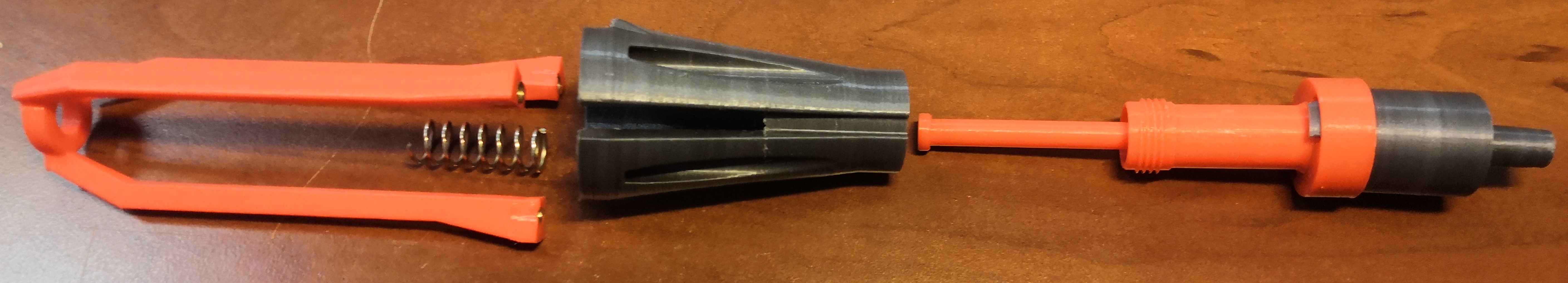

18. Добавим к полученной сборке детали Сбрасыватель, Пружина сжатия 1х10х31х8 Ст70Ц9хр, Соединитель:

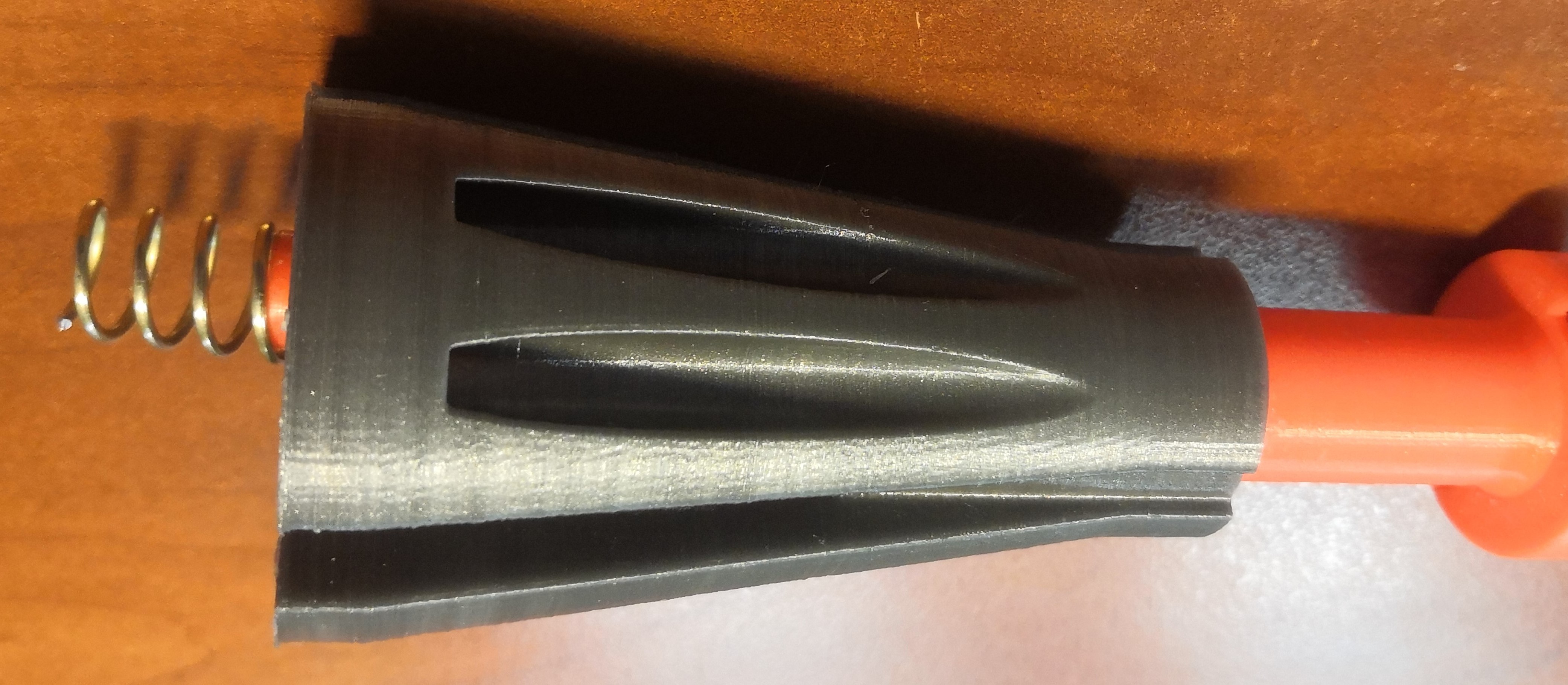

19. Наденем пружину на шток поршня:

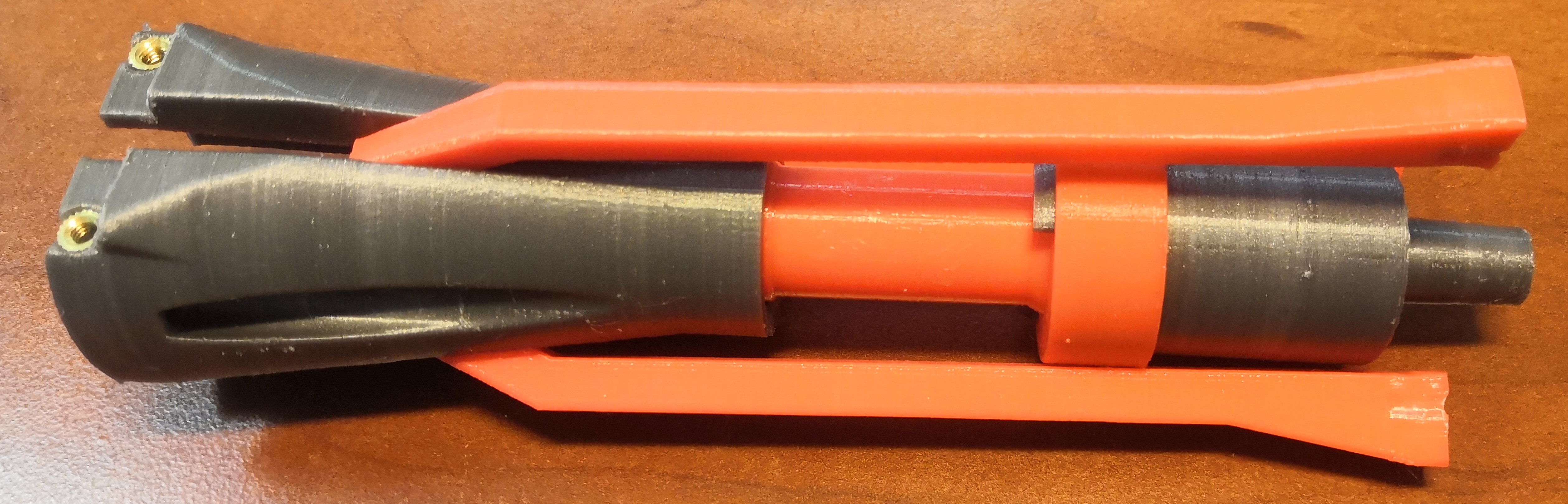

20. Вставим Сбрасыватель до упора при свободной пружине и установим две вплавляемые втулки М3x4 в основании Соединителя:

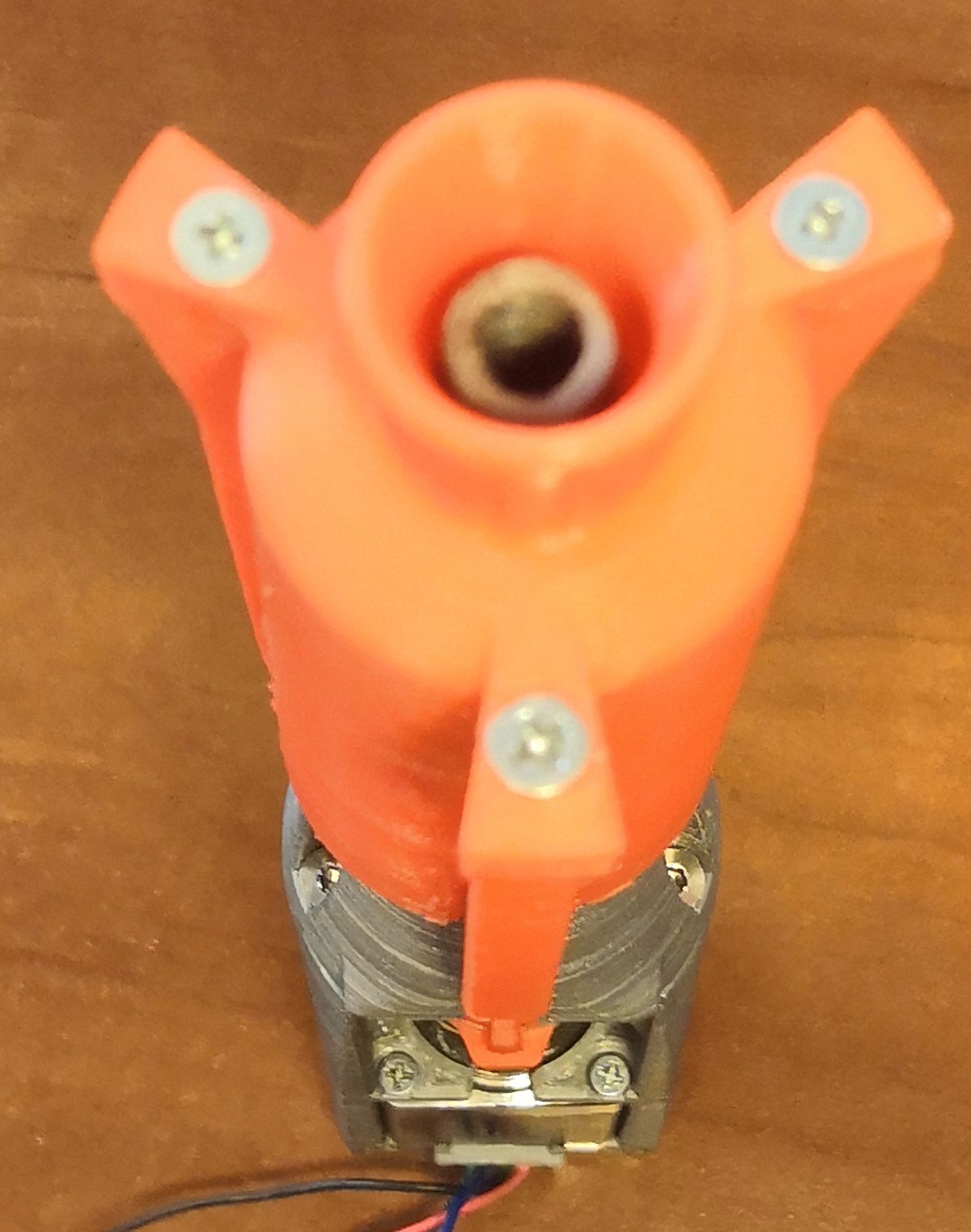

21. Установим Щит сбрасывателя на сбрасыватель с помощью трёх винтов М3x10:

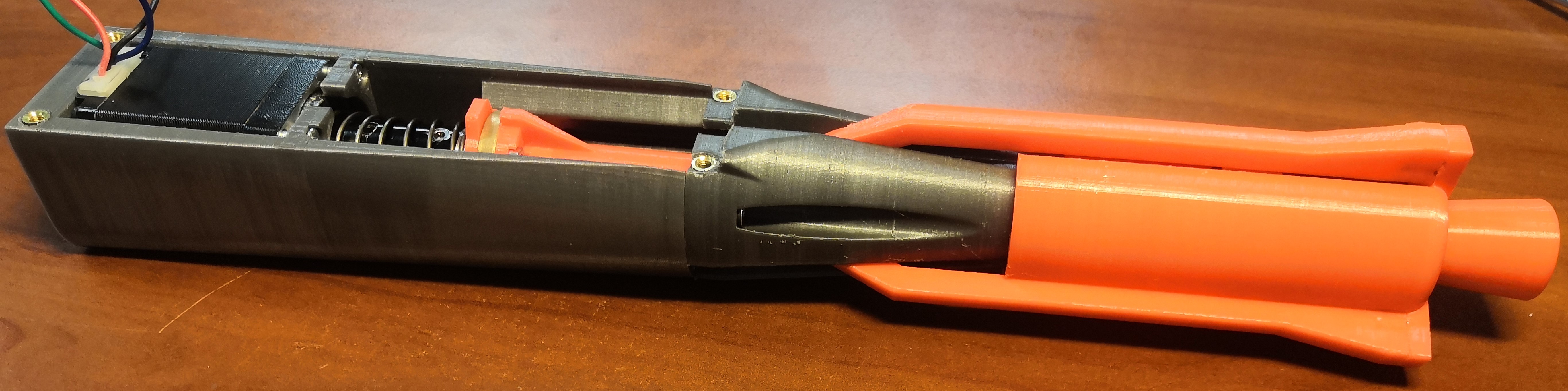

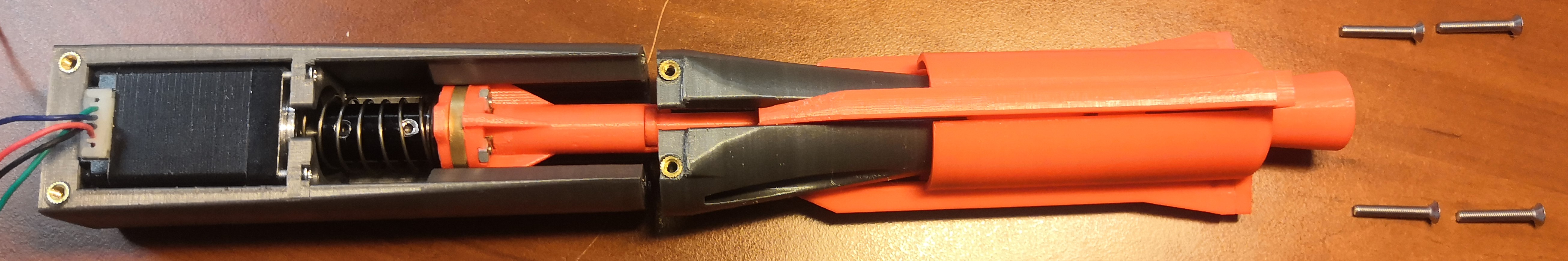

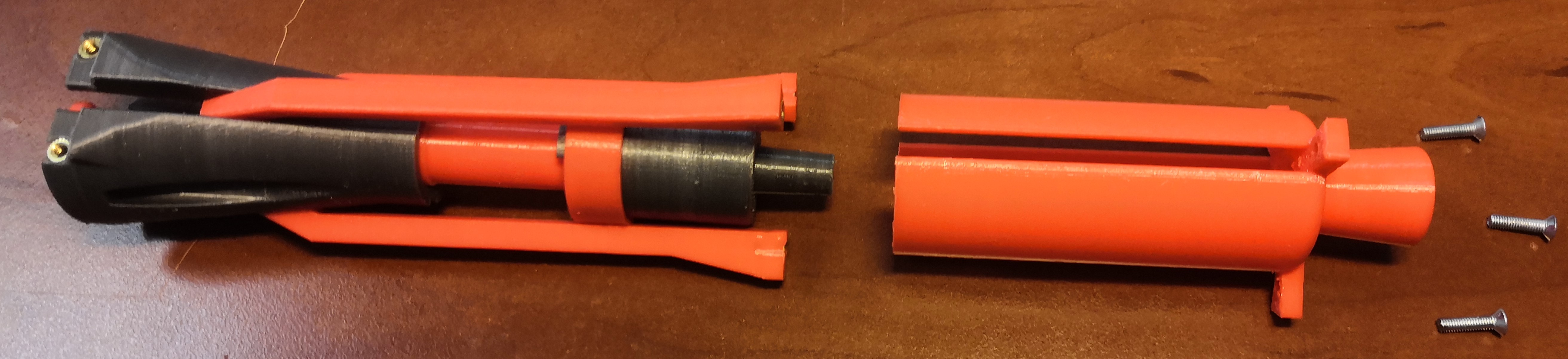

22. Соединим шток поршня с толкателем поршня и обе получившиеся сборки четырьмя винтами:

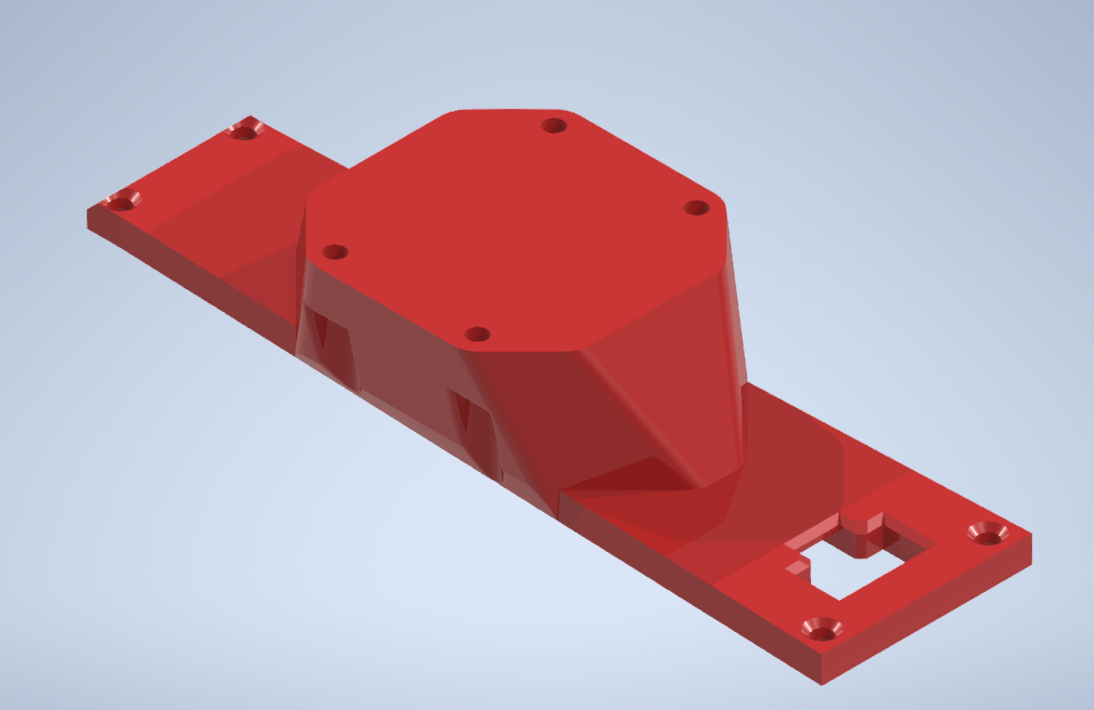

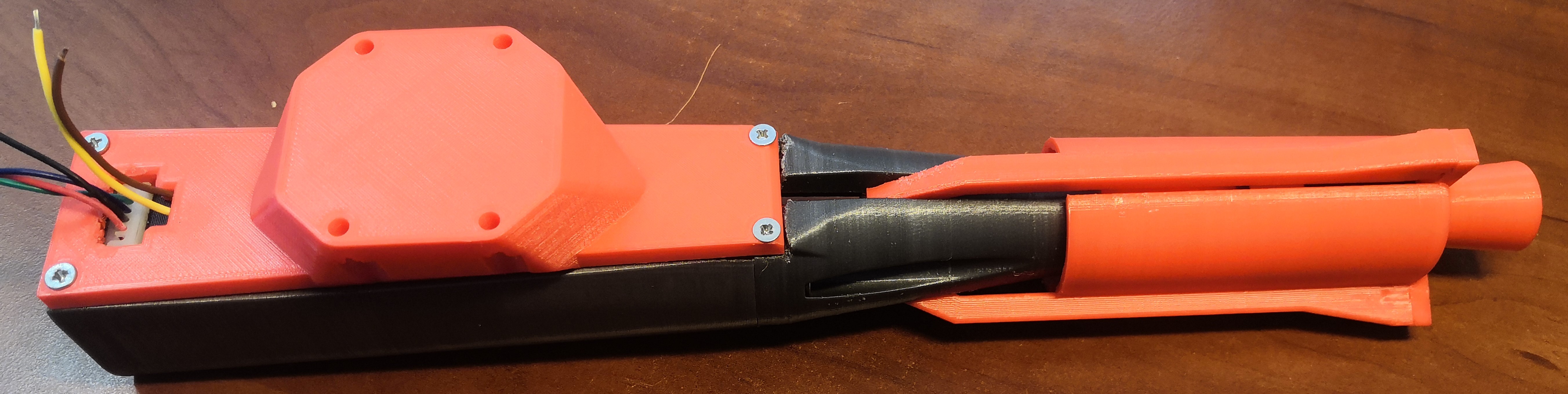

23. Закрепим деталь Крышка, закрыв корпус с помощью четырёх винтов М3x10. При этом выведем все 6 проводов в окно крышки:
