Первое звено

Часть 1

Необходимые детали

Перечень деталей для сборки первого звена представлен в таблице.

Детали для первого звена

Номер

Наименование

Количество


1

J1 pedestal

1

pic1

2

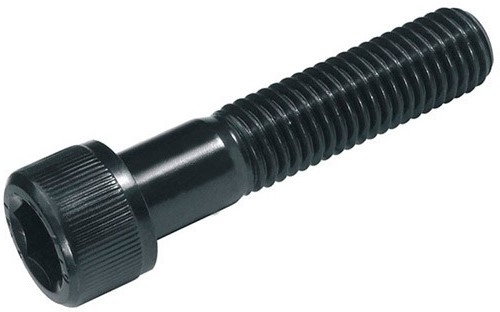

Винт M5x16 цилиндрическая головка под шестигранник

8

pic2

3

Втулка М5x8 вплавляемая

8

pic3

4

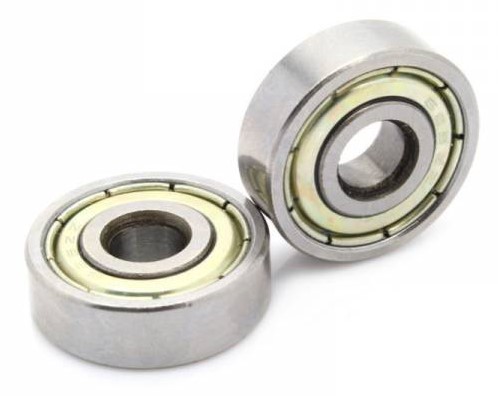

Подшипник 16x5x5 радиальный

8

pic4

5

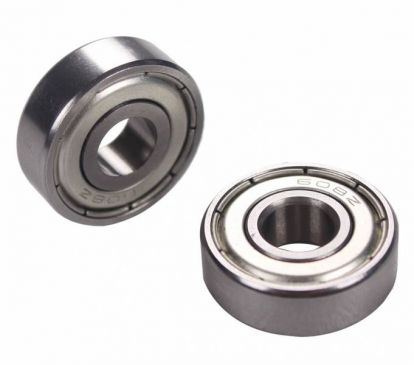

Подшипник 22x8x7 радиальный

2

pic5

6

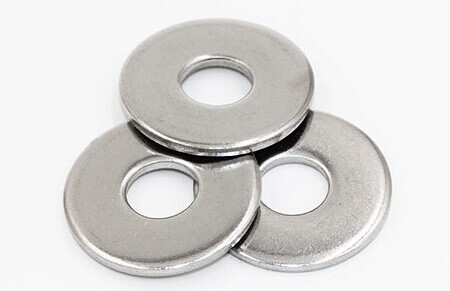

Шайба М5x10x1

8

pic6

_images/%D0%A072.jpg

Сборка

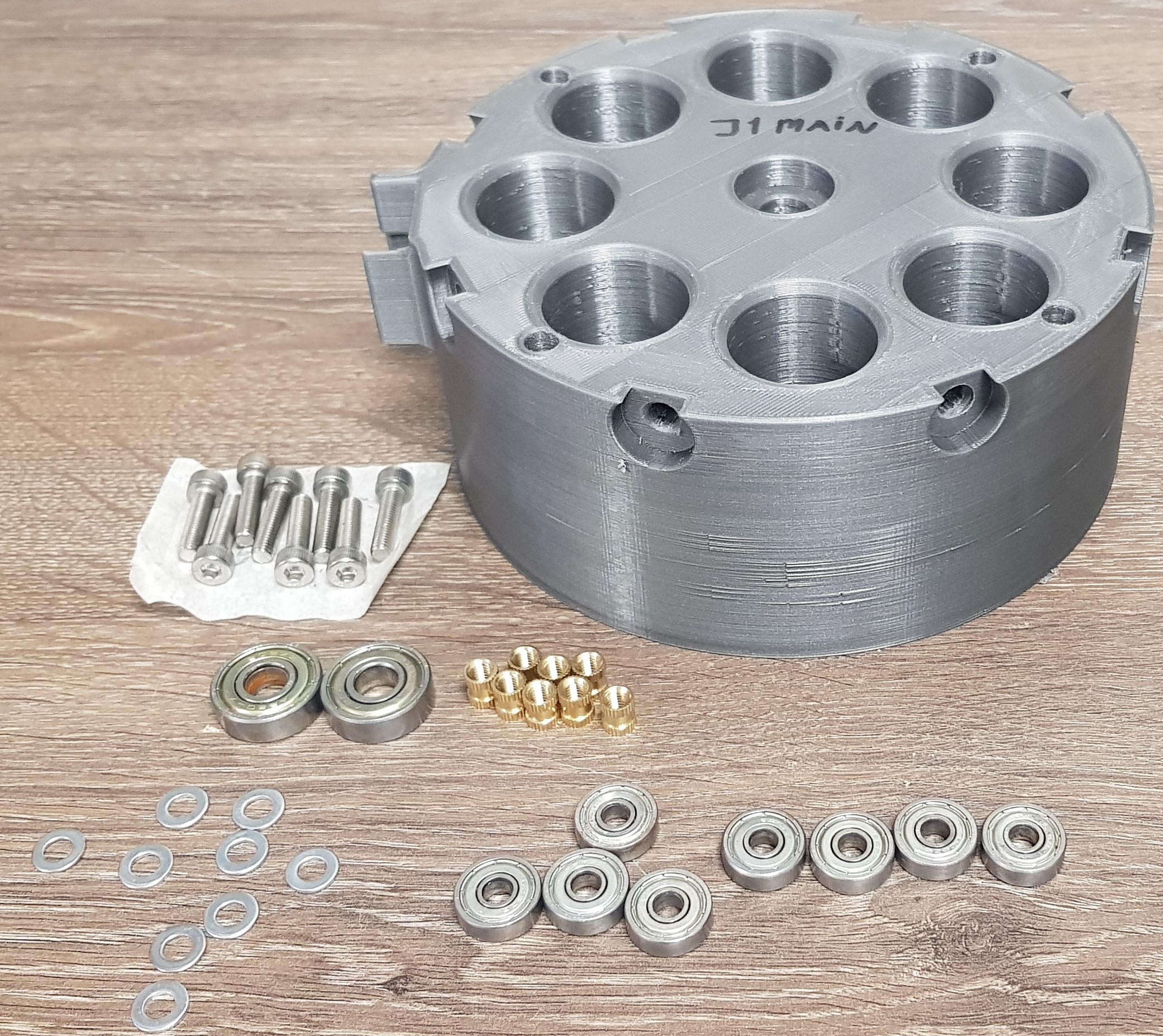

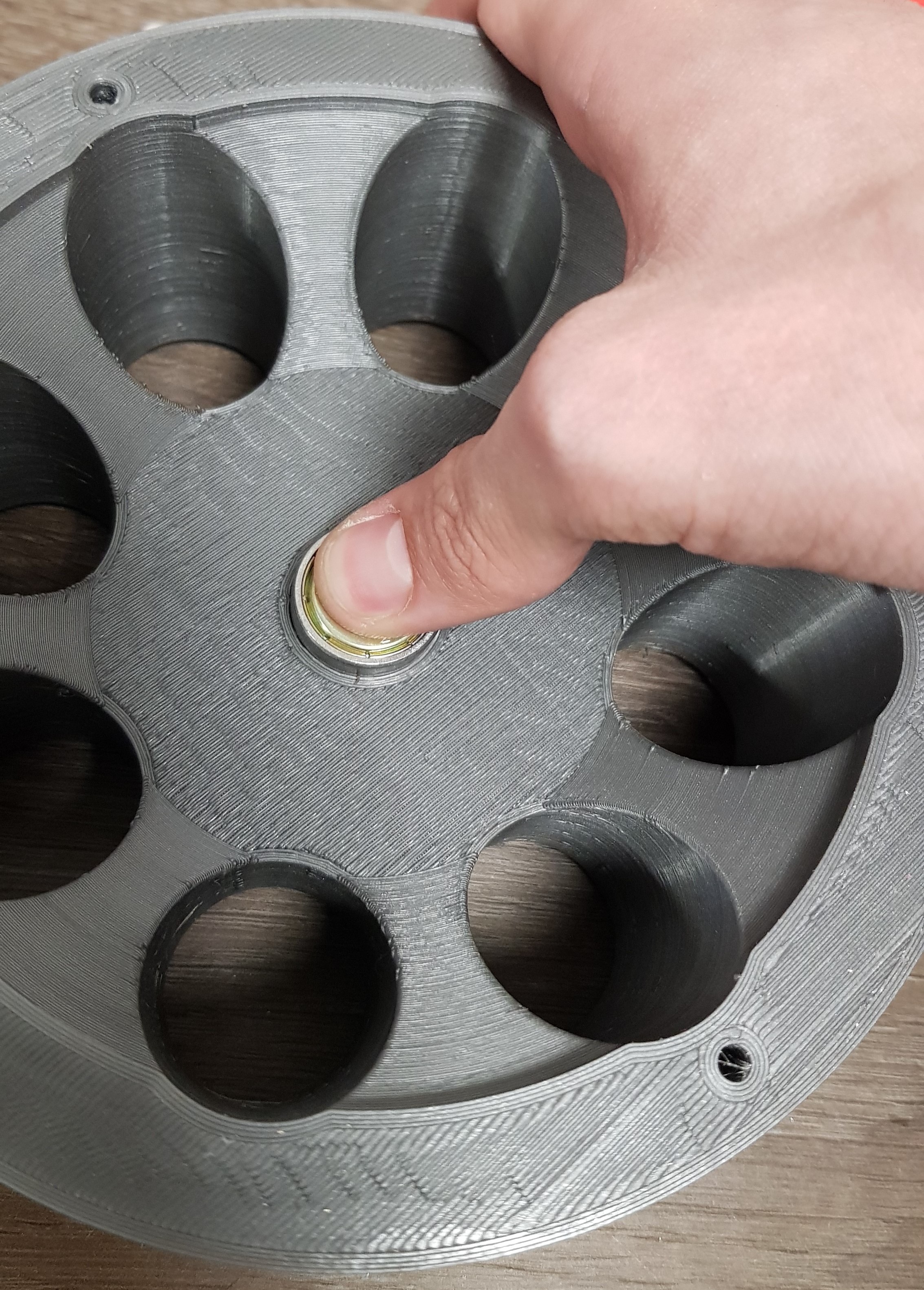

  1. Сборка первого звена начинается с уставки двух радиальных подшипников 22x8x7 с натягом в полостях центральной оси основной детали первого звена J1 pedestal.

_images/%D0%A082.jpg

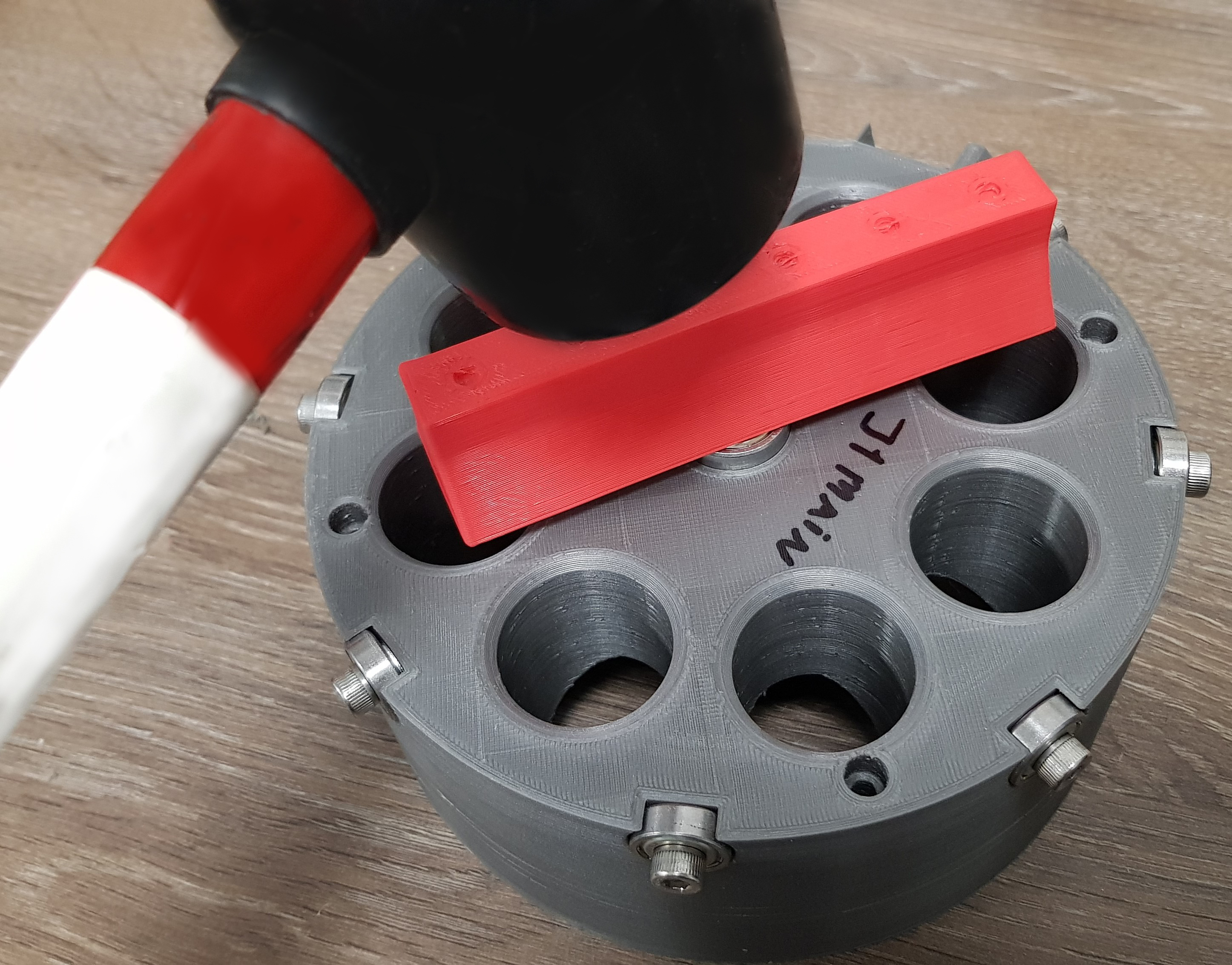

При возниконвении трудностей во время установки подшипника можно воспользоваться киянкой, подложив под нее любую плоскую деталь, которая распределит удар по площади подшипника.

_images/%D0%A092.jpg

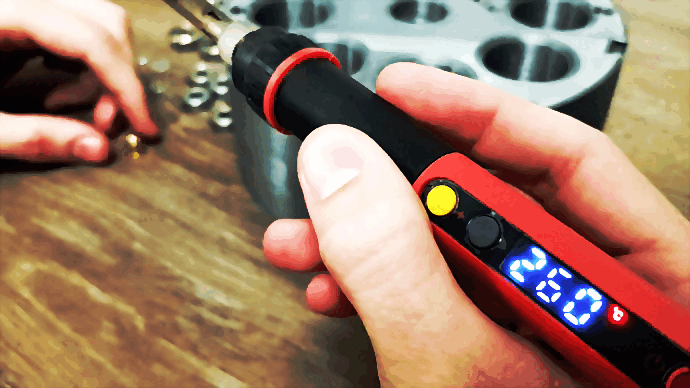

Далее следует установить 8 вплавляемых втулок М5x8 по периметру детали J1 pedestal. Для установки необходимо использовать паяльник, нагретый до 260 градусов Цельсия. На разогретое жало паяльника надевается втулка, разогревается в течение 10 секунд, после чего устанавливается в отверстие.

Пример установки втулки показан на видео далее:

_images/%D0%A0102.jpg

После установки втулки необходимо удалить пластик, попавший внутрь отверстия втулки, для этого возможно использовать сверло 4мм. Таким образом устанавливаются все 8 втулок.

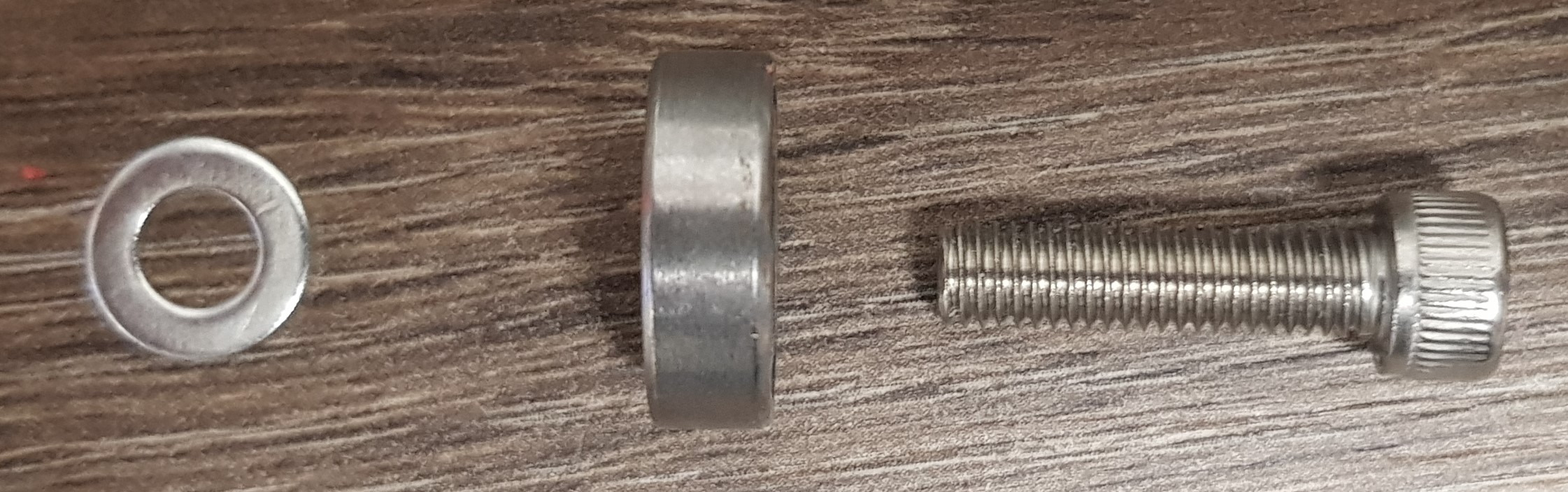

  1. Следующим шагом нужно установить радиальный подшипник 16x5x5. Для этого следует вставить винт М5x16 в подшипник и затем надеть на винт шайбу М5x10x1.

_images/%D0%A0114.jpg

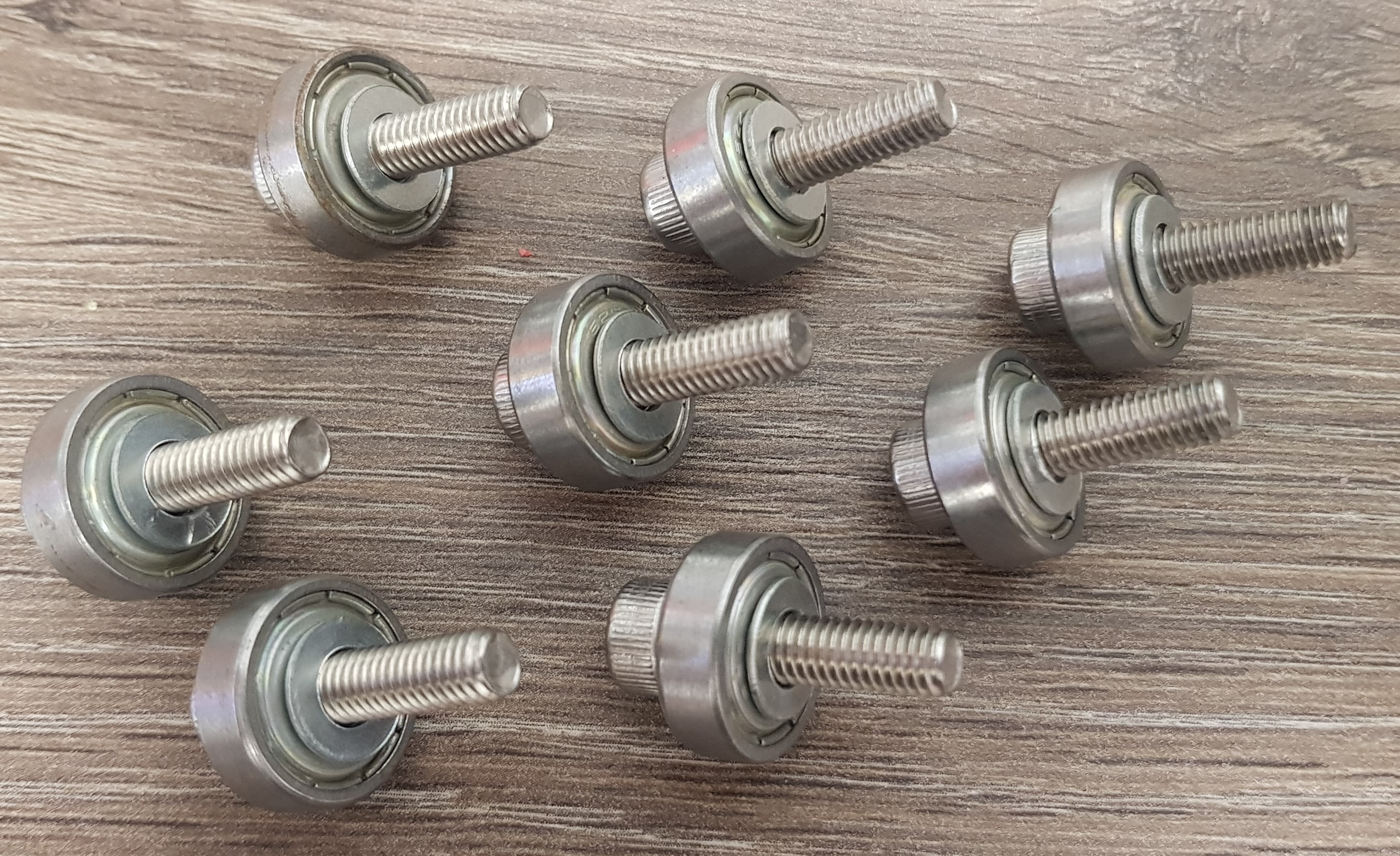

Подготовить все 8 подшипников.

_images/%D0%A0122.jpg

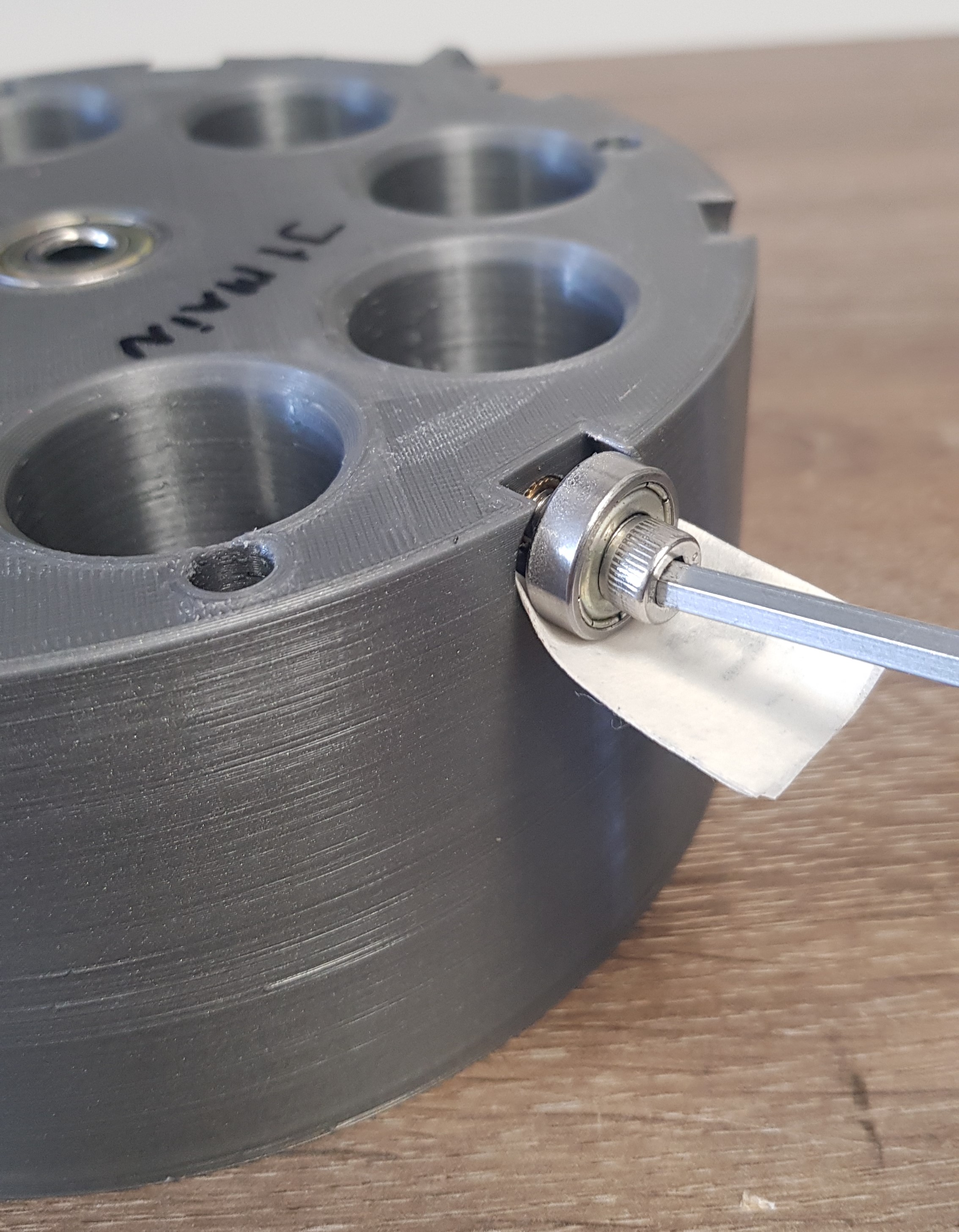

После этого подшипник необходимо обернуть в бумагой по периметру для создания зазора, винт вкрутить во вплавляемую втулку и удалить бумагу.

_images/%D0%A0132.jpg

Таким образом устанавливаются все 8 подшипников по периметру детали J1 pedestal.

Часть 2

Необходимые детали

Перечень деталей для сборки второй части первого звена представлен в таблице.

Детали для второй части первого звена

Номер

Наименование

Количество


1

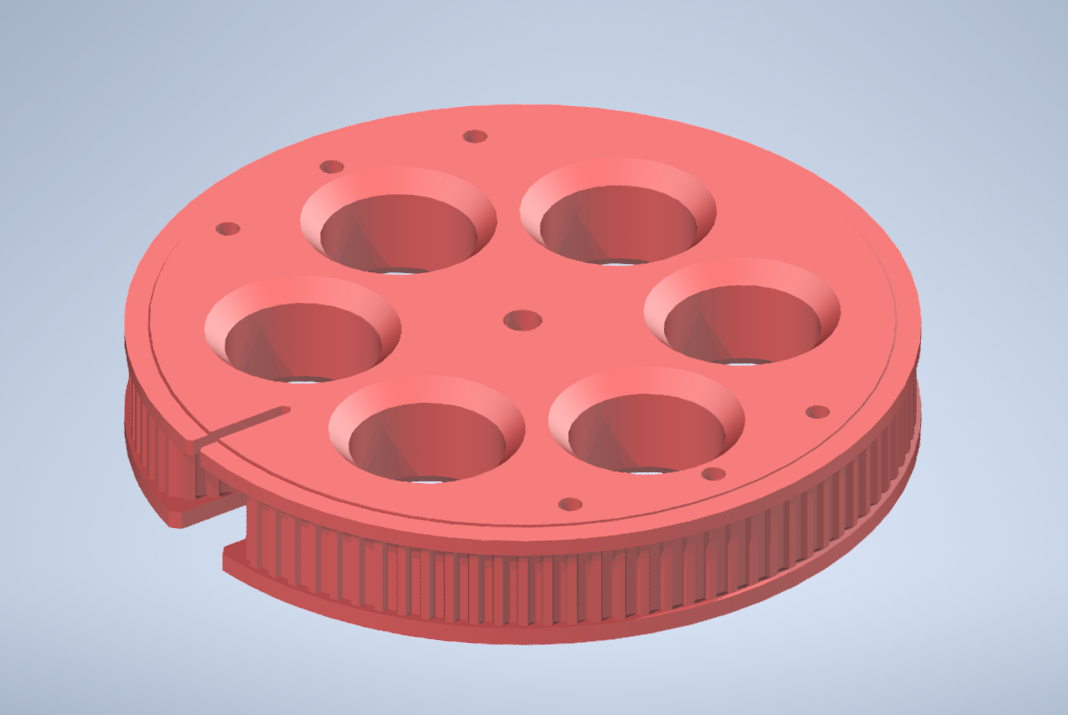

J1 cogwheel p1

1

pic14

2

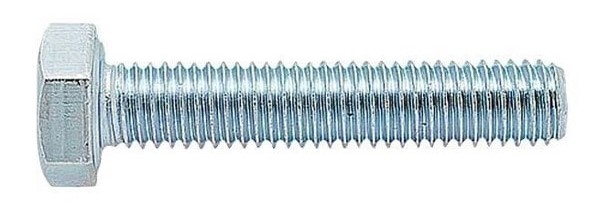

Винт М8x75 шестигранная головка

1

pic15

3

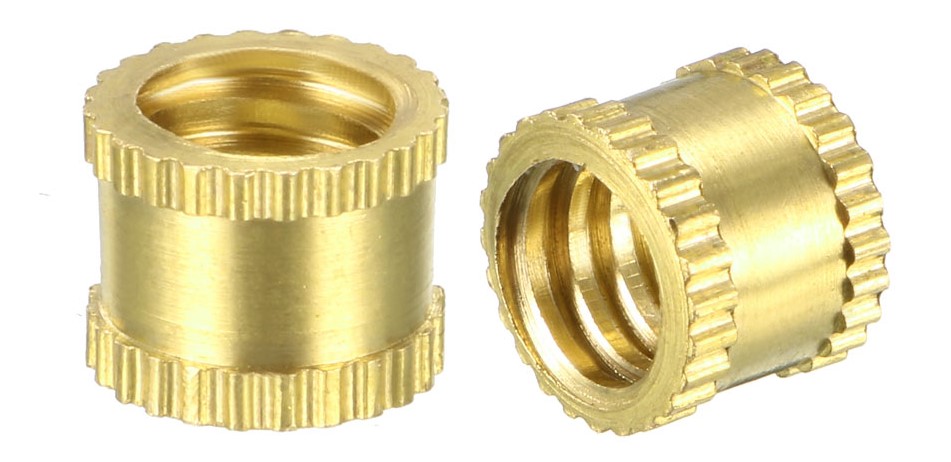

Втулка М3x6 вплавляемая

1

pic3

4

Втулка М4x10 вплавляемая

6

pic3

5

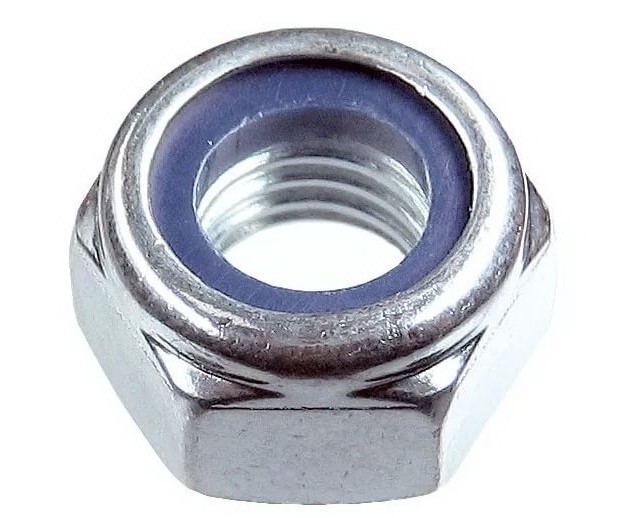

Гайка М8 со стопором

1

pic16

_images/%D0%A0172.jpg

Сборка

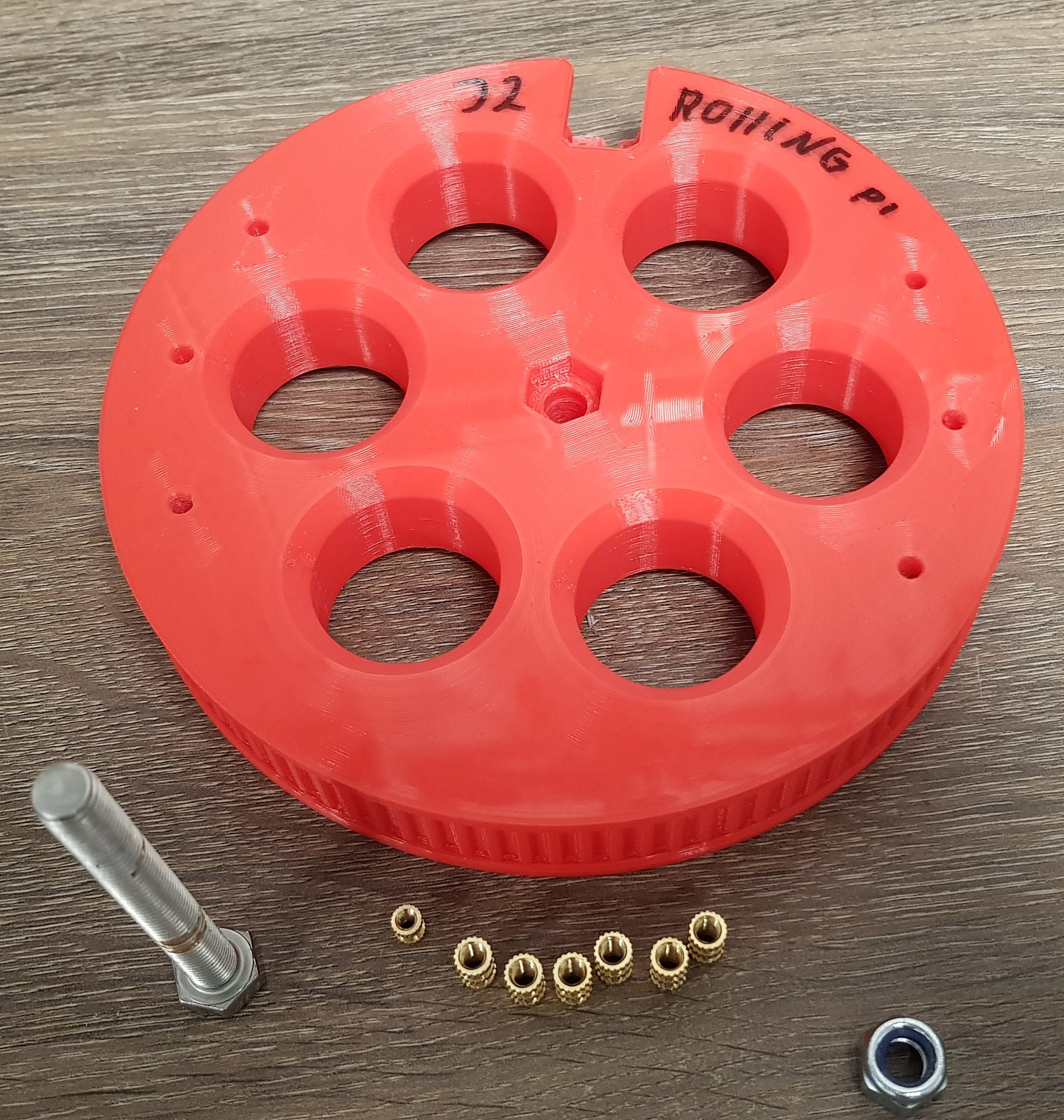

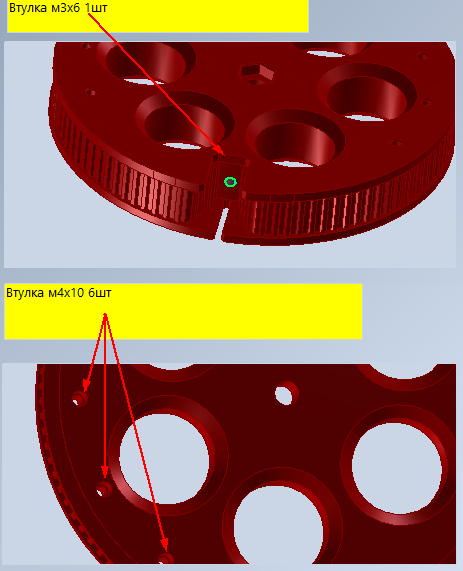

  1. Сборка второго звена начинается с установки 6 вплавляемых втулок М4x10 в деталь J1 cogwheel p1 по периметру в поверхности, имеющей шестигранную полость в центре, и втулку М3x6 в отверстие, находящееся в полости зажима ремня:

_images/%D0%A0182.jpg

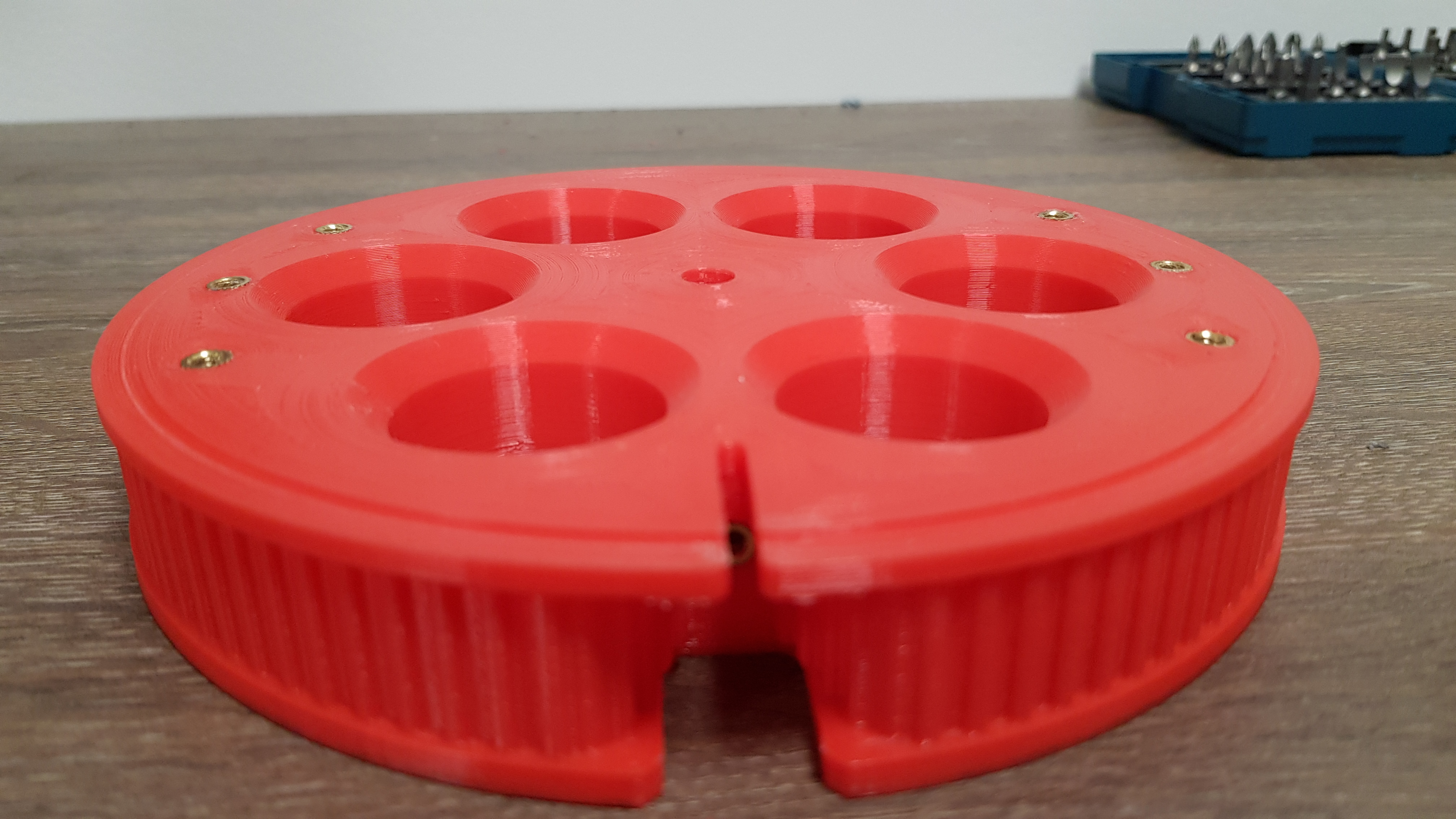

Результат показан на картинке:

_images/%D0%A0192.jpg

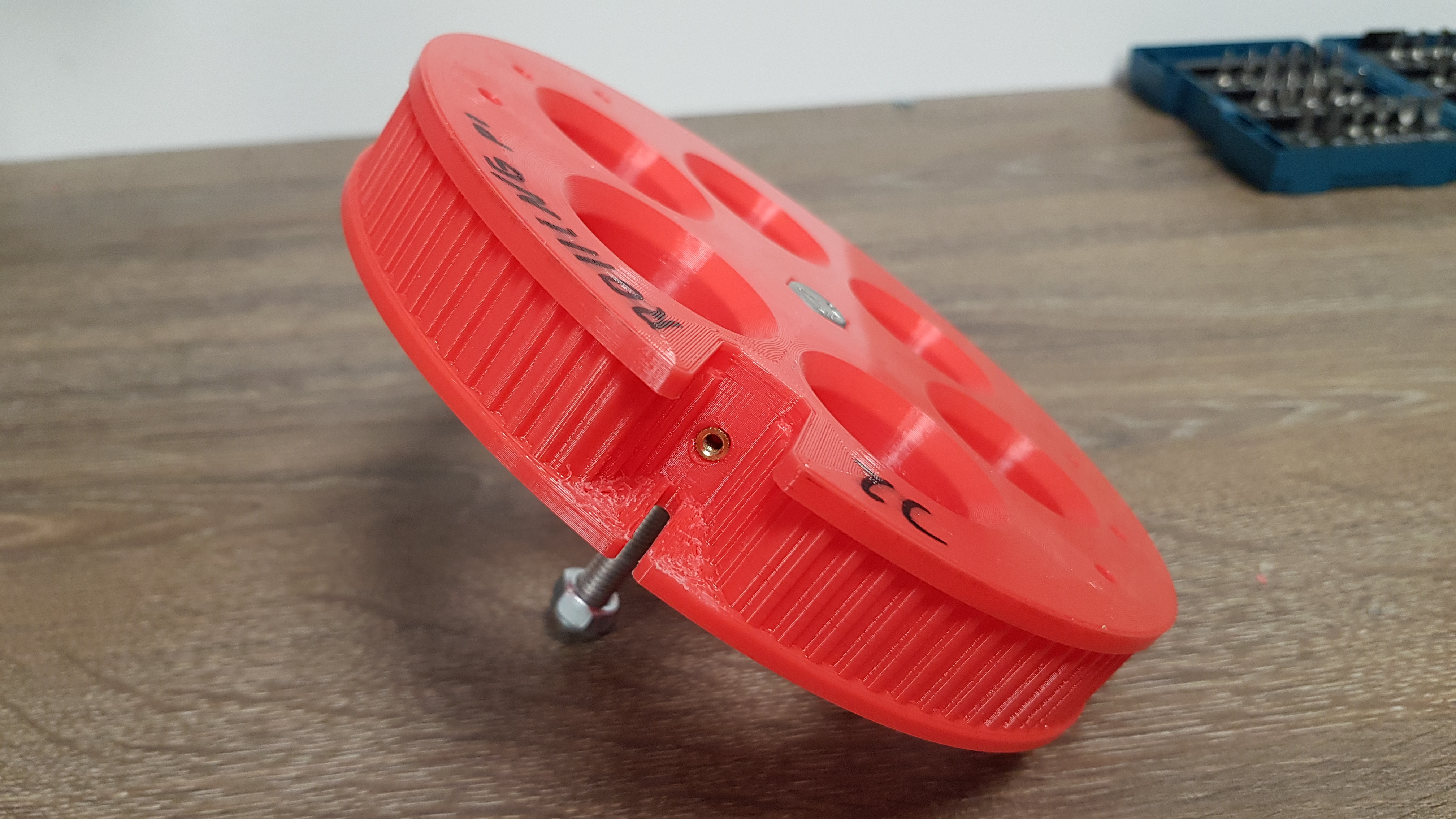

  1. Далее следует вставить винт М8x75 в центральное отверстие детали, разместив головку в шестигранной полости. В результате получим:

_images/%D0%A0202.jpg

Часть 3

Необходимые детали

Перечень деталей для сборки третьей части первого звена представлен в таблице.

Детали для третьей части первого звена

Номер

Наименование

Количество


1

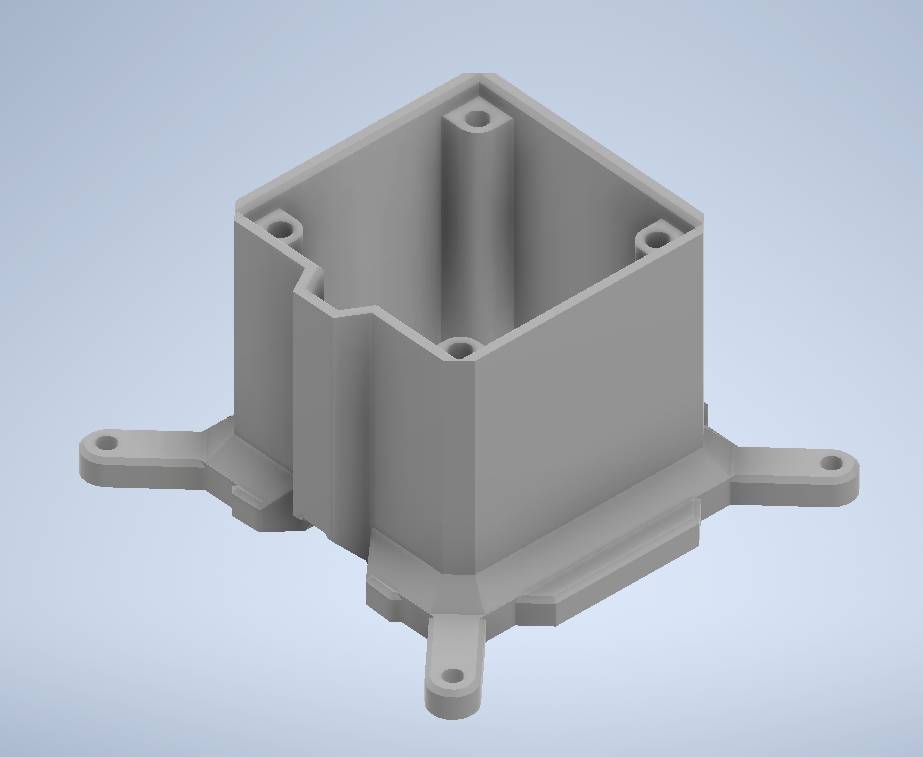

J1 motor case

1

pic21

2

M5x16 цилиндрическая

4

pic2

3

Шкив J1 10T d 6.35 мм

1

pic22

4

Мотор

1

pic23

_images/%D0%A0242.jpg

Сборка

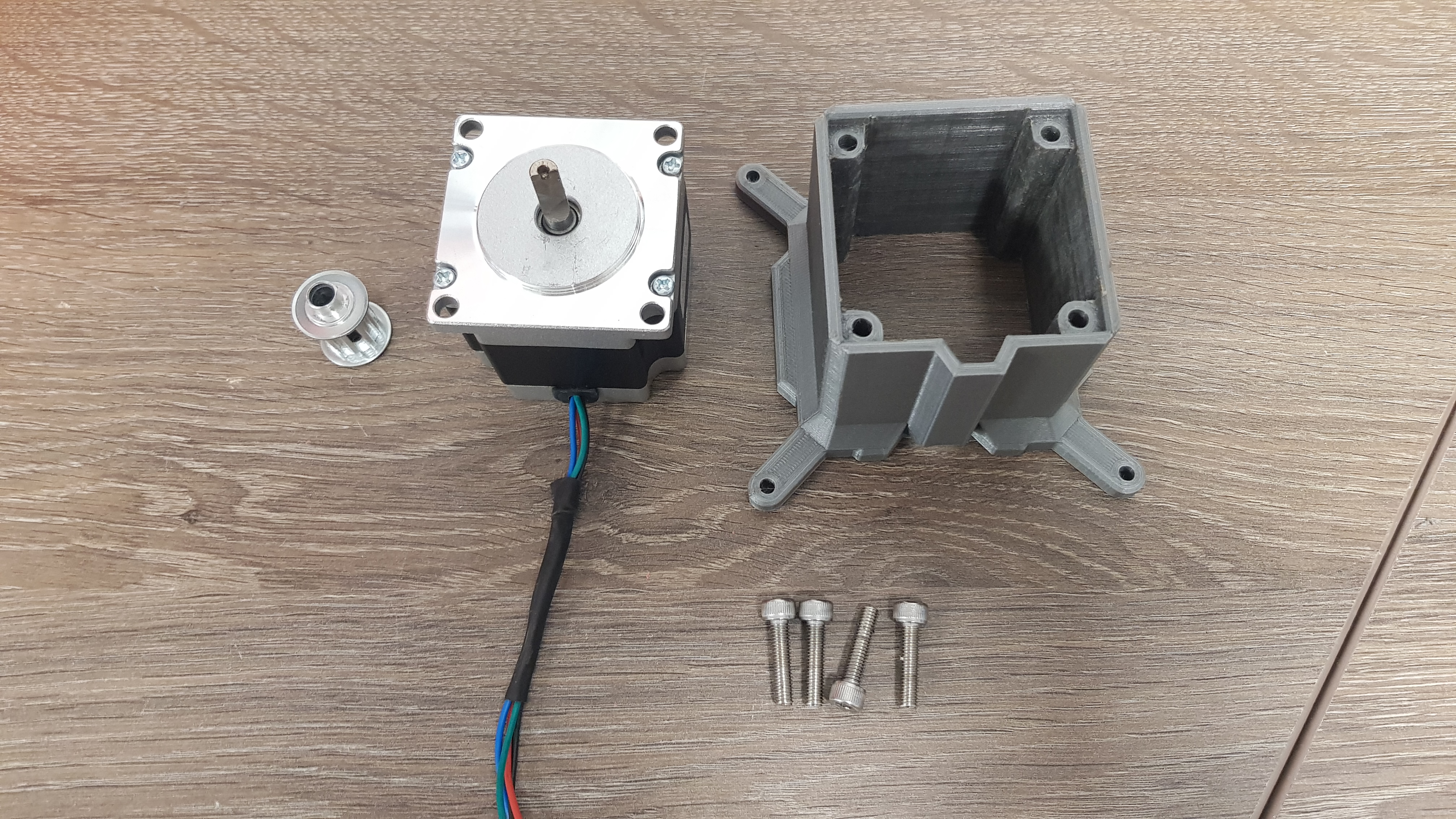

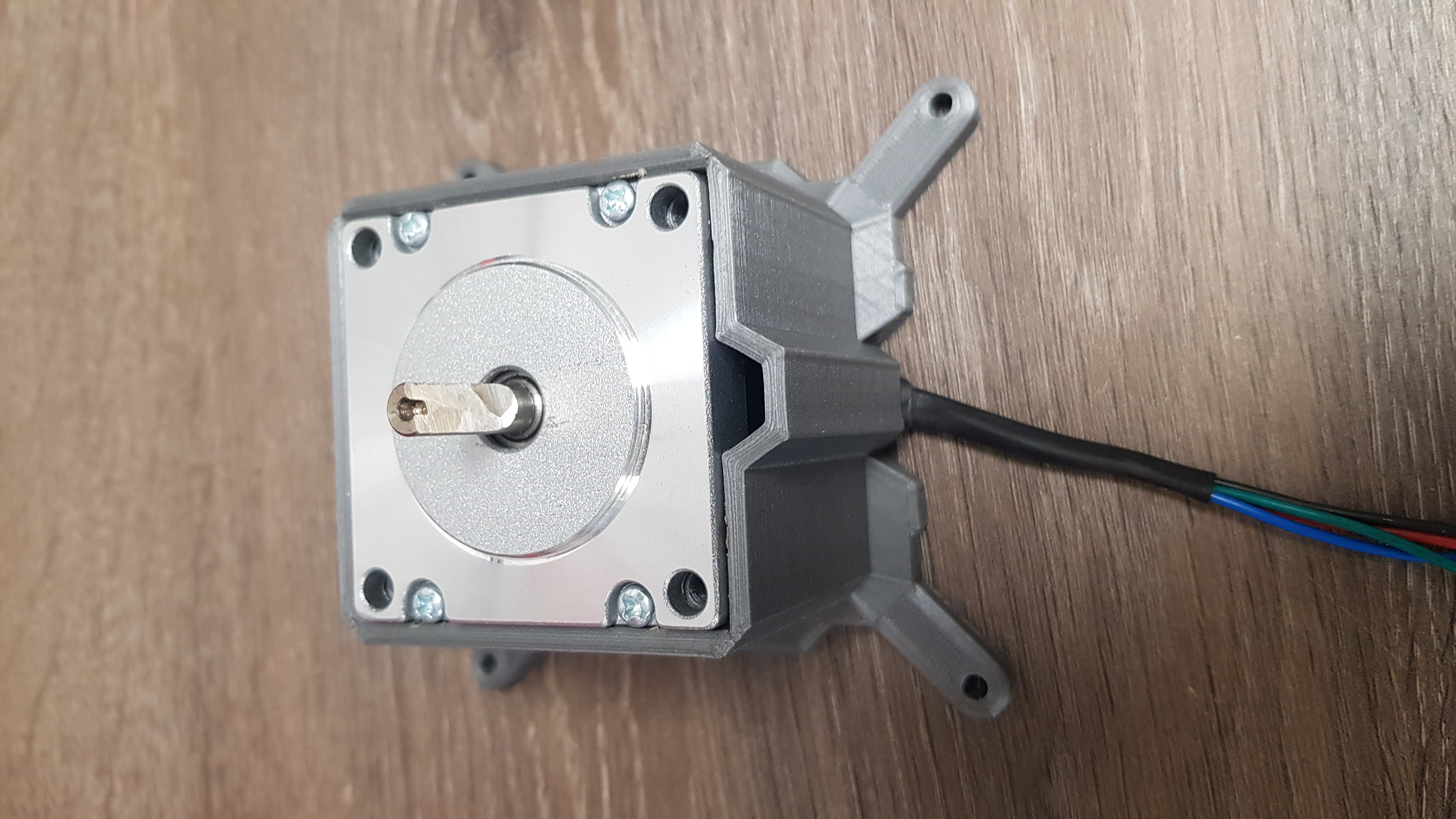

Вставим шаговый двигатель в J1 motor case, как показано на картинке.

_images/%D0%A0252.jpg

Вкрутите болты М5x16 в четыре отверстия на шаговом двигателе.

_images/%D0%A0262.jpg

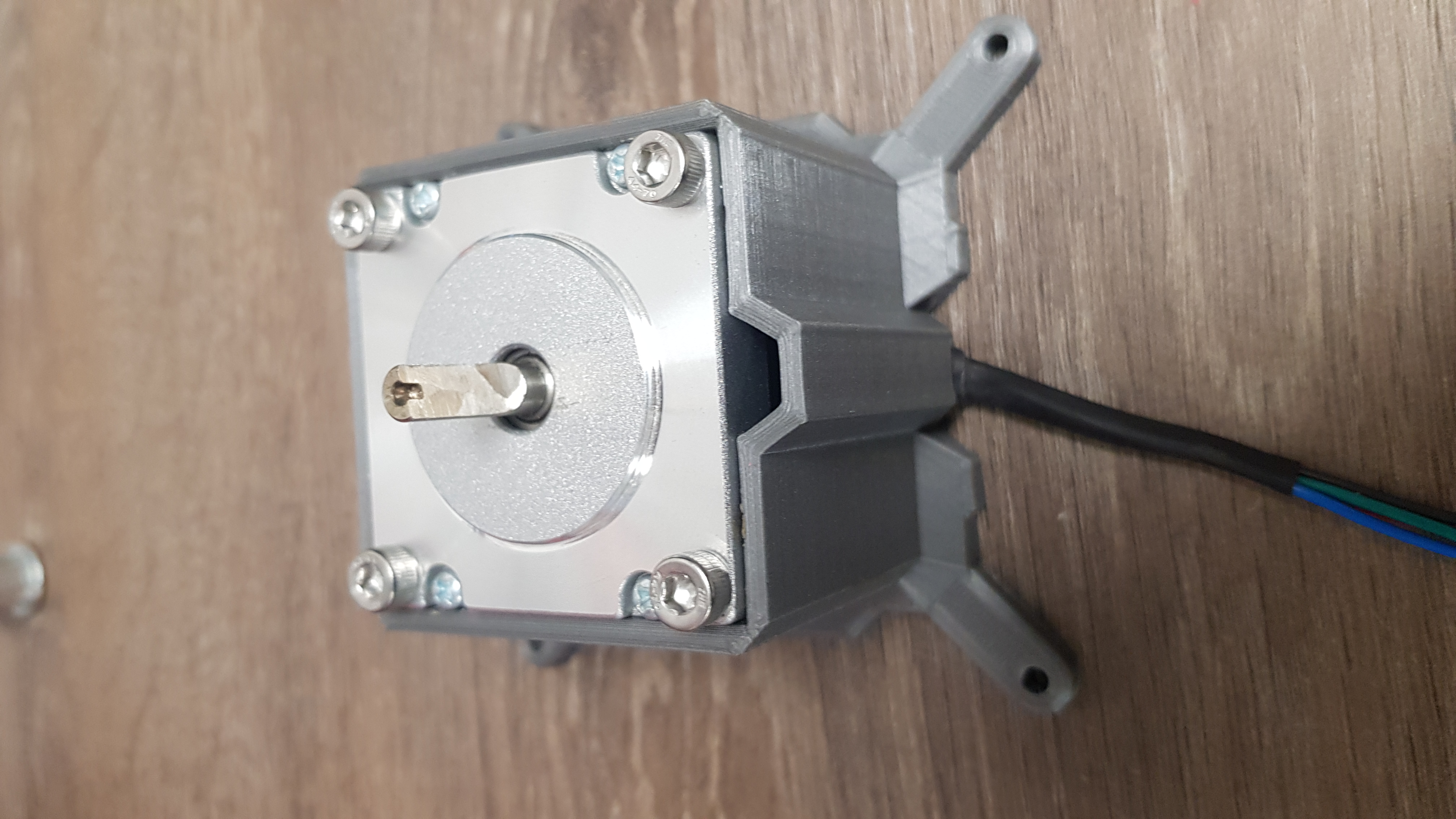

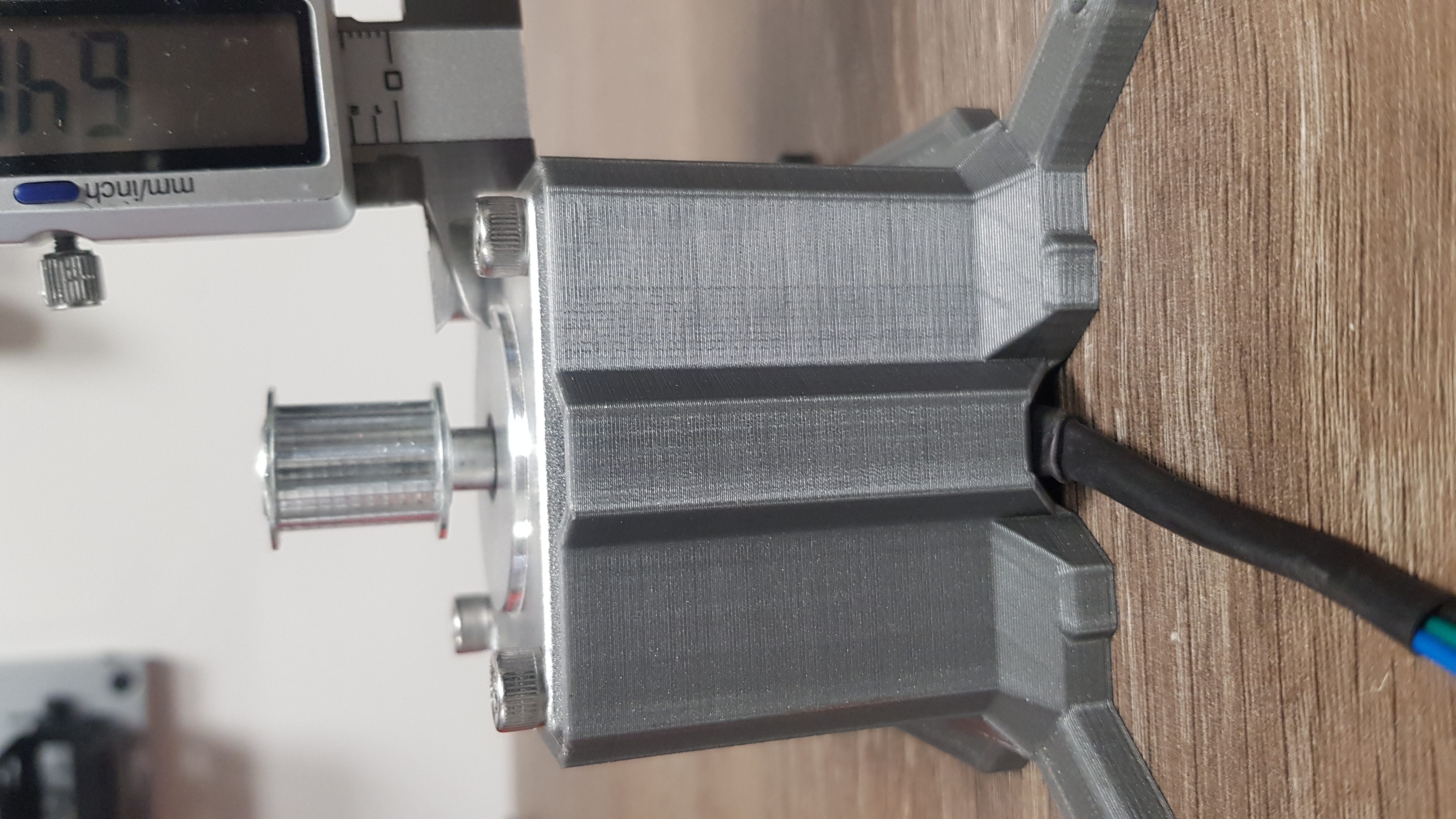

Вставье шкив J1 10T d 6.35 мм на расстоянии 6.4 мм.

_images/%D0%A0272.jpg

Часть 4

Необходимые детали

Перечень деталей для сборки четвертой части первого звена представлен в таблице.

Детали для четвертой части первого звена

Номер

Наименование

Количество


1

J1 motor case собранный с мотором

1

pic28

2

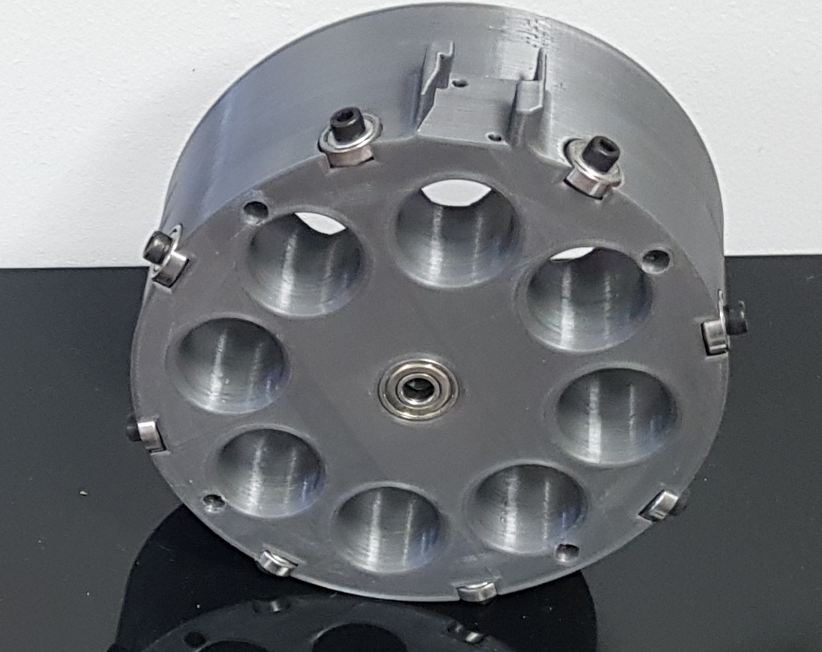

Собранный пьедестал MPedestalAssembled

1

pic29

3

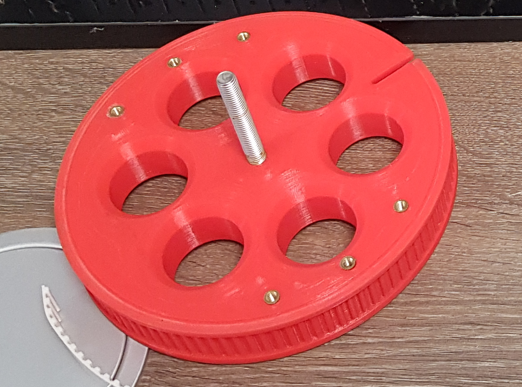

Собранный J1 cogwheel p1

1

pic30

4

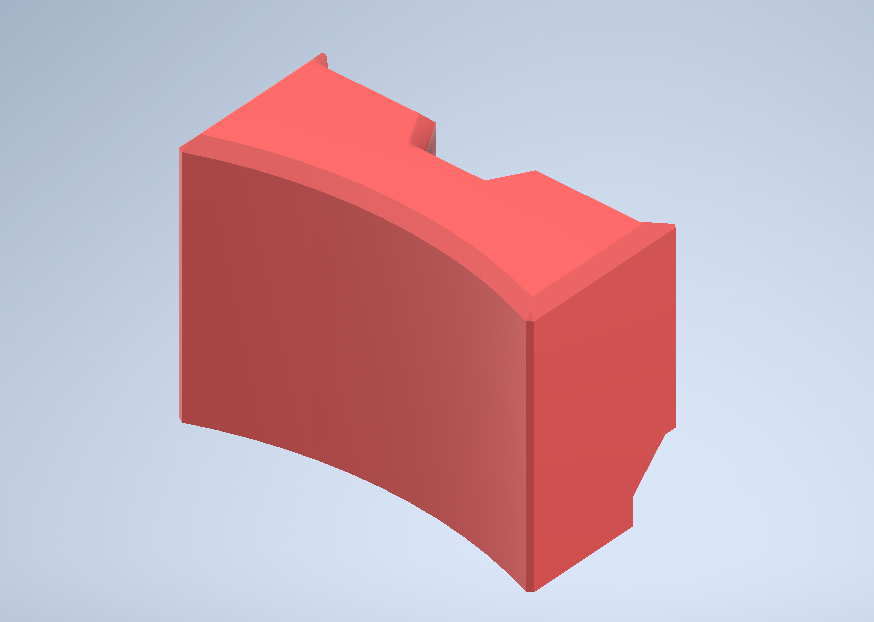

J1 spacer

1

pic31

5

Предварительно перфорированная доска

1

pic32

6

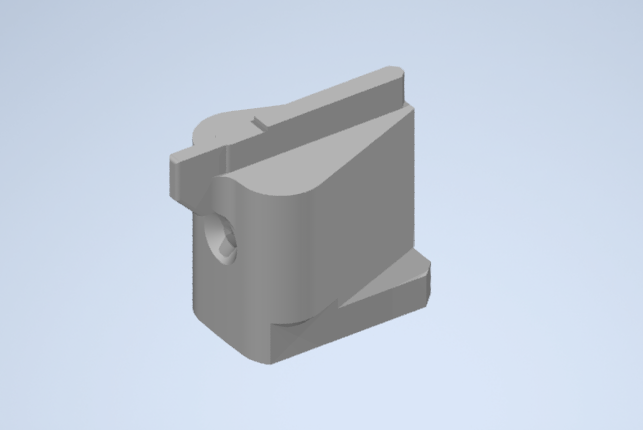

J1 cogwheel p2

1

pic33

7

М4x75 цилиндрический

1

pic2

8

М4x25 цилиндрический

1

pic2

9

М3x30 потайной

1

pic34

10

Гайка М8 с фиксирующим кольцом

1

pic16

11

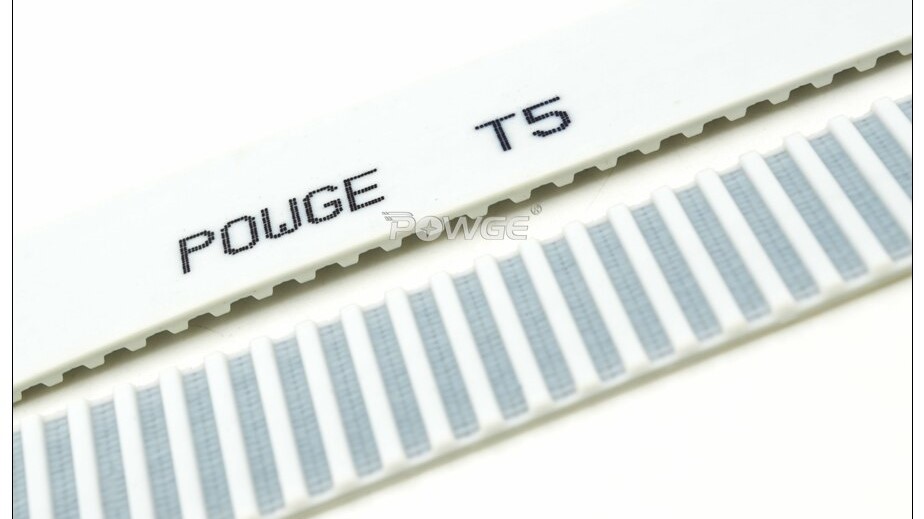

Ремень 58 см Т5

1

pic35

_images/%D0%A0361.jpg

Сборка

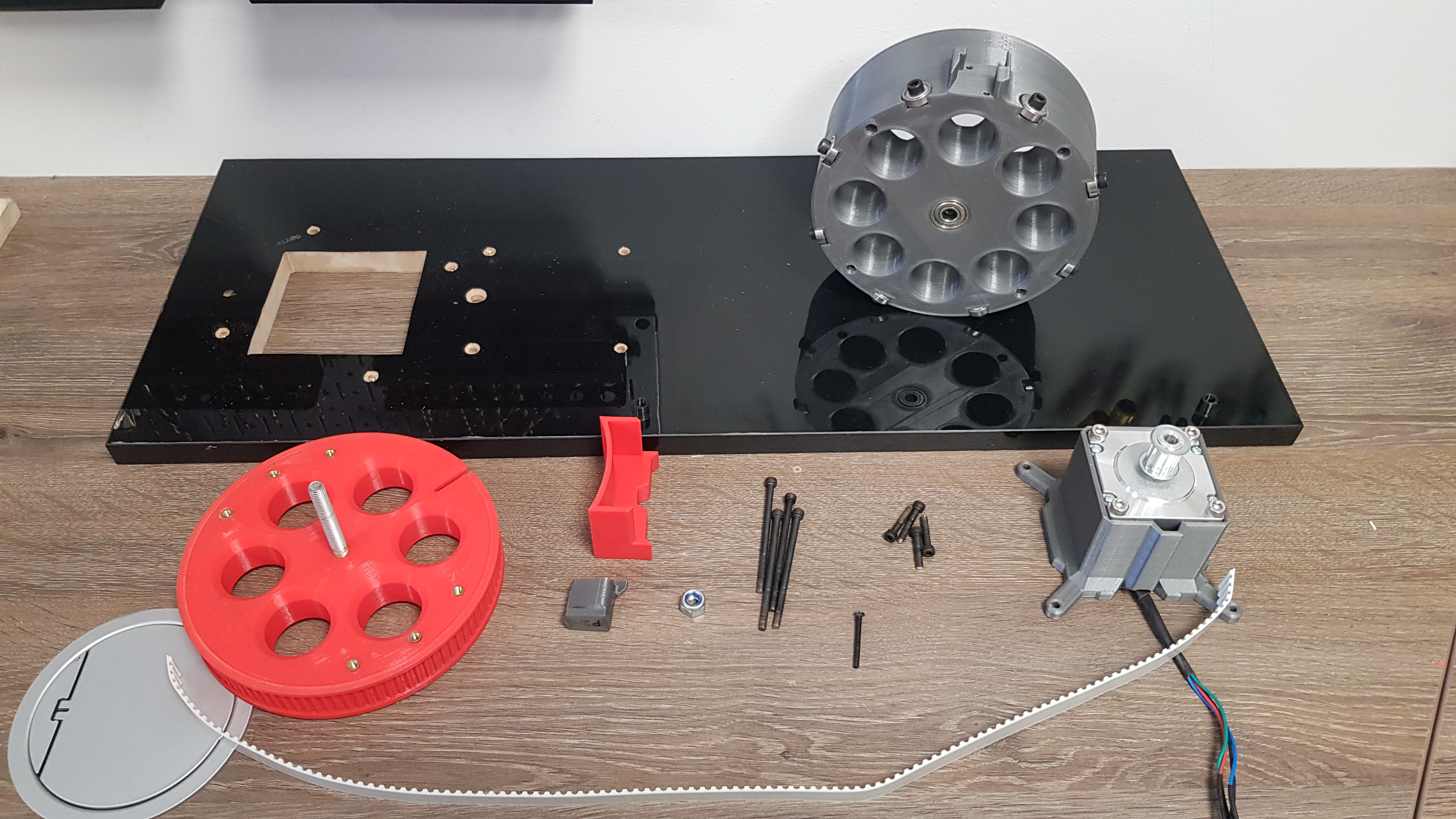

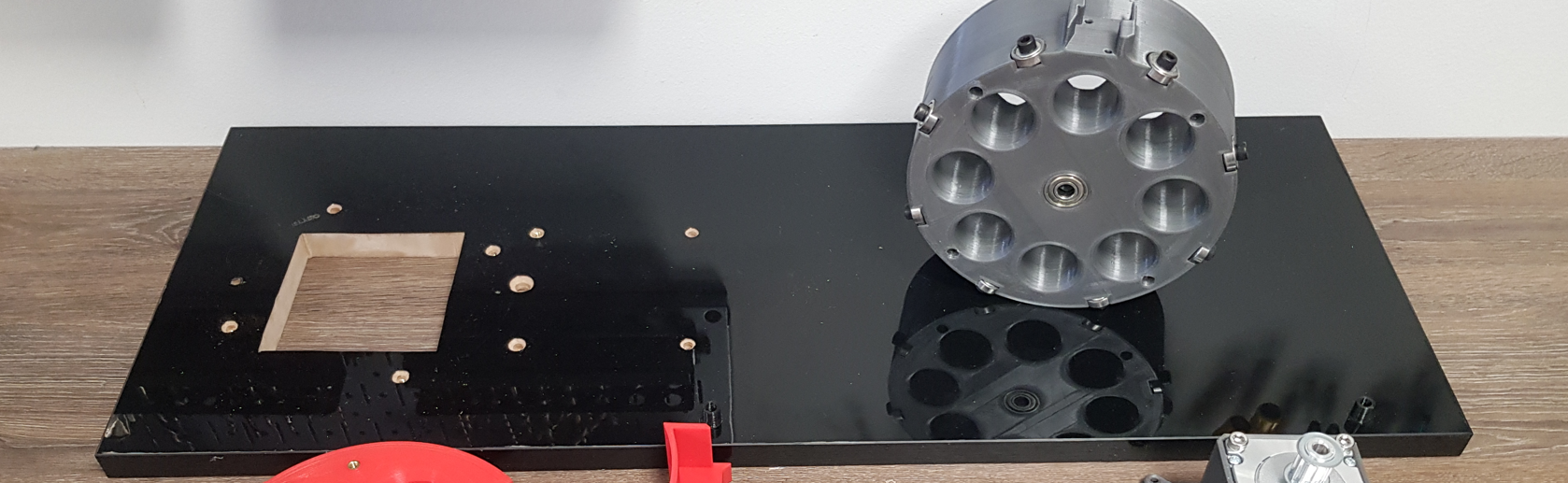

Прикручиваем собранный пьедестал к доске болтами М4x75 (предварительно с обратной стороны доски мы впресовали латунные втулки, но можно и обычные гайки М4).

_images/%D0%A0371.jpg

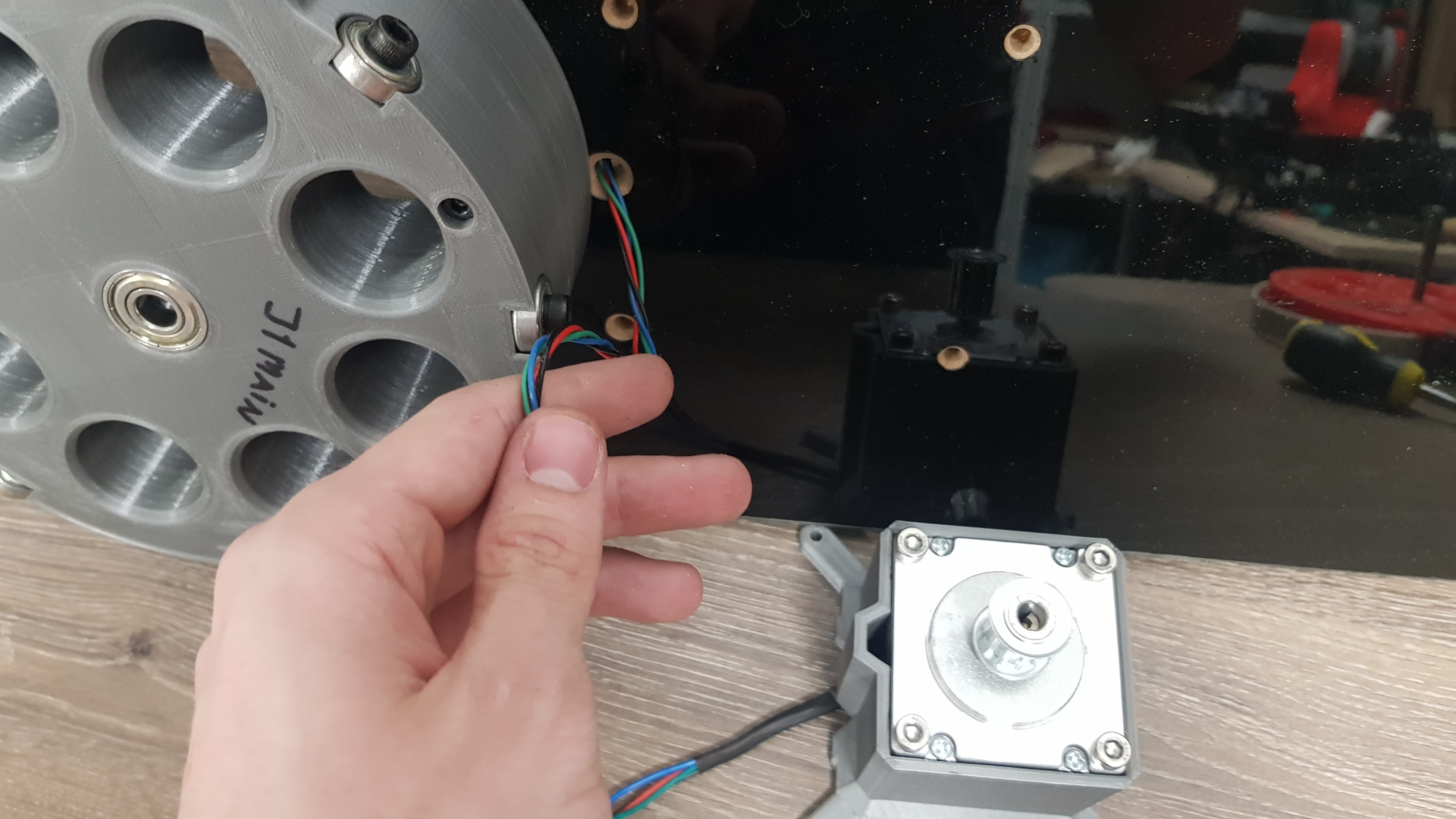

Если вы хотите собирать полноценный стенд со всей электроникой внутри, то проденьте провод с шагового двигателя в отверстие, однако в случае использования внешнего бокса с электроникой, этот шаг пропускается.

_images/%D0%A0381.jpg

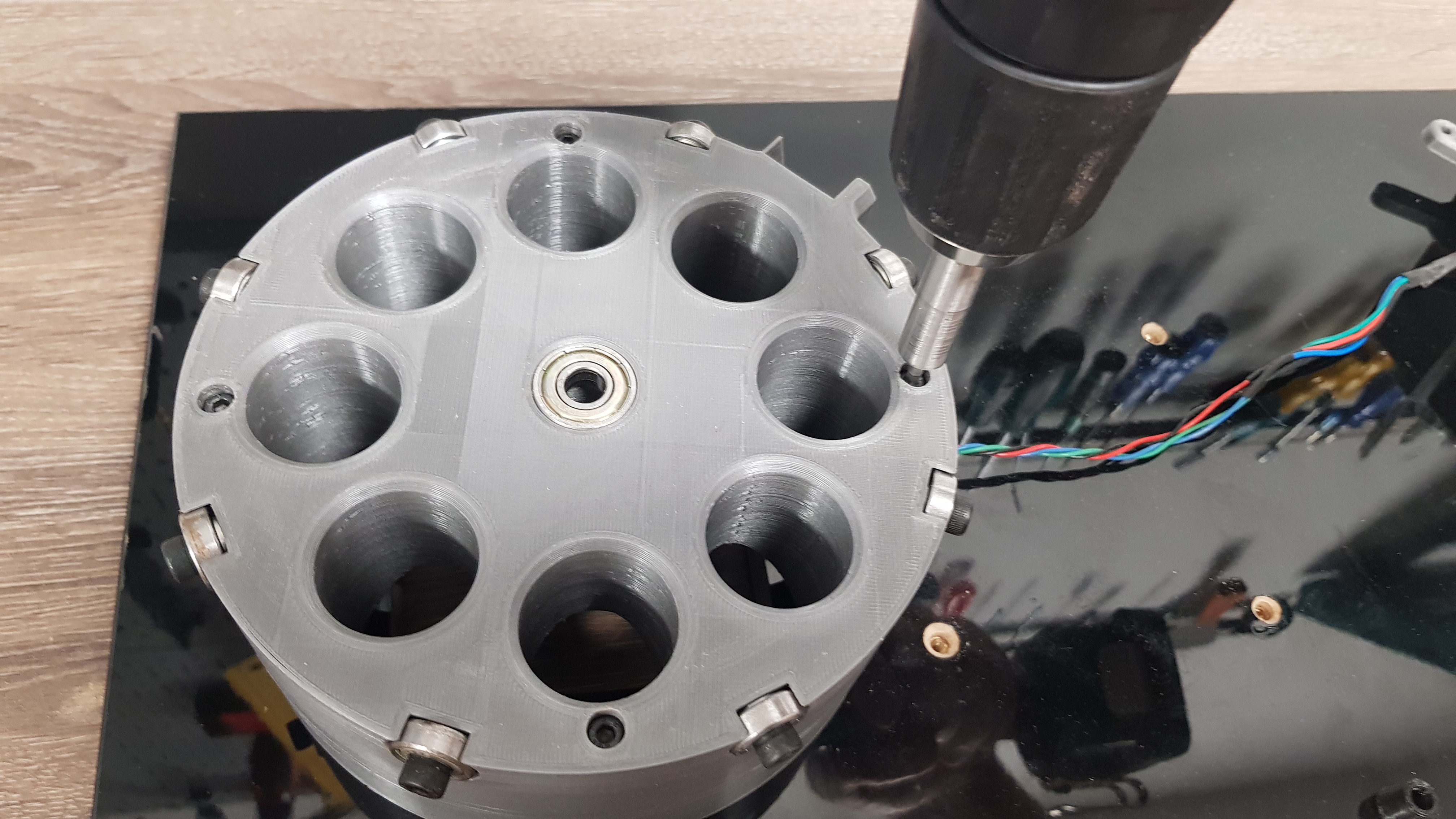

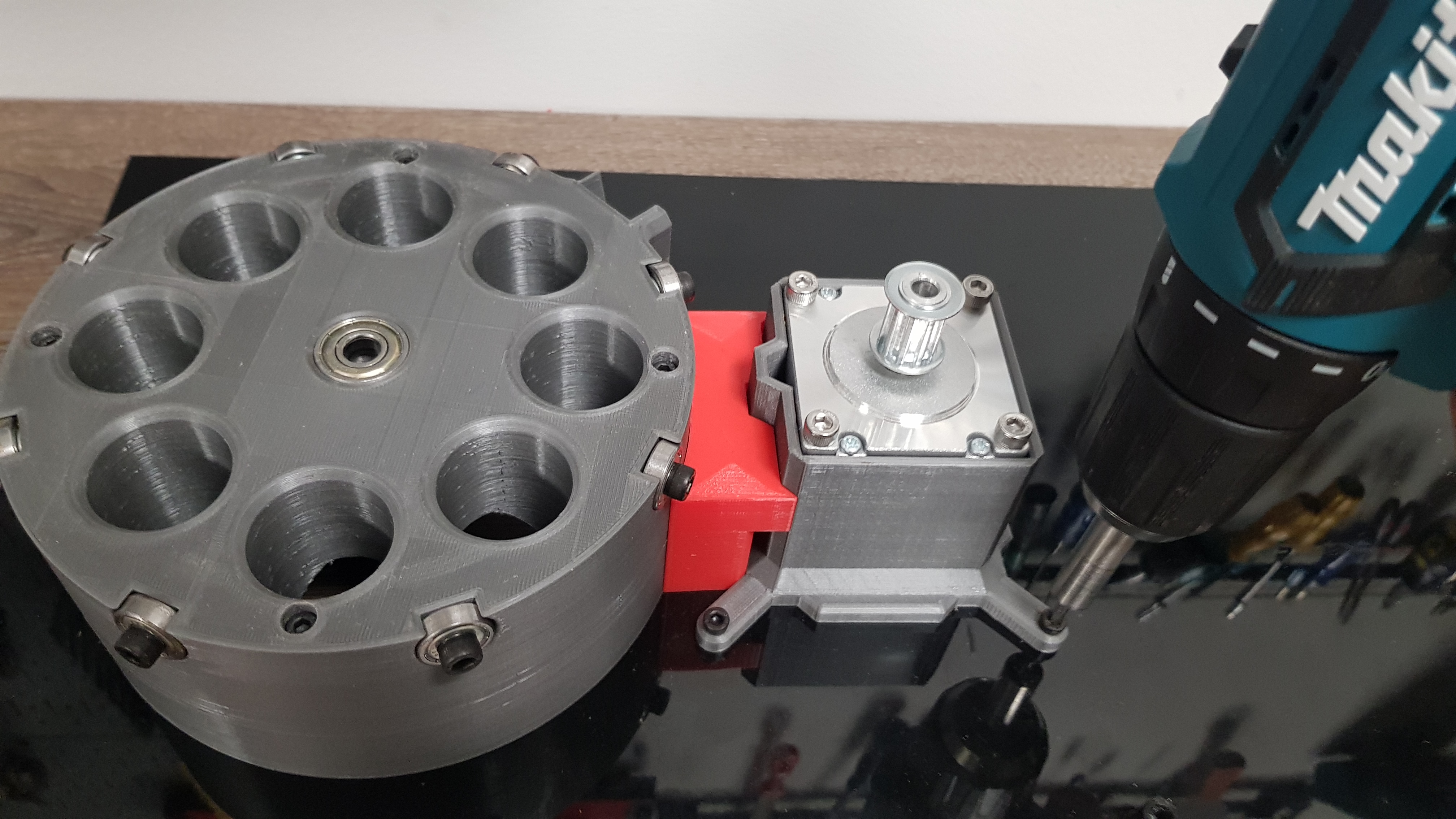

Прикрутите J1 motor case к доске болтами М4x25 (аналогично с J1 pedestal), предварительно установив J1 spacer, как показано на рисунке.

_images/%D0%A0391.jpg

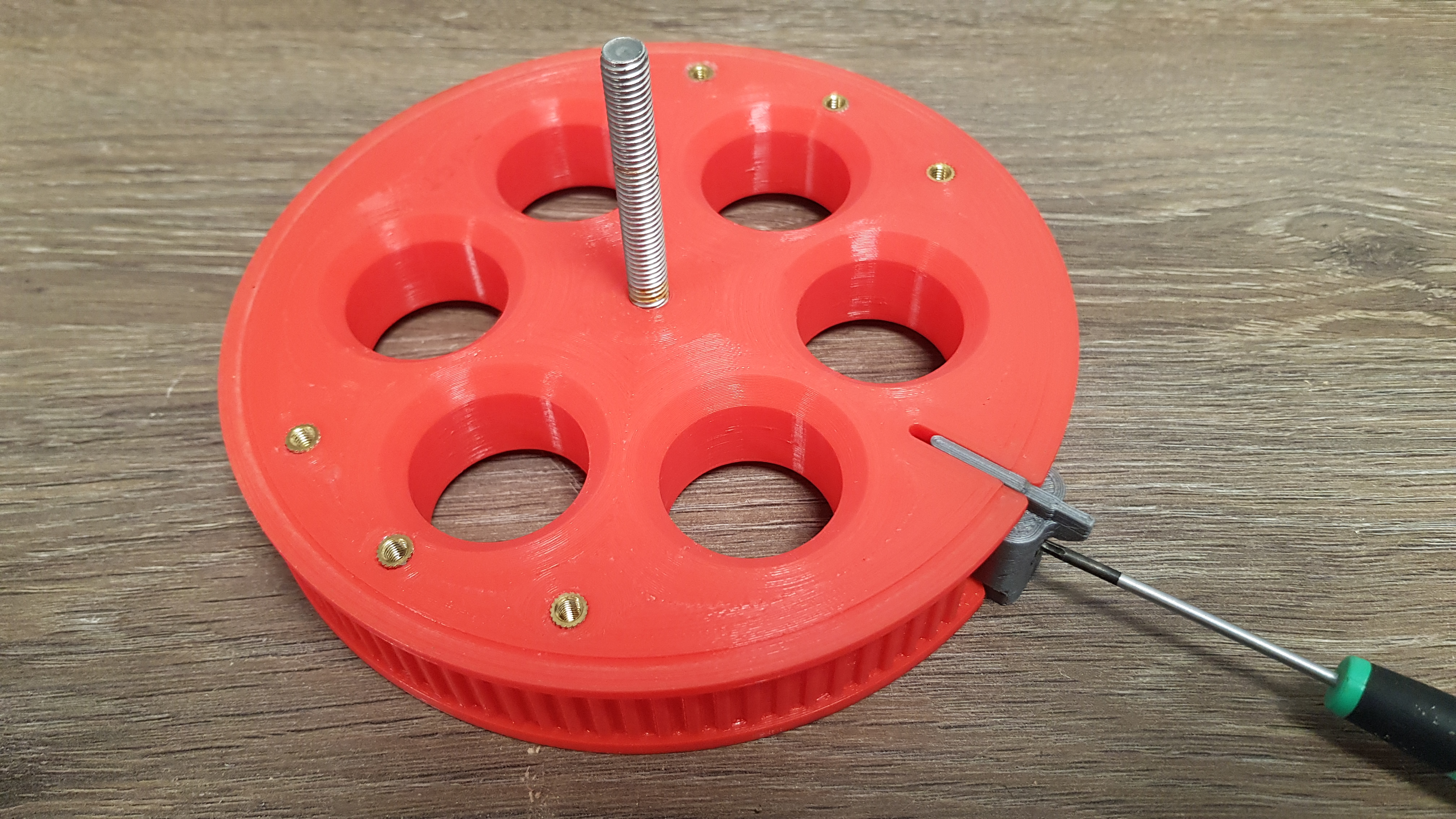

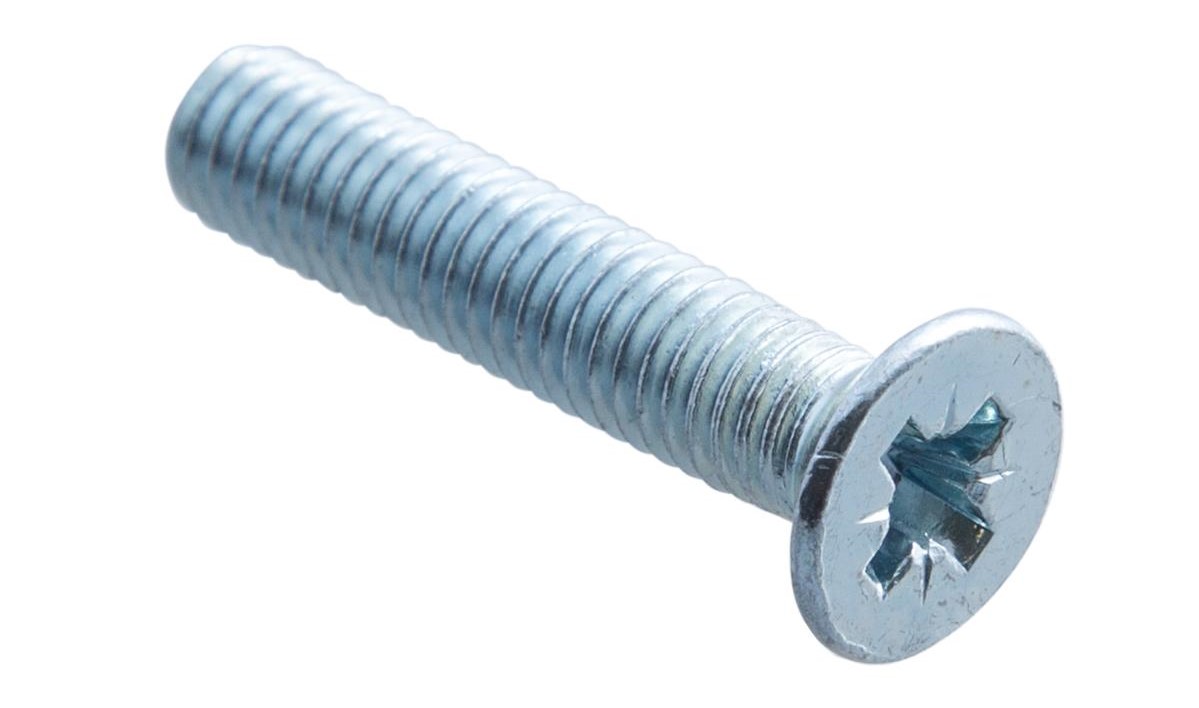

Устанавливаем J1 cogwheel p2 в J1 cogwheel p1 не до конца, закрутив болт М3x30 потайной.

_images/%D0%A0401.jpg

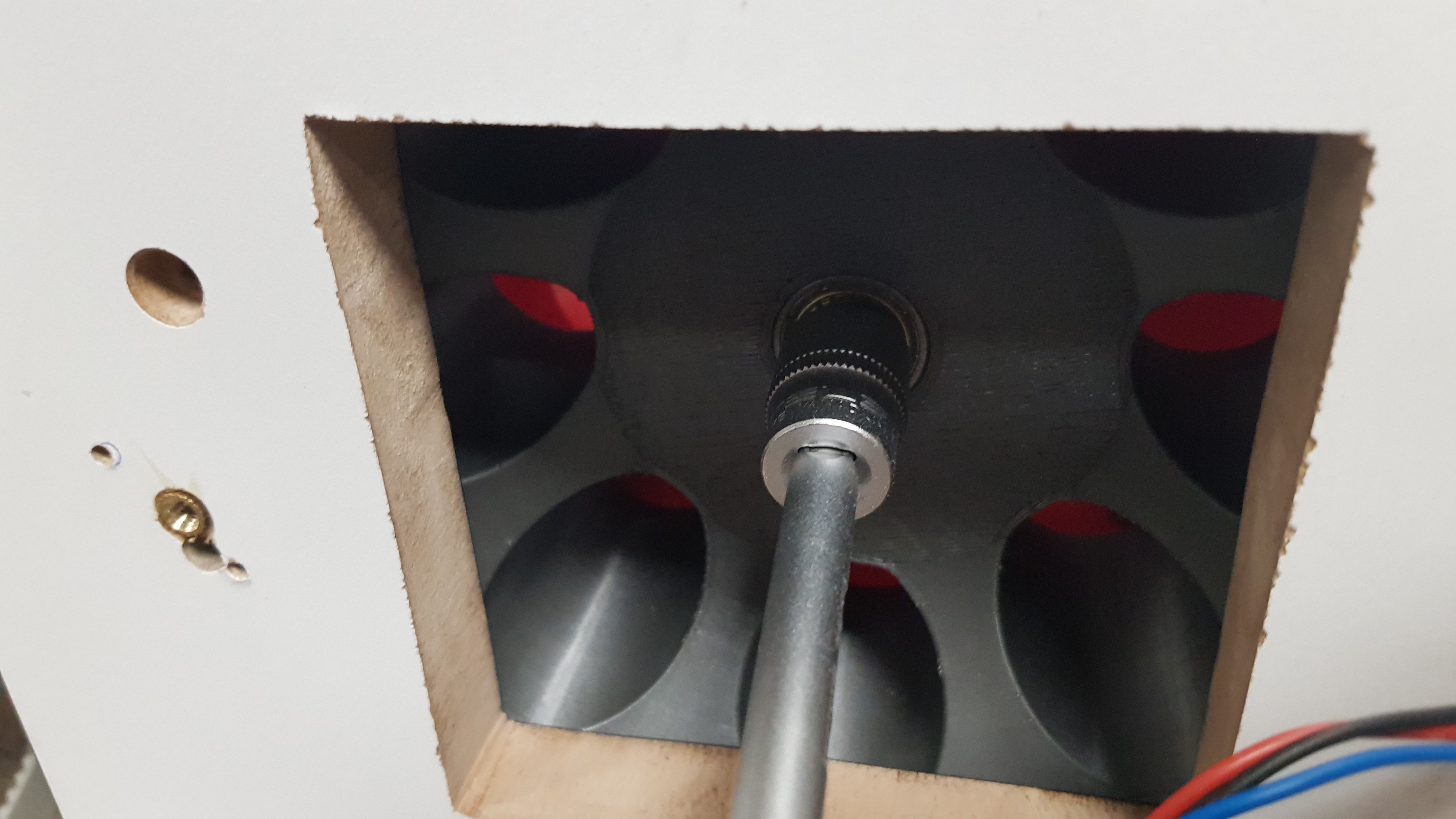

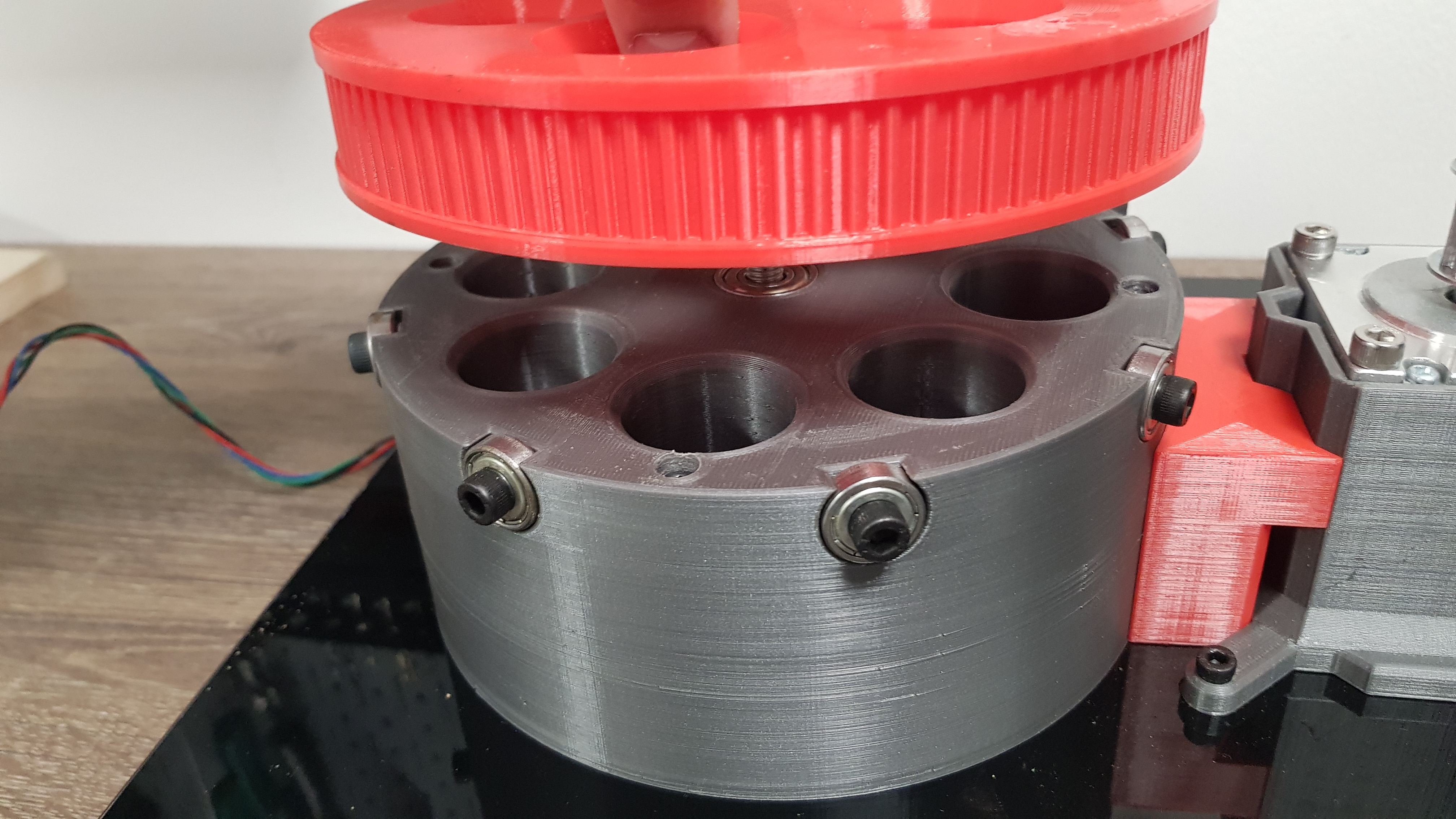

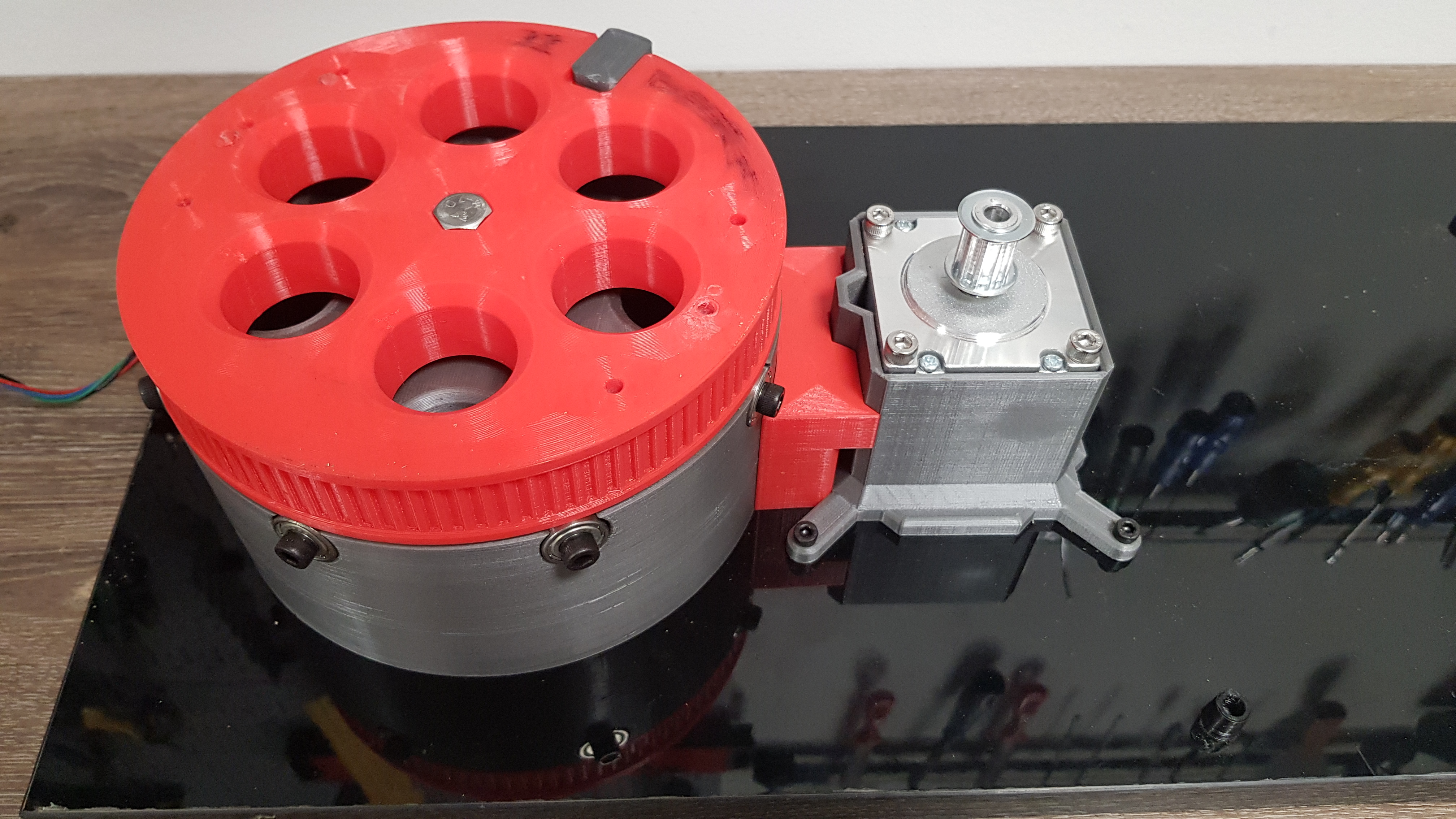

Установите J1 cogwheel в сборе на пьедестал и притяните снизу гайкой М8, как продемонстрировано ниже.

_images/%D0%A0412.jpg
_images/%D0%A0421.jpg
_images/%D0%A0431.jpg

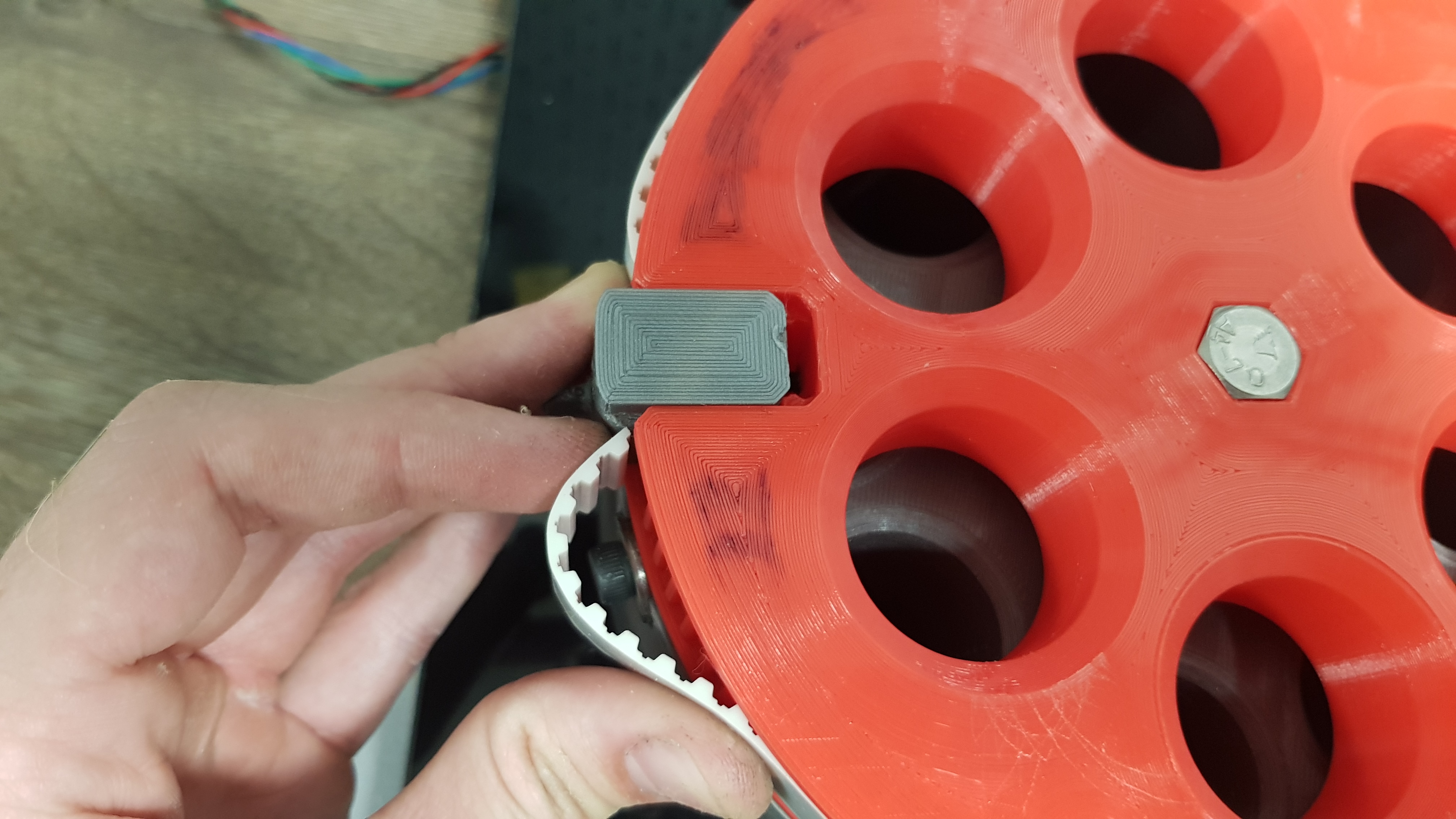

Вставьте концы ремня в пазы, предварительно натянув его.

_images/%D0%A0441.jpg

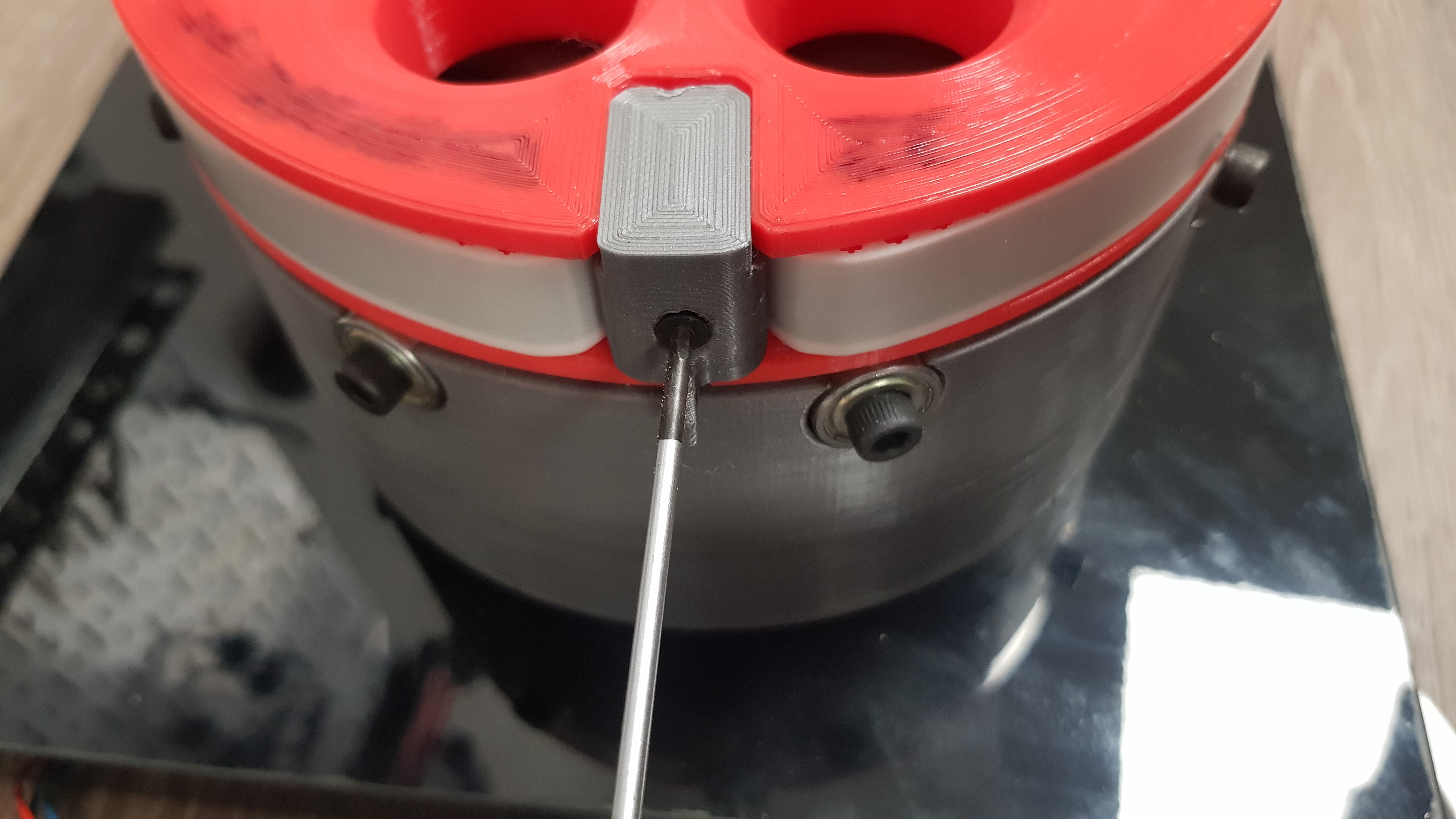

Зафиксируйте натянутый ремень, закрутив потайной винт.

_images/%D0%A0451.jpg

Часть 5

Необходимые детали

Перечень деталей для сборки пятого звена представлен в таблице.

Детали для пятой части первого звена

Номер

Наименование

Количество


1

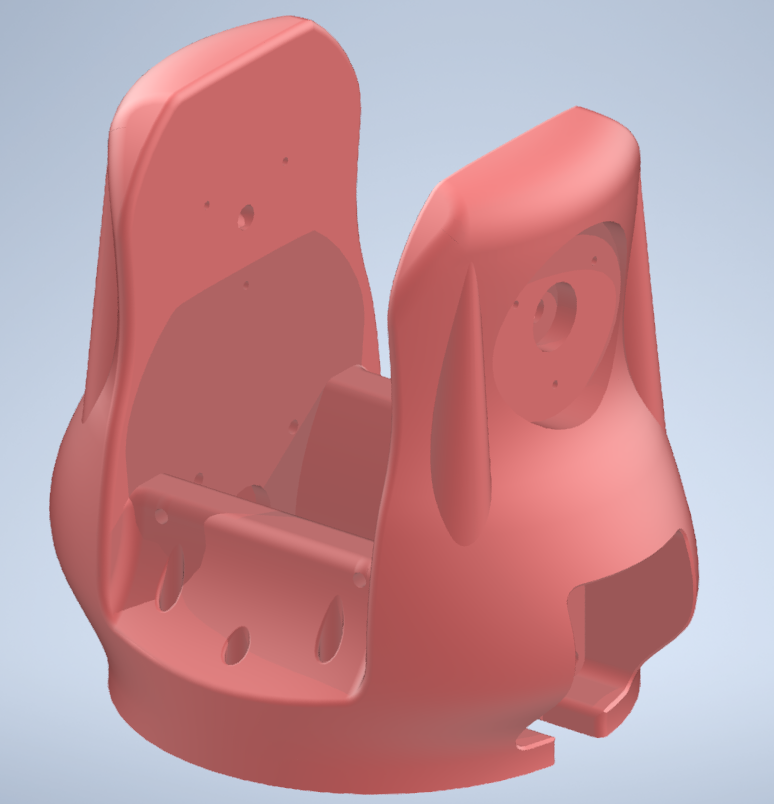

J1 main

1

pic46

2

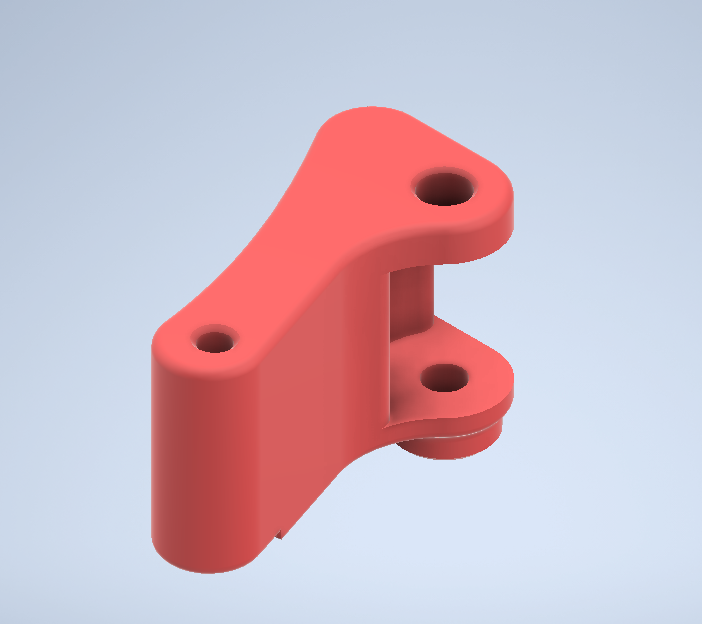

J1 tens 1

1

pic47

3

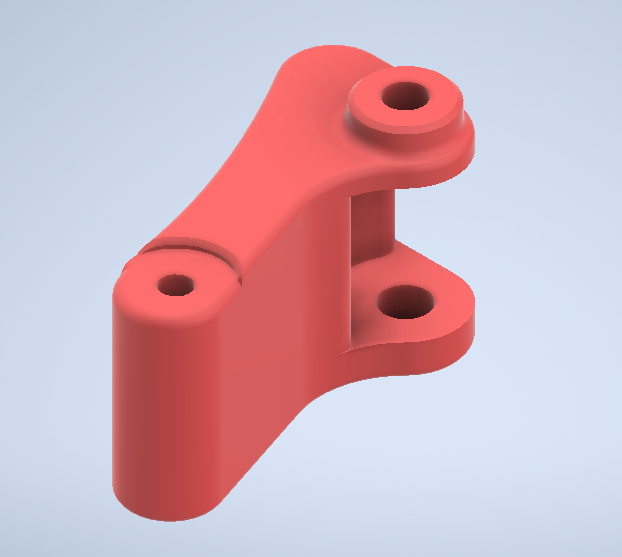

J1 tens 2

1

pic48

4

Винт М3x45 цилиндрическая головка под шестигранник

2

pic2

5

Винт М4x25 цилиндрическая головка под шестигранник

2

pic2

6

Винт М4x30 цилиндрическая головка под шестигранник

2

pic2

7

Винт М5x16 цилиндрическая головка под шестигранник

8

pic2

8

Втулка М4x10 вплавляемая

4

pic3

9

Втулка М5x8 вплавляемая

8

pic3

10

Подшипник 13x4x5.3 радиальный

6

pic4

11

Подшипник 22x8x7 радиальный

2

pic5

12

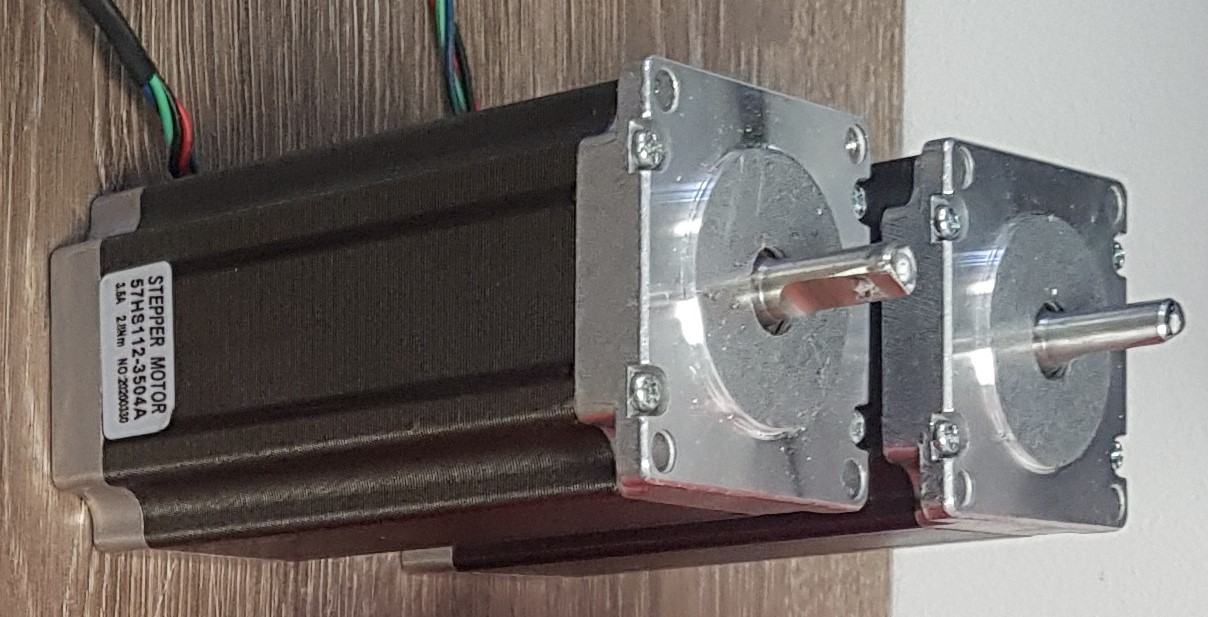

Шаговый двигатель NEMA 23 57HS112-3504A

2

pic49

13

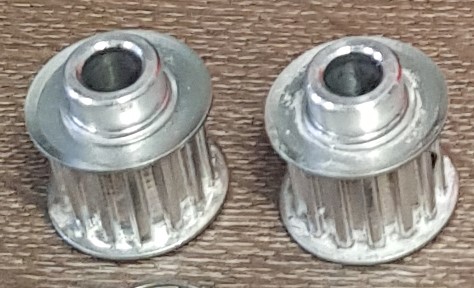

Шкив 27Т5-14

2

pic50

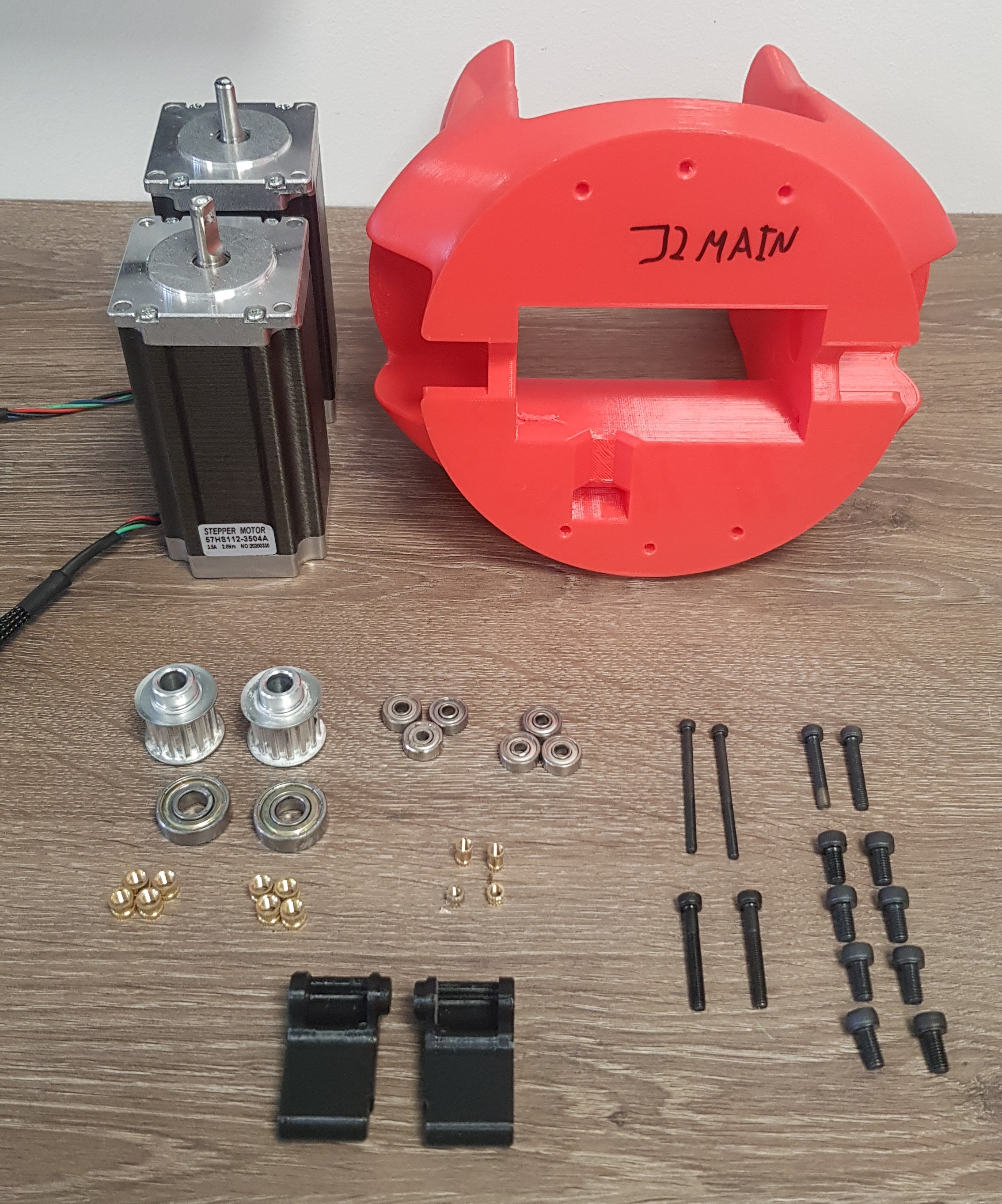

_images/%D0%A0511.jpg

Сборка

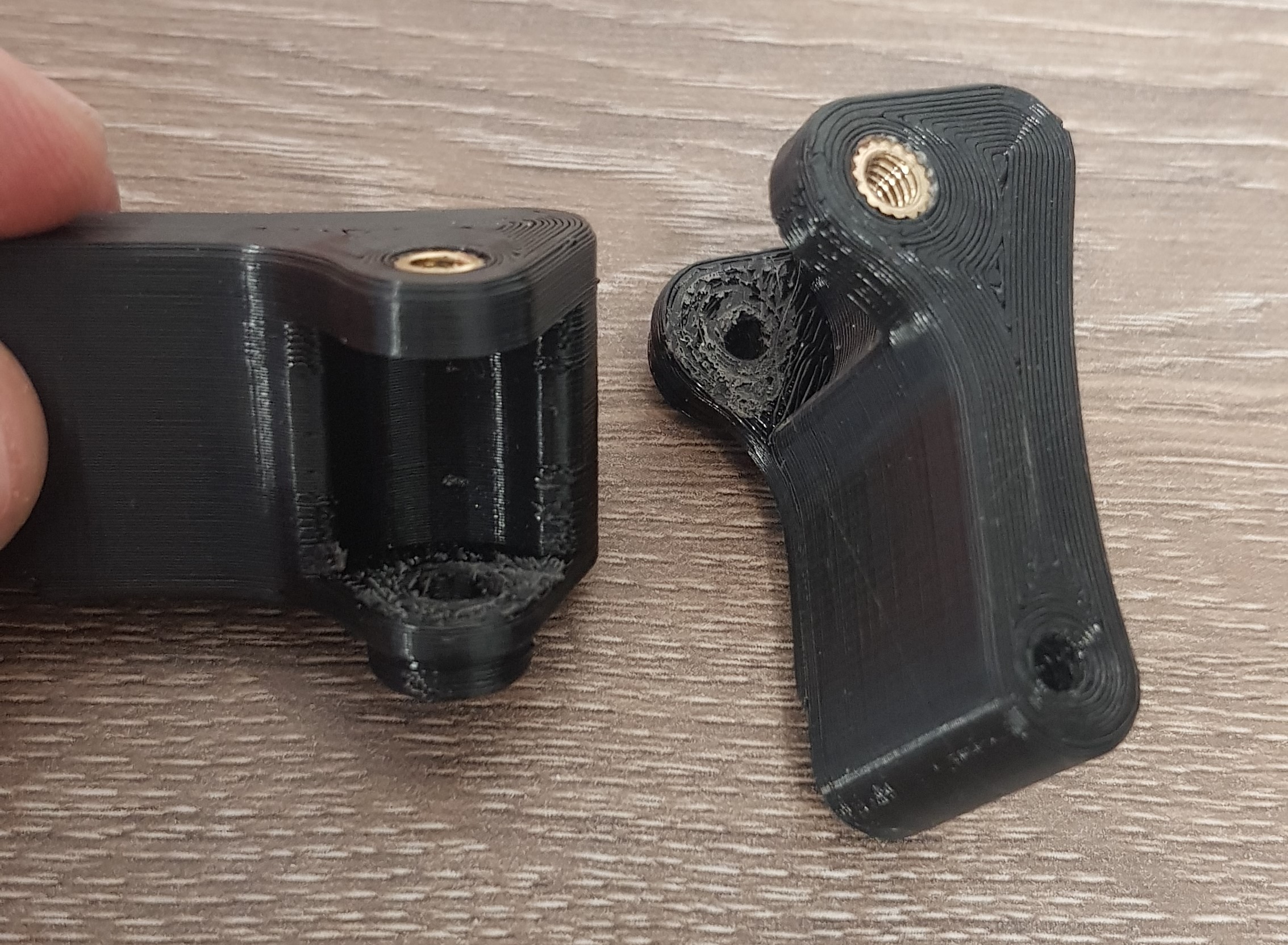

  1. Сборка пятой части первого звена начинается с установки вплавляемых втулок М4x10 в натяжители ремней J1 tens. Установка выполняется с наружней стороны.

_images/%D0%A0521.jpg

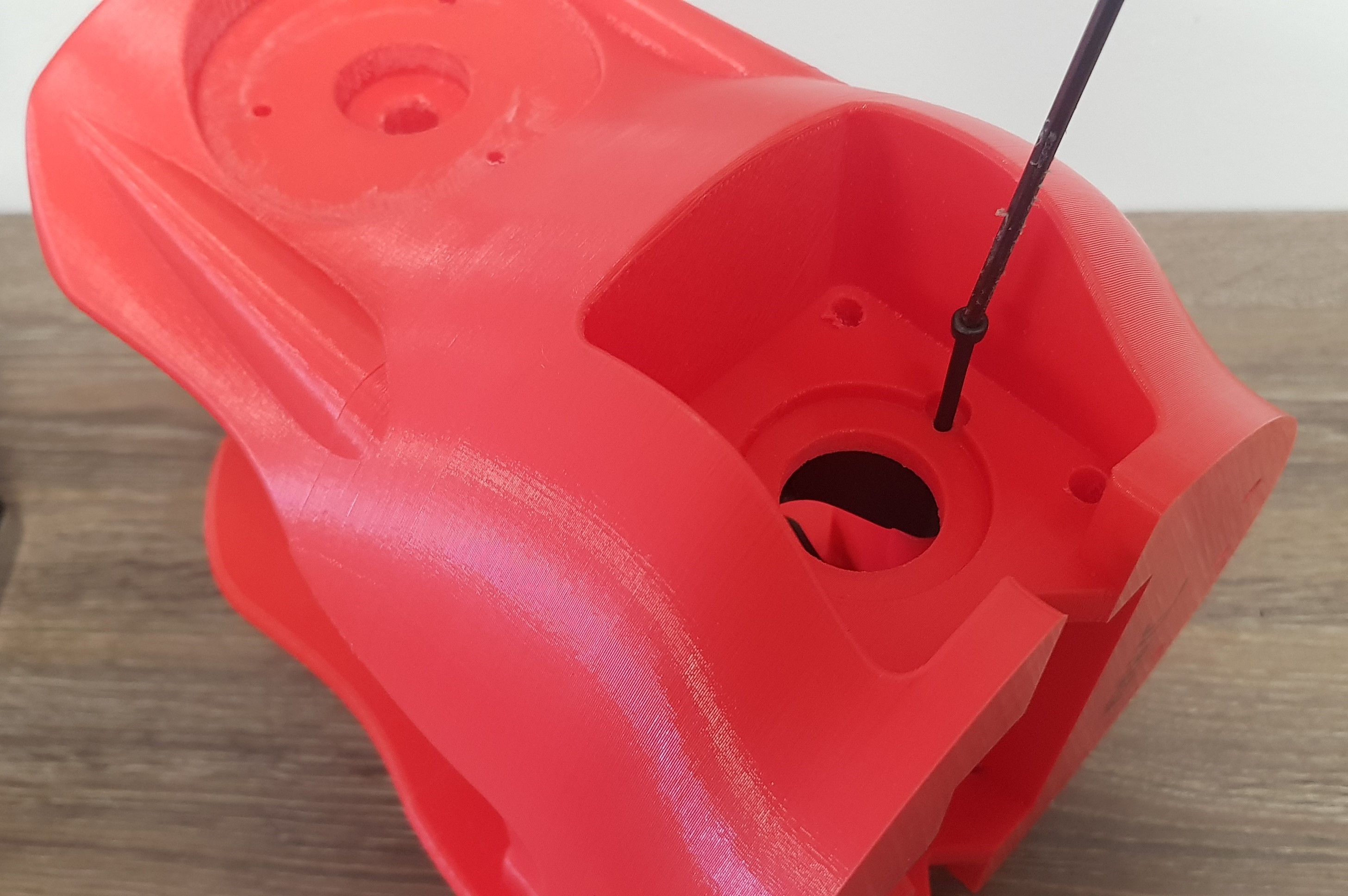

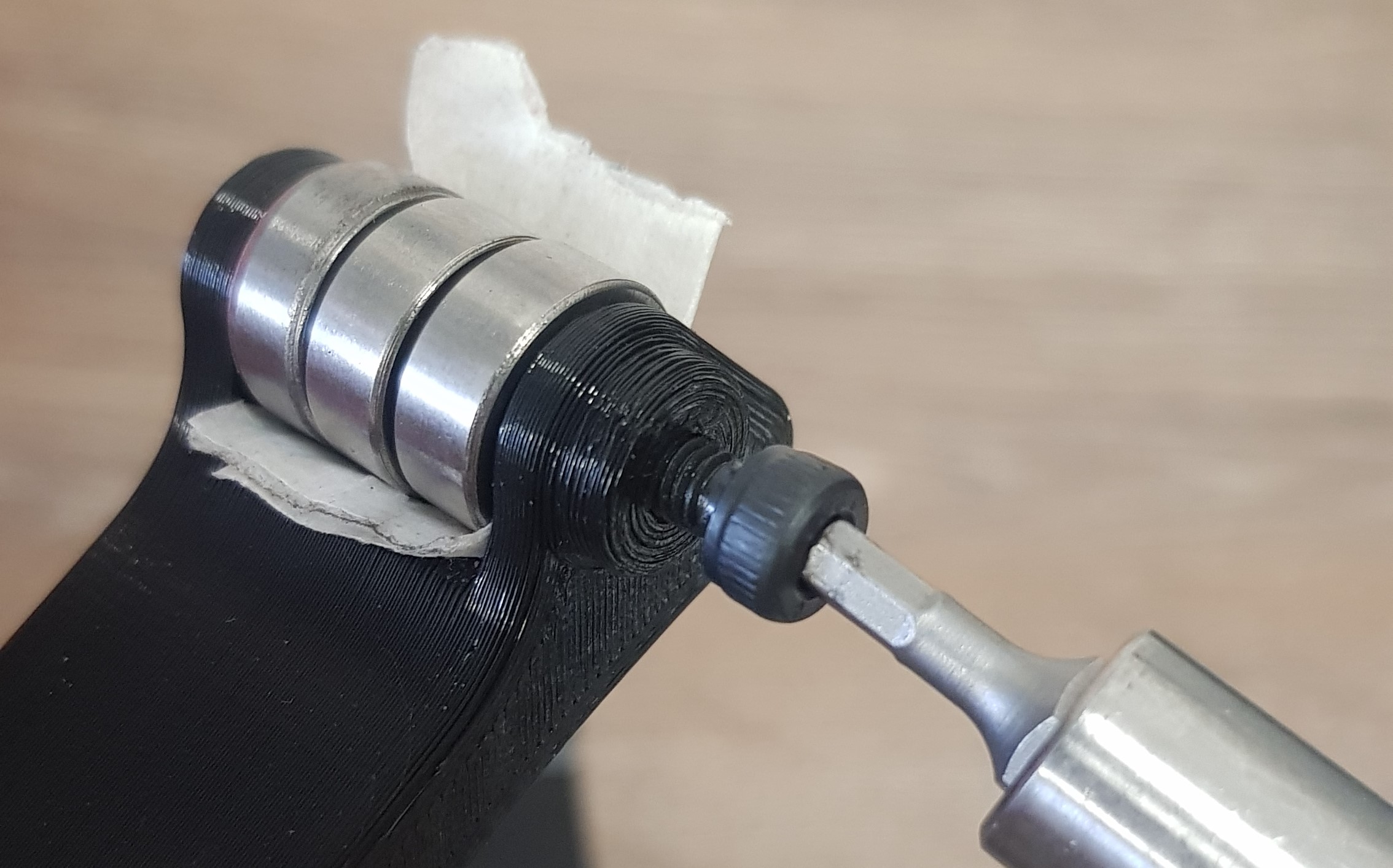

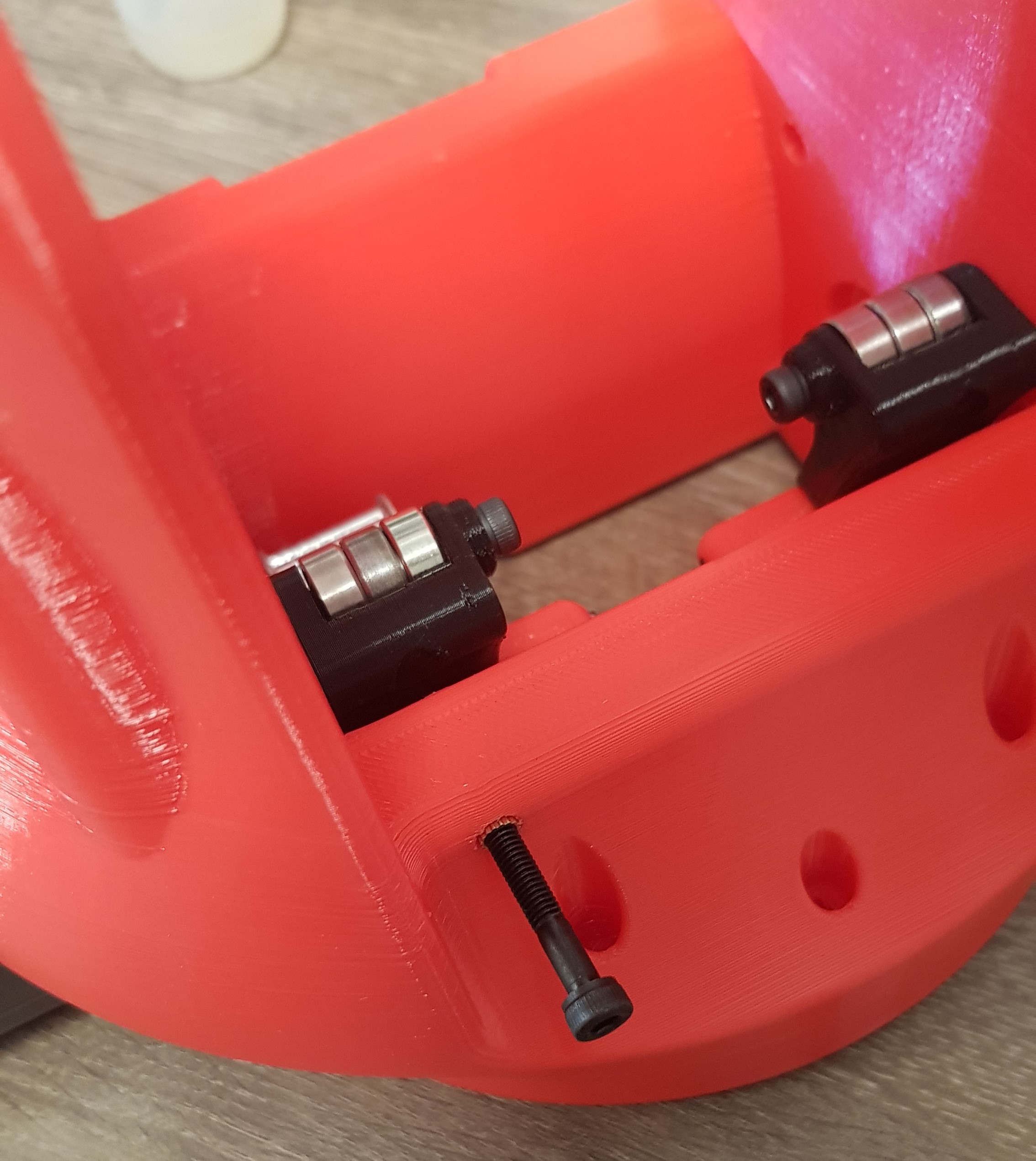

  1. В полость каждого натяжителя подложить бумагу, установить по 3 подшипника 13x4x5.3 и зафиксировать их винтами М4x25, после чего удалить бумагу.

_images/%D0%A0531.jpg

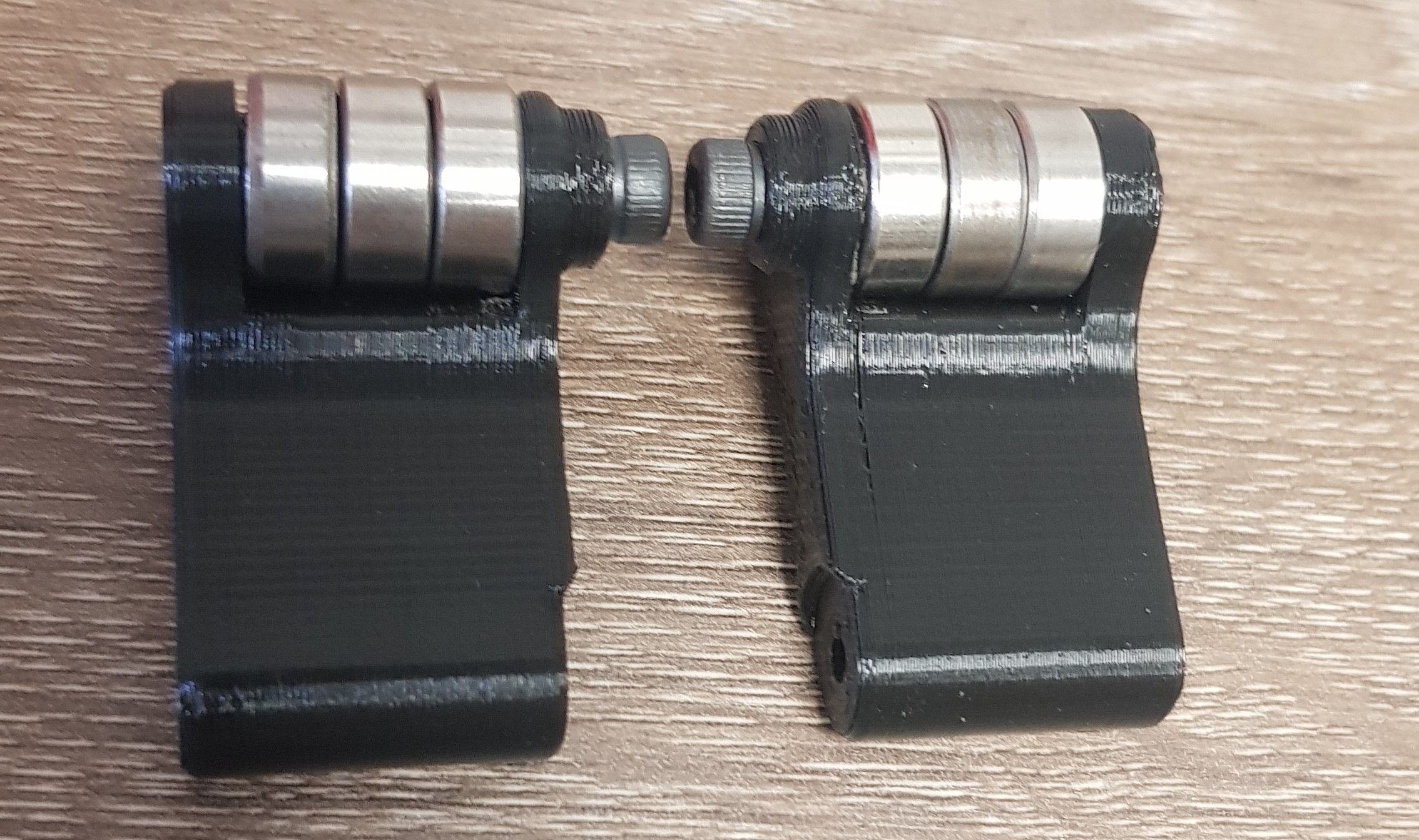

В итоге получим 2 готовых натяжителя J1 tens.

_images/%D0%A0541.jpg

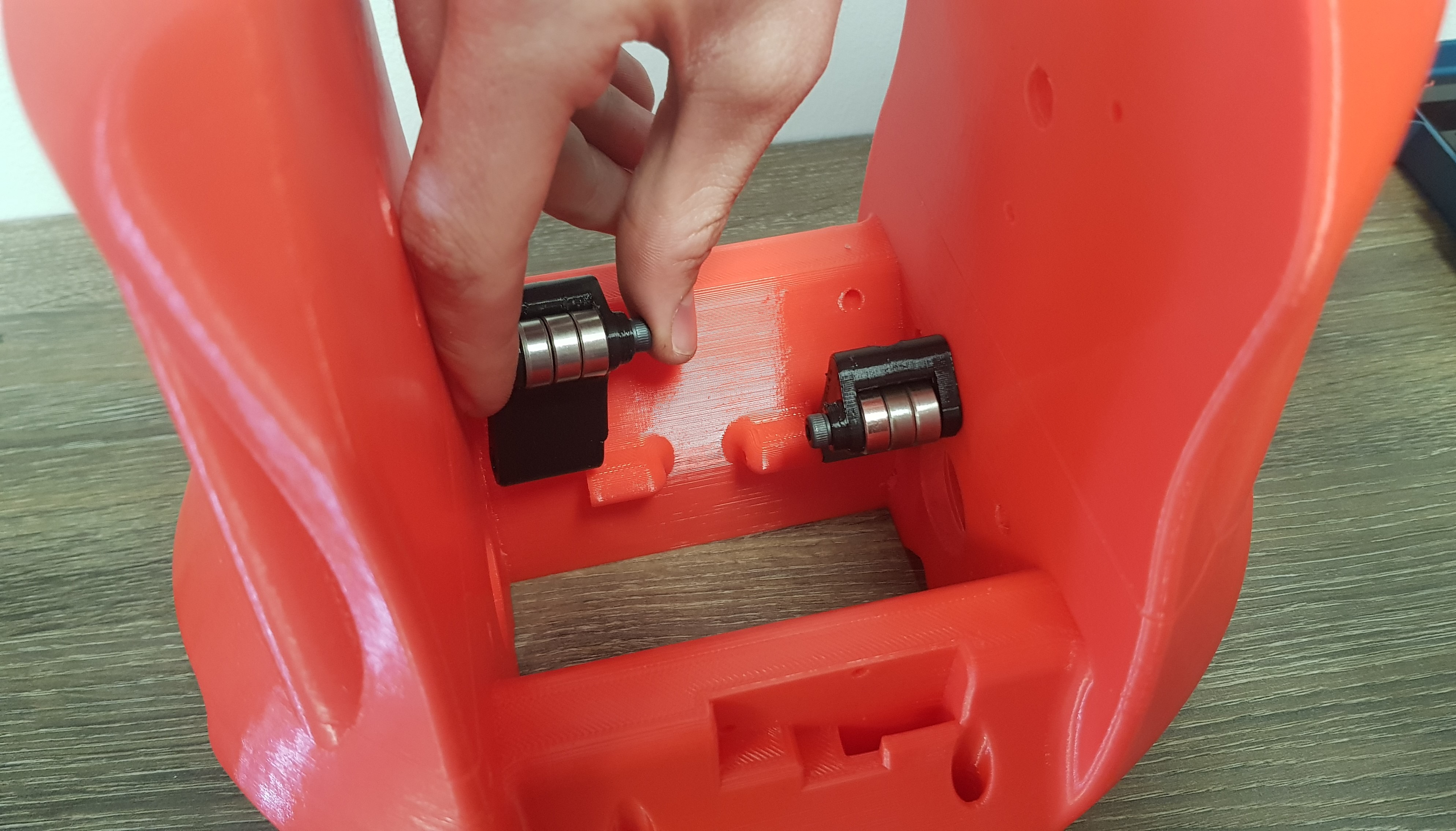

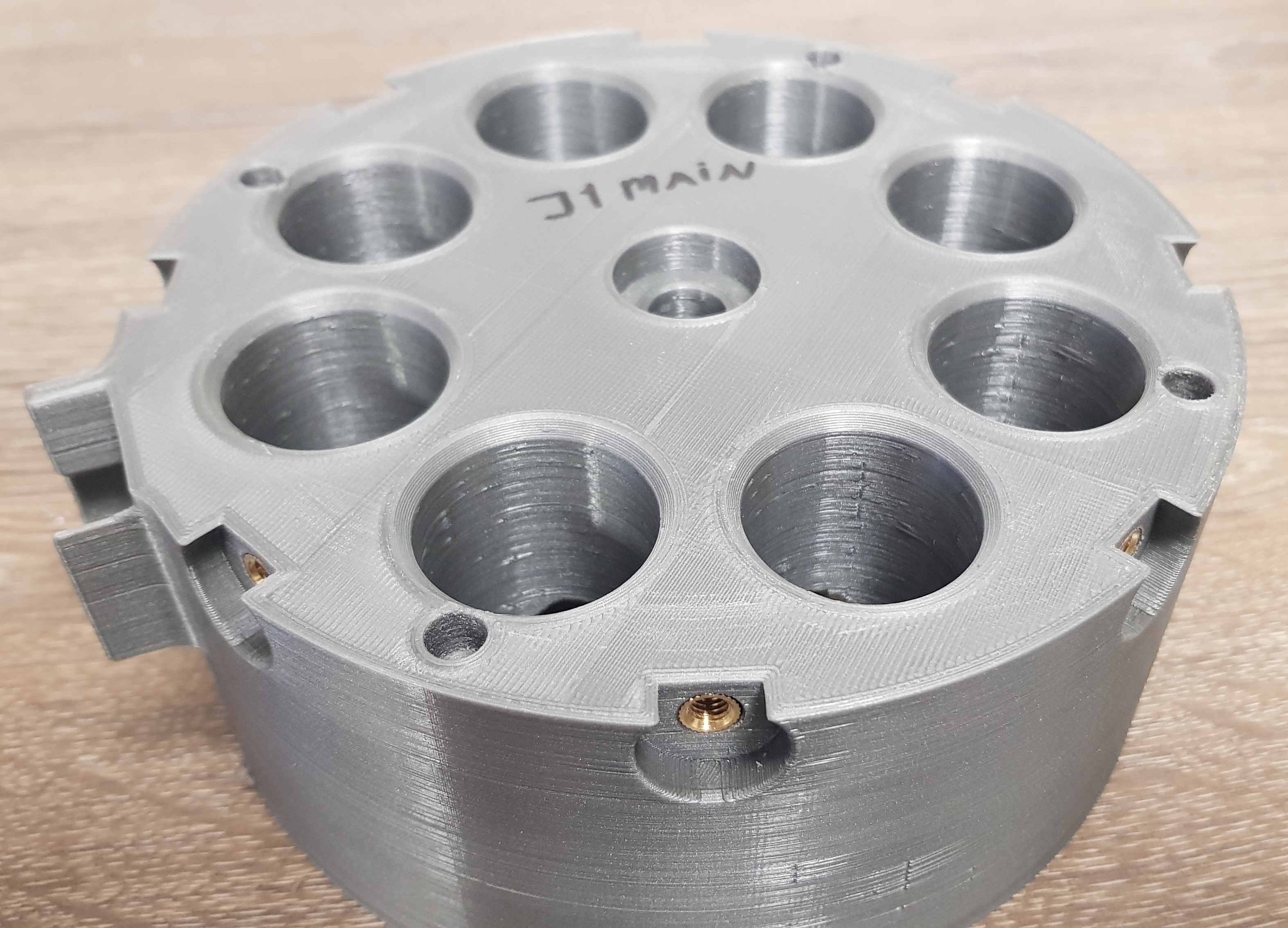

  1. Перейдём к сброке детали J1 main. Установим натяжители J1 tens 1 и J1 tens 2 в полости детали J1 main.

_images/%D0%A0551.jpg

Зафиксируем каждый натяжитель винтом М3x45 с каждой стороны.

_images/%D0%A056.jpg

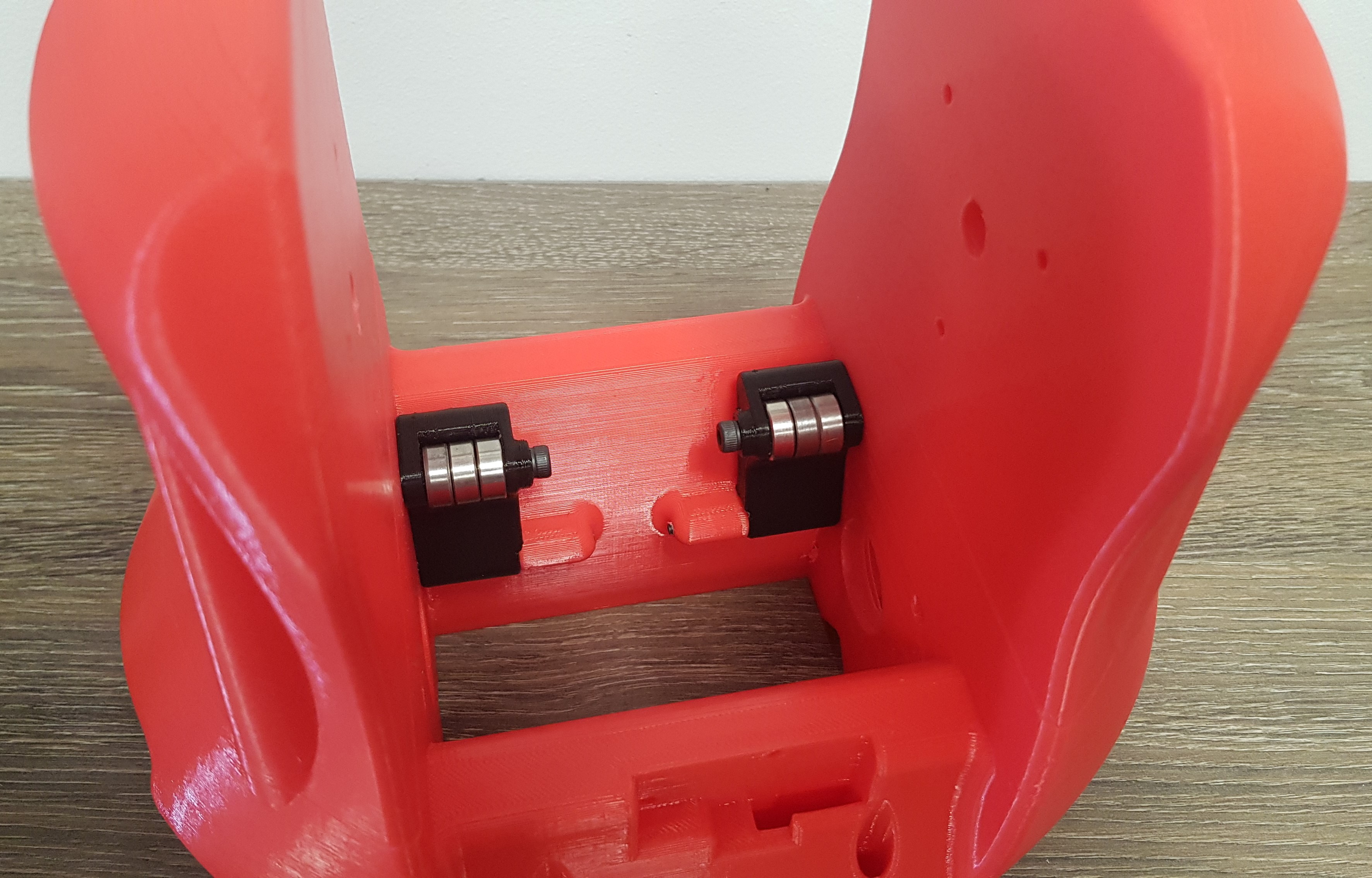

Натяжители J1 tens установлены.

_images/%D0%A057.jpg

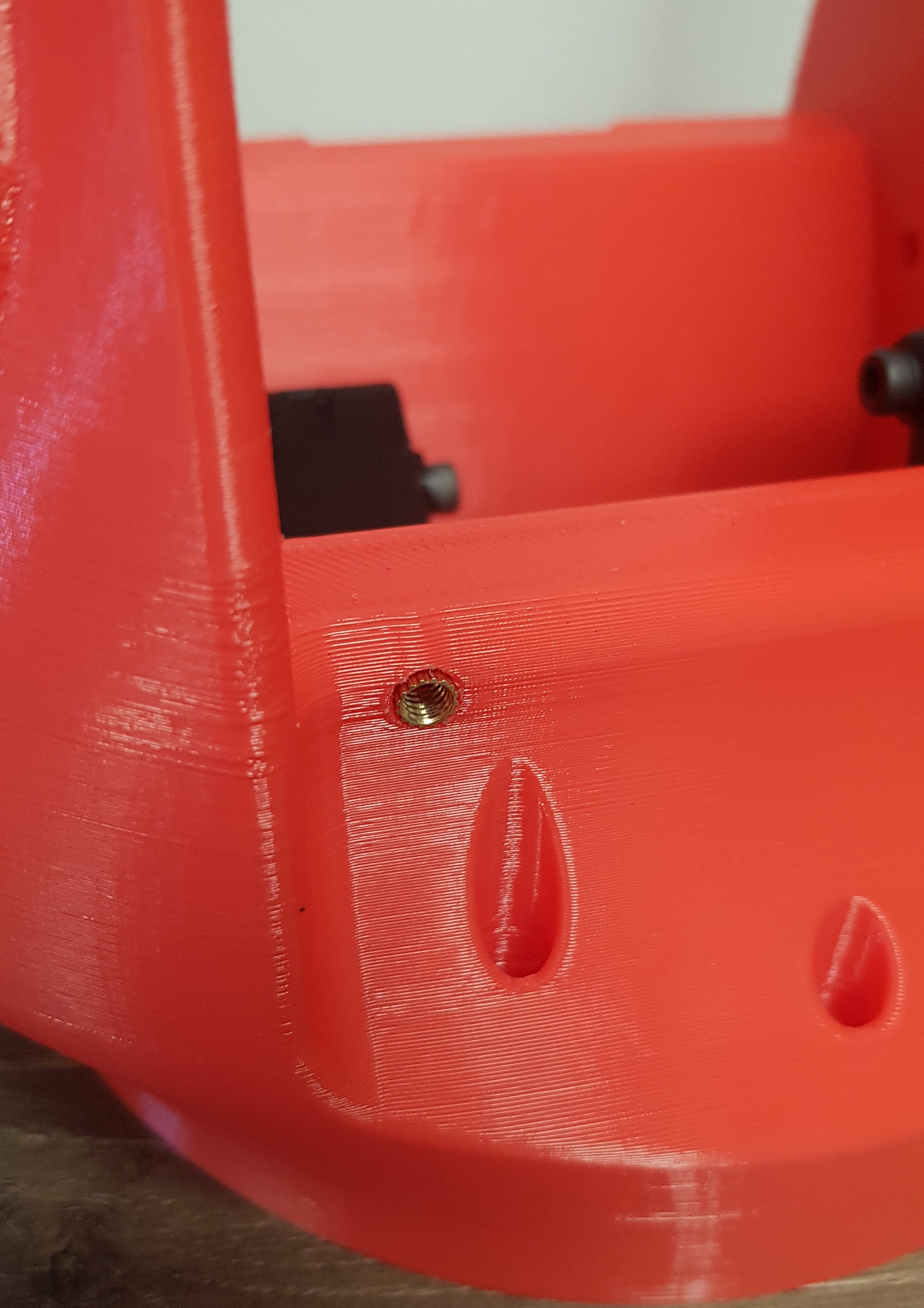

  1. Установим 2 вплавляемых втулки М4x10 в отверстия (на следующем рисунке).

_images/%D0%A058.jpg

Вкрутим в них винты М4x30 для настройки фиксации натяжителей.

_images/%D0%A059.jpg

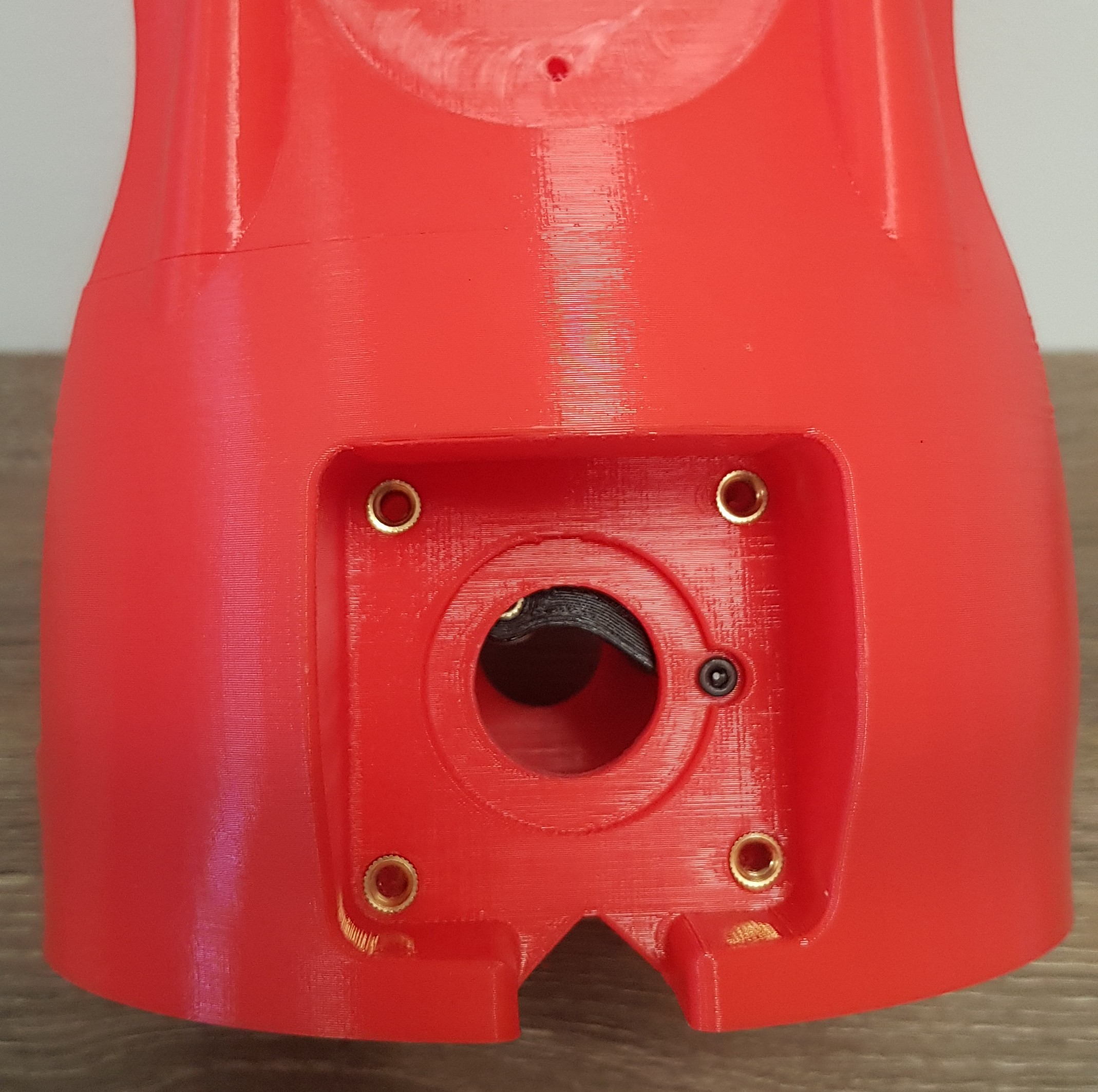

  1. Установим 8 вплавляемых втулок М5x8 в угловые отверстия полостей крепления шаговых двигателей.

_images/%D0%A060.jpg

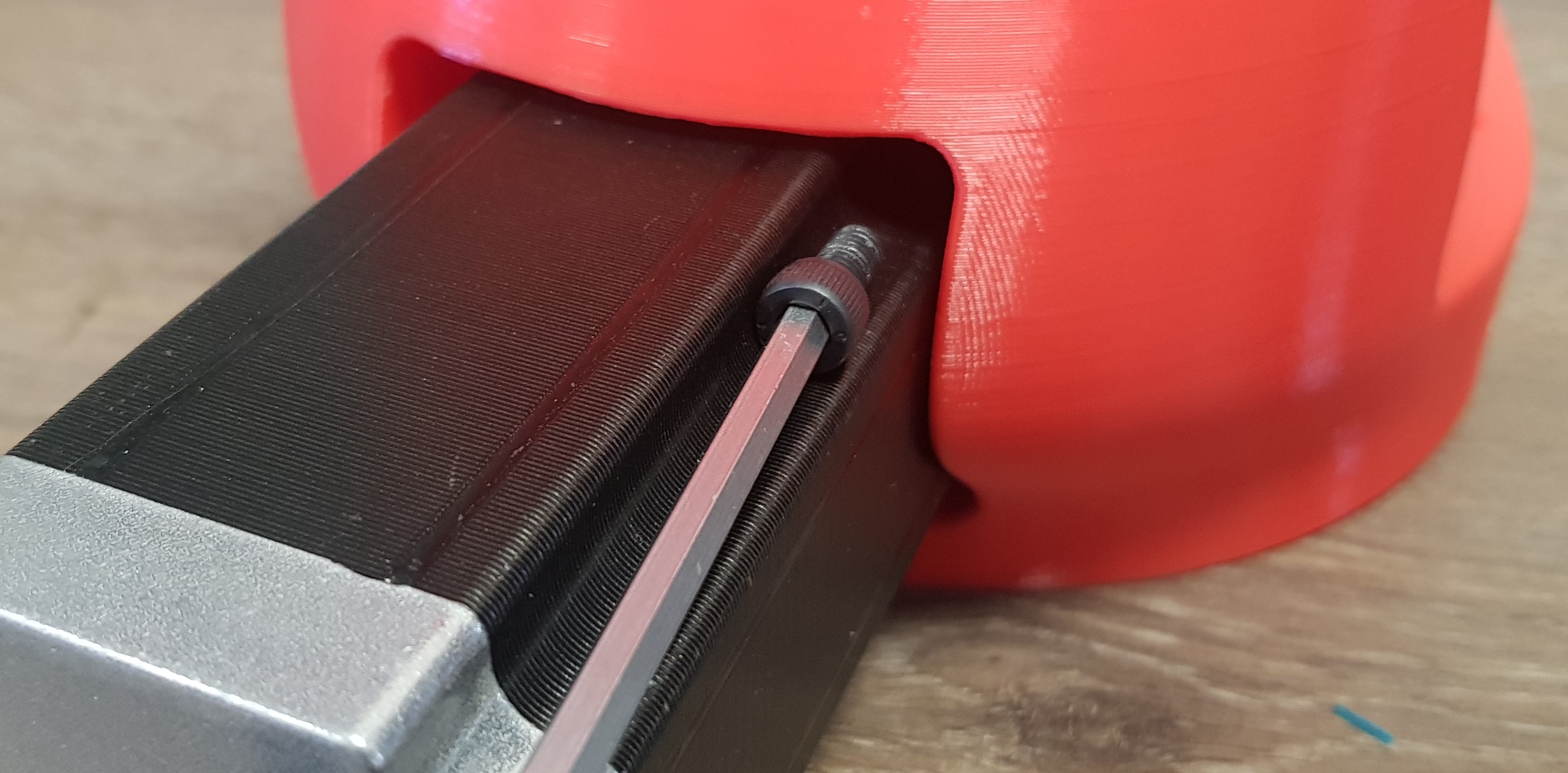

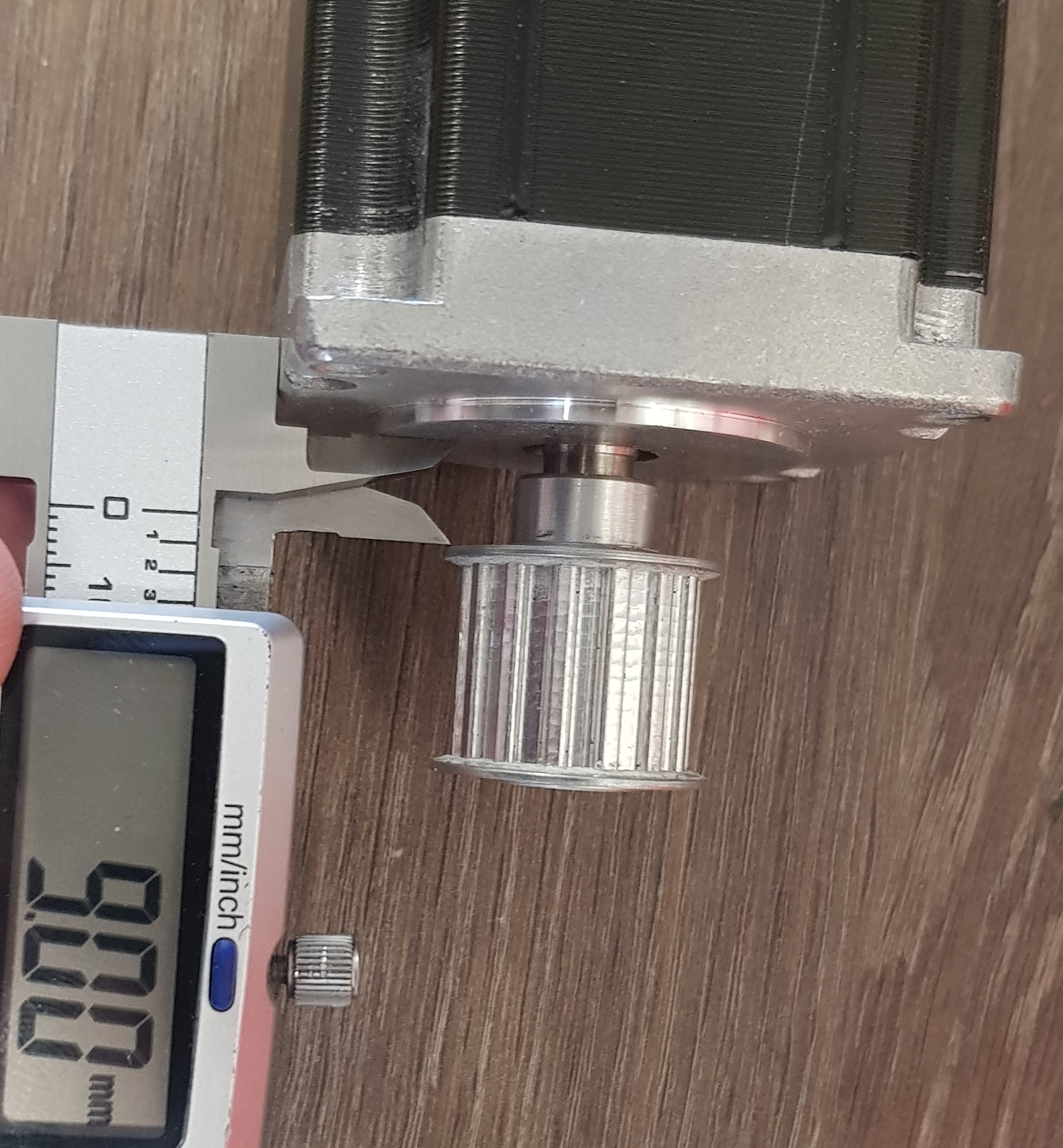

  1. Наденем на валы шаговых двигателей шкивы 27T5-14 на расстоянии 9мм между фланцем шкива и корпусом двигателя, затем зафиксируем прижимными винтами, установленными в шкивах.

_images/%D0%A0611.jpg

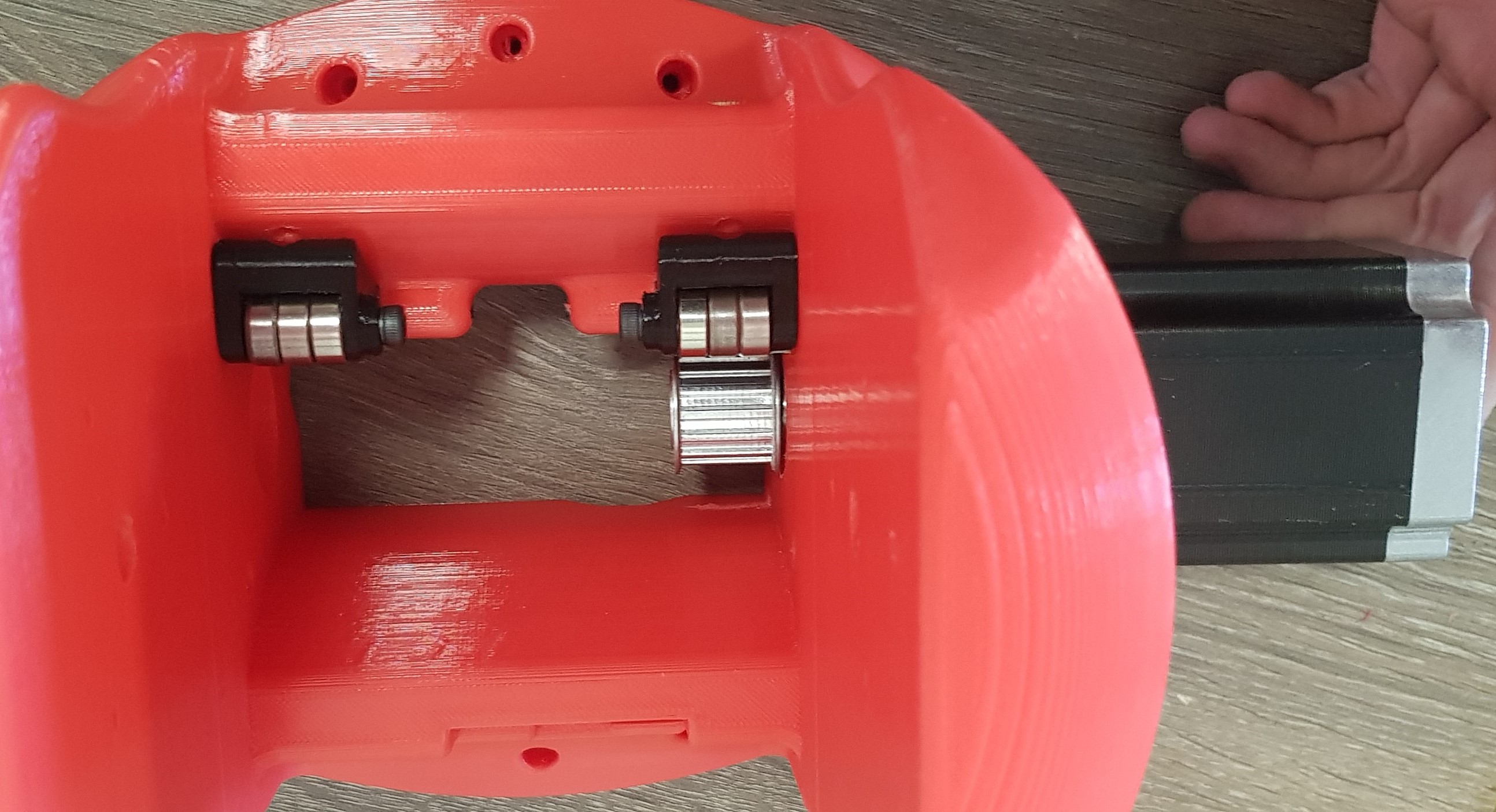

  1. Установим двигатели в полости.

_images/%D0%A0621.jpg

Вкрутим 8 винтов М5x16 через отверстия фланцев шаговых двигателей во вплавляемые втулки, таким образом, фиксируя двигатели в детали J1 main.

_images/%D0%A063.jpg

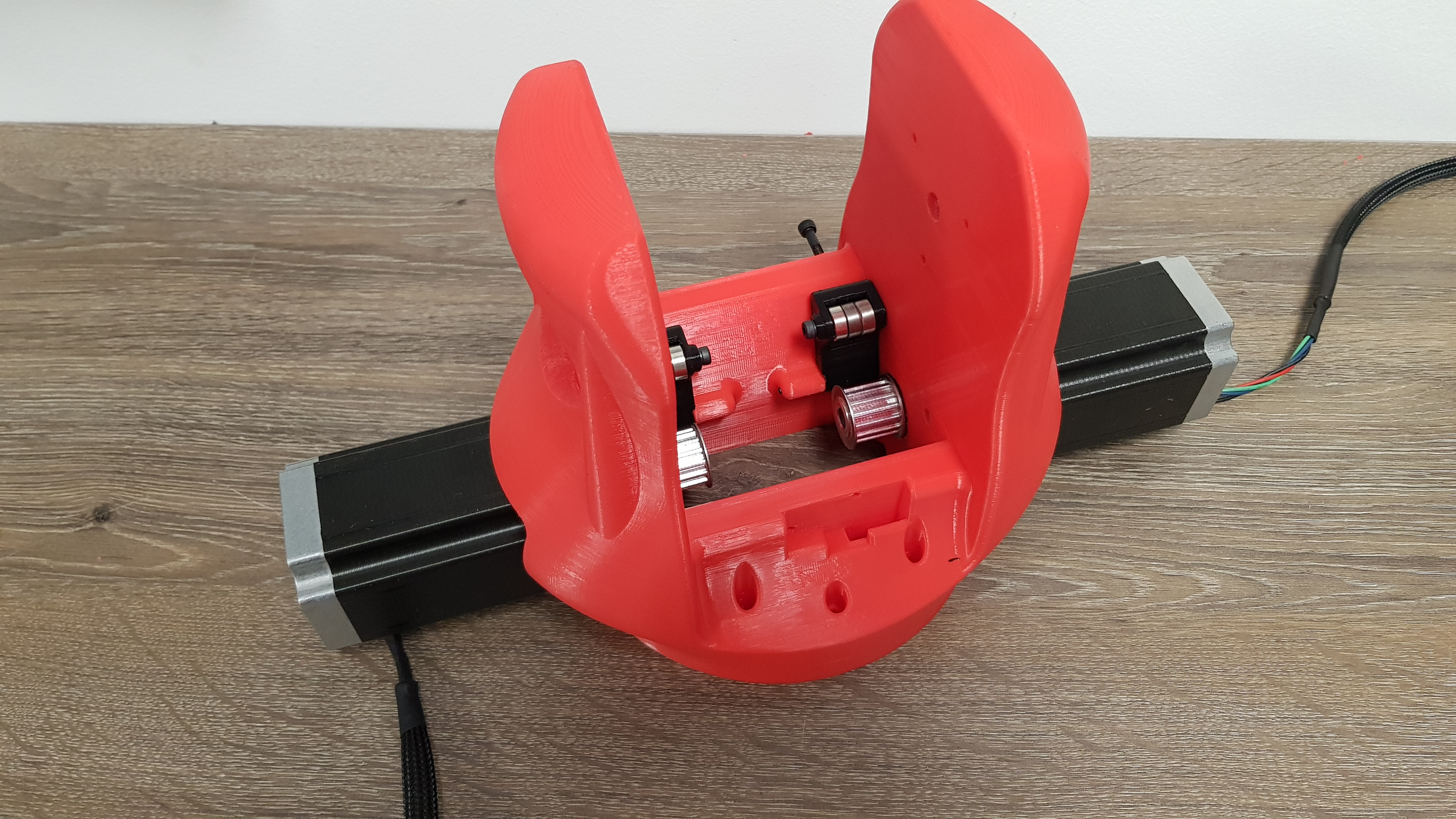

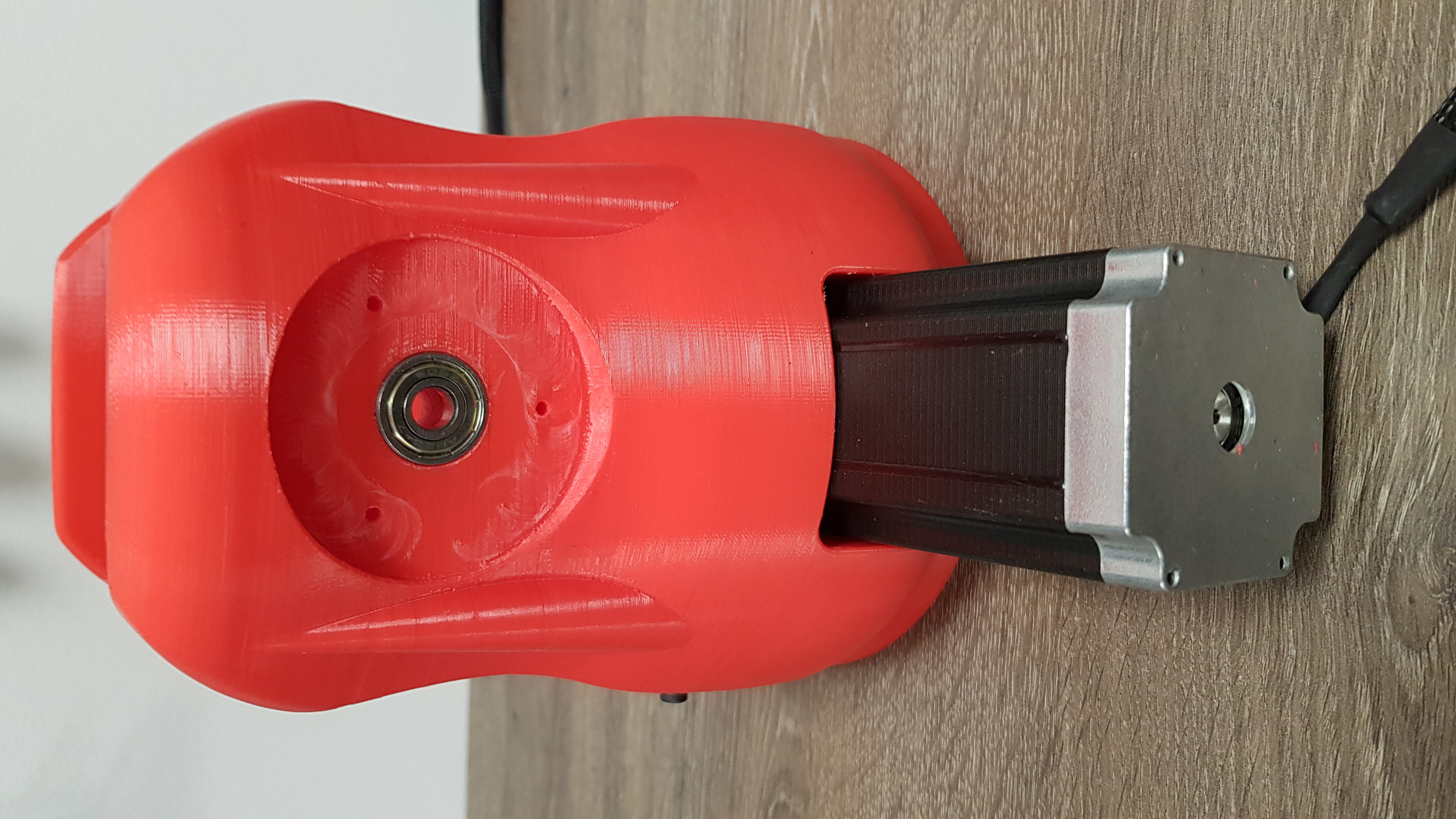

Повторите вышеописанные действия для другой стороны J1 main.

_images/%D0%A064.jpg
_images/%D0%A065.jpg
