Третье звено

Необходимые детали

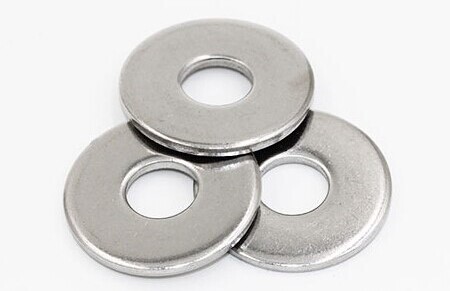

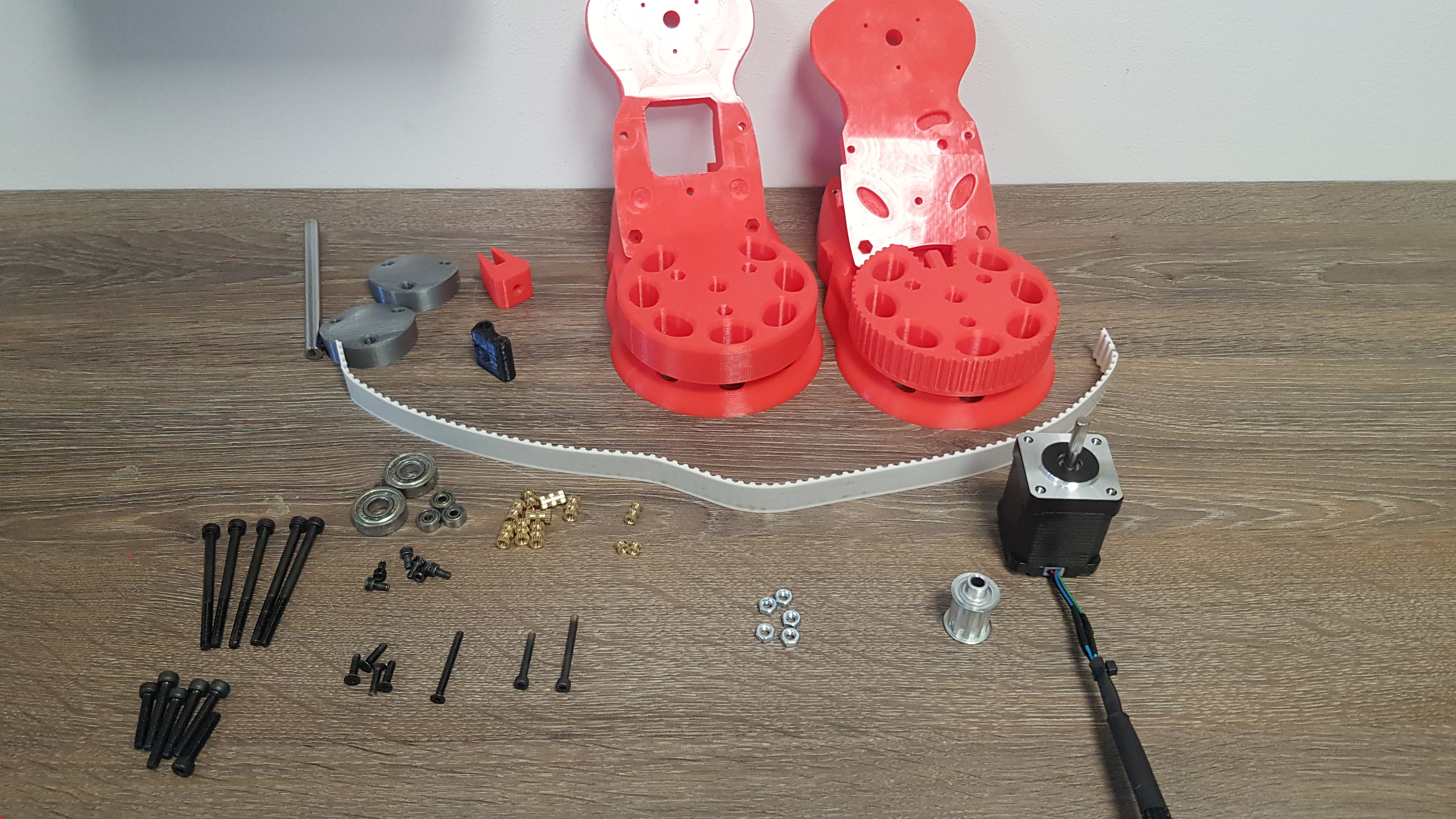

Перечень деталей для сборки третьего звена представлен в таблице.

Детали для третьего звена

Номер

Наименование

Количество


1

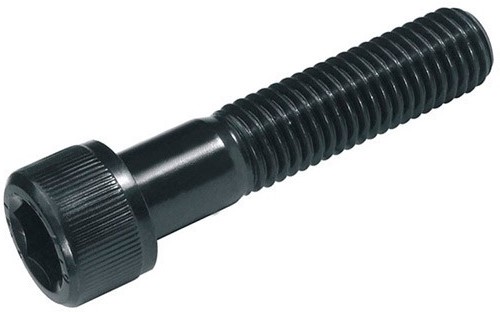

M4x55 цилиндрическая

5

pic1

2

М3x30

1

pic1

3

М4x20 цилиндрический

6

pic1

4

M3x5 цилиндрическая

2

pic1

5

М3x20 цилиндрический

1

pic1

6

М3x20 потайной

1

pic1

7

М3x10 цилиндрический

6

pic1

8

М3x10 потайной

4

pic1

4

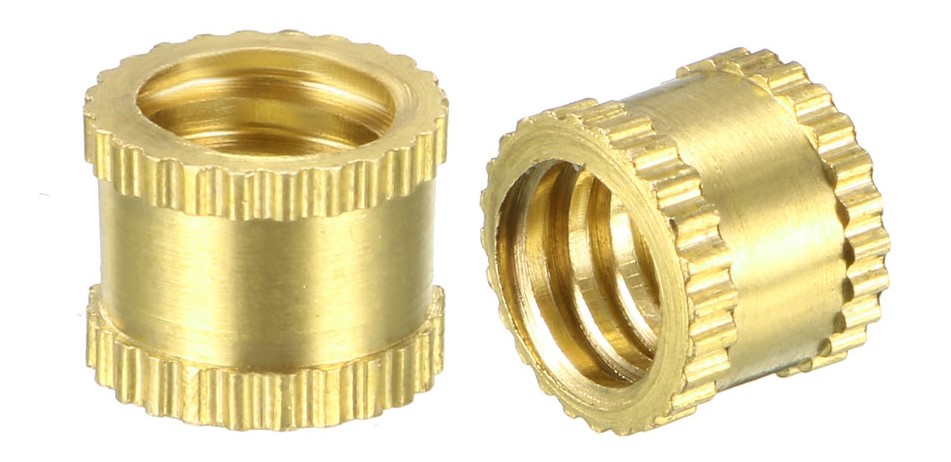

Втулка М4x10 вплавляемая

7

pic2

3

Втулка М3x10 вплавляемая

1

pic2

3

Втулка М3x4 вплавляемая

2

pic2

9

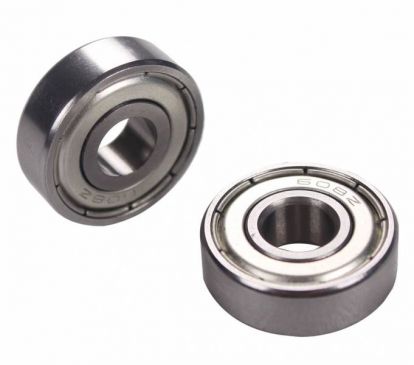

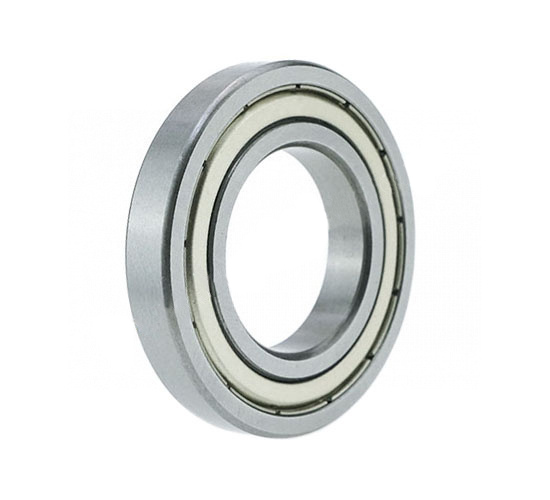

Подшипник 22x8x7 радиальный

2

pic3

7

Подшипник 10x3x4 радиальный

3

pic4

8

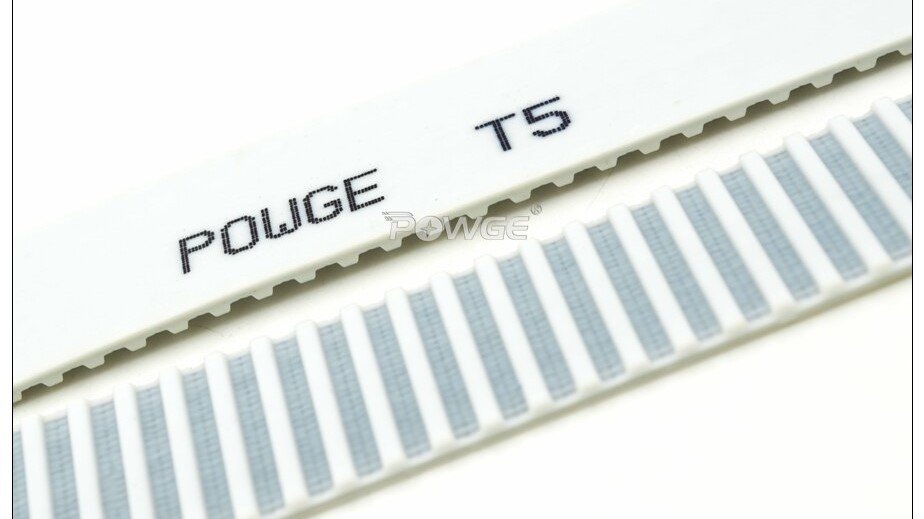

Ремень Т5 ширины 16мм длины 440мм

1

pic5

9

Вал 8x112

1

pic6

10

Нема14 35мм

1

pic7

11

J4Cap

2

pic8

12

J4Ring

1

pic8

13

J3 tens

1

pic8

14

J4Main1

1

pic8

15

J4MCap

1

pic8

16

J4Main2

1

pic8

17

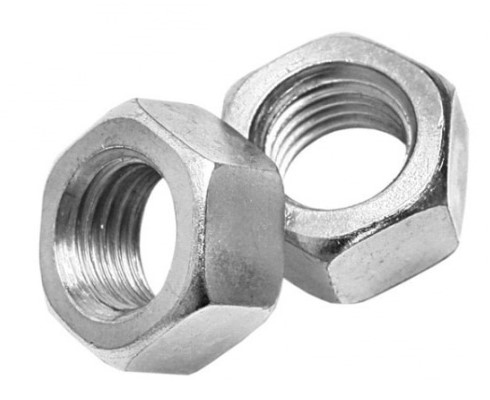

Гайка М4

6

pic9

17

Шкив 27Т5-10 диаметр 5 мм

1

pic9

_images/%D0%A0107.jpg

Сборка

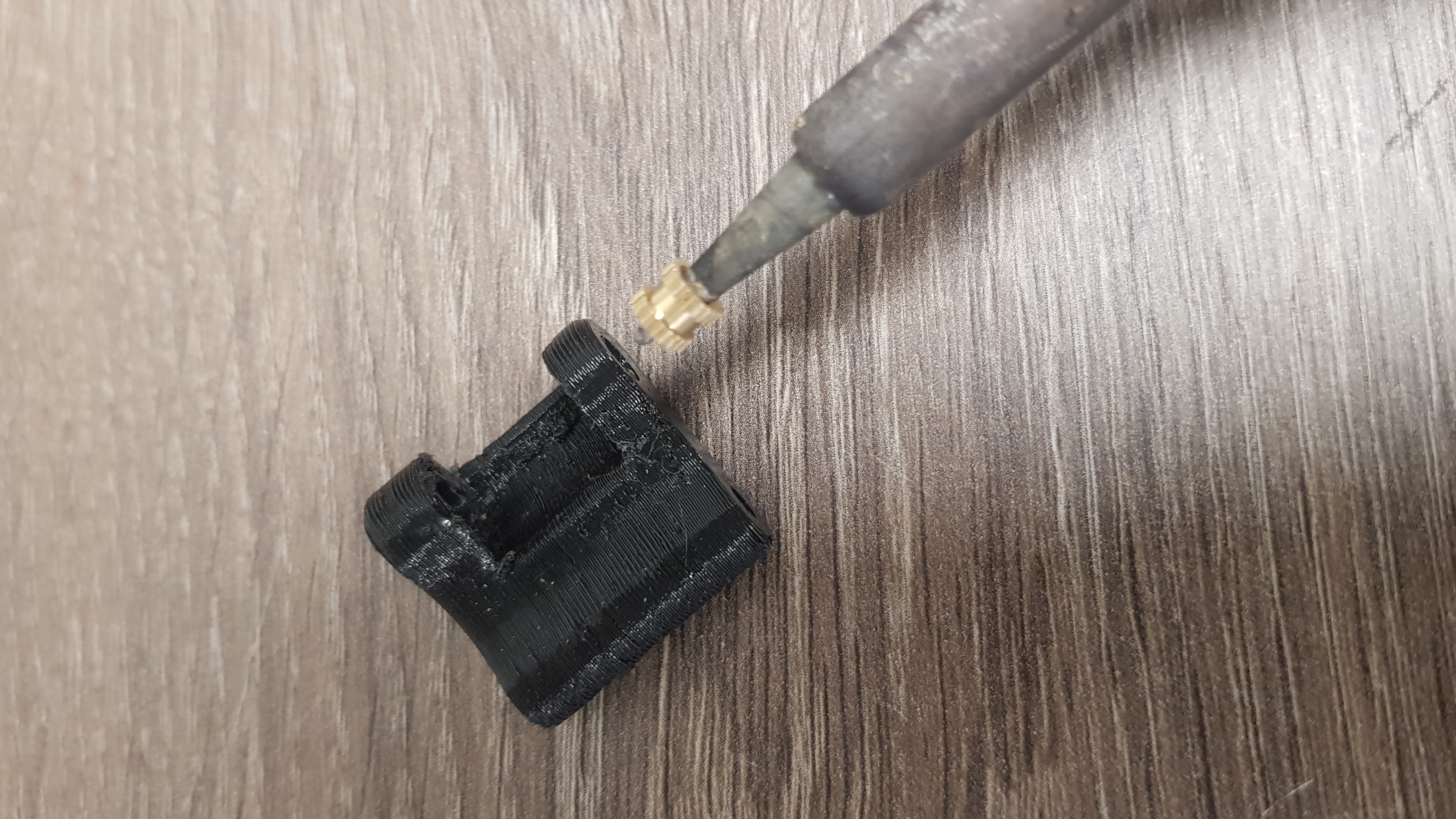

Сборка третьего начинается с установки вплавляемых втулок М3x10 в J3 tens (натяжитель ремня).

_images/%D0%A01112.jpg

Результат данных действий вы можете наблюдать на нижней фотографии.

_images/%D0%A0127.jpg

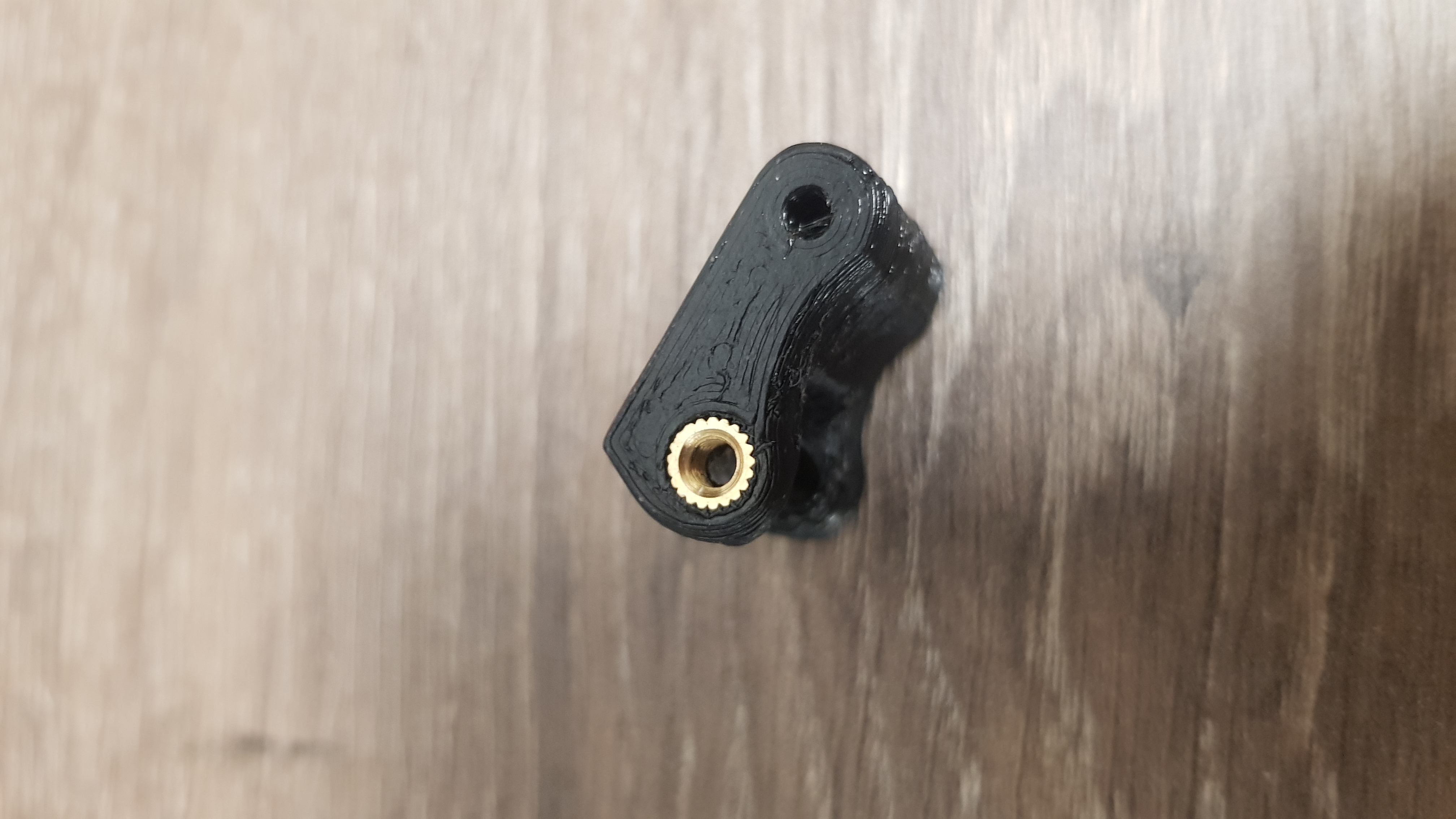

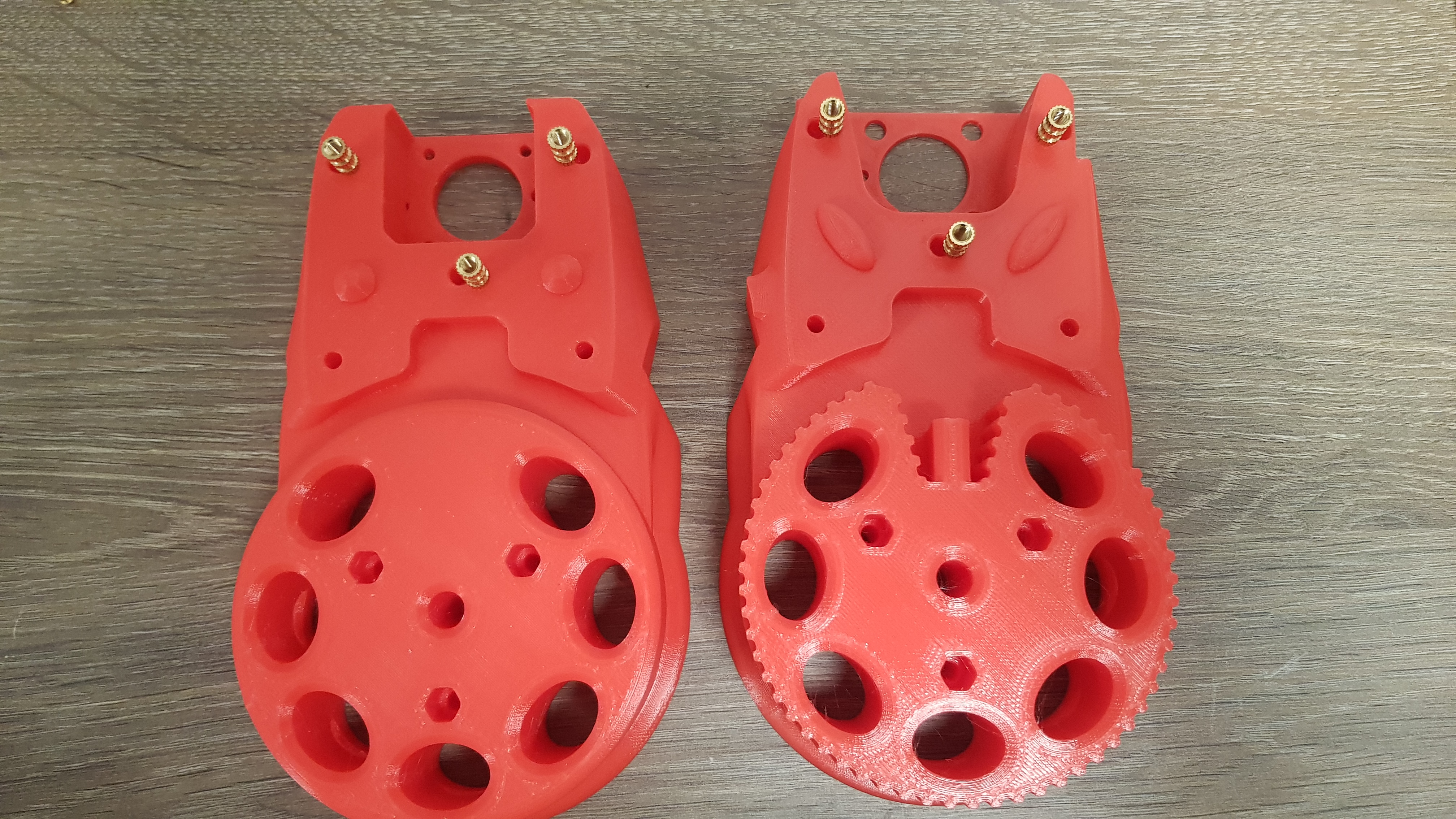

Вплавим вплавляемые втулки М4x10 в количестве шести штук в J3 main p1 и J3 main p1 вокруг полости, куда будет вставляться мотор.

_images/%D0%A0136.jpg

Результат можете наблюдать ниже.

_images/%D0%A0146.jpg

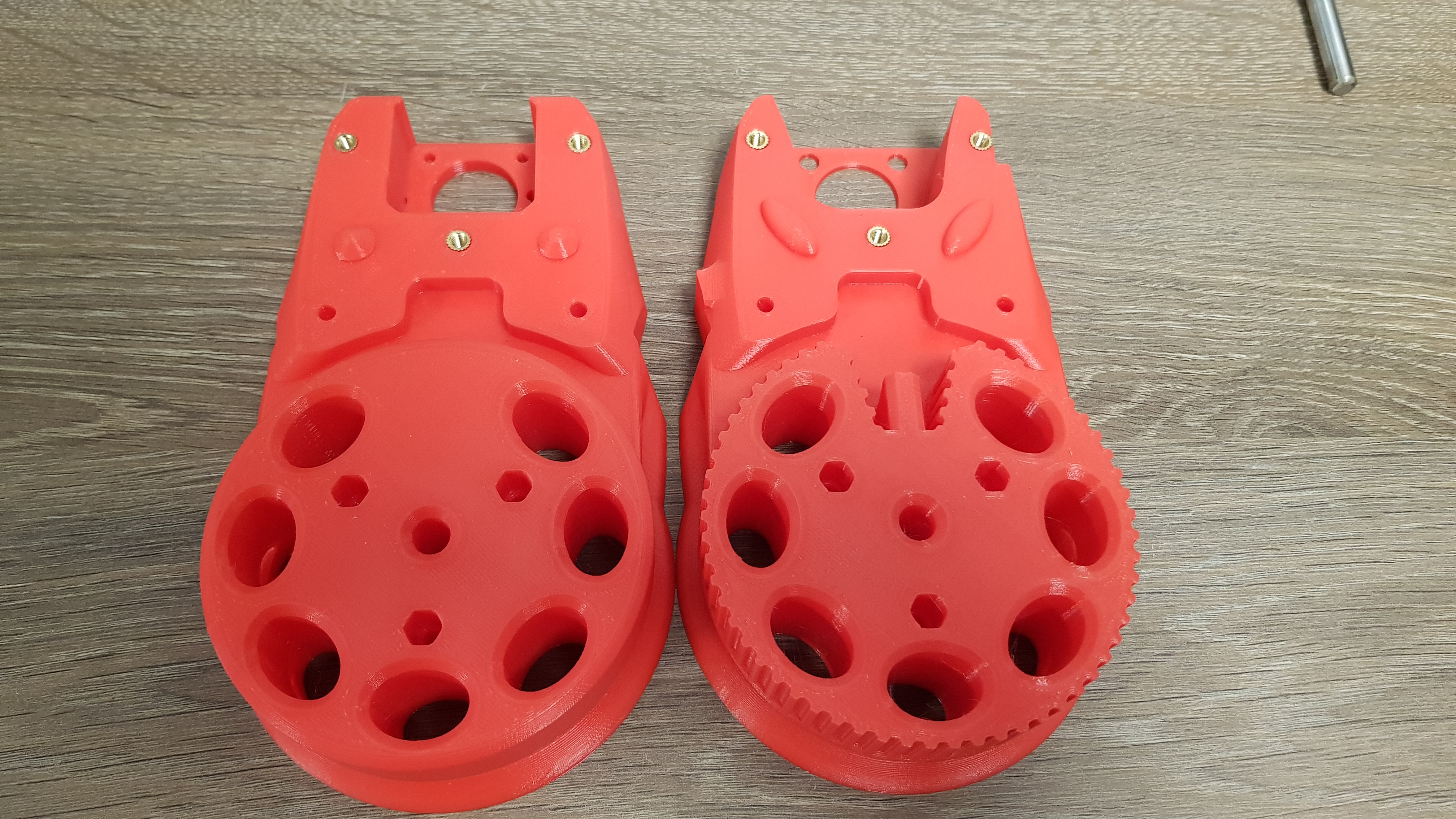

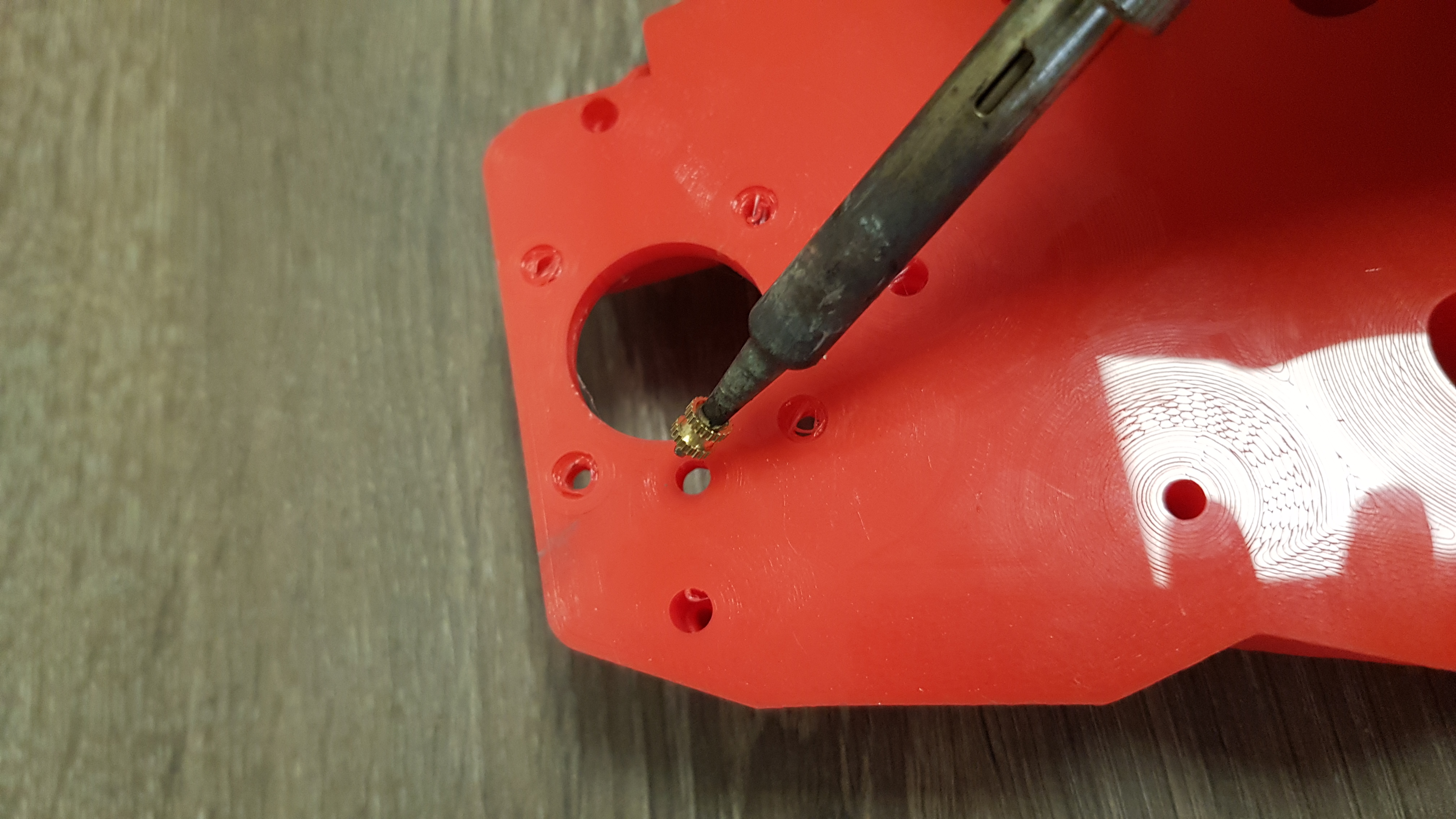

Вставляем вплавляемую втулку М3x4 в отверстие, которое указано на картинке.

_images/%D0%A0156.jpg

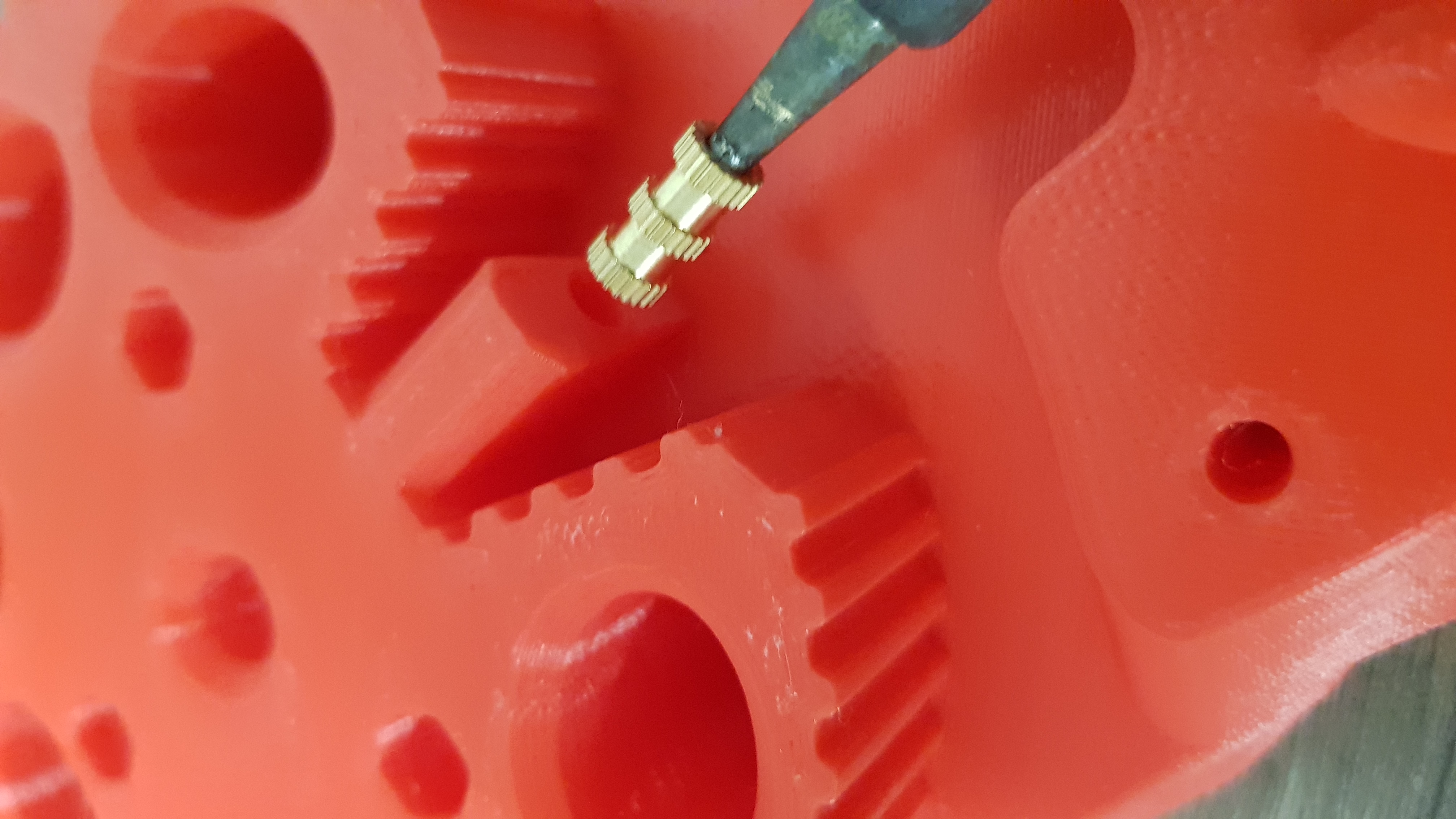

Вставляем вплавляемую втулку М3x10 в отверстие, которое указано на картинке.

_images/%D0%A0166.jpg

Результат можете наблюдать ниже.

_images/%D0%A0176.jpg

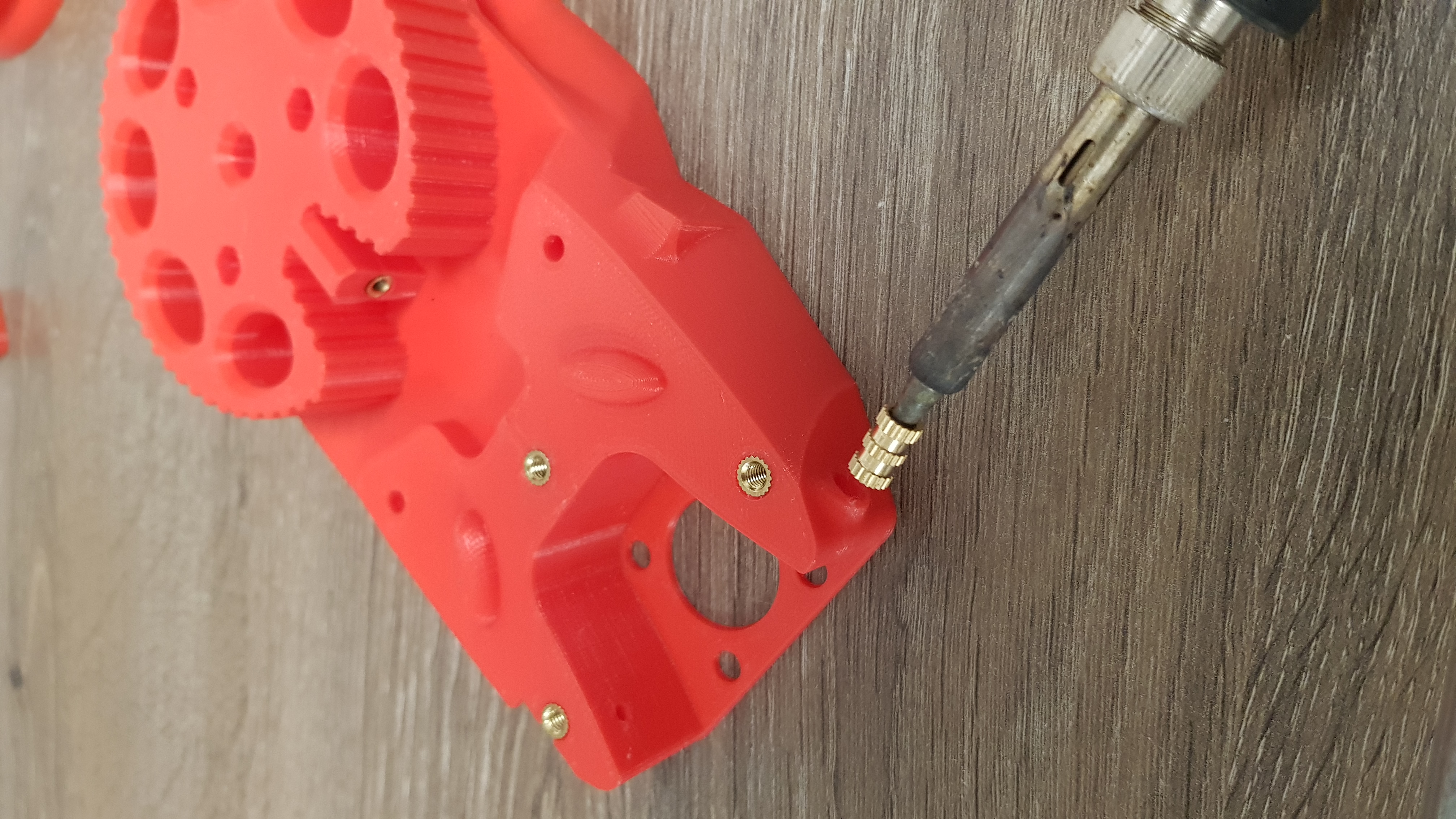

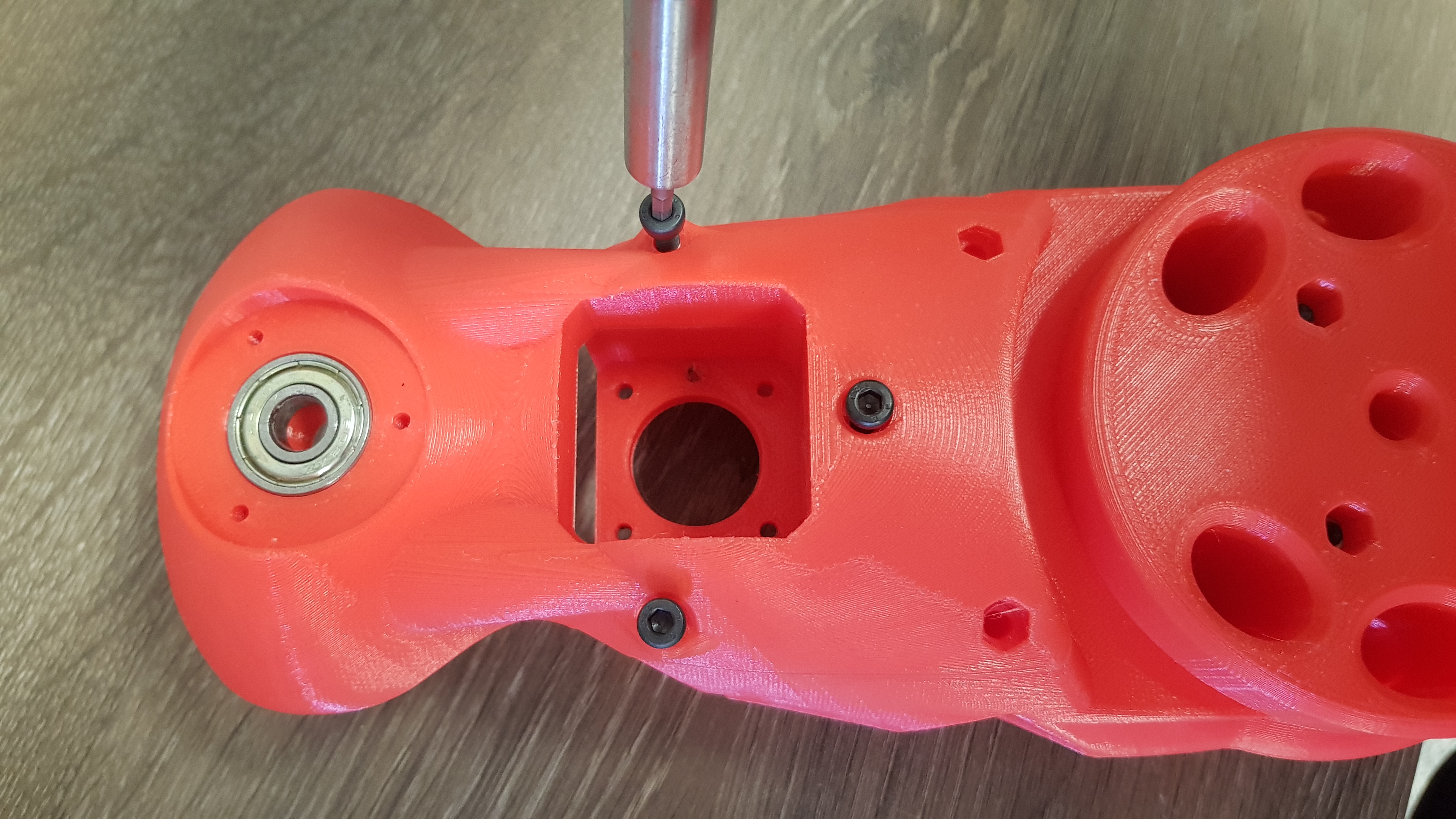

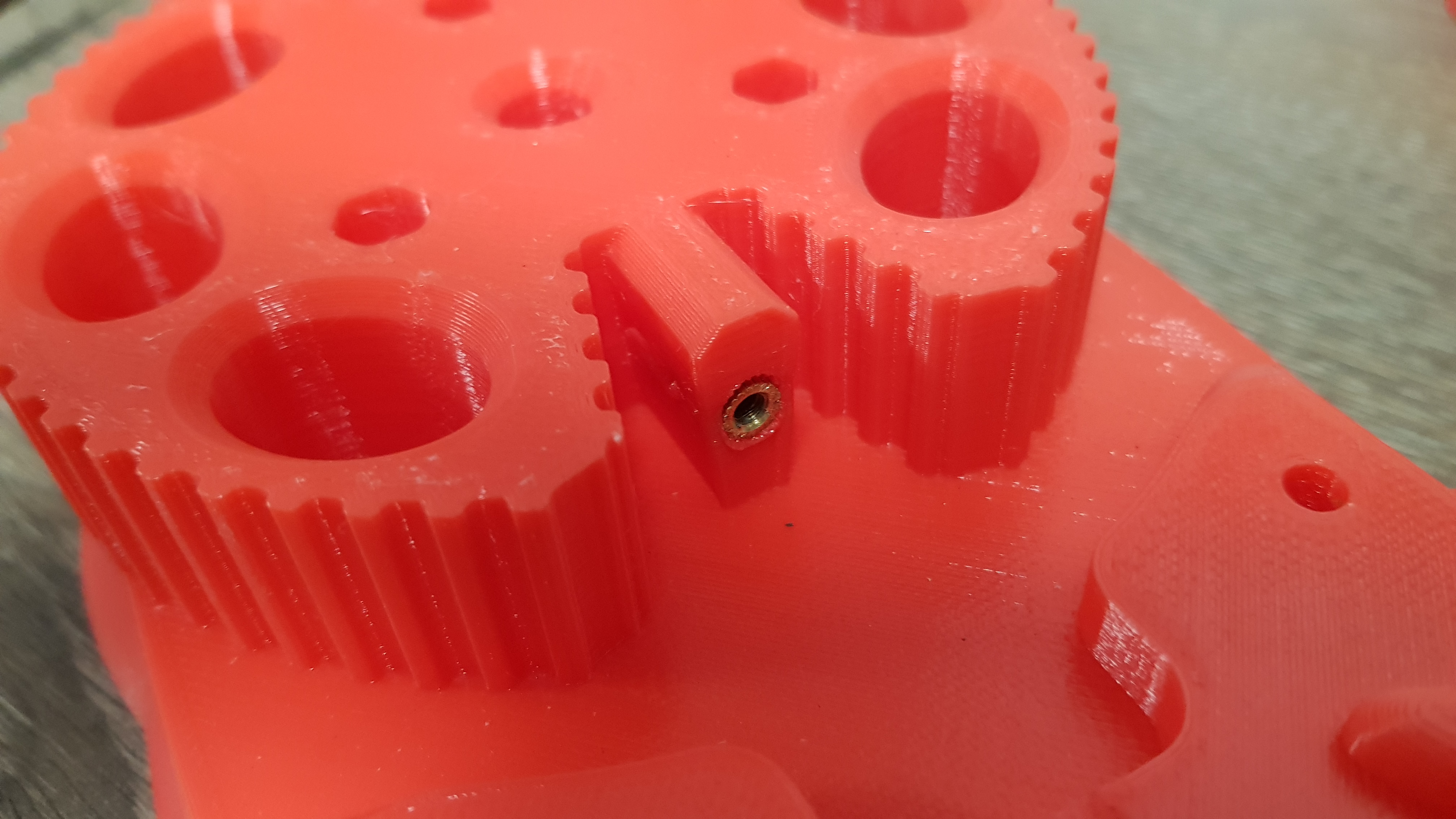

Вставляем вплавляемую втулку М4x10 в отверстие, которое указано на картинке.

_images/%D0%A0186.jpg

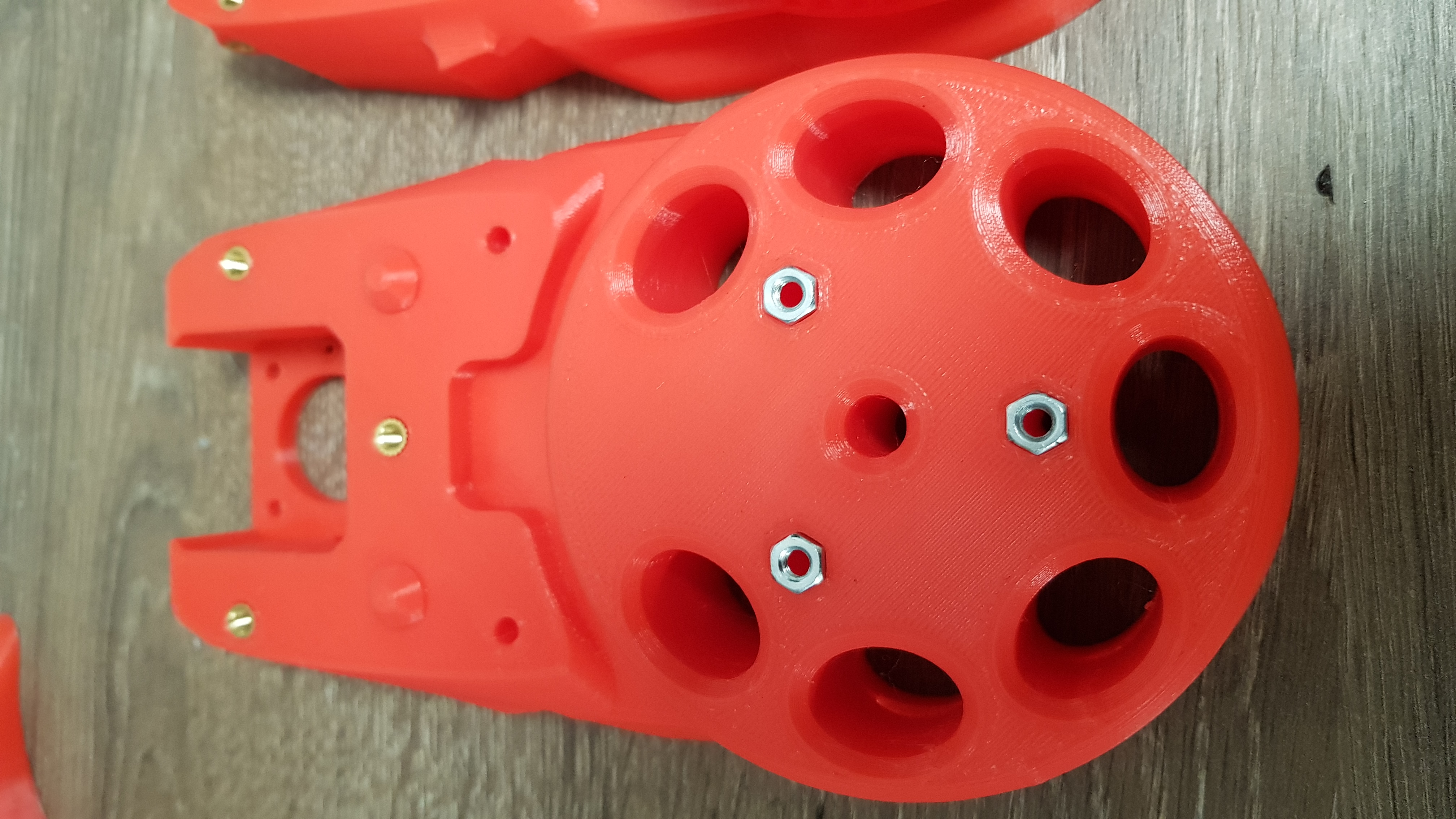

Вставим 3 гайки М4 в пазы для них, как показано на картинке (можете вставлять гайки с любой из сторон J3 main p1 или J3 main p2 ).

_images/%D0%A0196.jpg

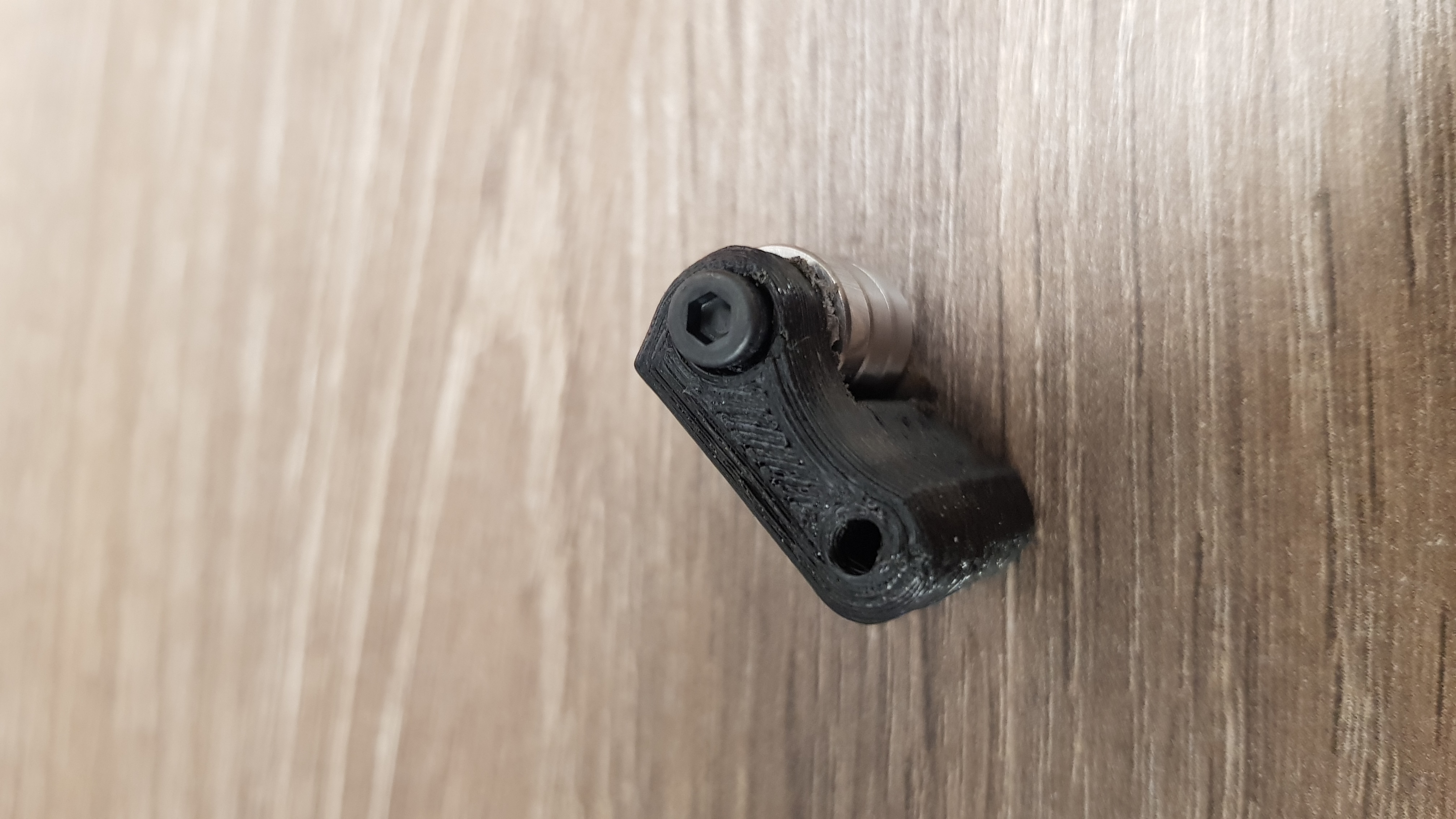

Вставим болт М3x20 с тремя подшипниками 10x3x4 в натяжитель ремня и затягиваем его так, чтобы подшипники свободно крутились.

_images/%D0%A0206.jpg

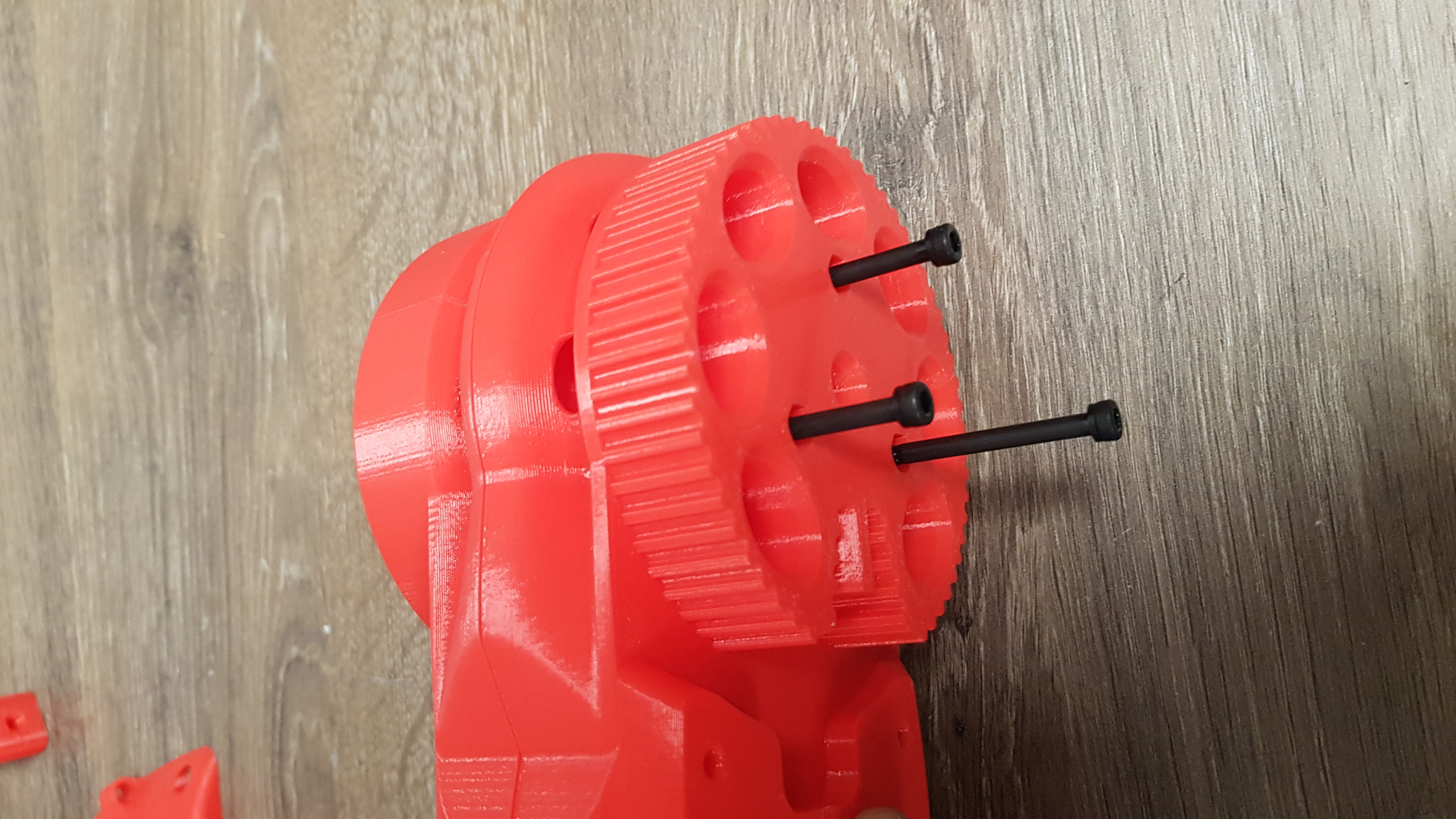

Далее вставляем болт М4x55 в соединенные между собой J3 main p1 и J3 main p2, как на картинке.

_images/%D0%A02110.jpg

Результат можете наблюдать на нижней картинке.

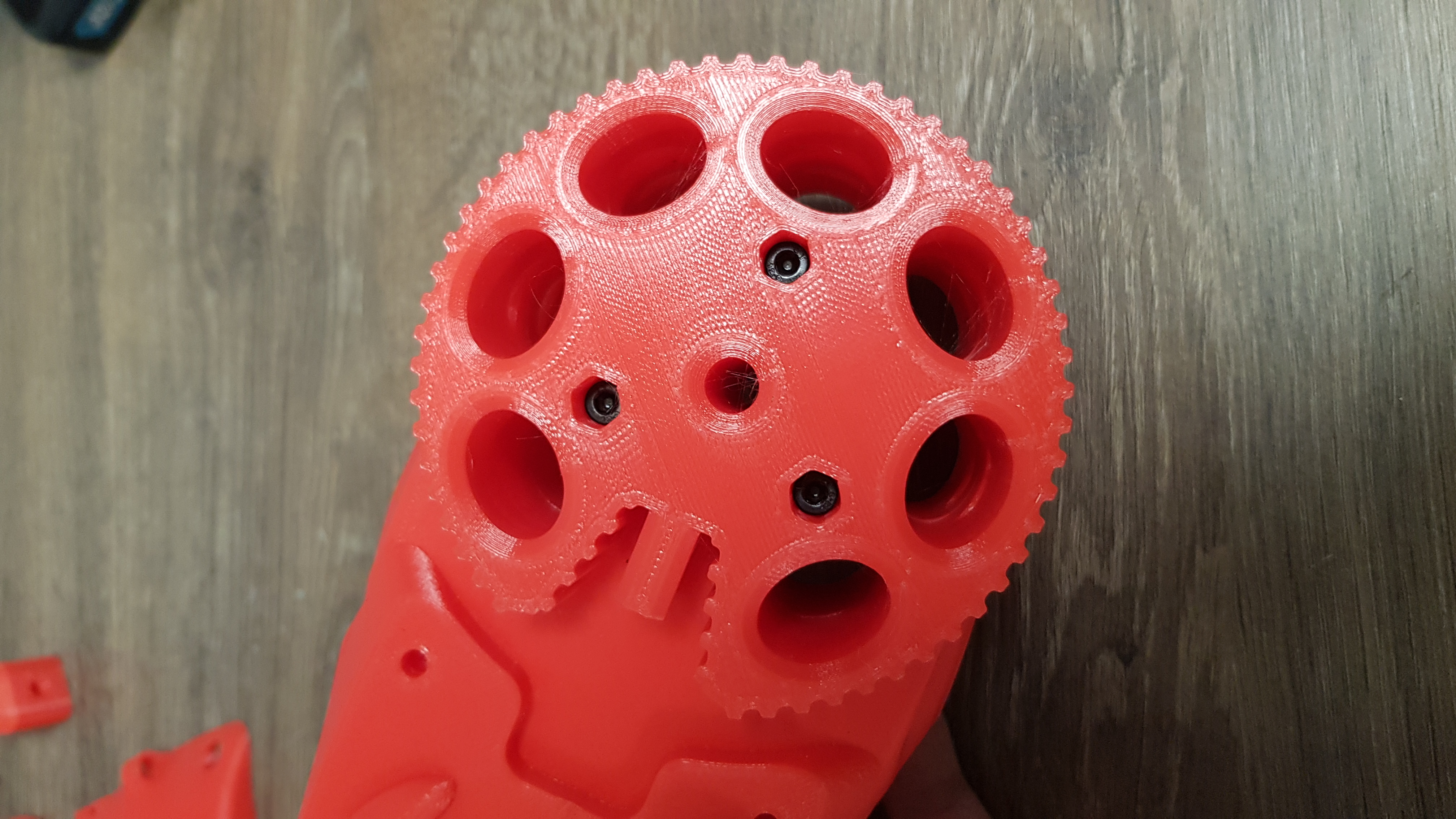

_images/%D0%A0227.jpg

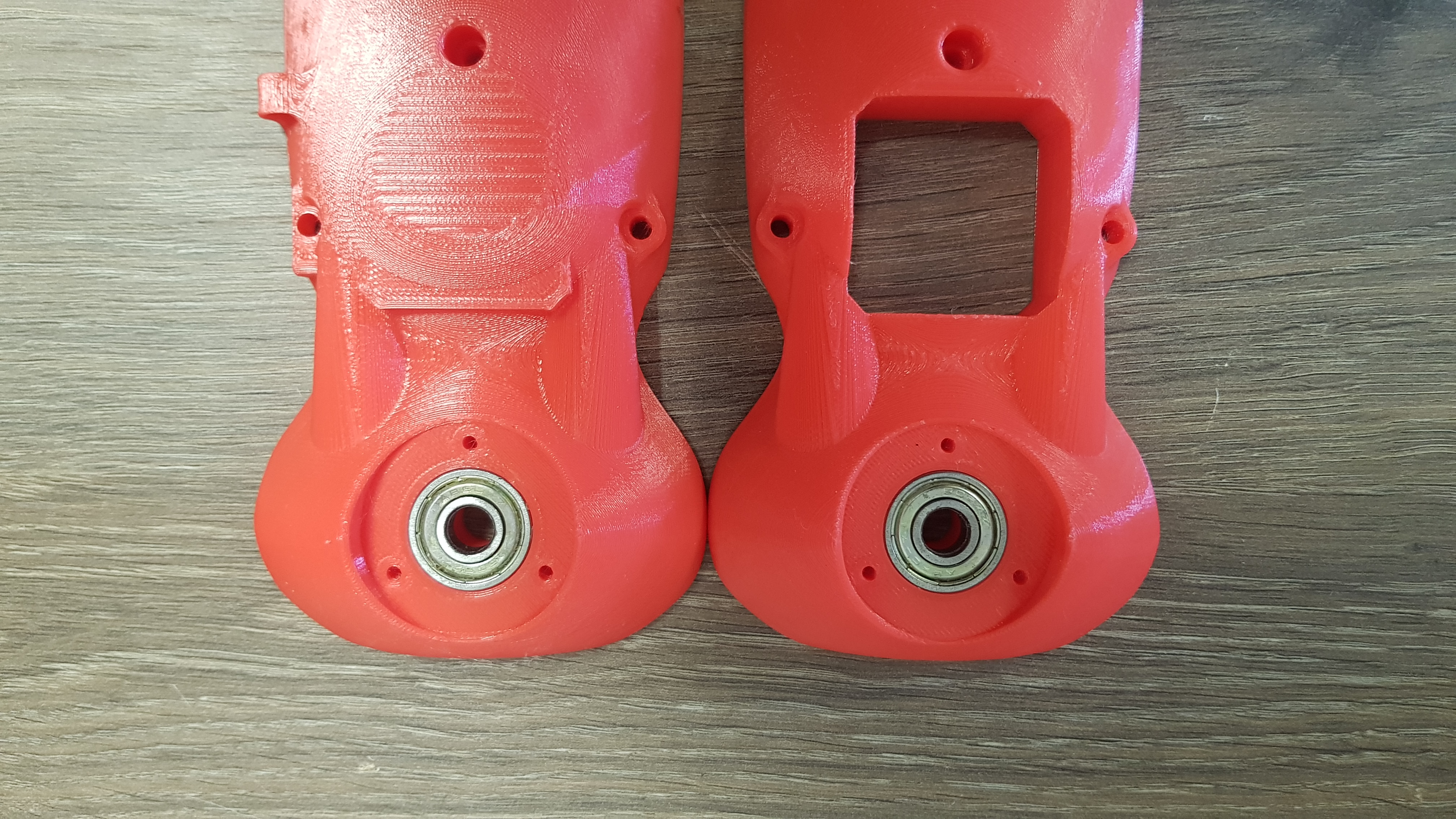

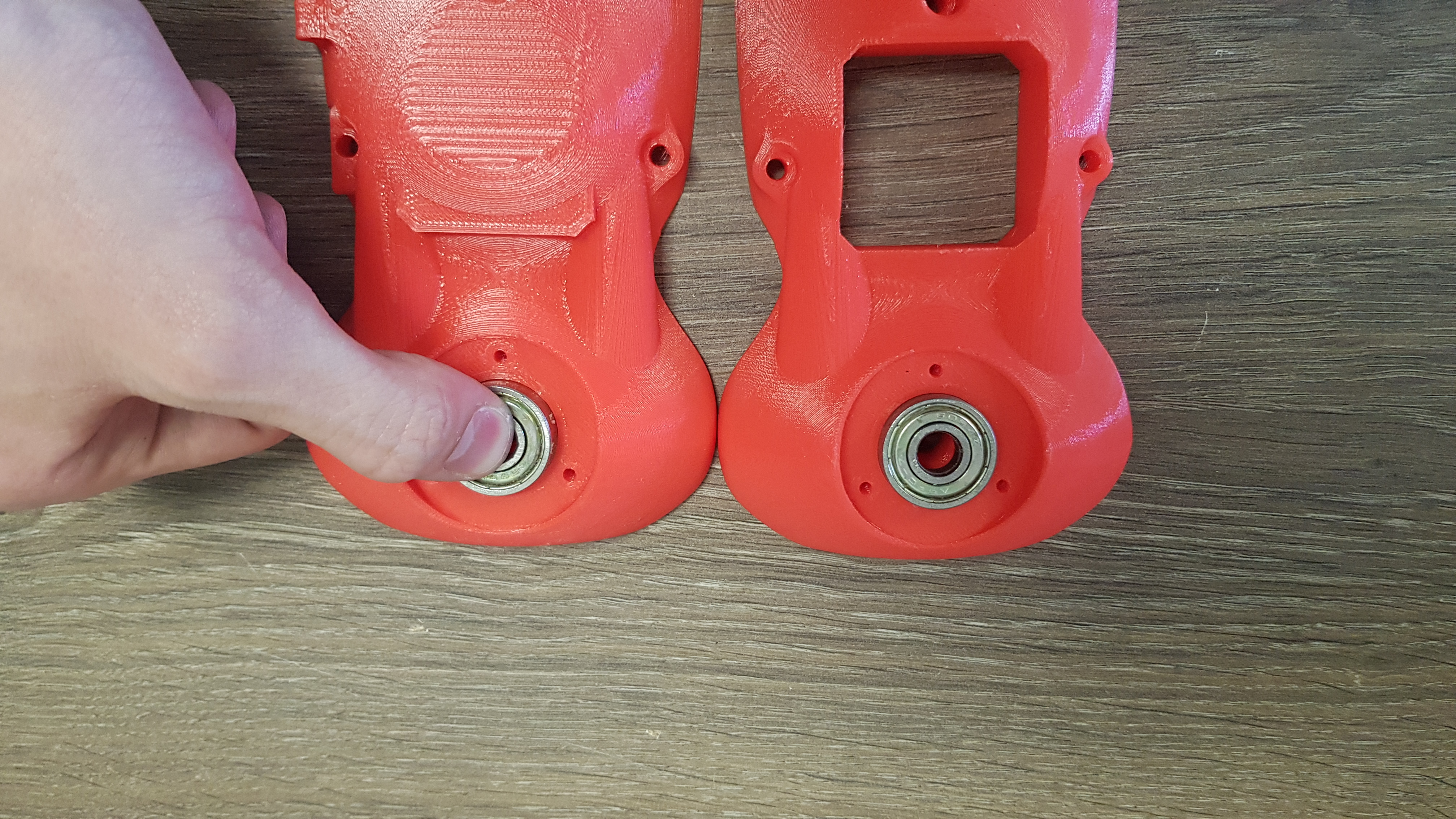

Вставляем подшипники 22x8x7 в отверстия, как показано на картинке.

_images/%D0%A0236.jpg

Вставляться подшипники должны до упора. В результате у вас должно получиться то, что изображено на нижней картинке.

_images/%D0%A0246.jpg

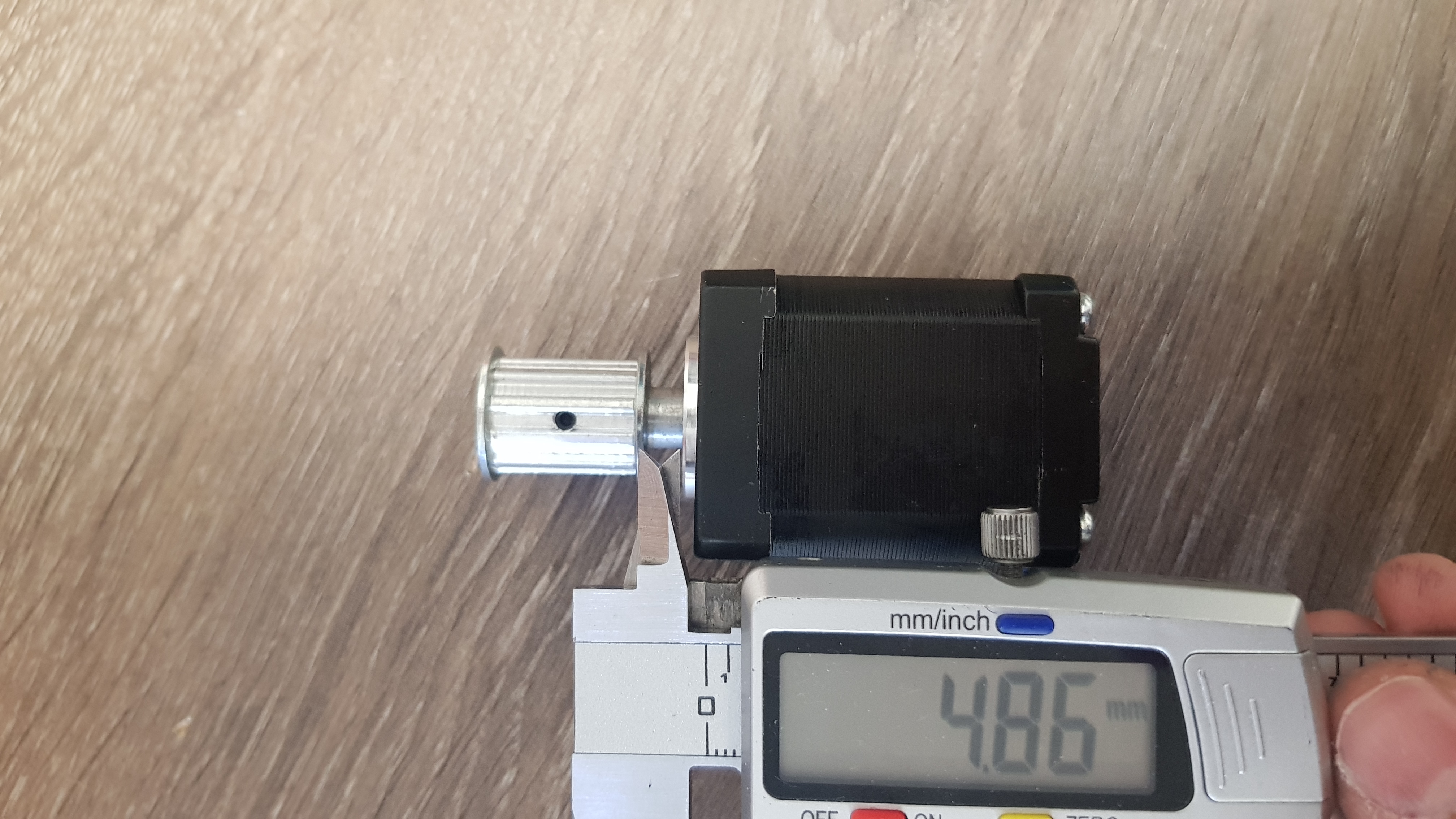

Поместим шкив 27Т5-10 с внутренним диаметром 5мм на вал шагового двигателя nema 14 и с помощью штангенциркуля выставим расстояние между двигателем и шкивом примерно 4.86 мм.

_images/%D0%A0255.jpg

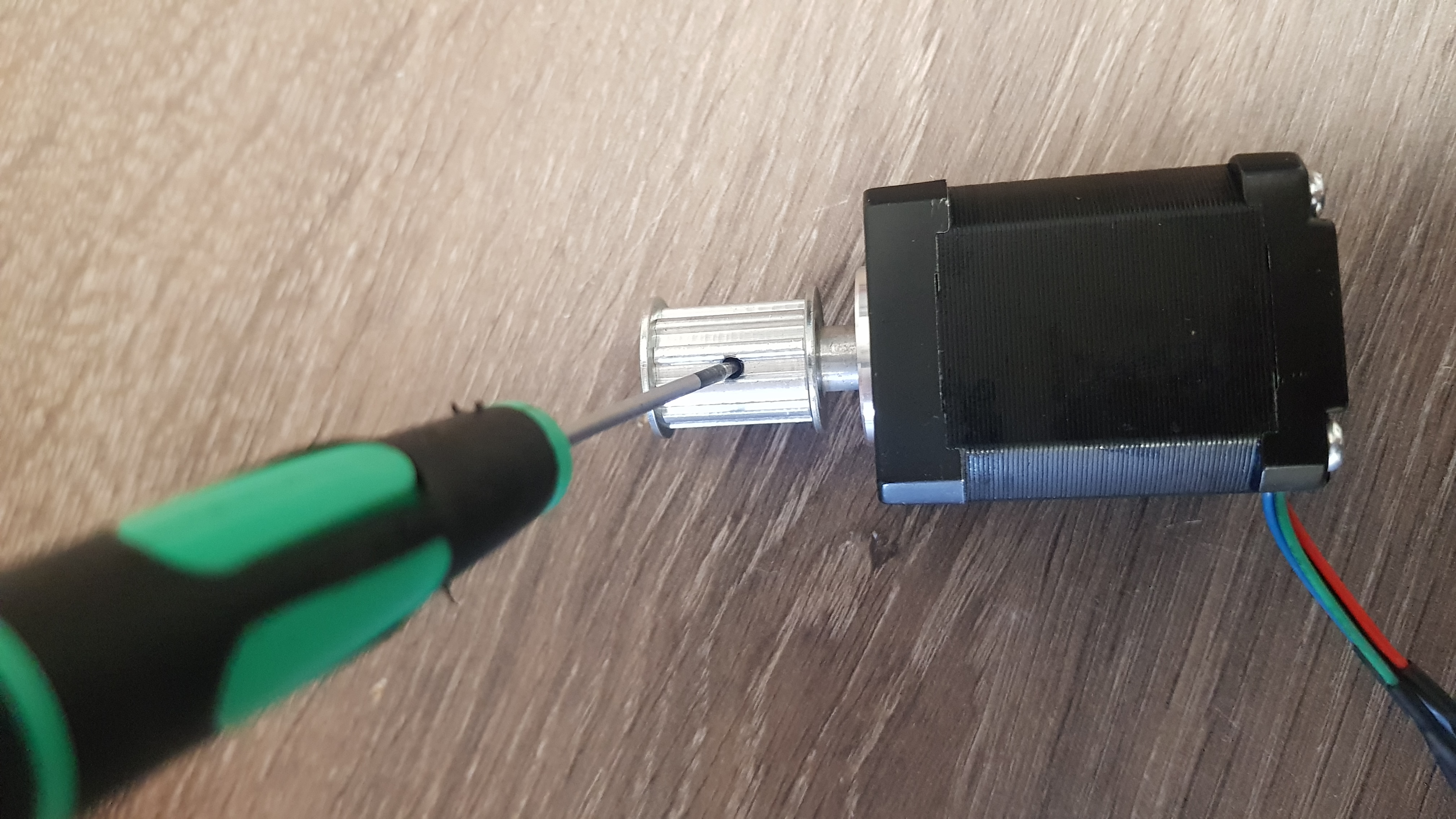

Закрутим фиксирующий винт для закрепления шкива на валу шагового двигателя.

_images/%D0%A0265.jpg

Вкрутим болты М4x20 цилиндрические, для скрепления J3 main p2 и J3 fxnear 2.

_images/%D0%A0275.jpg

Результат на картинке ниже:

_images/%D0%A0284.jpg

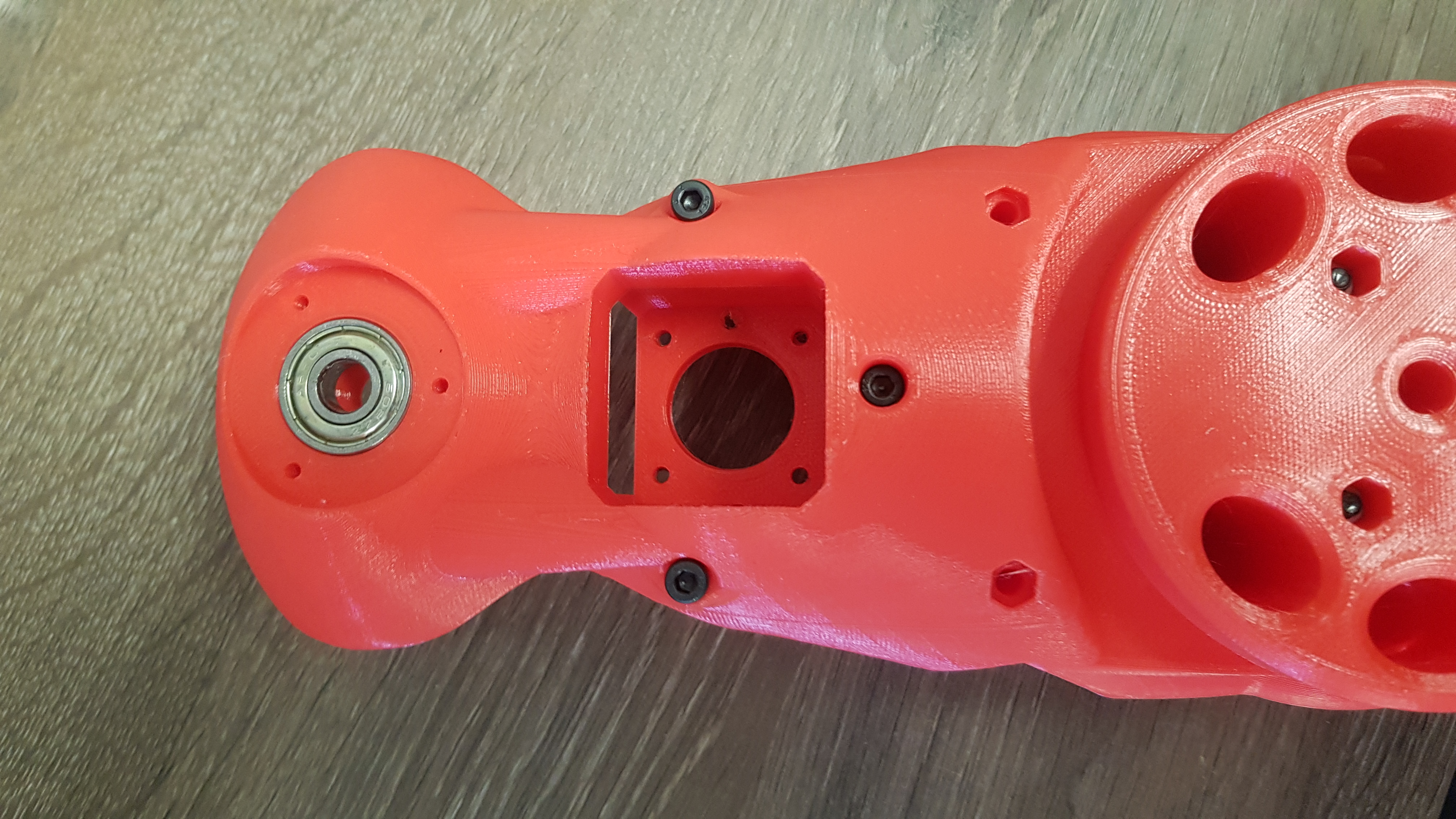

Вставим шаговый двигатель nema 14 в отвертсие, как показано на картинке.

_images/%D0%A0294.jpg

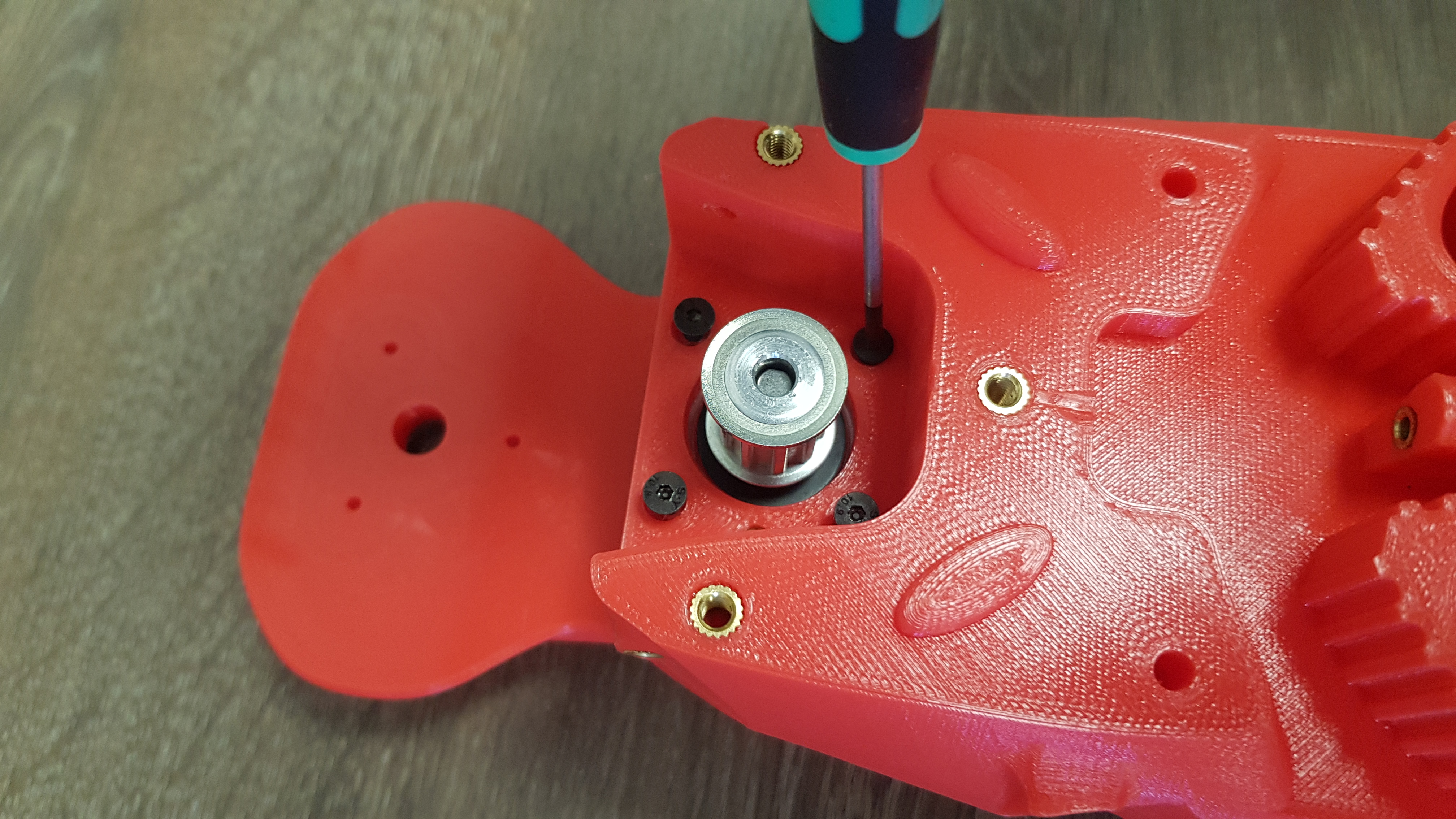

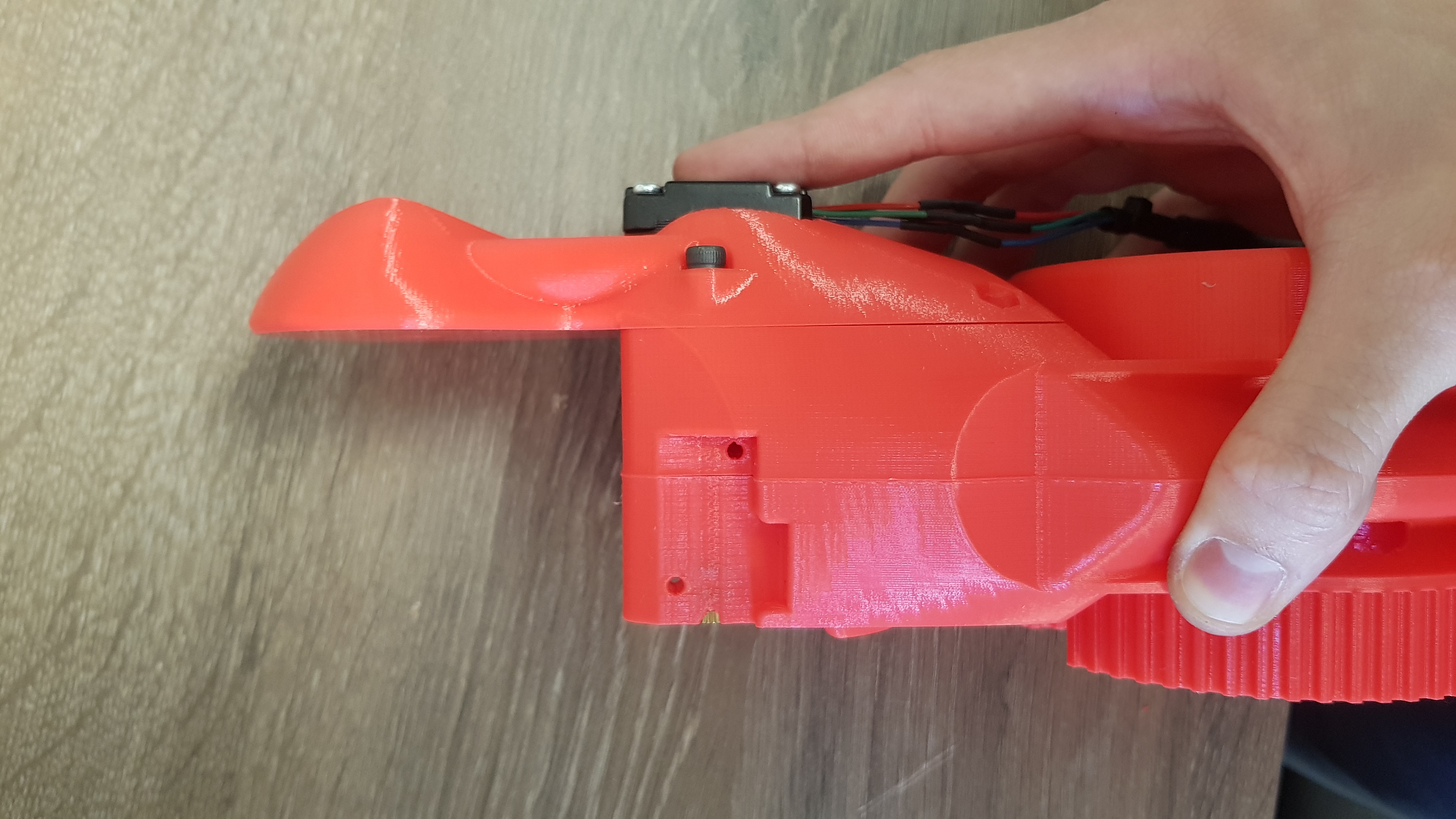

Закрепим двигатель потайными болтами М3x10, как показано на картинке.

_images/%D0%A0304.jpg

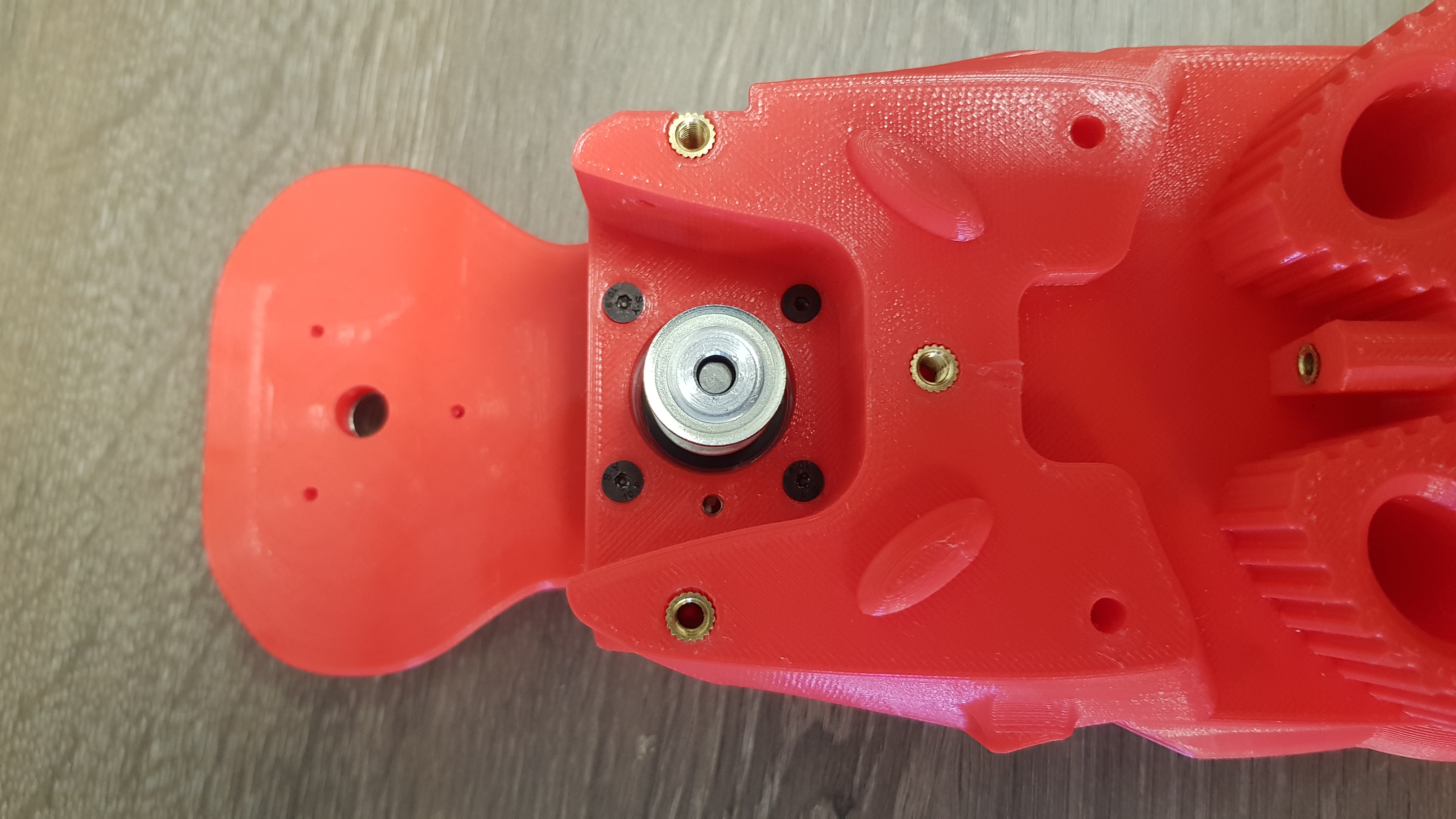

Результат на картинке ниже:

_images/%D0%A03110.jpg

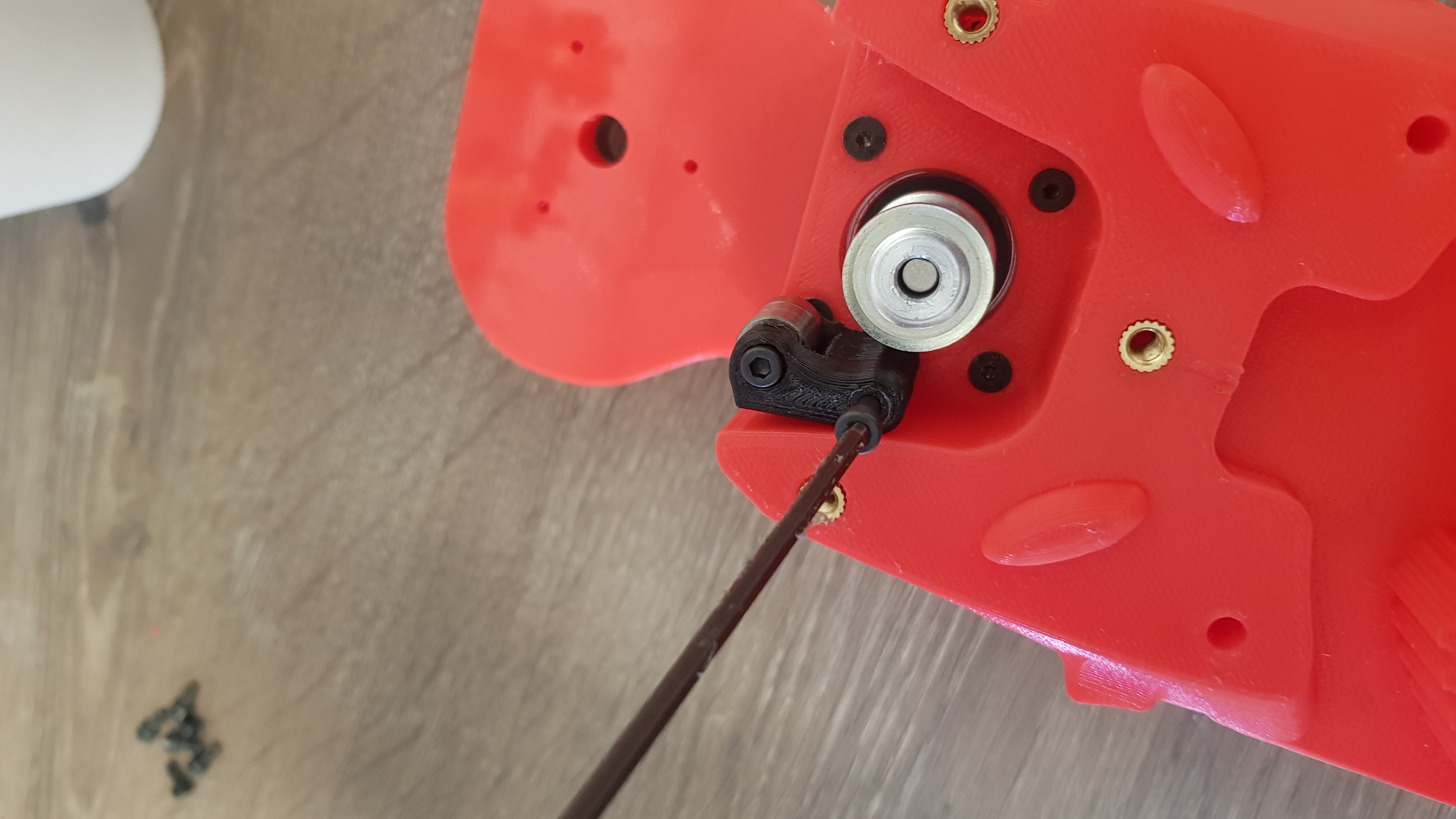

Закрепим натяжитель болтом М3x30, как показано на картинке.

_images/%D0%A0324.jpg

Результат на картинке ниже:

_images/%D0%A0334.jpg

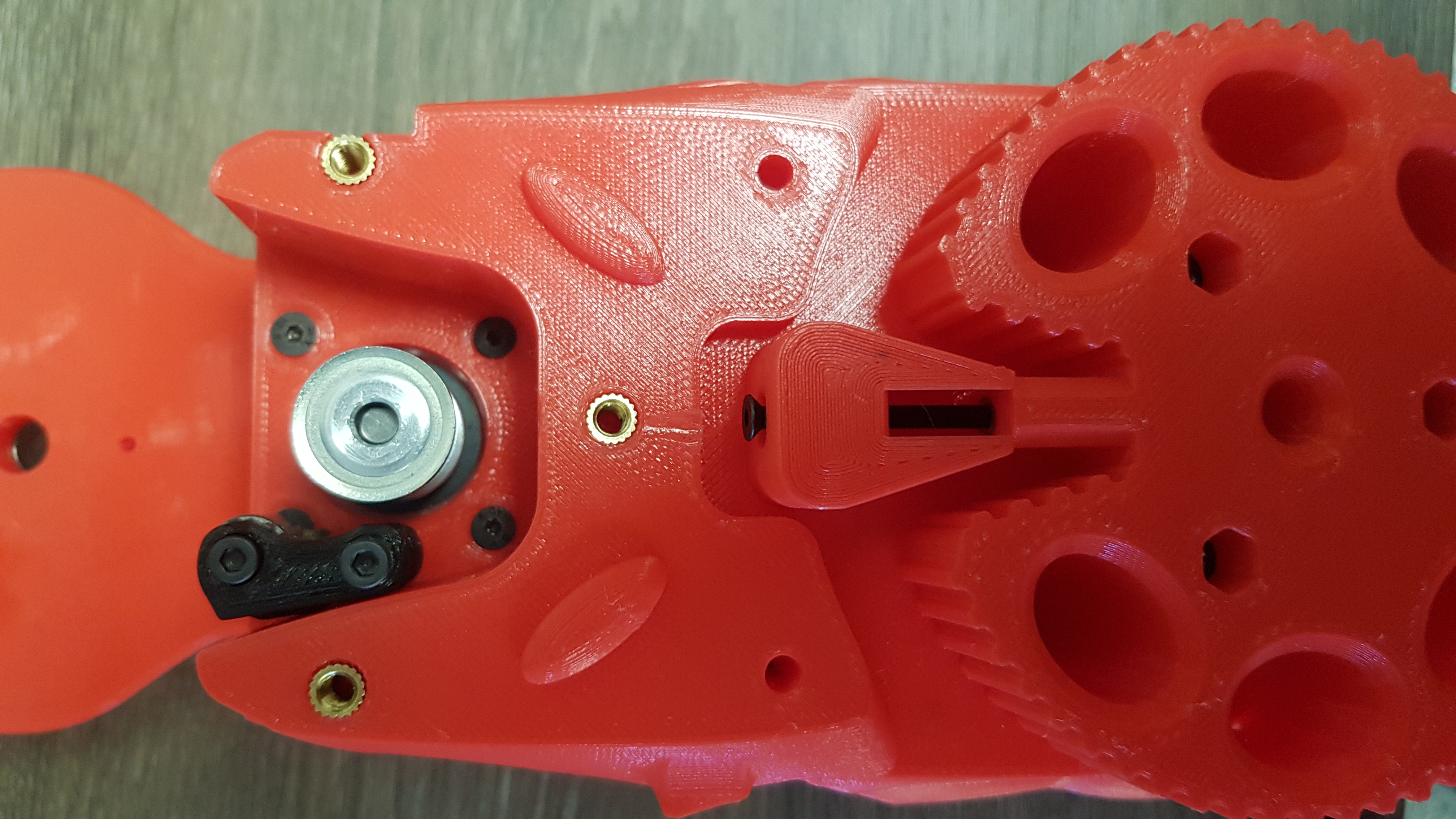

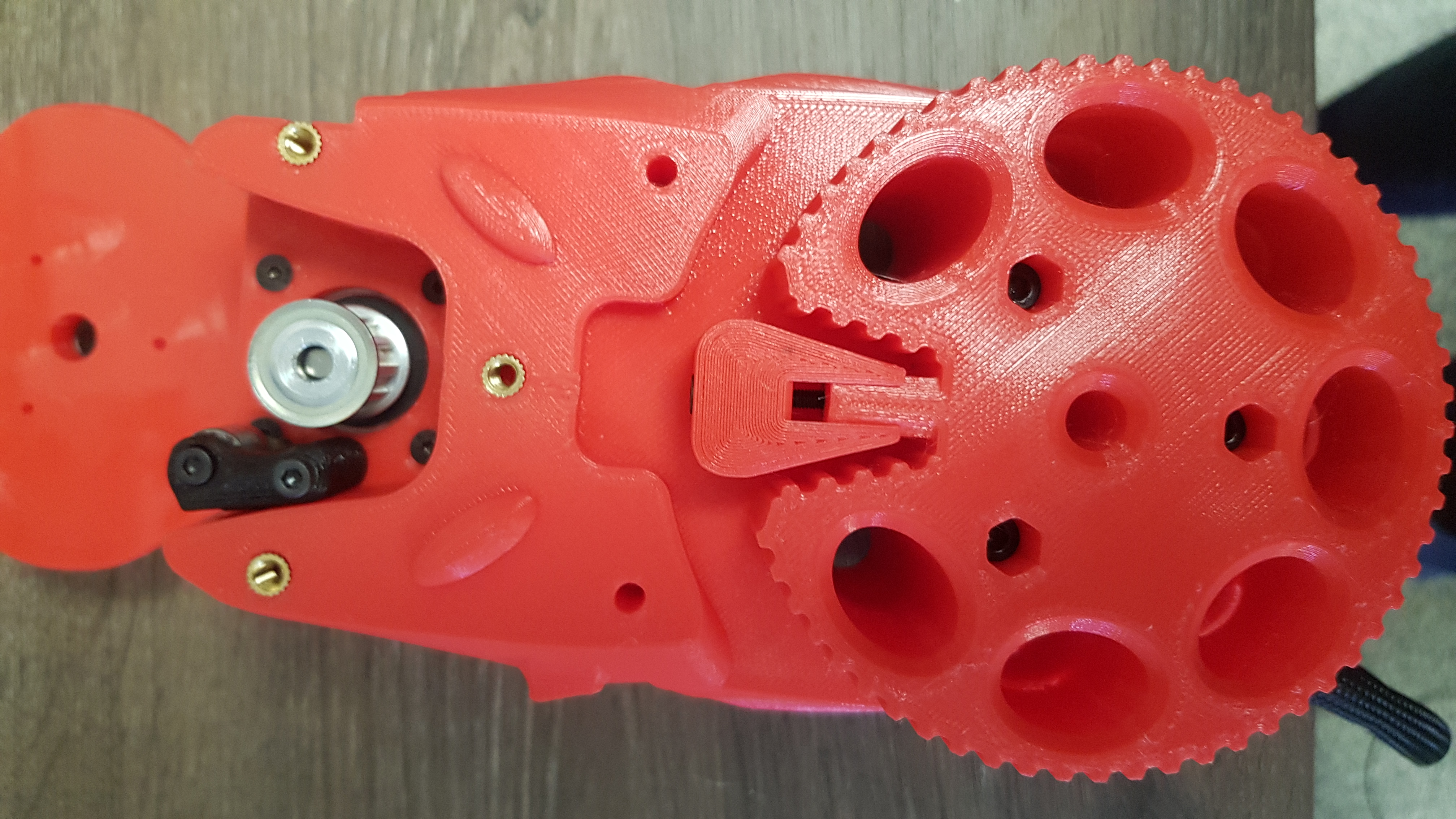

Установите J3 p3 вместе с потайным болтом М3x20 в паз, как показано на картинке.

_images/%D0%A0344.jpg

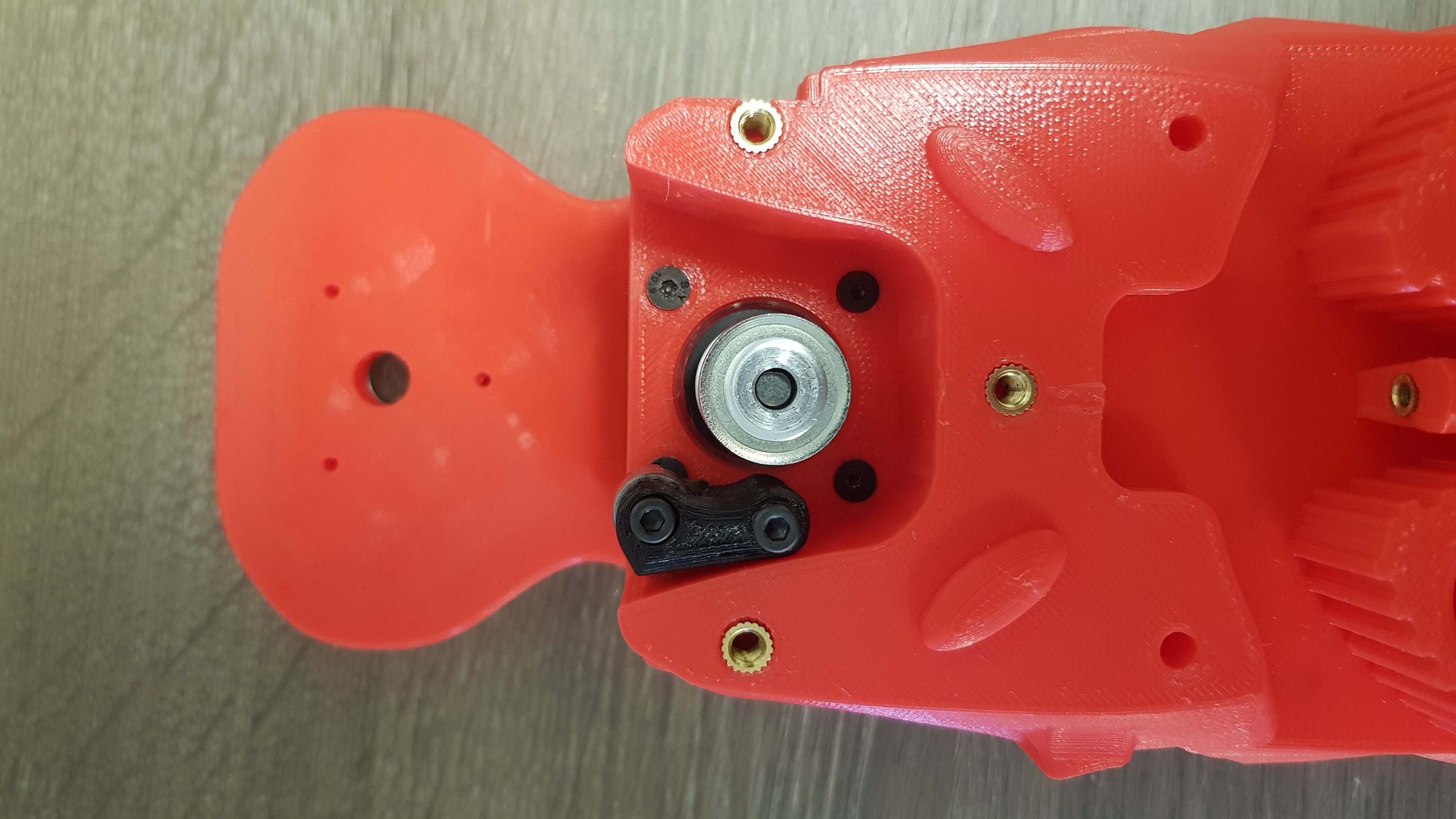

Немного закрутите его до состояния, как показано на картинке.

_images/%D0%A0354.jpg

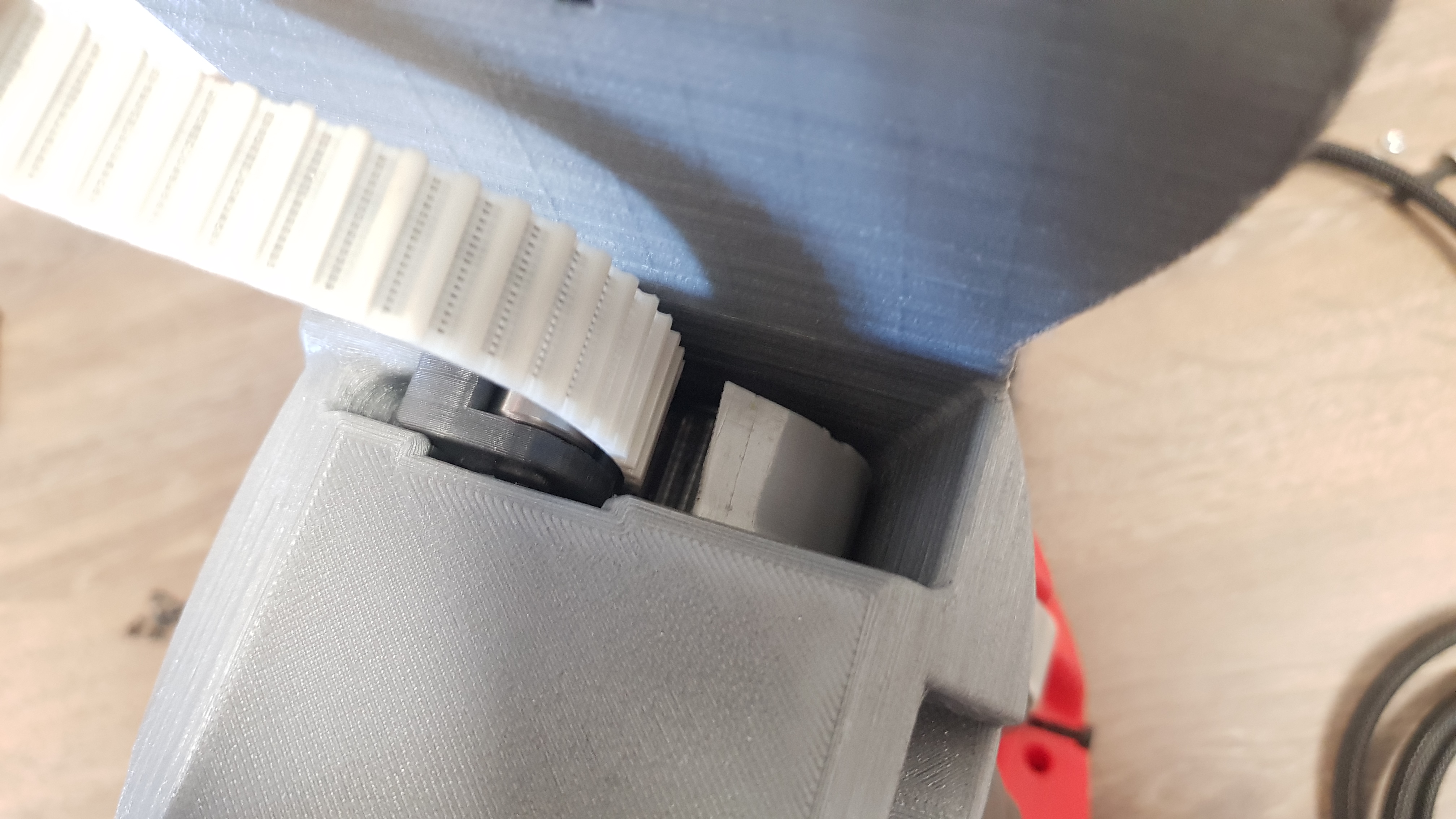

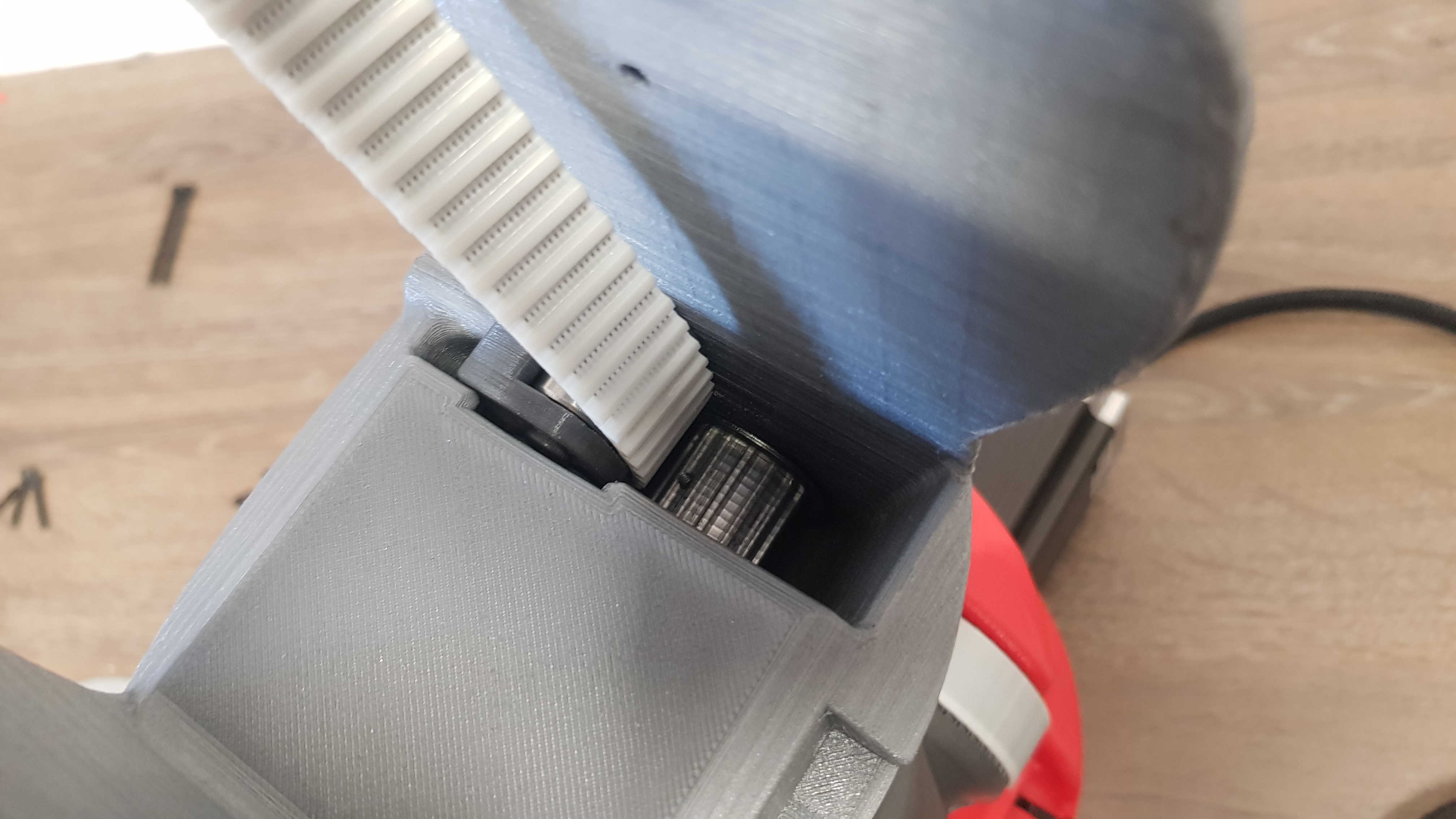

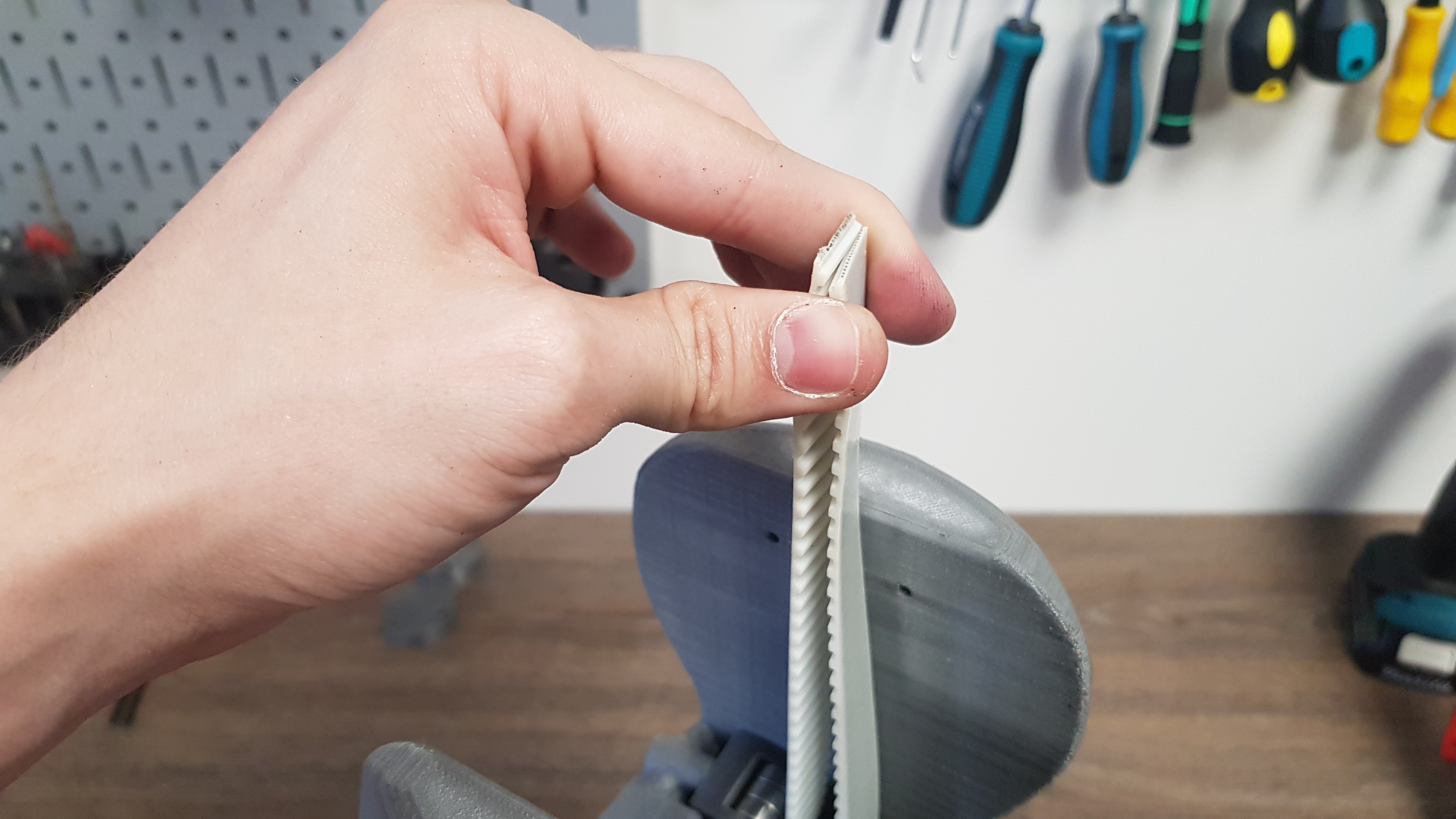

Проденьте ремень Т5 ширины 16мм длины 440 мм J2 main, как показано на картинках ниже (чтобы проще продеть, предварительно загните кончик ремня).

_images/%D0%A0364.jpg
_images/%D0%A0374.jpg
_images/%D0%A0384.jpg

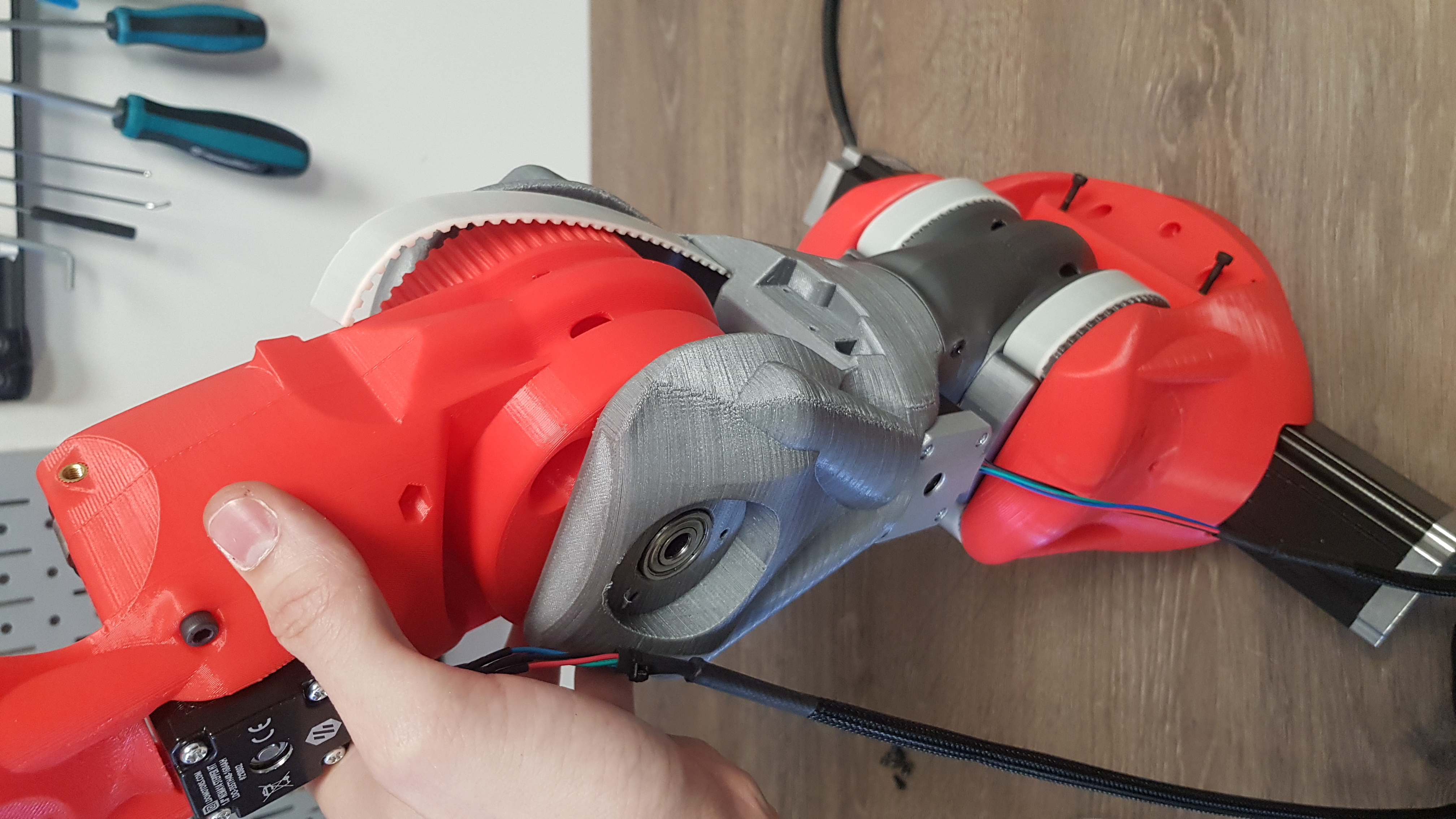

Вставьте собранное третье звено в J2 main, как показано на картинке.

_images/%D0%A0394.jpg

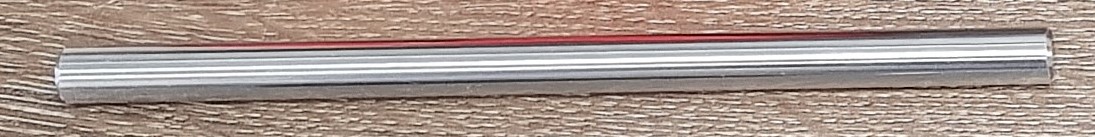

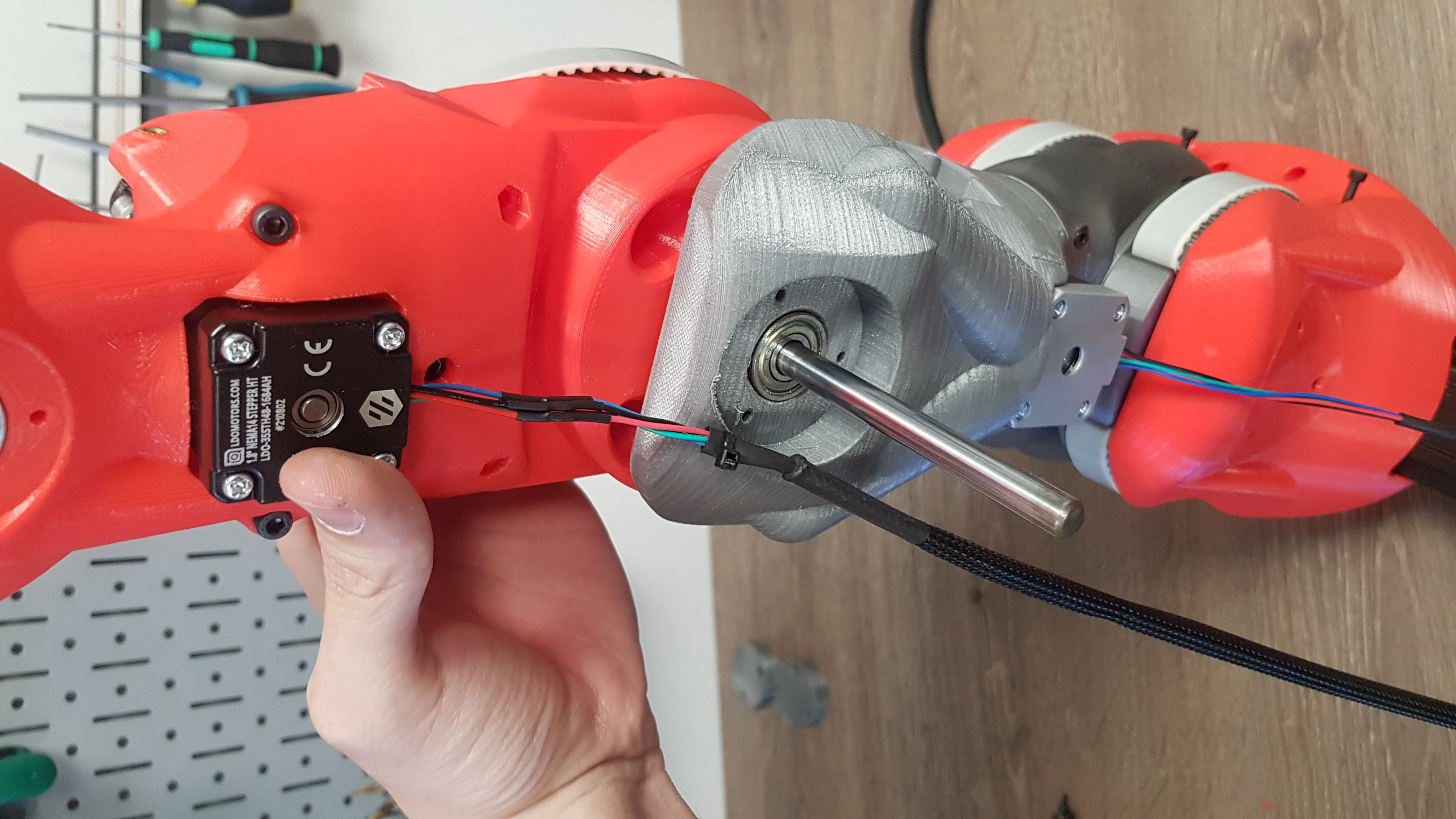

Вставье вал 8x112 в предыдущее звено, чтобы закрепить третье звено.

_images/%D0%A0404.jpg

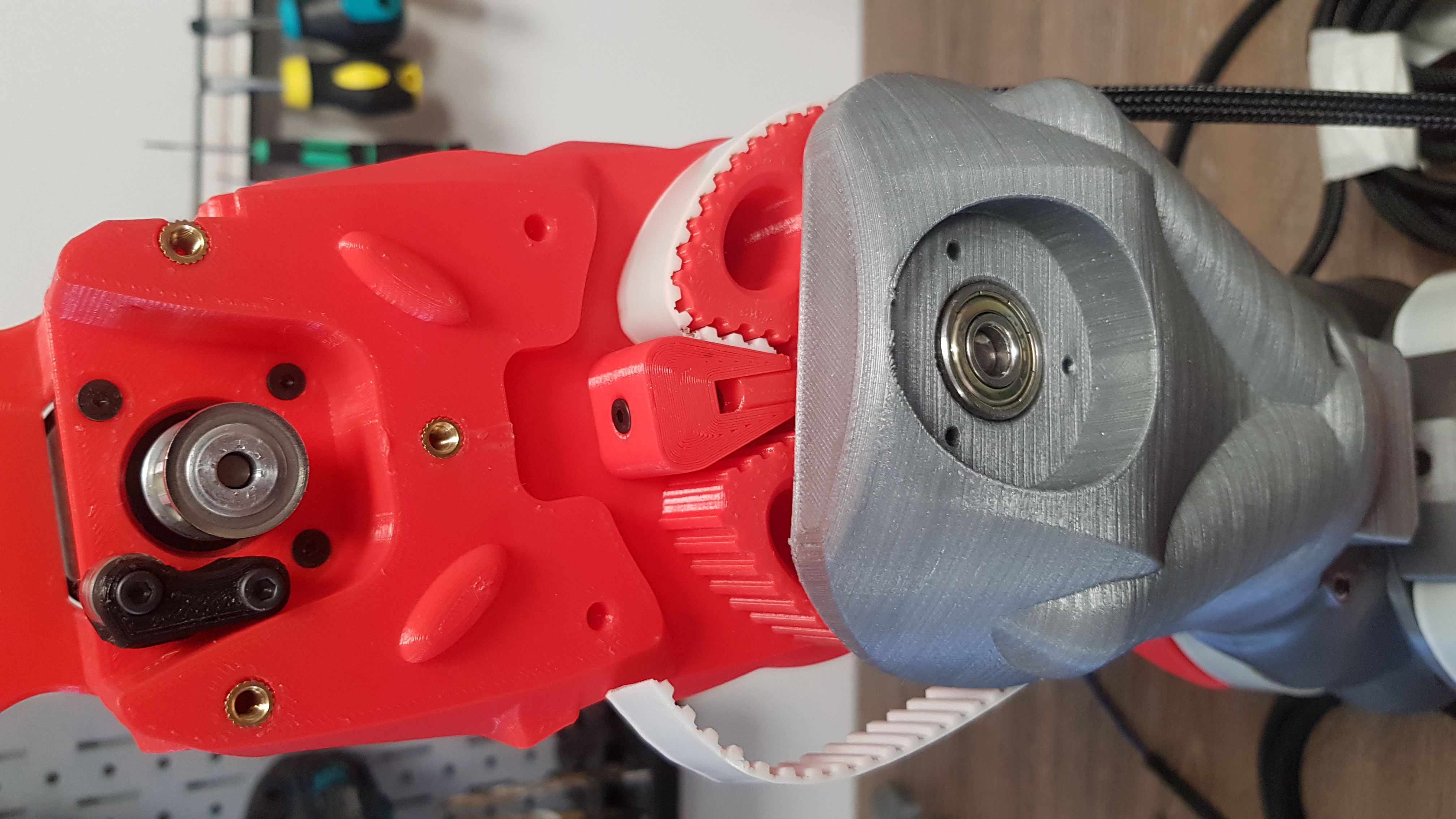

Вставьте один конец ремня в паз, как показано на картинке.

_images/%D0%A04110.jpg

Натяните ремень и вставьте второй конец ремня в паз.

_images/%D0%A0424.jpg

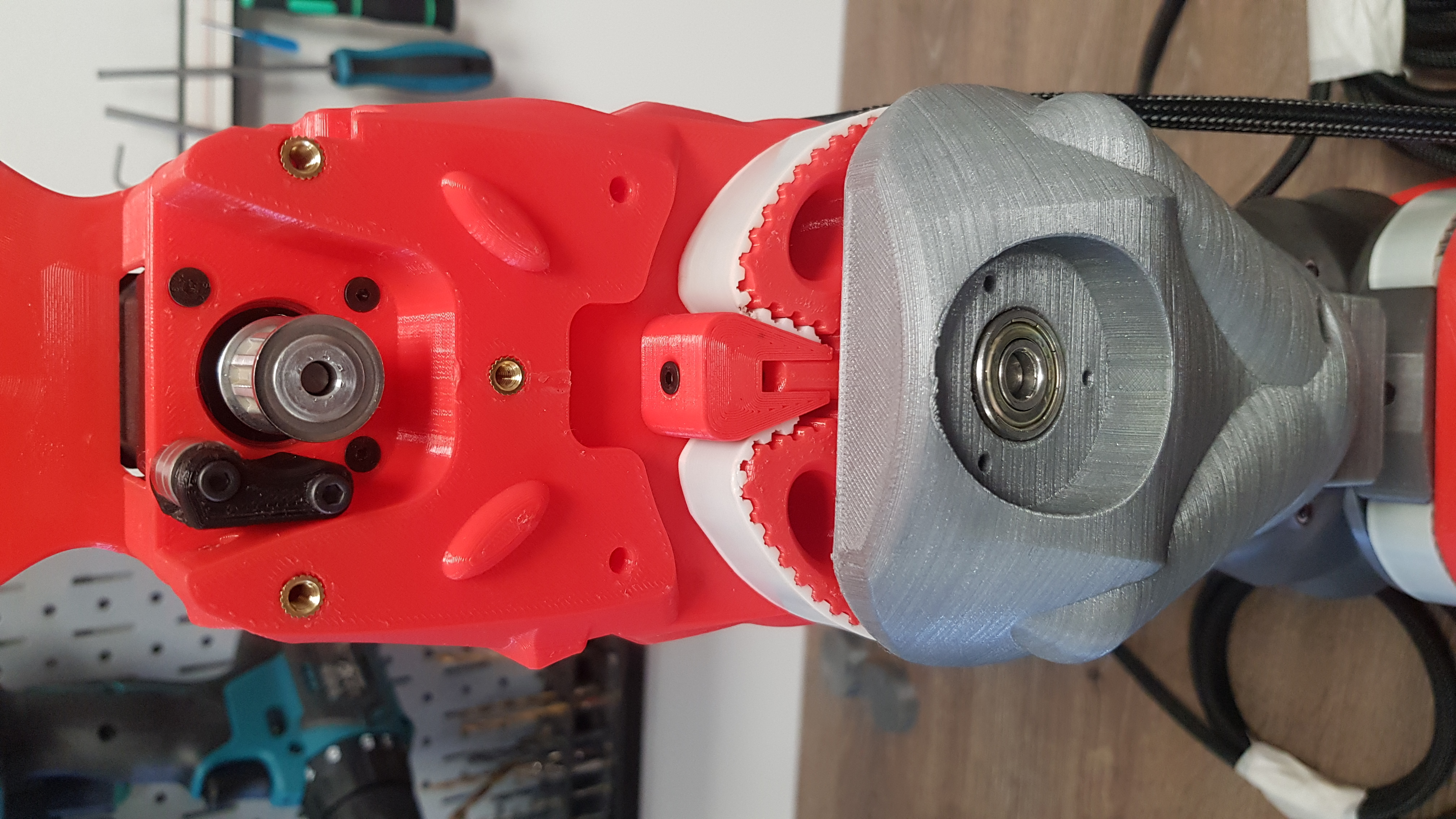

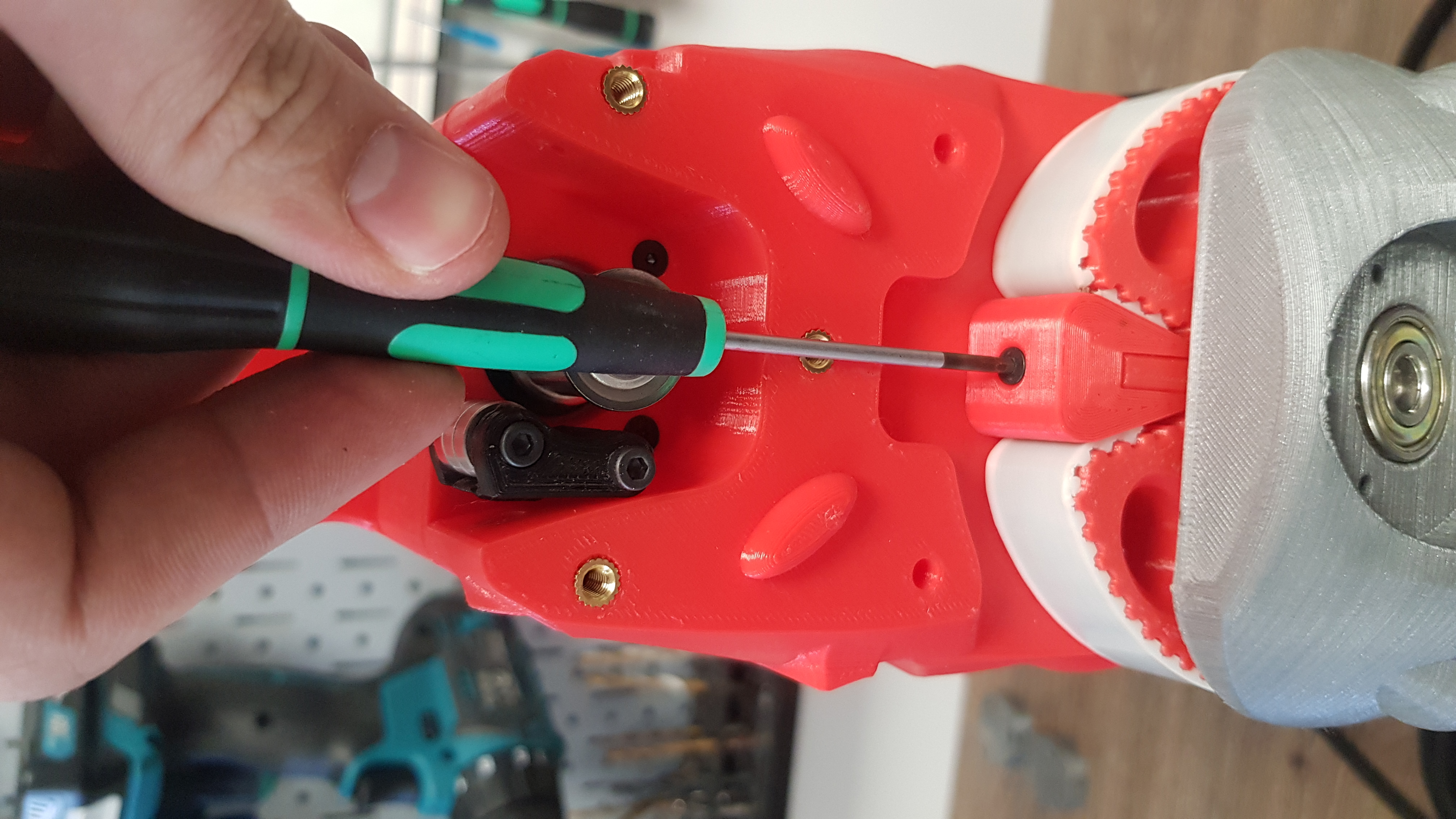

Закрутим винт, который зажмет ремень ремень.

_images/%D0%A0434.jpg

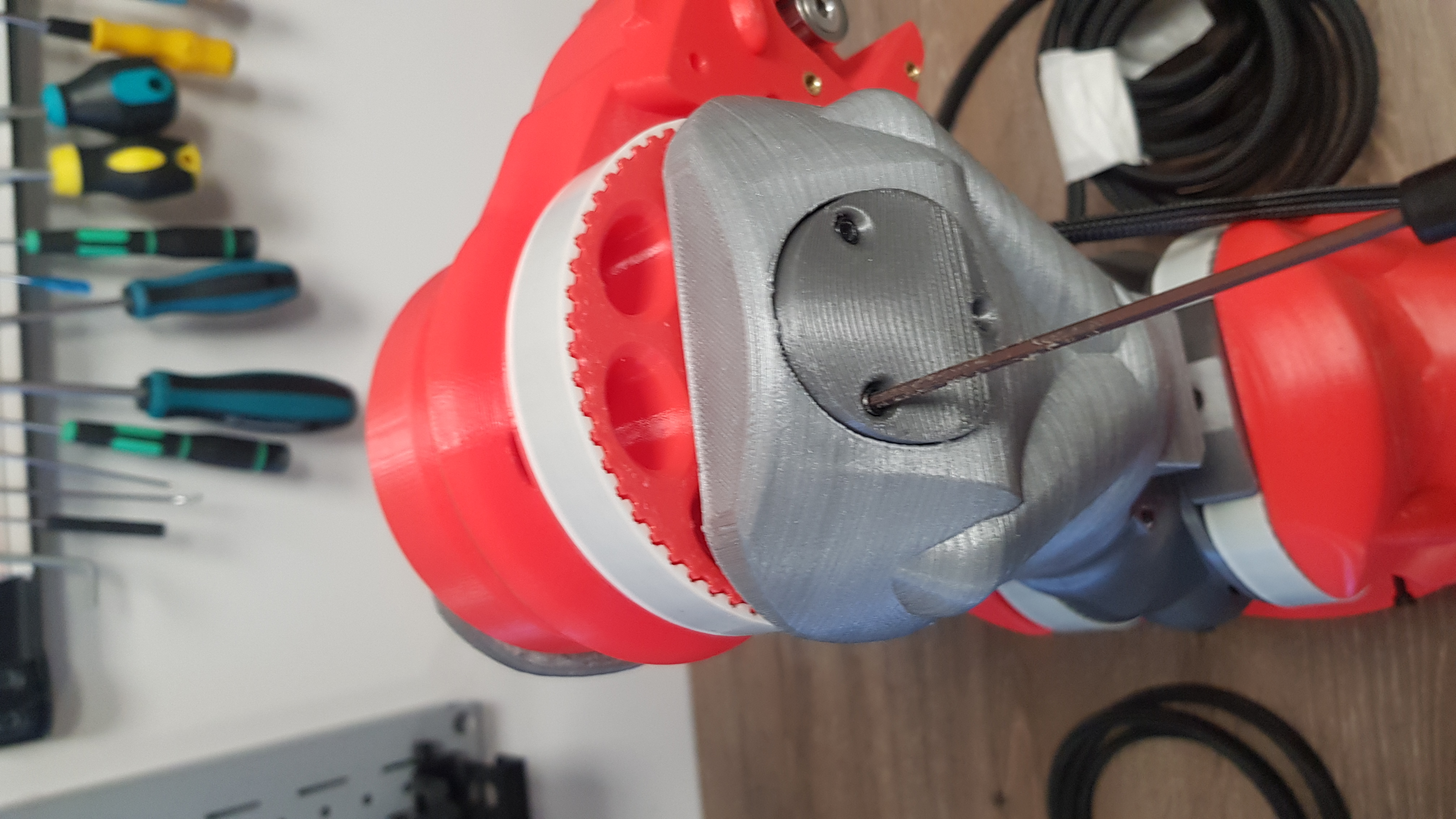

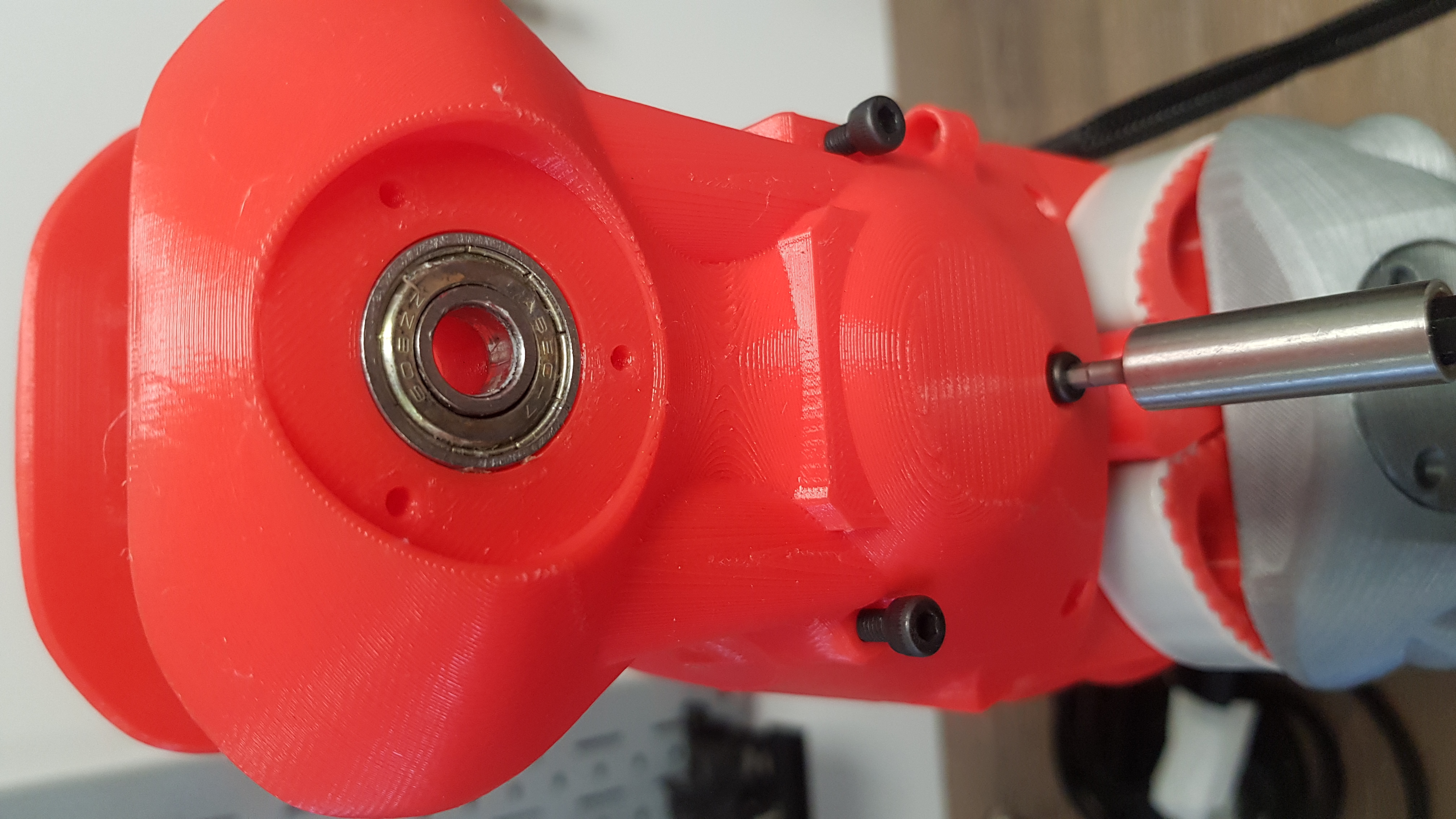

Закройте отверстие с подшипником и валом деталью J2 cap и прикрутите ее болтами М3x10 цилиндрическими с двух сторон.

_images/%D0%A0444.jpg

Результат на картинке ниже:

_images/%D0%A0454.jpg

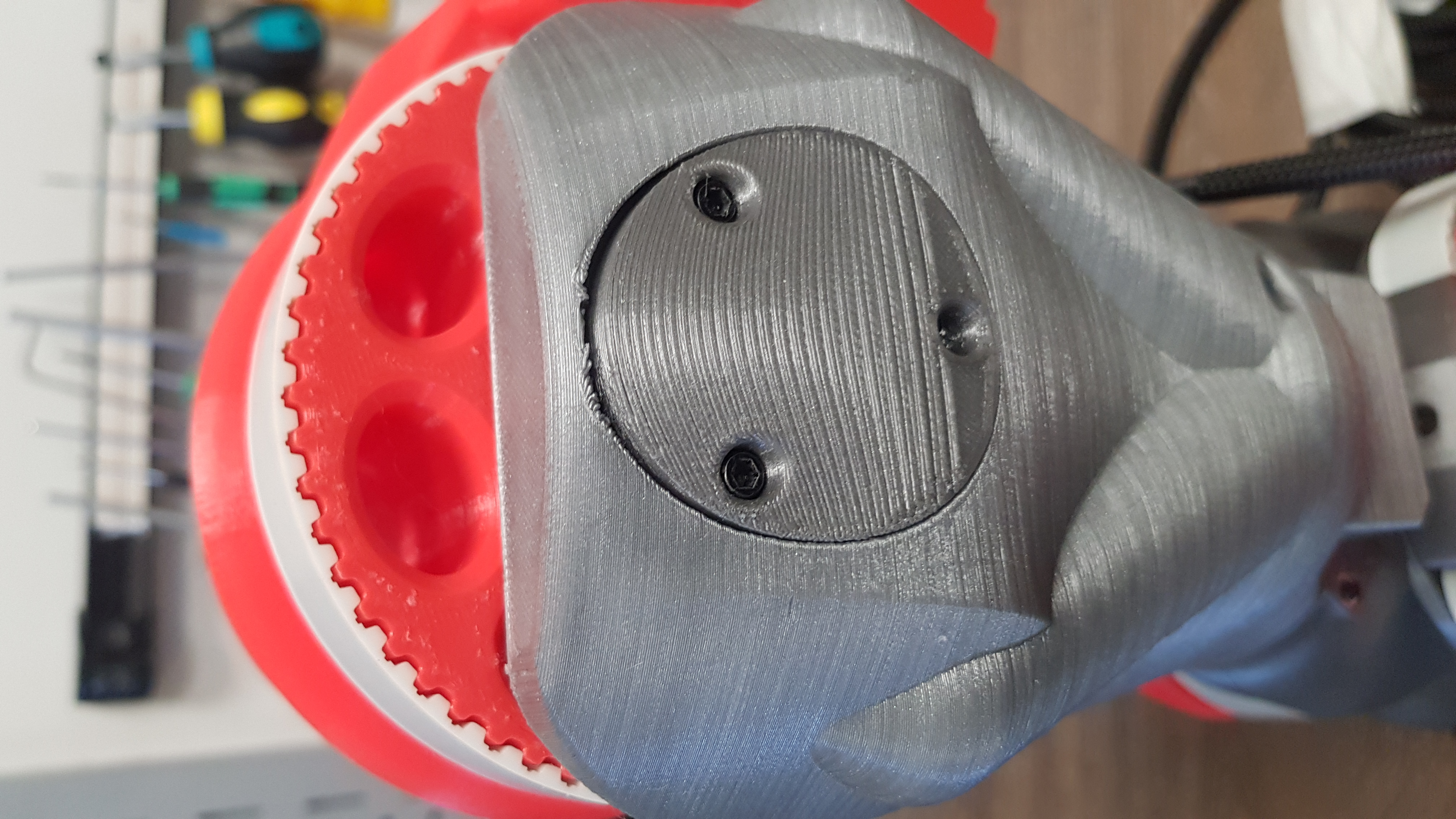

Закрепим J3 fxnear 1 с помощью трех болтов М3x20.

_images/%D0%A0464.jpg

Вставим гайки М4 в пазы для них c любой из сторон третьего звена, как показано на картинке.

_images/%D0%A0474.jpg

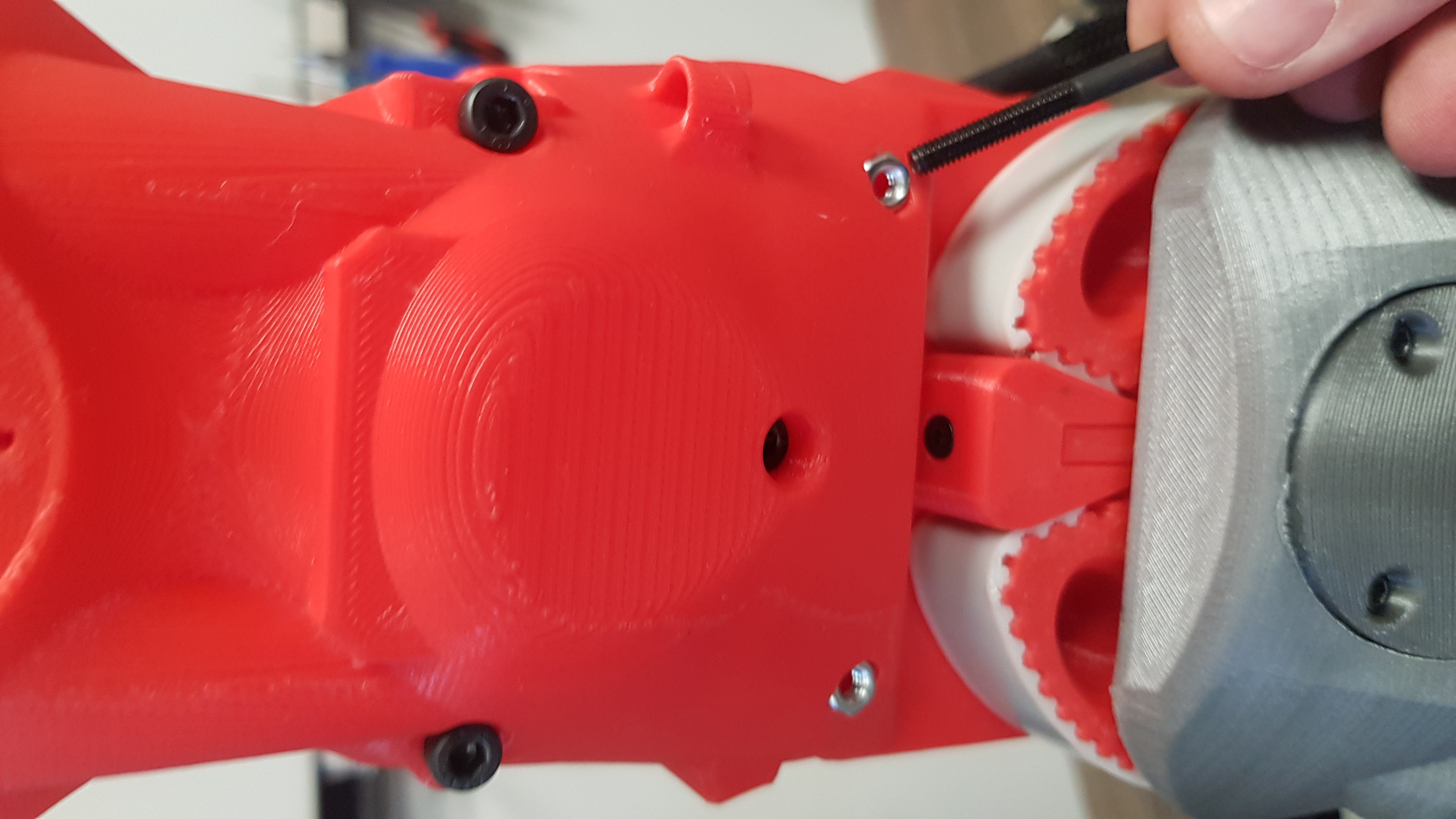

С другой стороны затяните болтами М4x55.

_images/%D0%A0484.jpg
