Список всех деталей

Детали для закупки

Номер	Наименование	Количество	Изображение

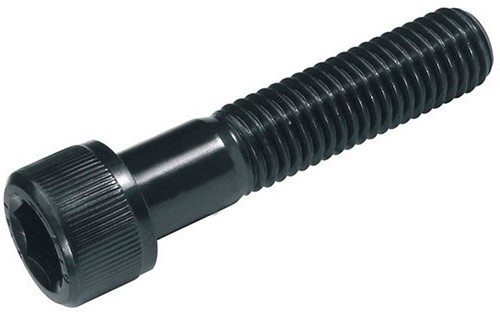

2	Винт M5x16 цилиндрическая головка под шестигранник	8

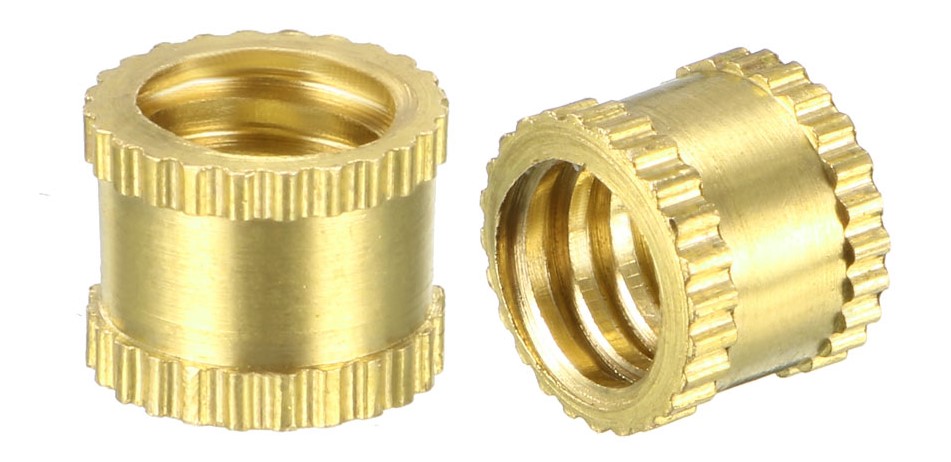

3	Втулка М5x8 вплавляемая	8

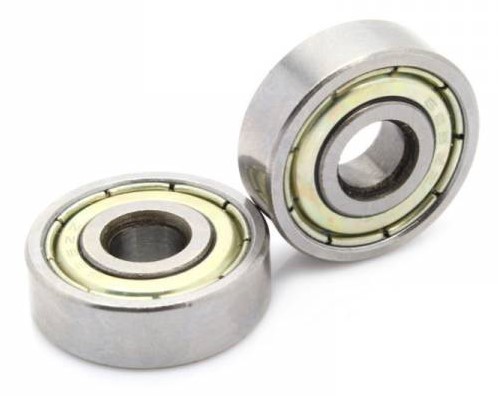

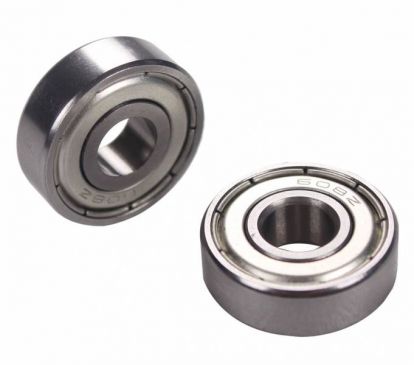

4	Подшипник 16x5x5 радиальный	8
5	Подшипник 22x8x7 радиальный	2

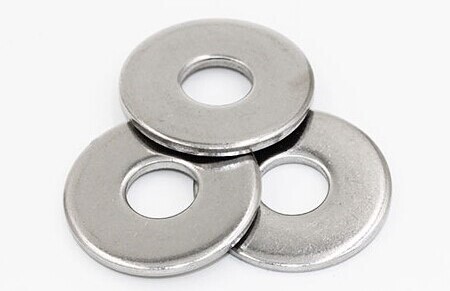

6	Шайба М5x10x1	8

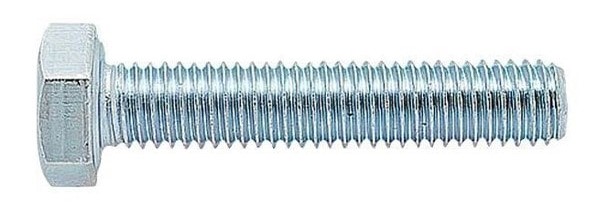

2	Винт М8x75 шестигранная головка	1
3	Втулка М3x6 вплавляемая	1
4	Втулка М4x10 вплавляемая	6

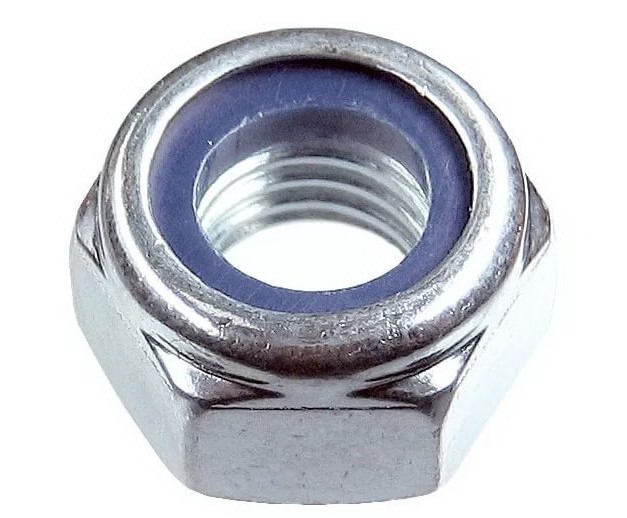

5	Гайка М8 со стопором	1
3	Винт М3x45 цилиндрическая головка под шестигранник	2
4	Винт М4x25 цилиндрическая головка под шестигранник	2
5	Винт М4x30 цилиндрическая головка под шестигранник	2
6	Винт М5x16 цилиндрическая головка под шестигранник	8
7	Втулка М4x10 вплавляемая	4
8	Втулка М5x8 вплавляемая	8
9	Подшипник 13x4x5.3 радиальный	6
10	Подшипник 22x8x7 радиальный	2

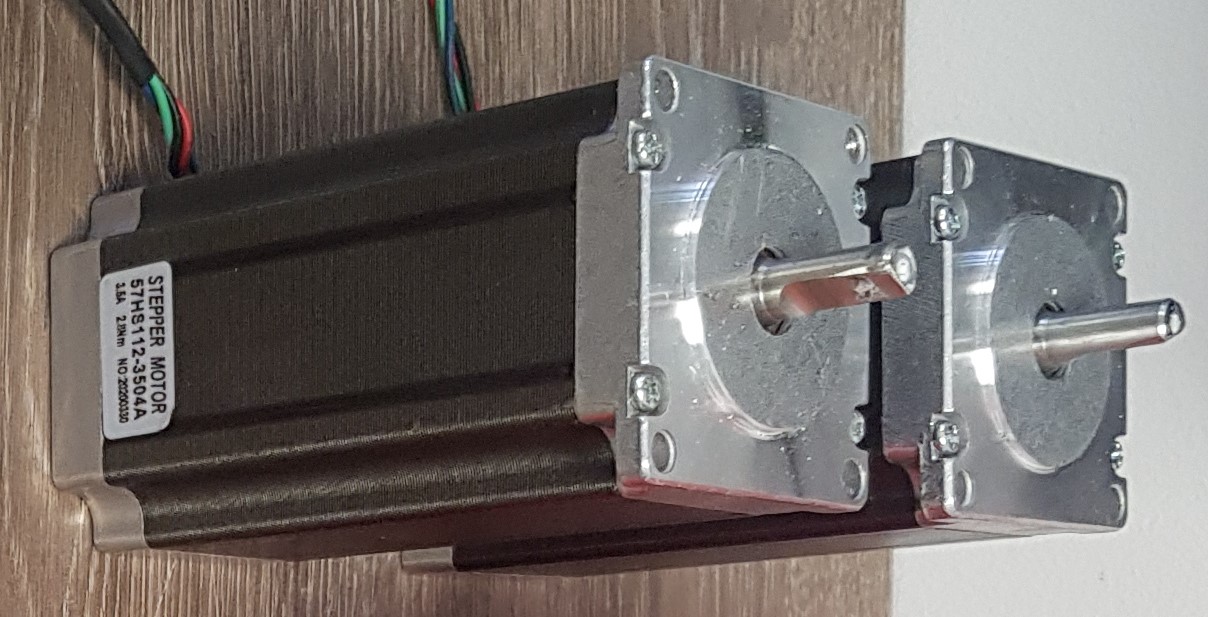

11	Шаговый двигатель NEMA 23 57HS112-3504A	2

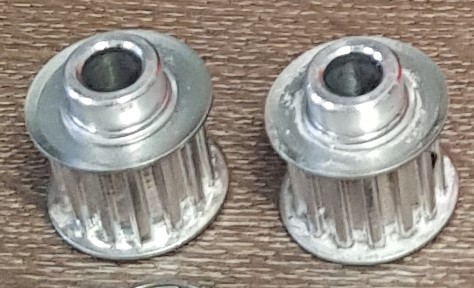

12	Шкив 27Т5-14	2

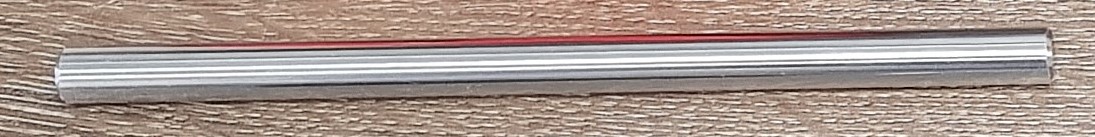

5	Вал стальной 8x136	1
6	Винт M3x10 цилиндрическая головка под шестигранник	6
7	Винт M3x30 потайная головка под шестигранник	2
8	Винт M4x60 цилиндрическая головка под шестигранник	6
9	Втулка M3x6 вплавляемая	2

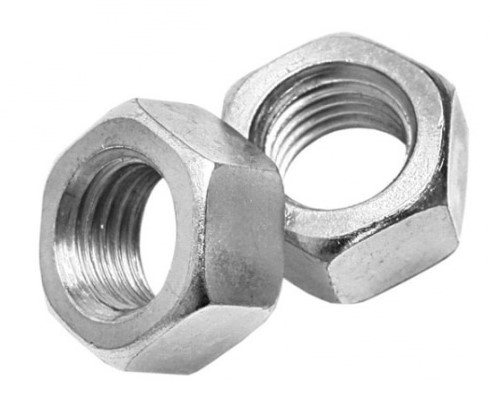

10	Гайка М4	6

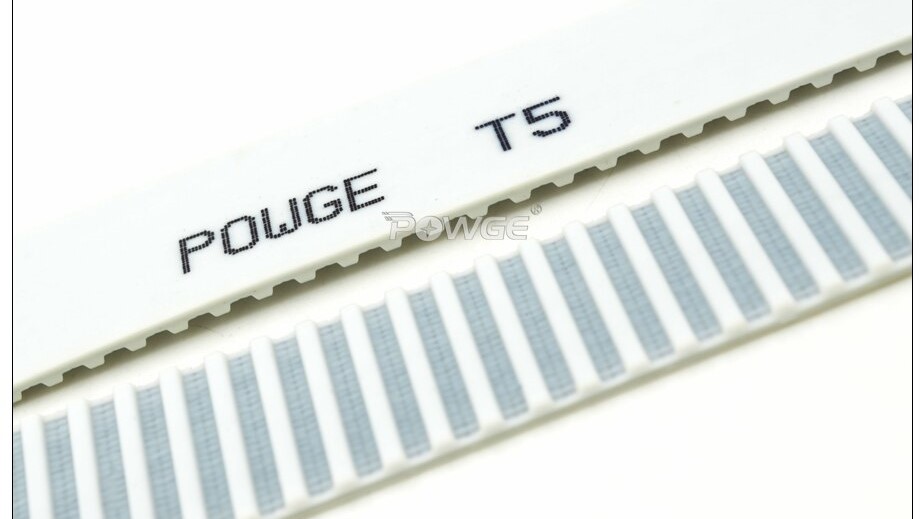

11	Ремень Т5 ширины 16мм длины 440мм	2
6	Винт M3x10 цилиндрическая головка под шестигранник	4
6	Винт M3x45 цилиндрическая головка под шестигранник	1
7	Винт M4x20 цилиндрическая головка под шестигранник	1
8	Винт M4x25 цилиндрическая головка под шестигранник	2
8	Винт M4x55 цилиндрическая головка под шестигранник	3
9	Втулка M4x4 вплавляемая	1
9	Втулка M4x10 вплавляемая	3
10	Гайка М4	3
9	Подшипник 13x4x5.3 радиальный	3
10	Подшипник 22x8x7 радиальный	2
11	Шкив 27Т5-14	1

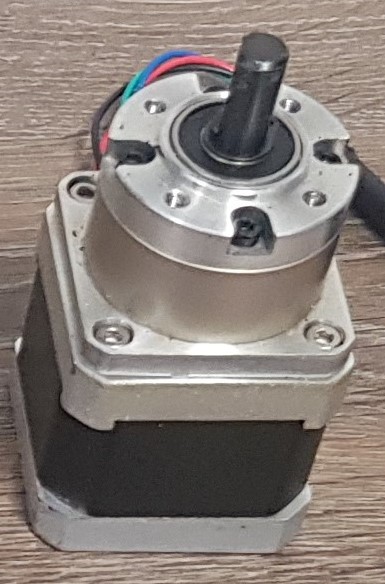

12	Шаговый двигатель NEMA 17 17HS4401 (+ редуктор 1:27)	1
1	Винт T8 с шагом 1мм длиной 56мм	1
2	Винт M2.5x10 потайная головка	4

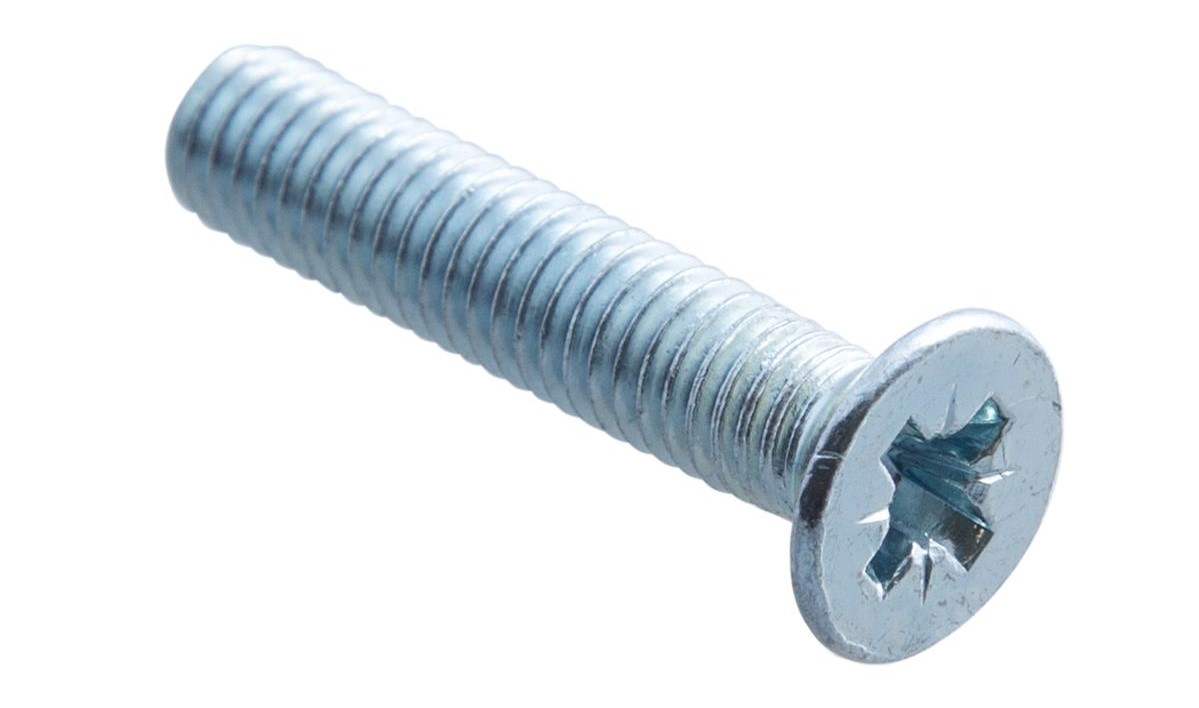

3	Винт M3x10 потайная головка	7
4	Винт M3x20 потайная головка	4
5	Втулка M3x4 вплавляемая	2
6	Втулка M3x6 вплавляемая	9
7	Гайка М3	4

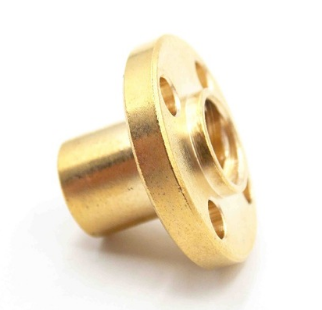

8	Гайка T8 шаг 1	2

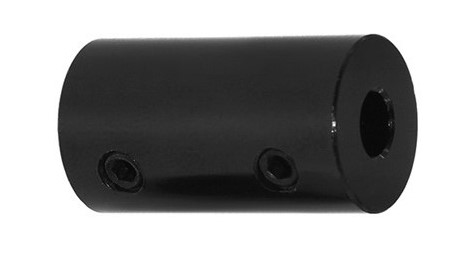

13	Муфта соединительная 5x8 (длина 25мм, диаметр внешний 14мм)	1
14	Уплотнительное кольцо 20мм внеш 2мм толщина	1
17	Гайка T8 шаг 1	1

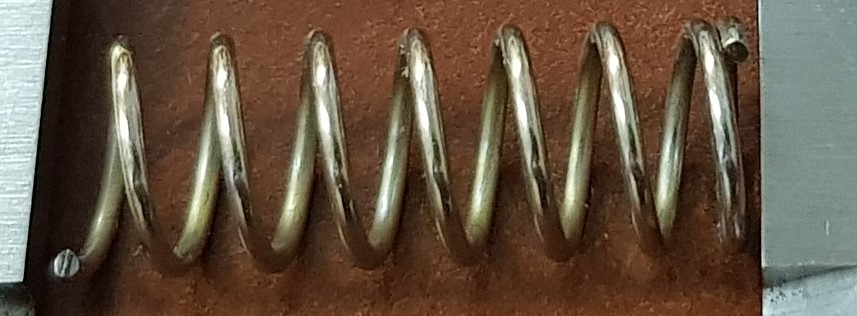

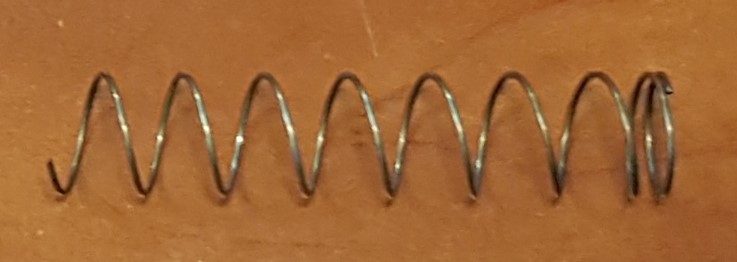

18	Пружина сжатия 1х20х84х7/8 Ст70Ц	1
21	Тактовый переключатель 6х6	1

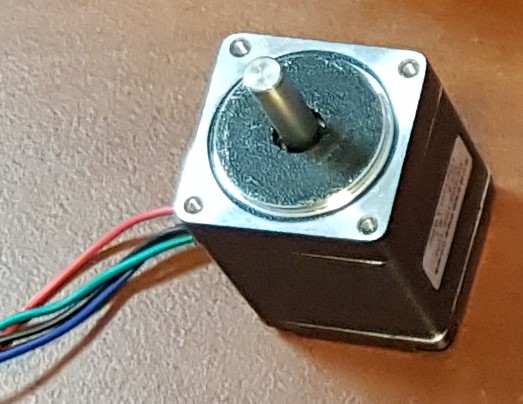

23	Шаговый двигатель 28BYGH301	1
1	Блок питания 24В и 5В	1
2	Драйвер ШД TB6600	5
3	Драйвер ШД TMC2208	1
4	Комплект проводов и разъемов для пайки и подключения	1
5	Контроллер Arduino Mega	1
6	Концевой выключатель	4
7	Плата расширения CNC shield RAMPS 1.6	1

Детали для печати

Номер	Наименование	Количество	Изображение
1	J1 motor case	1
1	J1 pedestal	1
1	J1 pedestal	1
1	J1 cogwheel p1	1
1	J1 cogwheel p2	1
1	J1 main	1
2	J1 tens 1	1
2	J1 tens 2	1

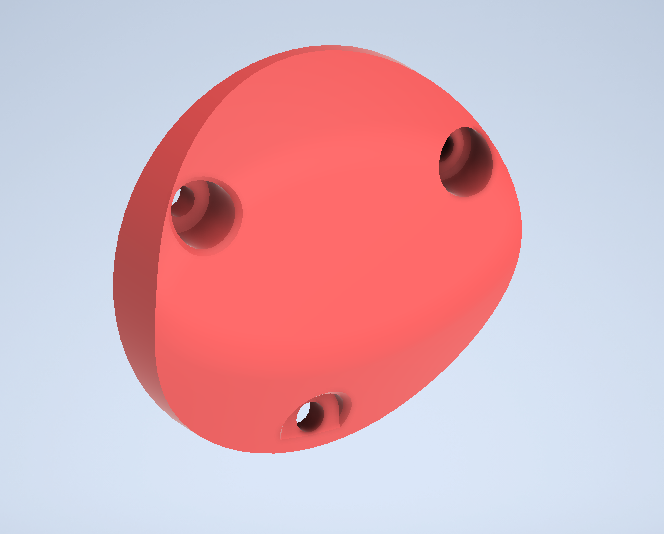

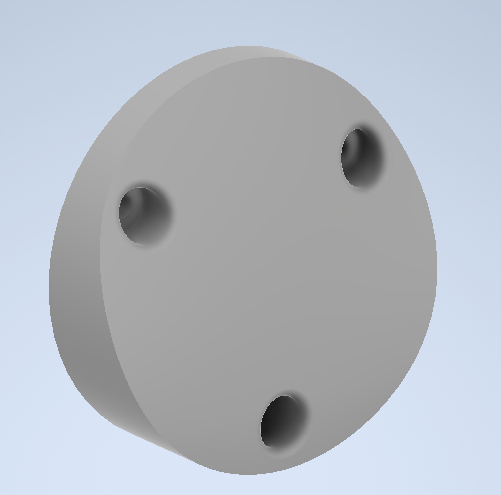

1	J1 cap	2
2	J2 cogwheel p1	1
3	J2 cogwheel p2	1
4	J2 cogwhee p3	2
1	J2 main	1
2	J2 motor mount	1
3	J2 tens	1
3	J2 cap	1
3	J3 main p1	1
3	J3 main p2	1
3	J3 p3	1
3	J3 fxnear 1	1
3	J3 fxnear 2	1
3	J3 cap	1
3	J3Tens	1
3	J4 p1	1
3	J4 p1	1
3	J4 p3	1
9	Держатель поршня	1
10	Корпус двигателя	1
11	Крышка	1
12	J2 motor mount	1

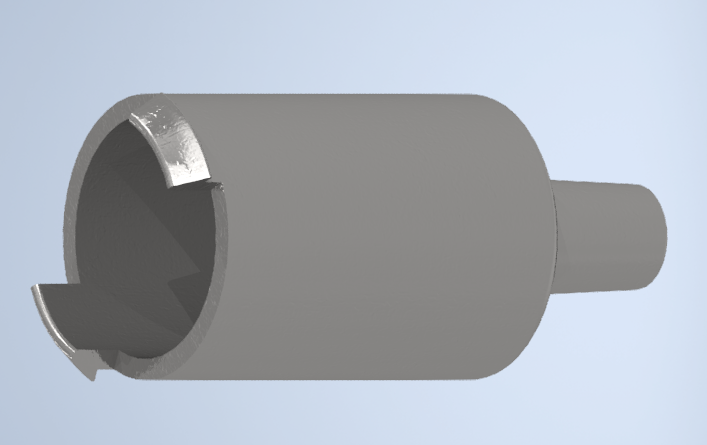

15	Поршень	1

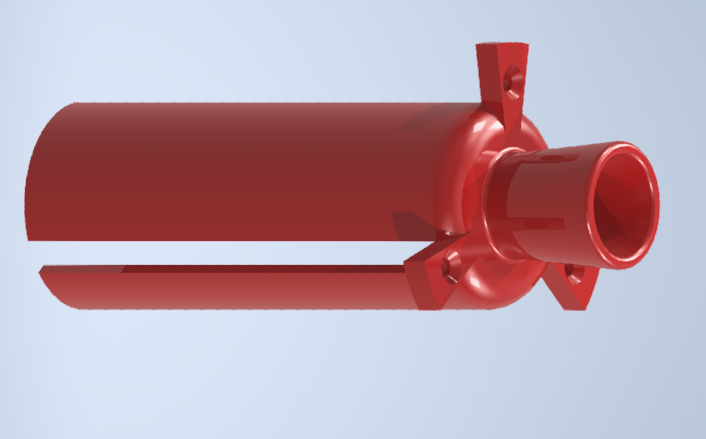

16	Поршневой цилиндр	1
19	Сбрасыватель	1
20	Соединитель	1
22	Толкатель поршня	1
24	Щит сбрасывателя	1
