Пайка, монтаж и подключение
Номер |
Наименование |
Количество |
Изображение |
|---|---|---|---|
1 |
Концевик |
4 |
|
1 |

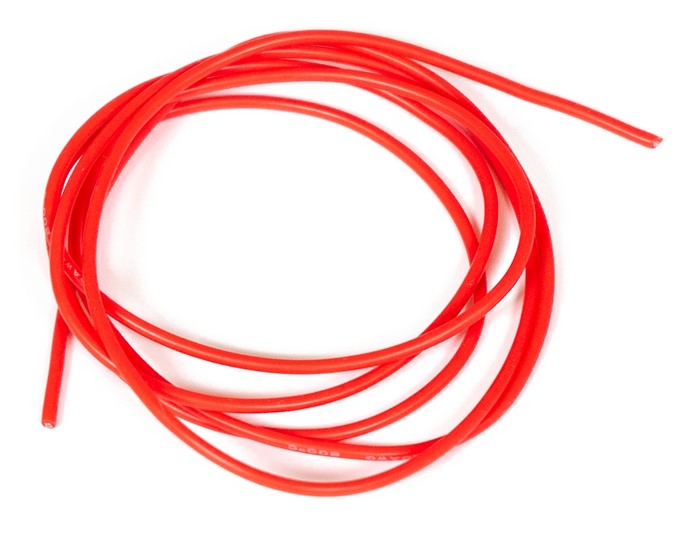

Провод красный 18 AWG |
500 СМ |
|
3 |

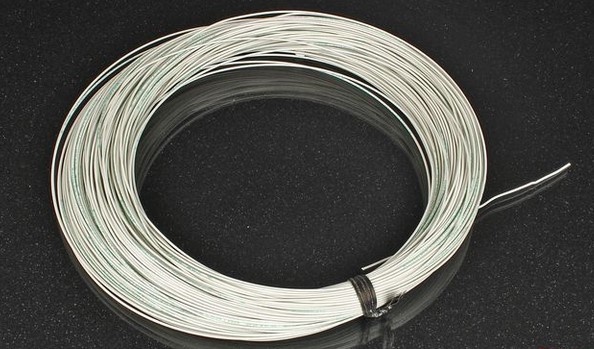

Провод белый 18 AWG |
500 СМ |
|
4 |

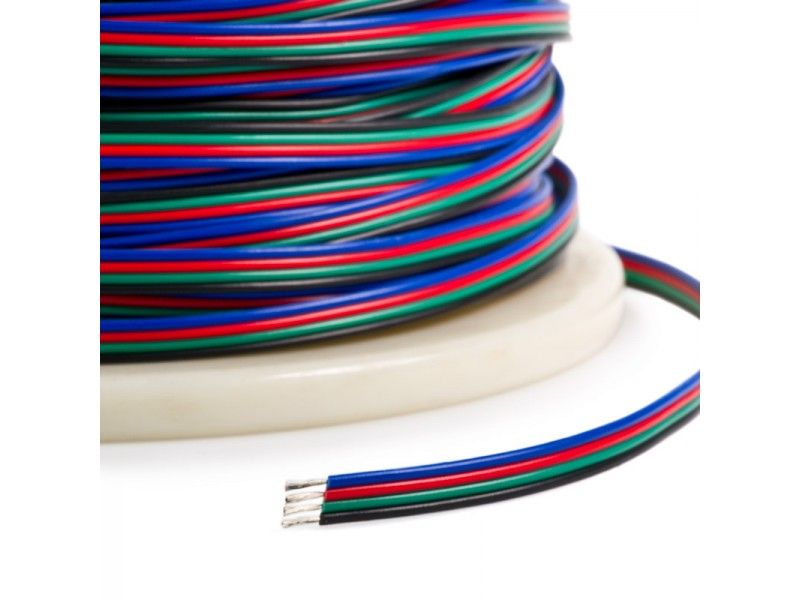

Четырехжильный монтажный провод |
600 СМ |
|
5 |

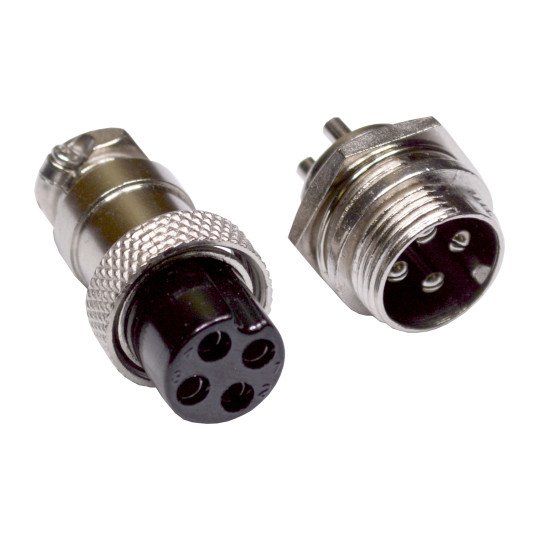

Авиационный четырехканальный разъем GX16 4 pin |
4 (5 если используем отдельный бокс) |
|

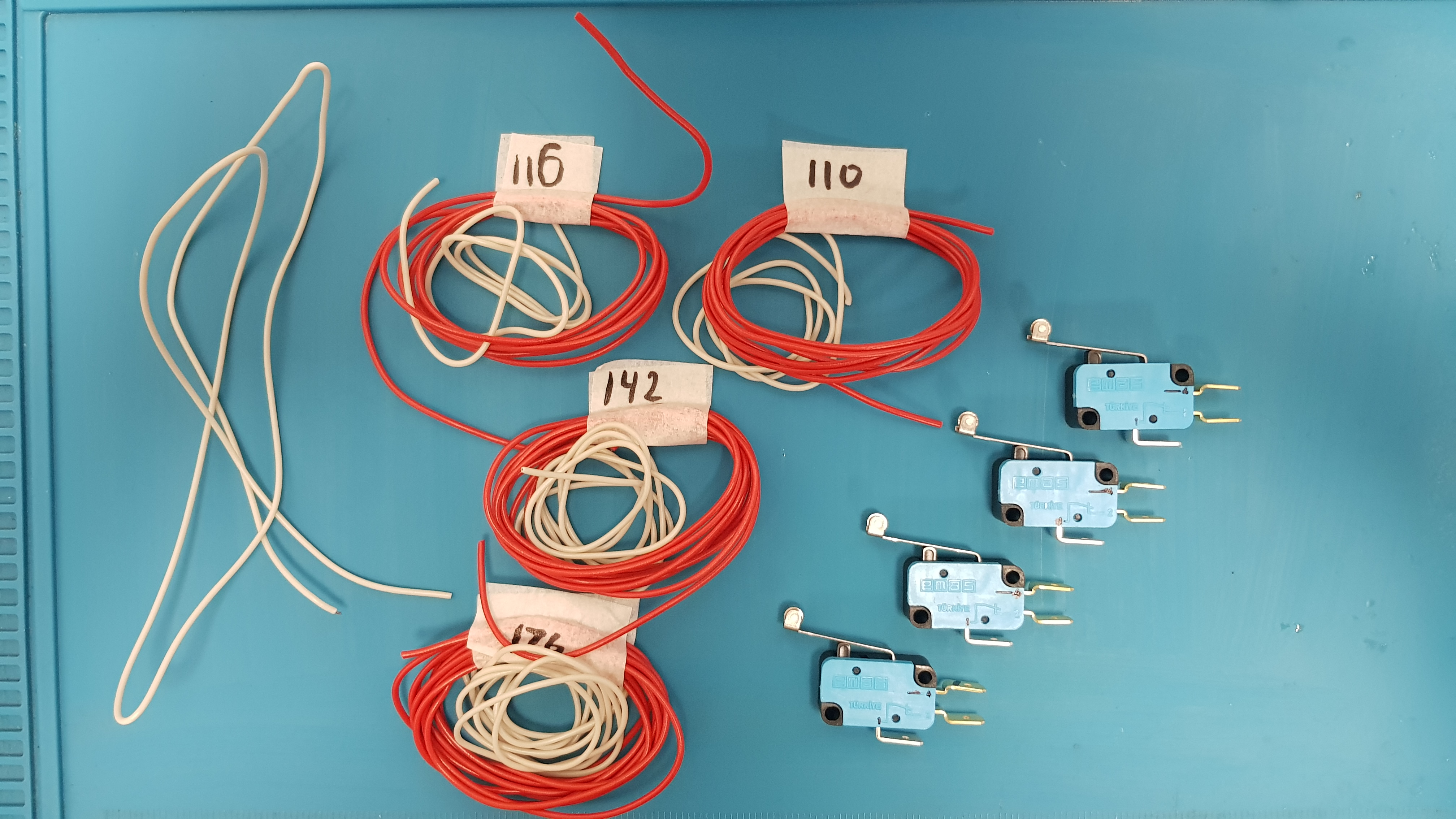

Отрежьте провода следующих длин: 176, 116, 110 и 142 см красный, 107, 47, 41 и 73 см белый.
Красный провод, см |
Белый провод, см |
|---|---|
176 |
107 |
142 |
73 |
116 |
47 |
110 |
41 |
69 |
Каждому концевику соответствует строка в таблице.

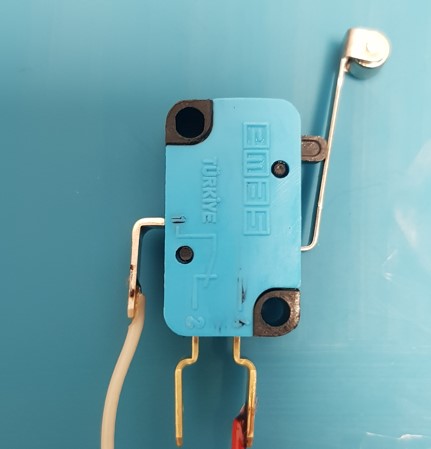

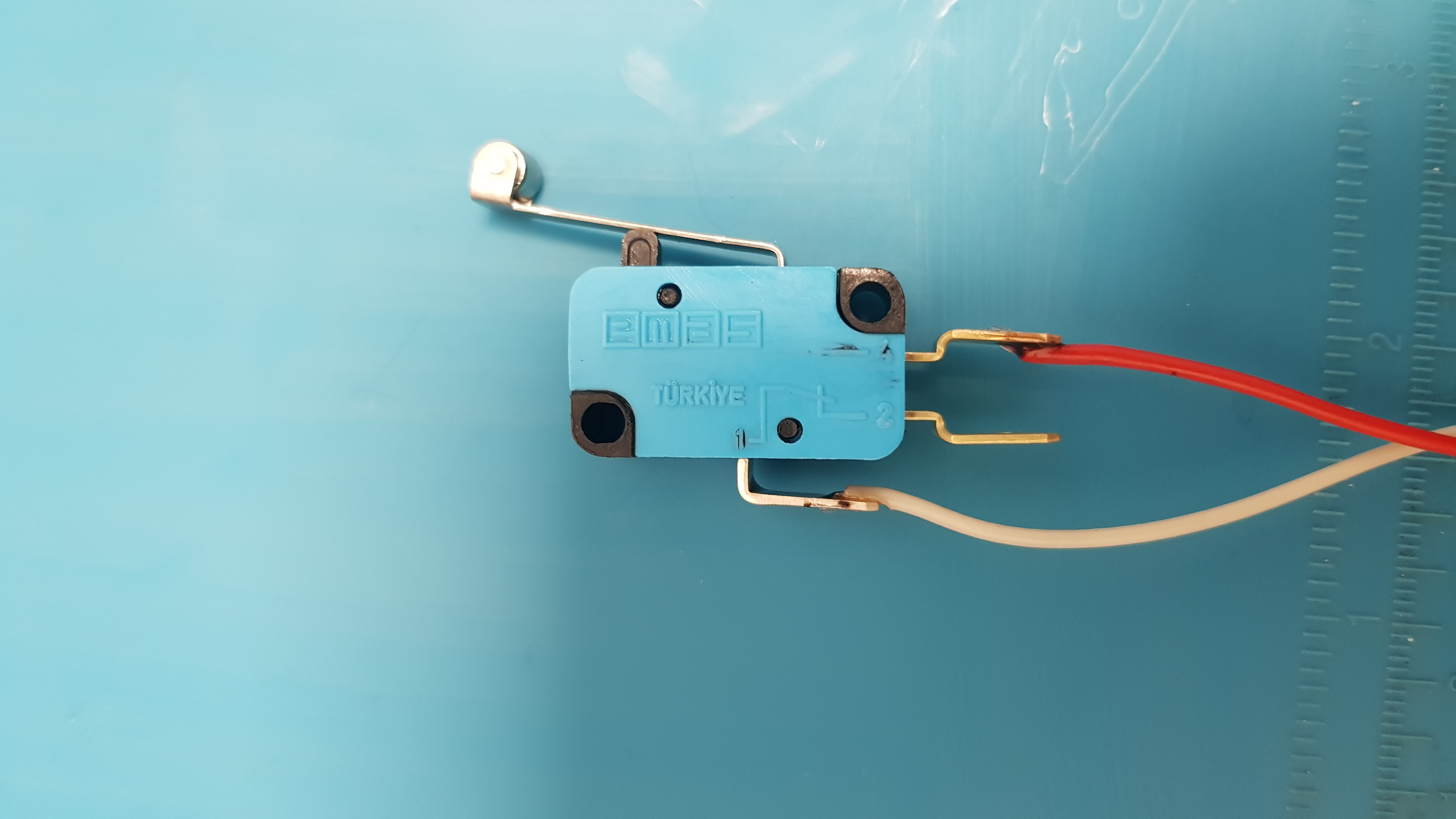

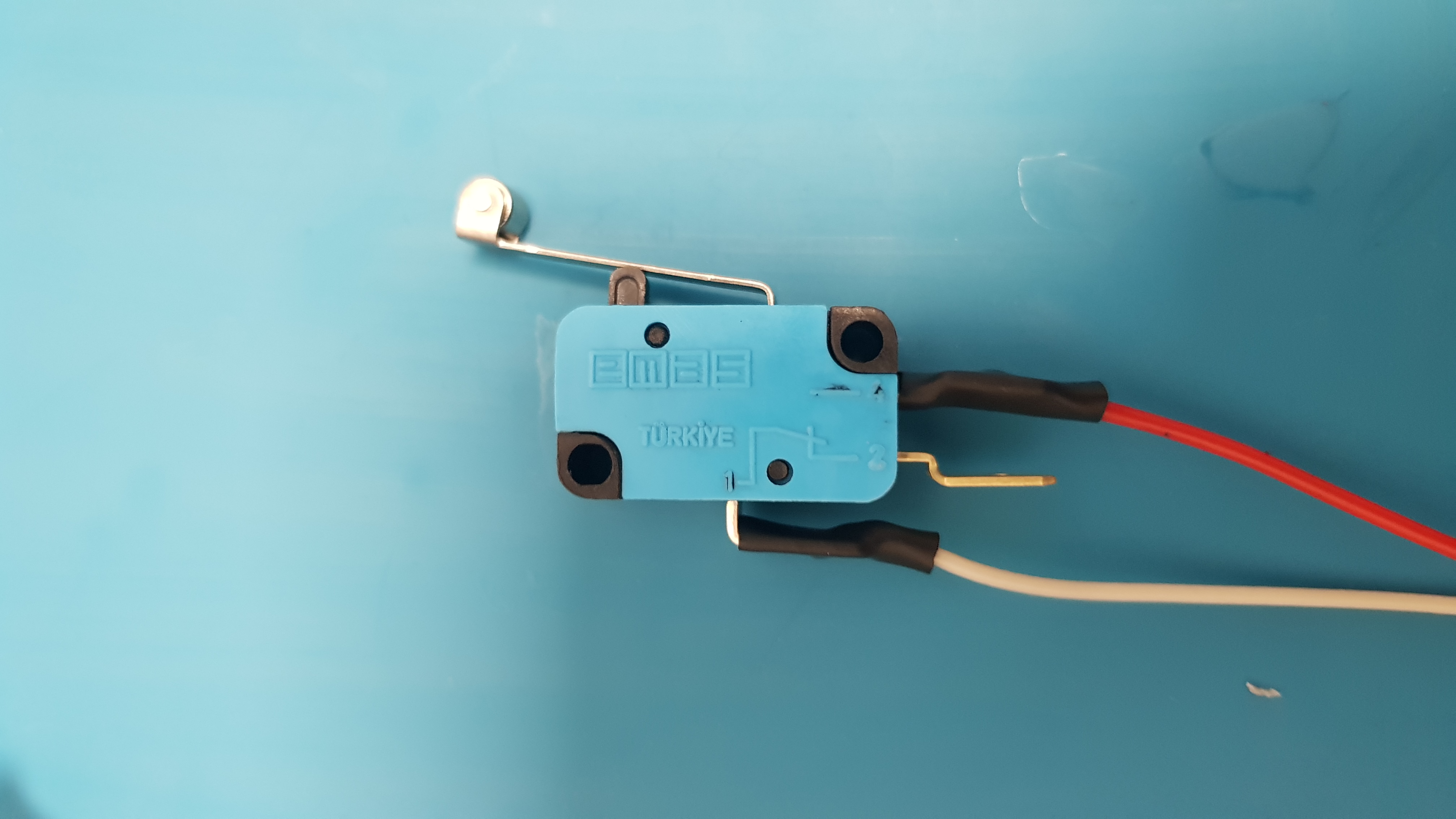

Впаяйте белый провод к ножке 1 на концевике. Красный к ножке 3.
Проденьте термоусадку на место пайки и нагрейте ее, пока она не усадится.

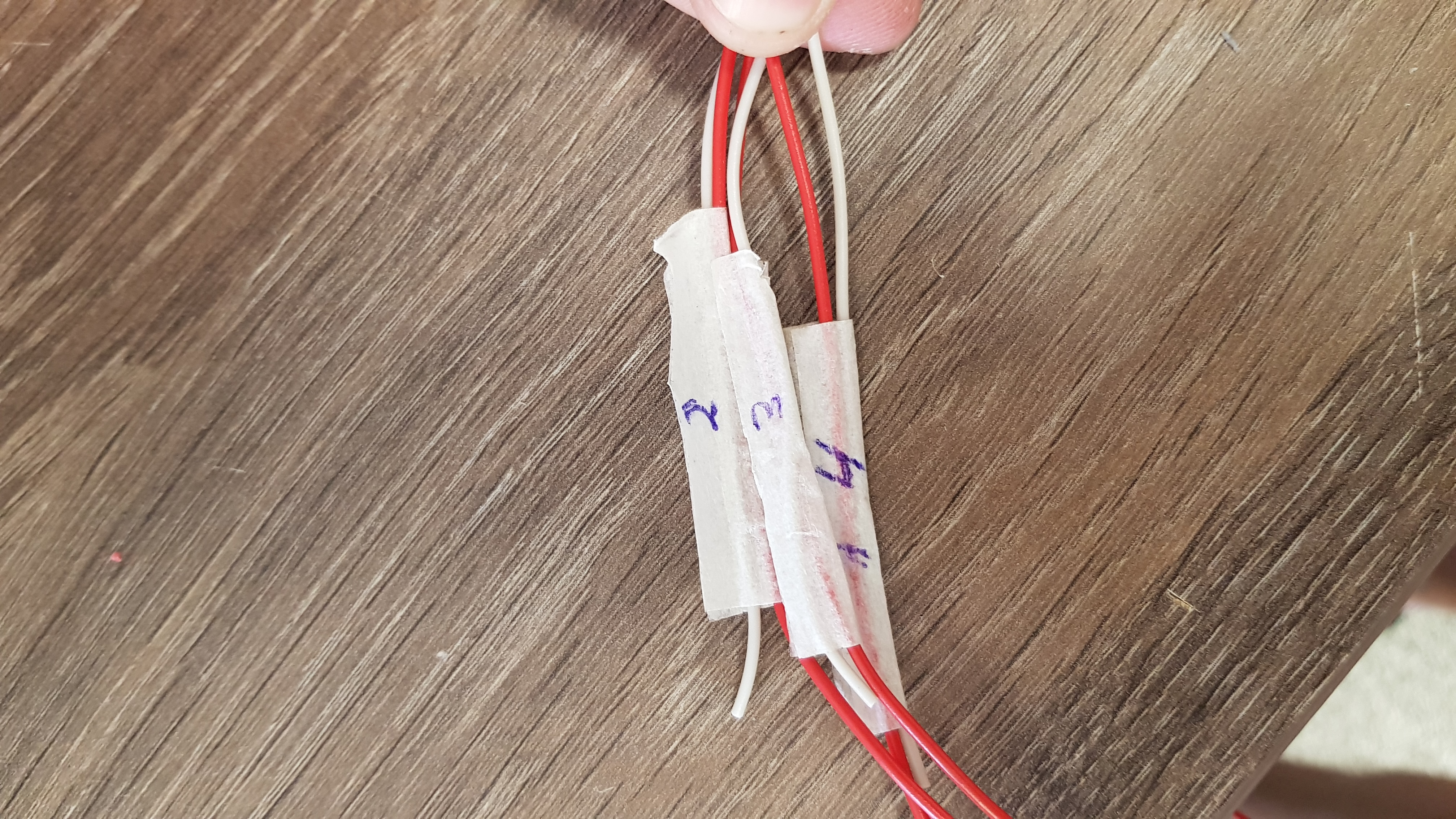

Так сделать со всеми четырьмя концевиками Пометте провода концевиков следующим образом, как показано на картинке, чтобы в дальнейшем их не перепутать (самый длинный провод - 4 звено, самый короткий - 1 звено)
Пайка проводов шаговых двигателей
Удлините провода шаговых двигателй в соответствии с таблицей ниже.
Шаговый двигатель |
Длина четырехжильного провода, см |
|---|---|
Nema 23 50 мм |
110 |
Nema 23 112 мм |
116 |
Nema 17 40 мм |
142 |
Nema 14 35 мм |
176 |

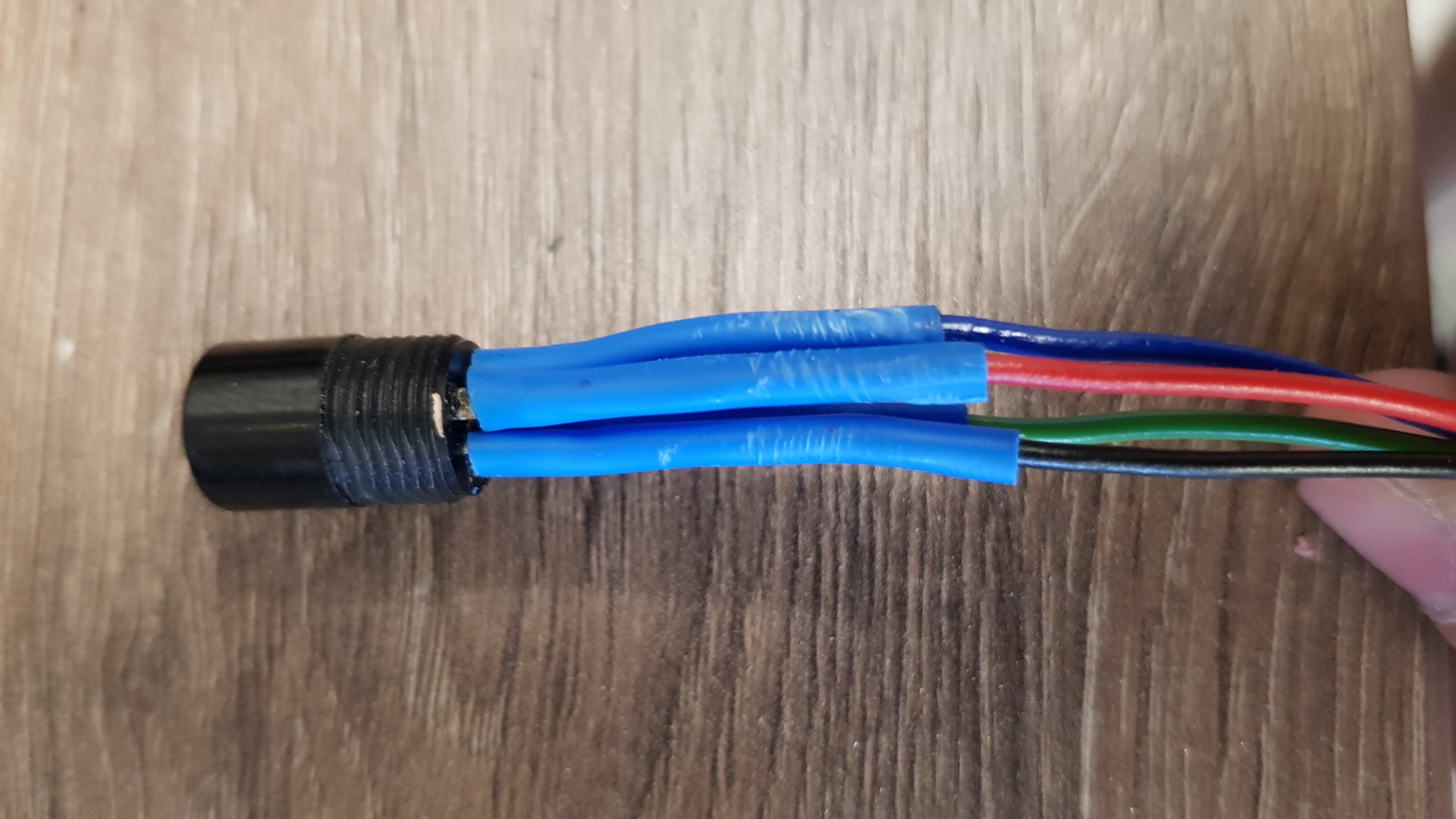

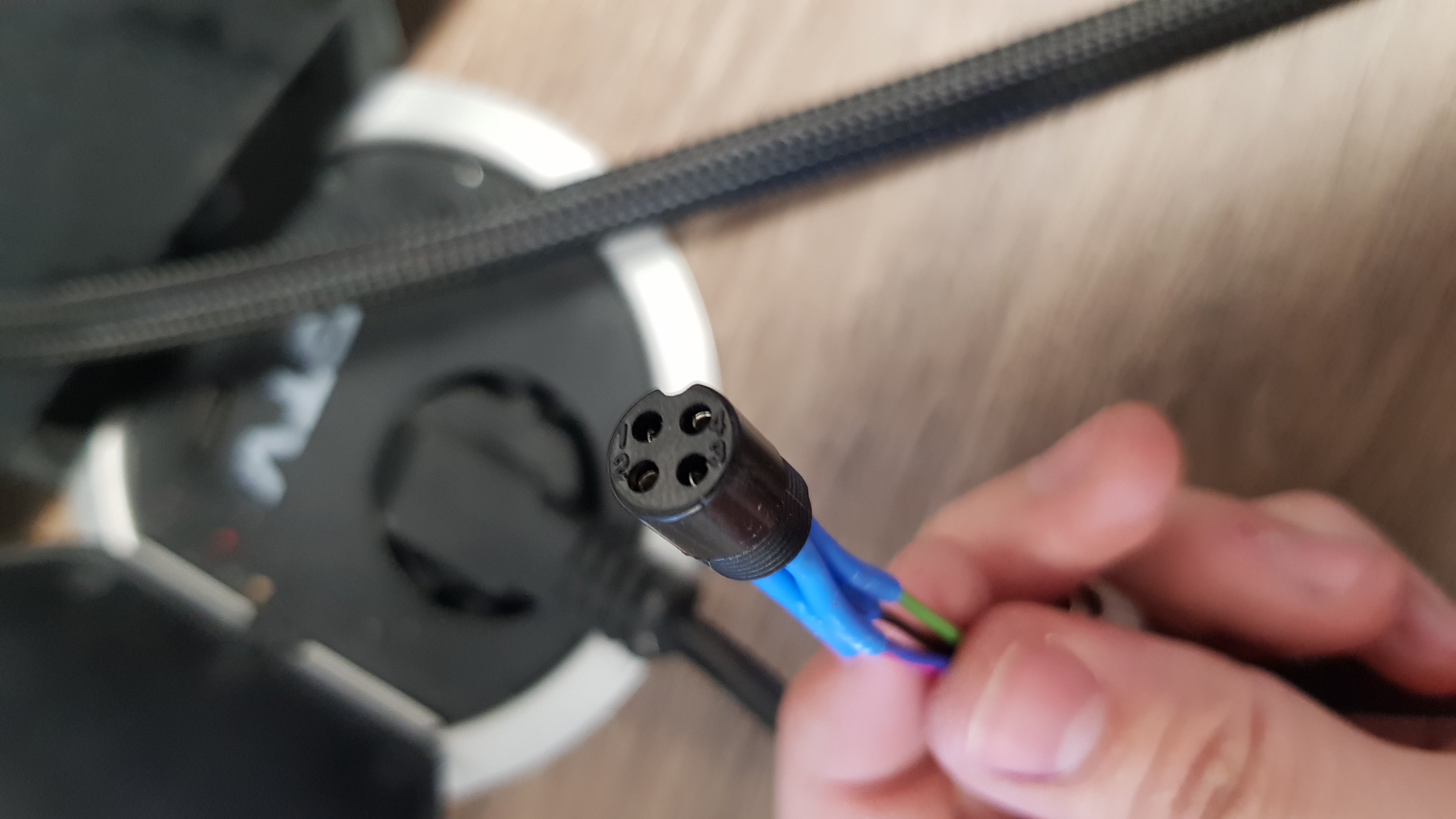

Припаяйте провода с другой стороны к разъему GX-16 следующим образом: 1 - черный 2 - красный 3 - синий 4 - зеленый
