Четвертое звено
Необходимые детали

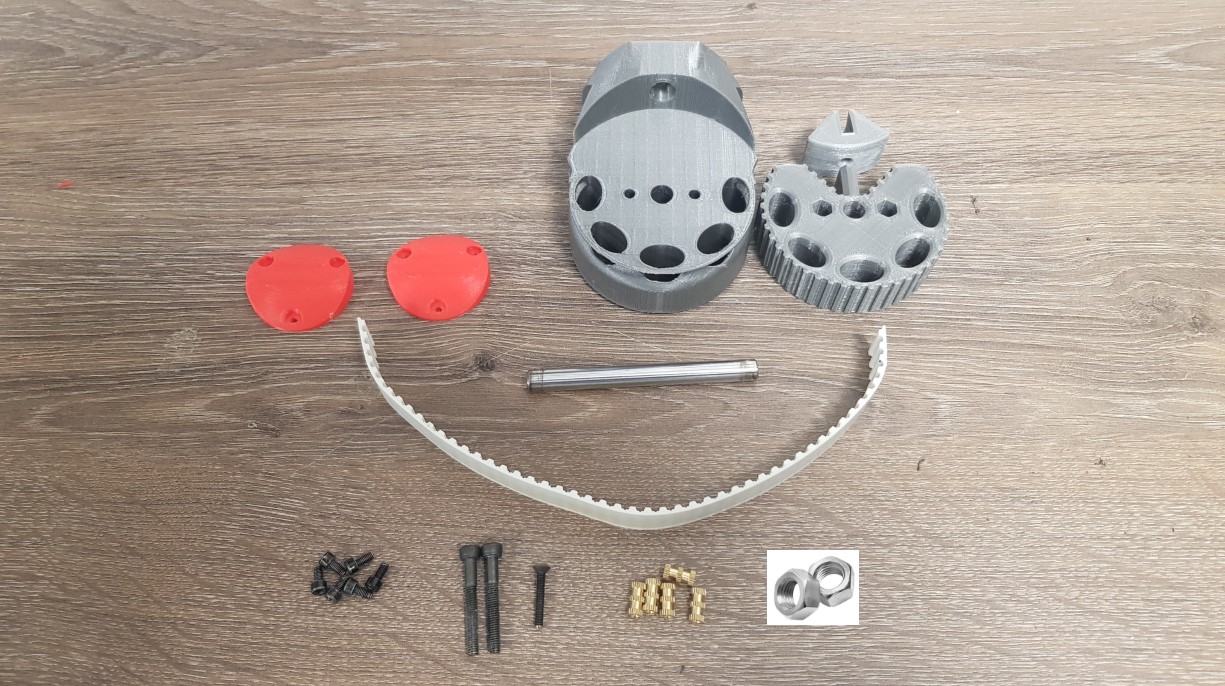

Перечень деталей для сборки четвертого звена представлен в таблице.
Номер |
Наименование |
Количество |

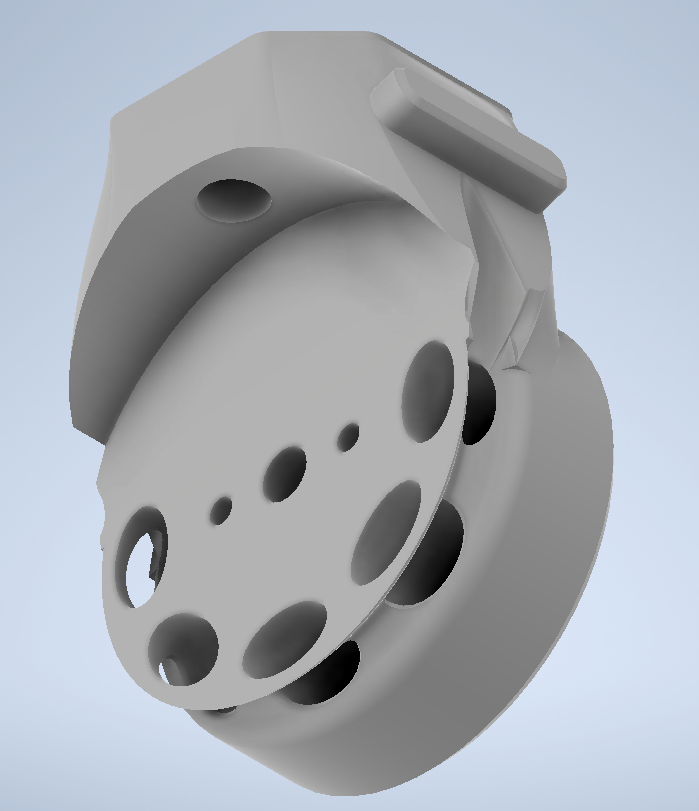

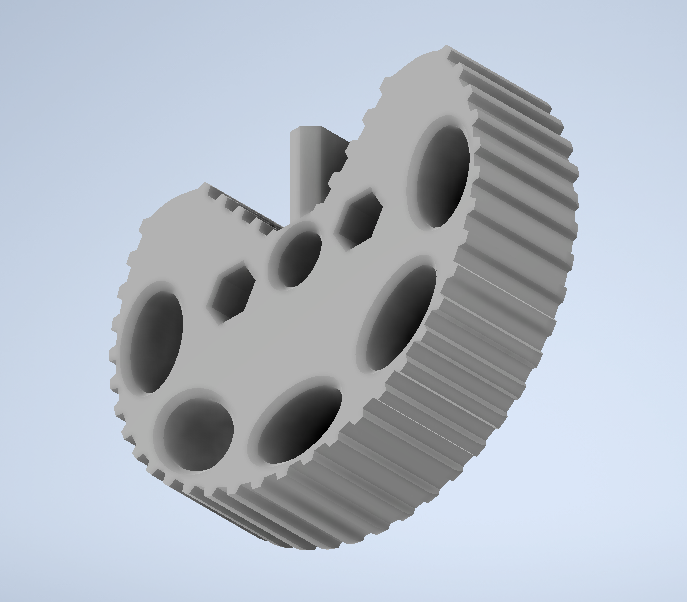

Изображение |
|---|---|---|---|
1 |

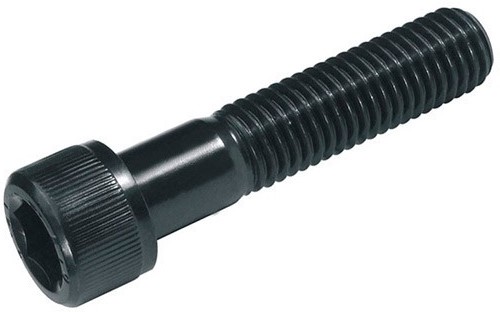

M3x10 цилиндрическая |
6 |
|
2 |
М4x25 потайной |
2 |
|
3 |
М3x20 цилиндрический |
1 |
|
4 |

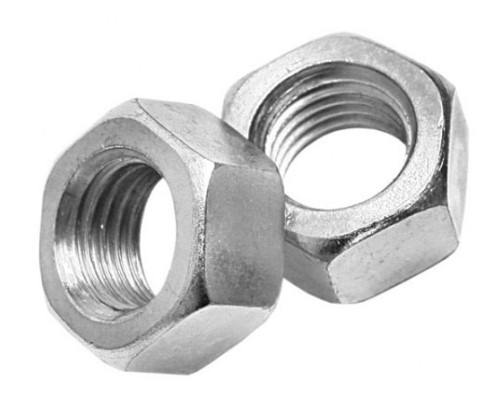

Гайка М4 |
6 |
|
3 |

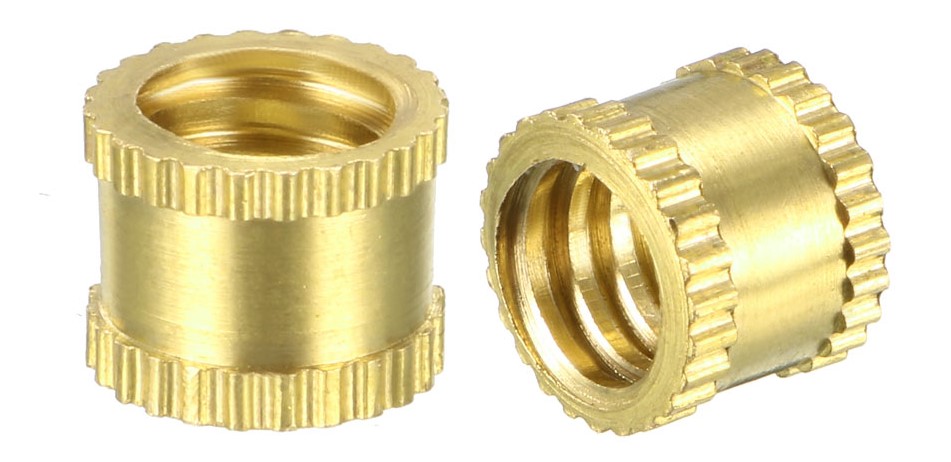

Втулка М3x10 вплавляемая |
5 |
|
8 |

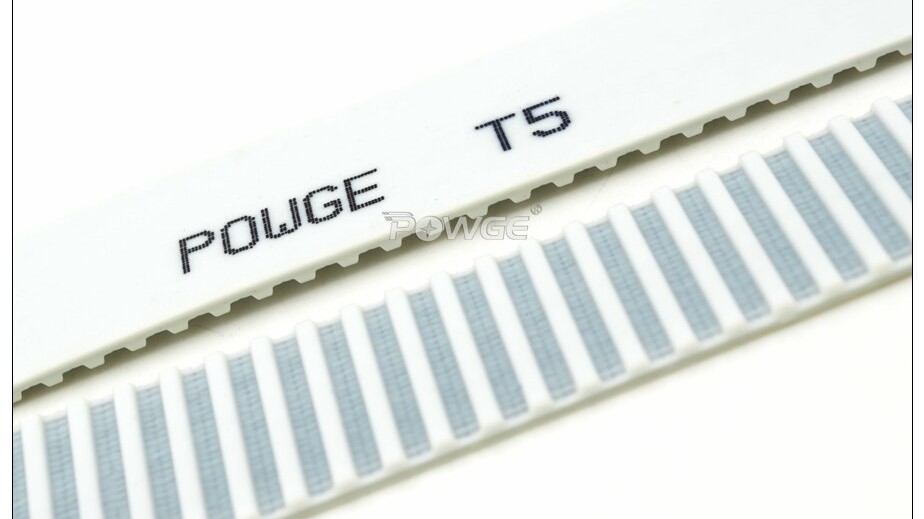

Ремень Т5 ширины 16мм длины 440мм поправить |
1 |
|
9 |

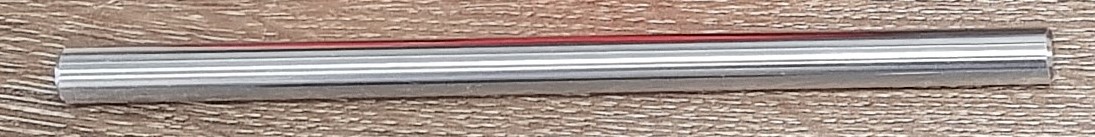

Вал 8x83 |
1 |
|
11 |
J4 p1 |
1 |
|
12 |
J4 p2 |
1 |
|
13 |

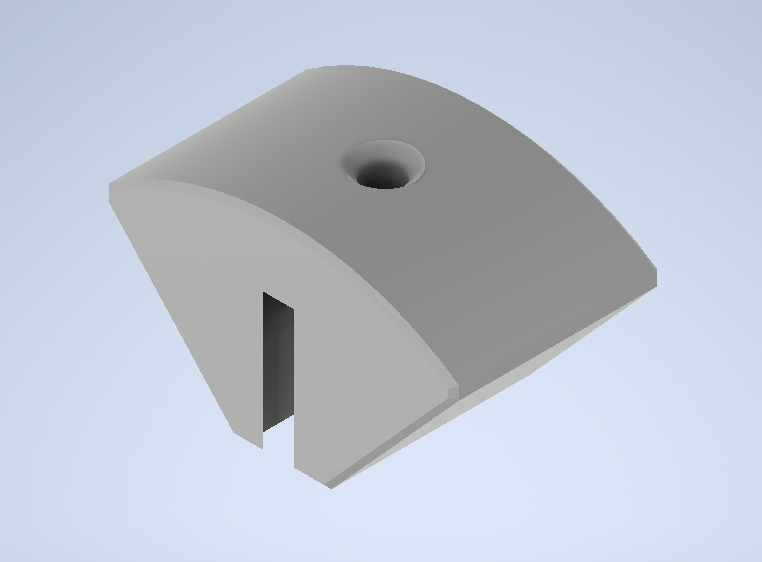

J4 p3 |
1 |
|
14 |
J3 Cap |
2 |
Сборка
Подготовим вплавляемые втулки М3x10, как показано на картинке.

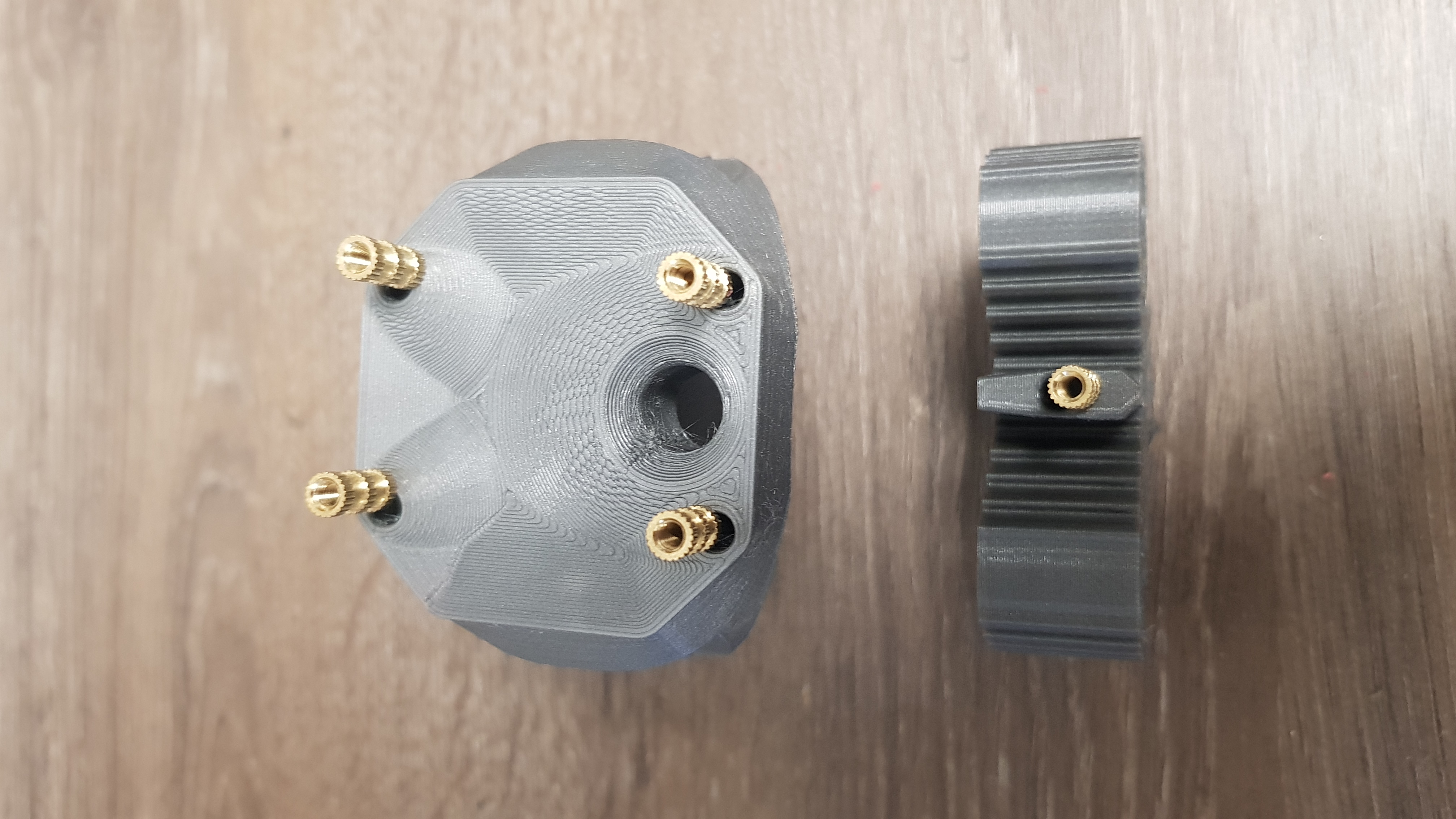

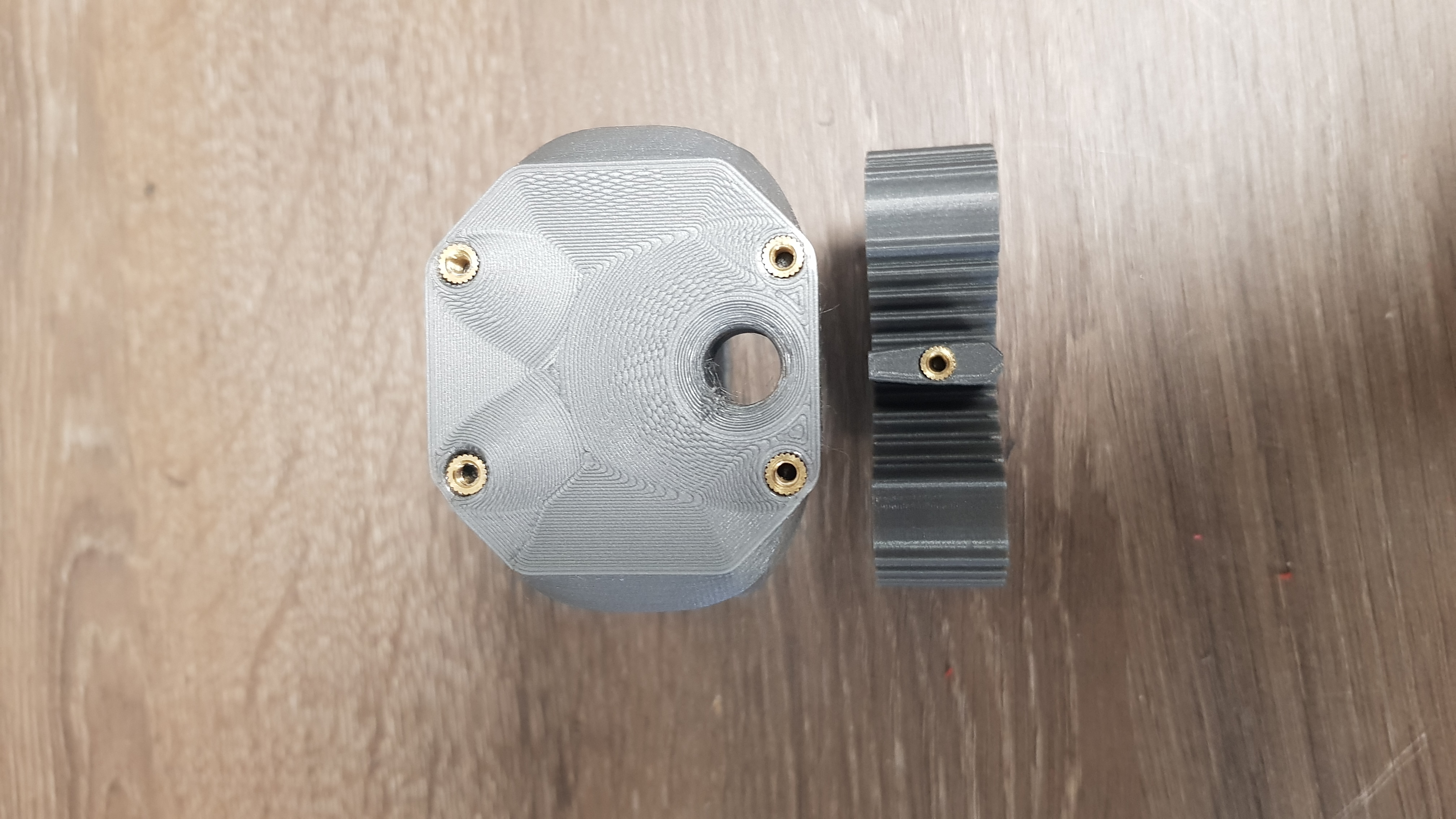

Вплавим втулки паяльником.

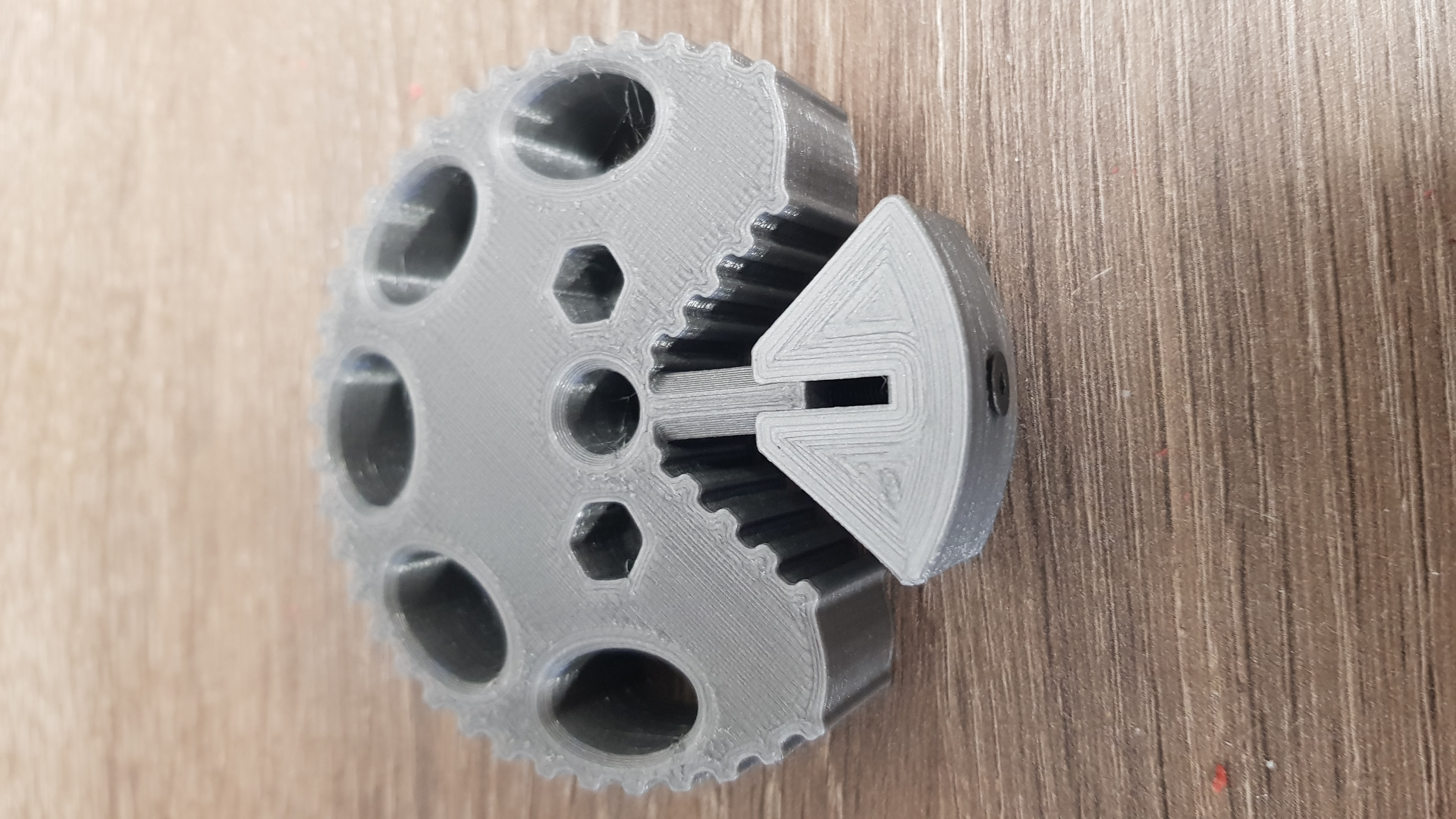

Вставим потайной болт М3x20 в J4 p3, прижимающую ремень к J3 p2.

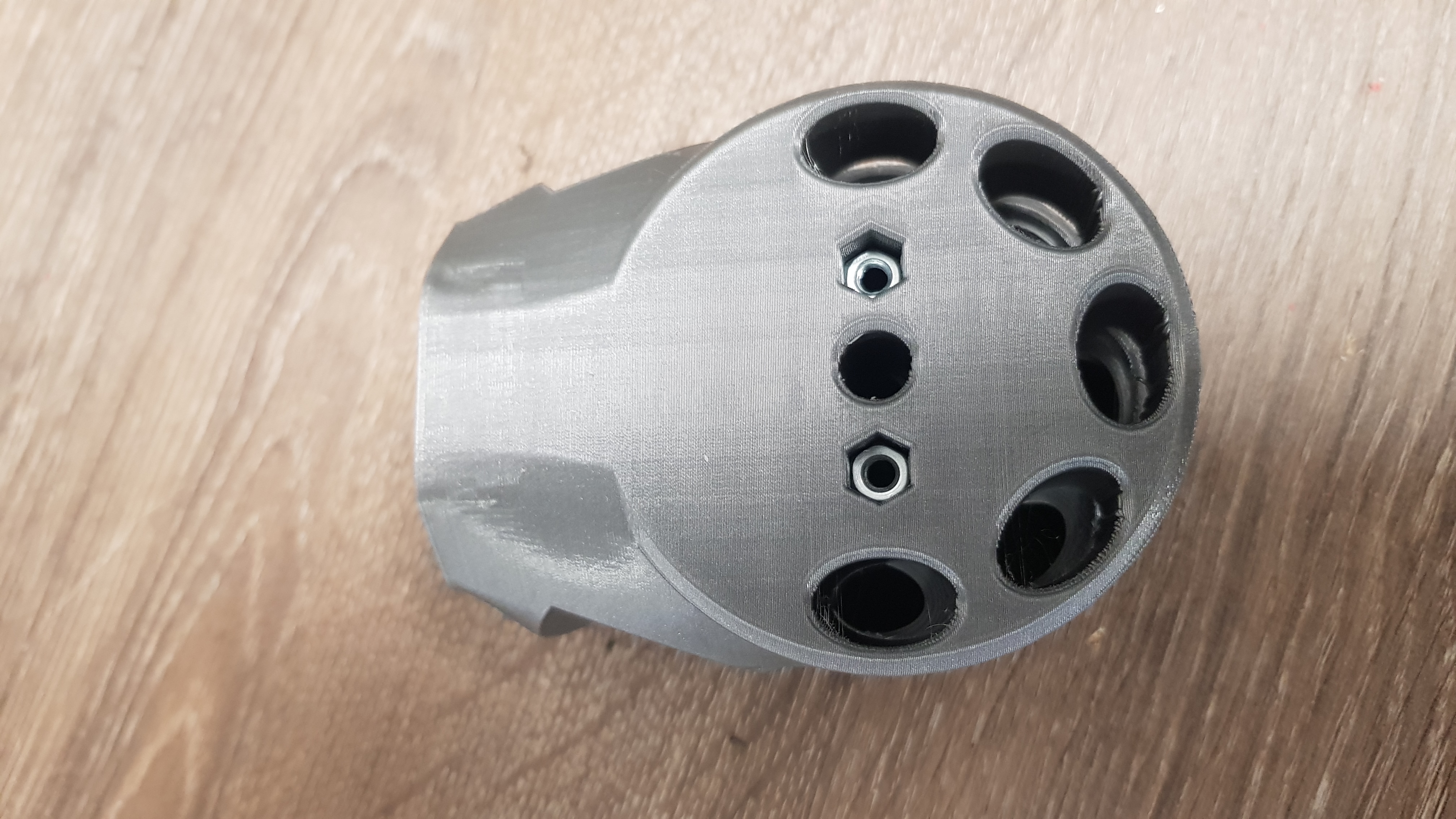

Вставим гайки М4 в специальные пазы, как показано на картинке.
Вставьте болт М4x25 цилиндрический в отвертсия, как показано на картинке, и затяните болты, стягивая J4 p1 и J4 p2.

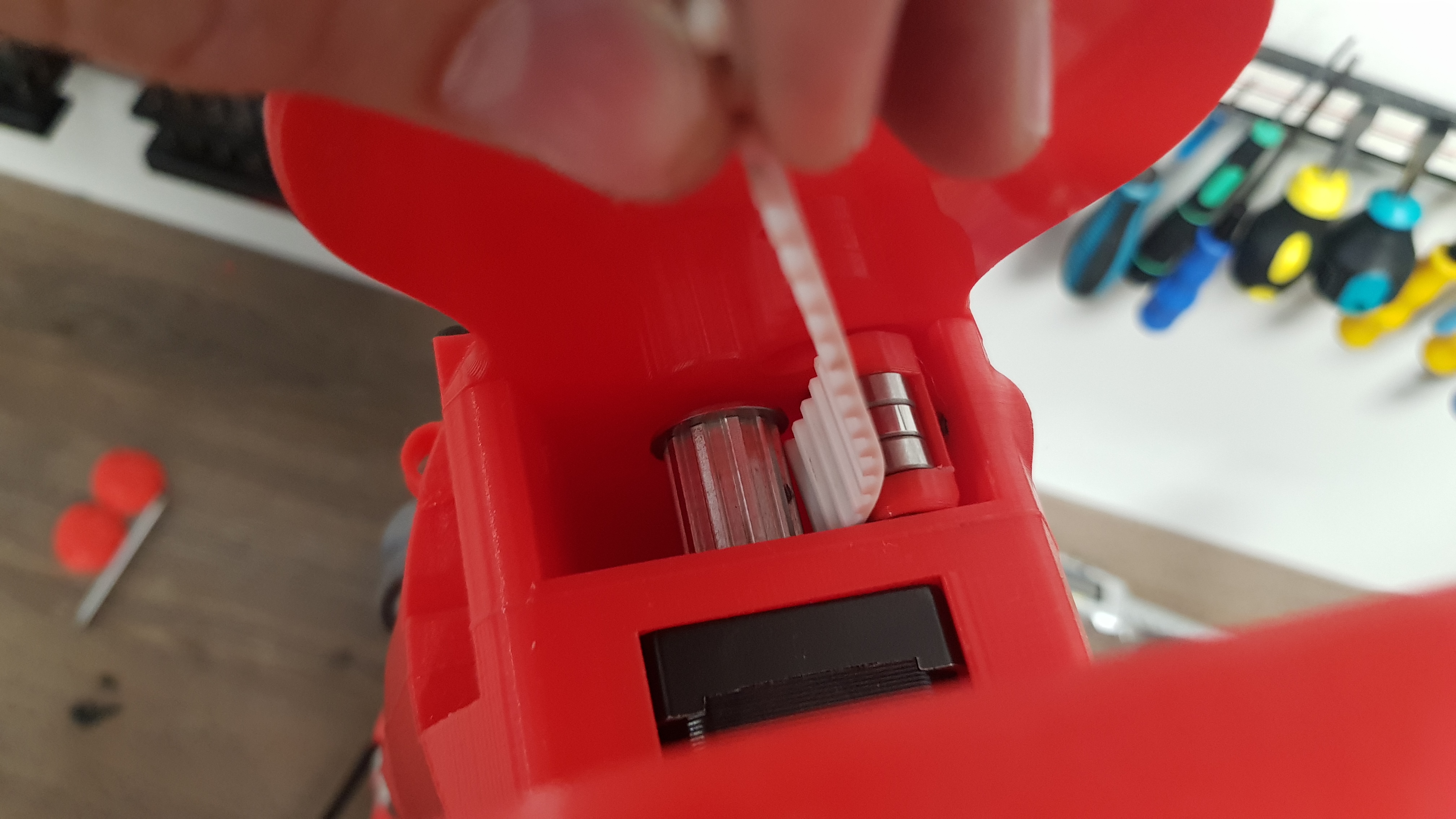

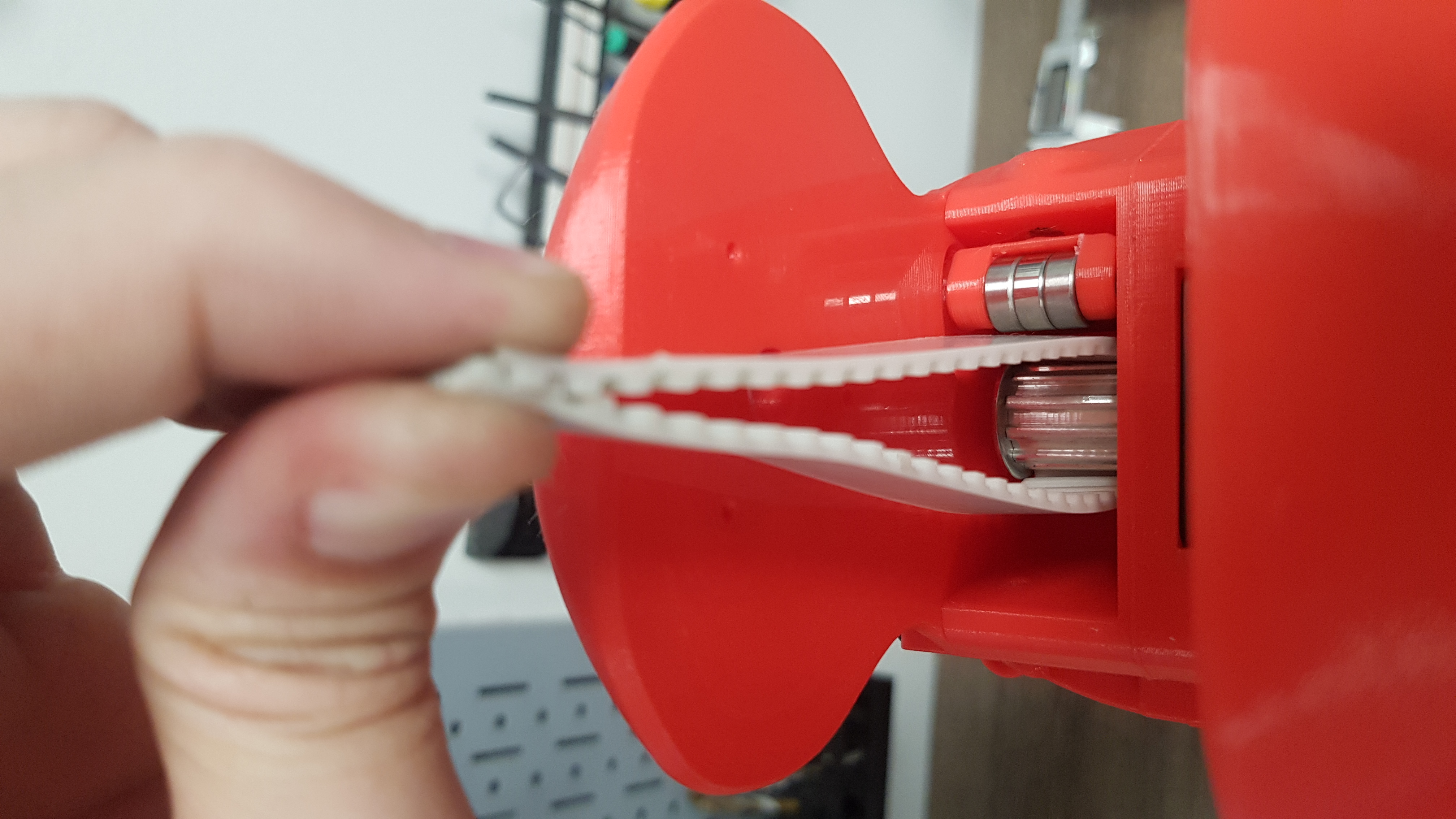

Проденем ремень, как показано на картинке.

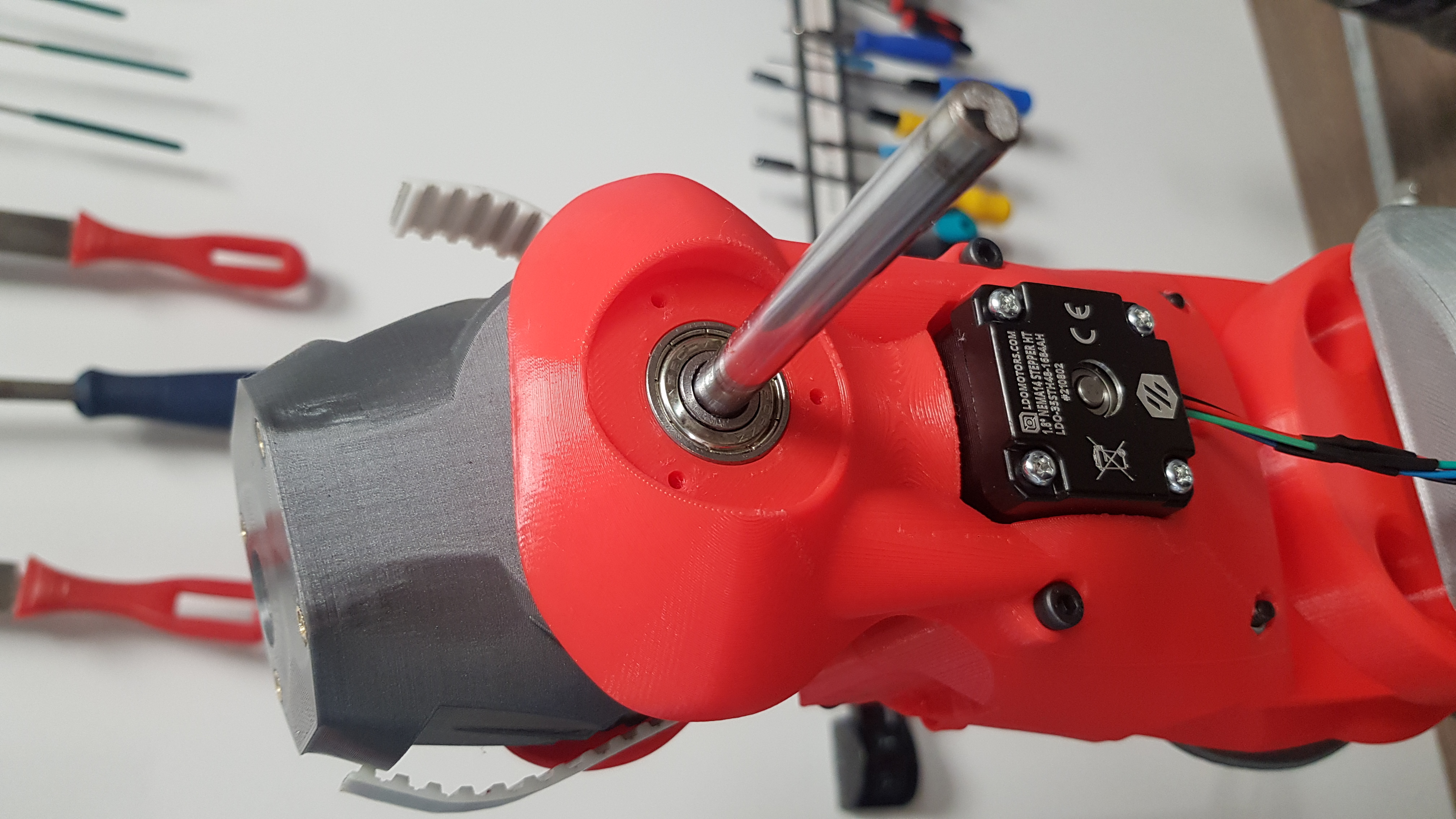

Установите вал 8 мм, закрепляя четвертое звено в третьем.

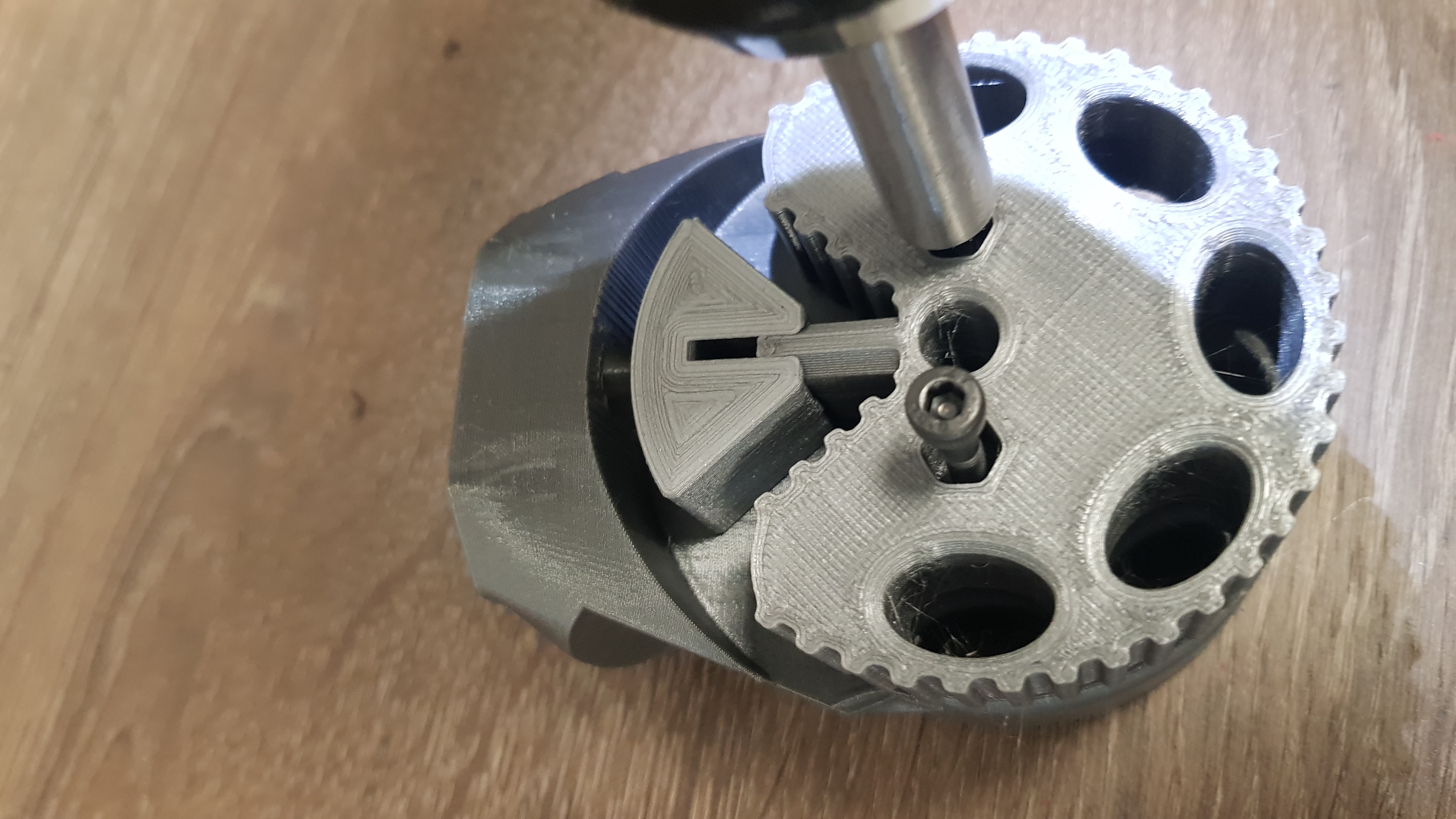

Вставьте вал до конца, затяните ремень и зажмите его, закрутив болт.

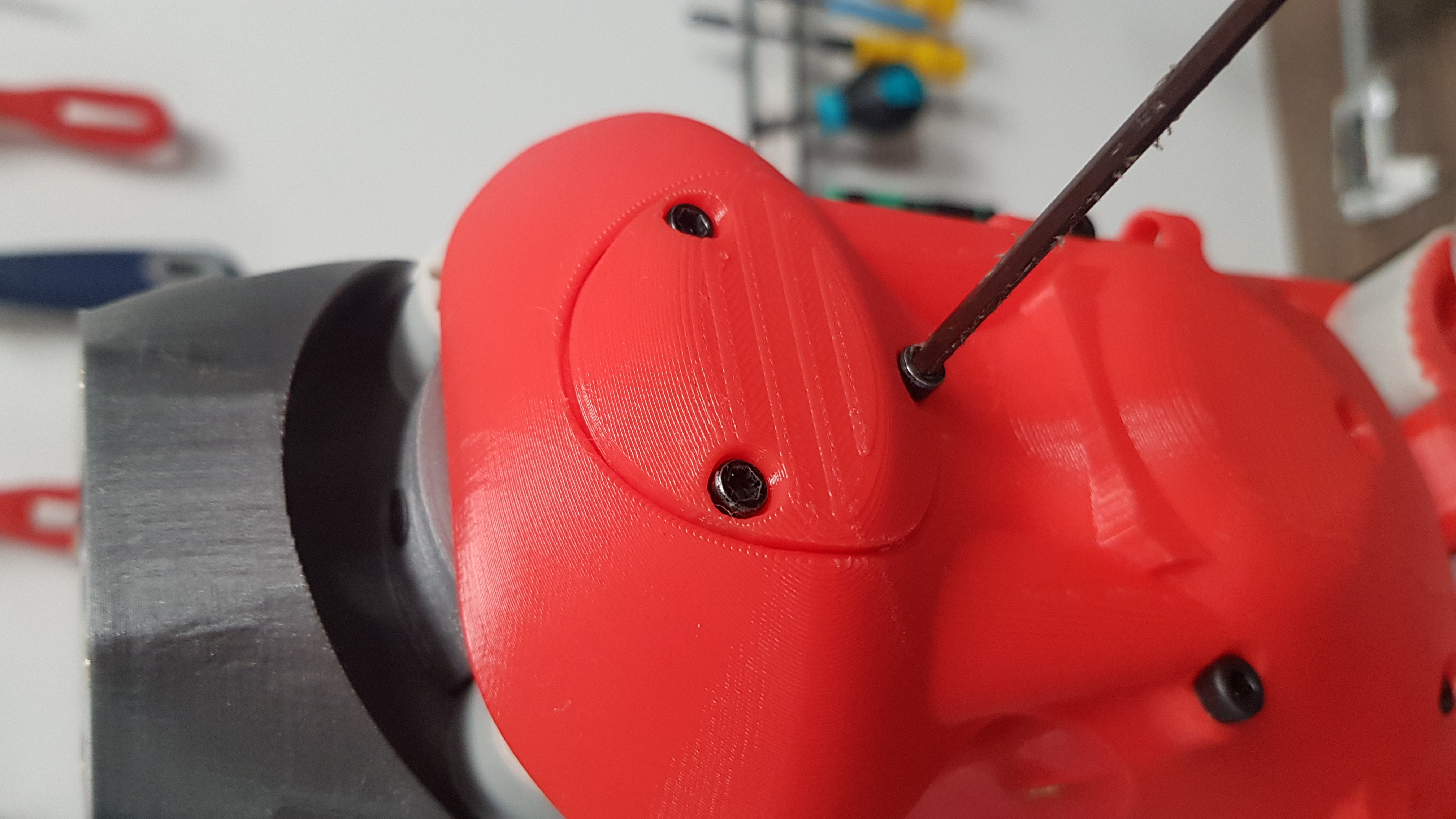

Закройте крышкой боковые части звена, закрутив М3x10, закрыв подшипники с валом.

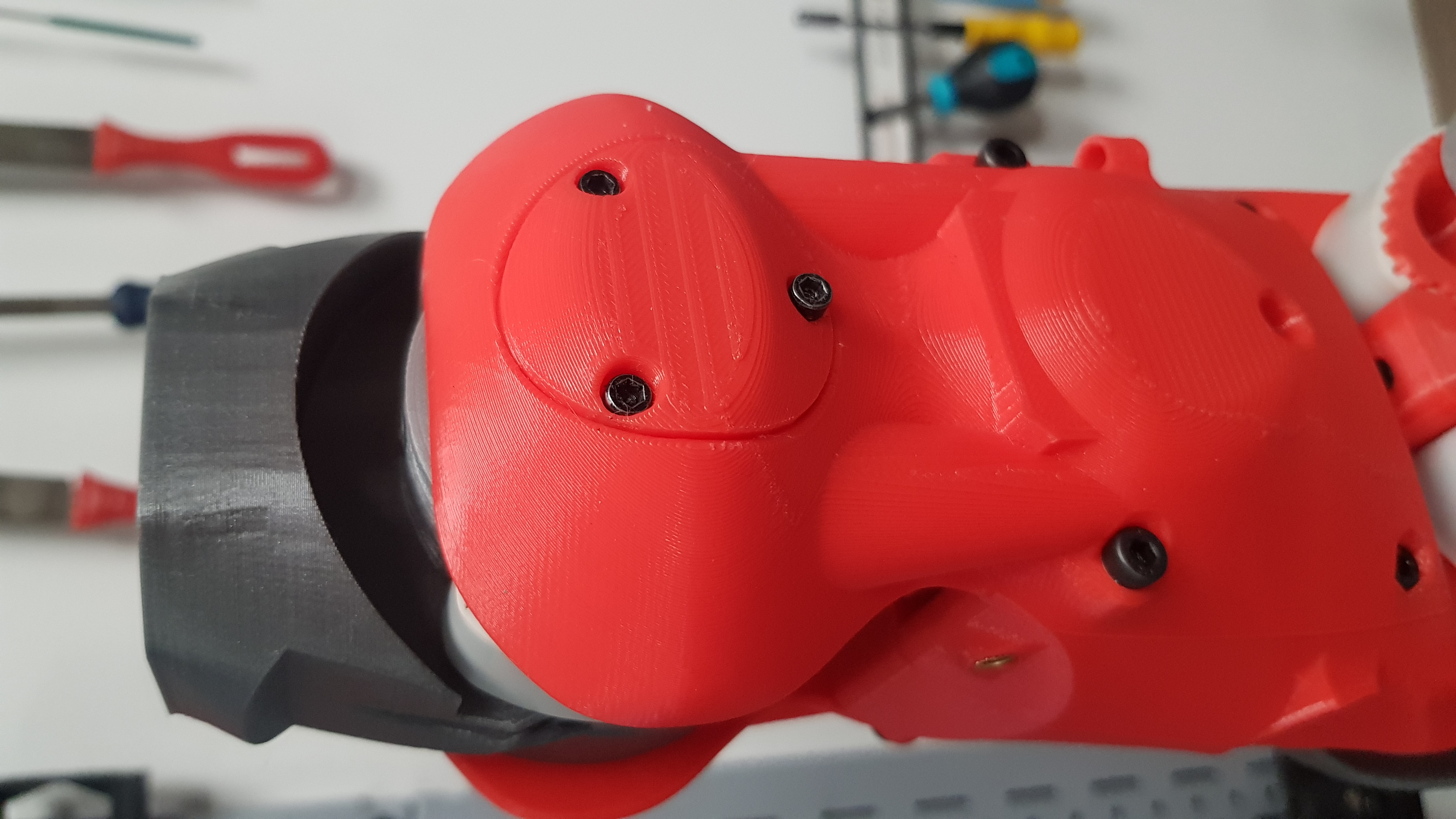

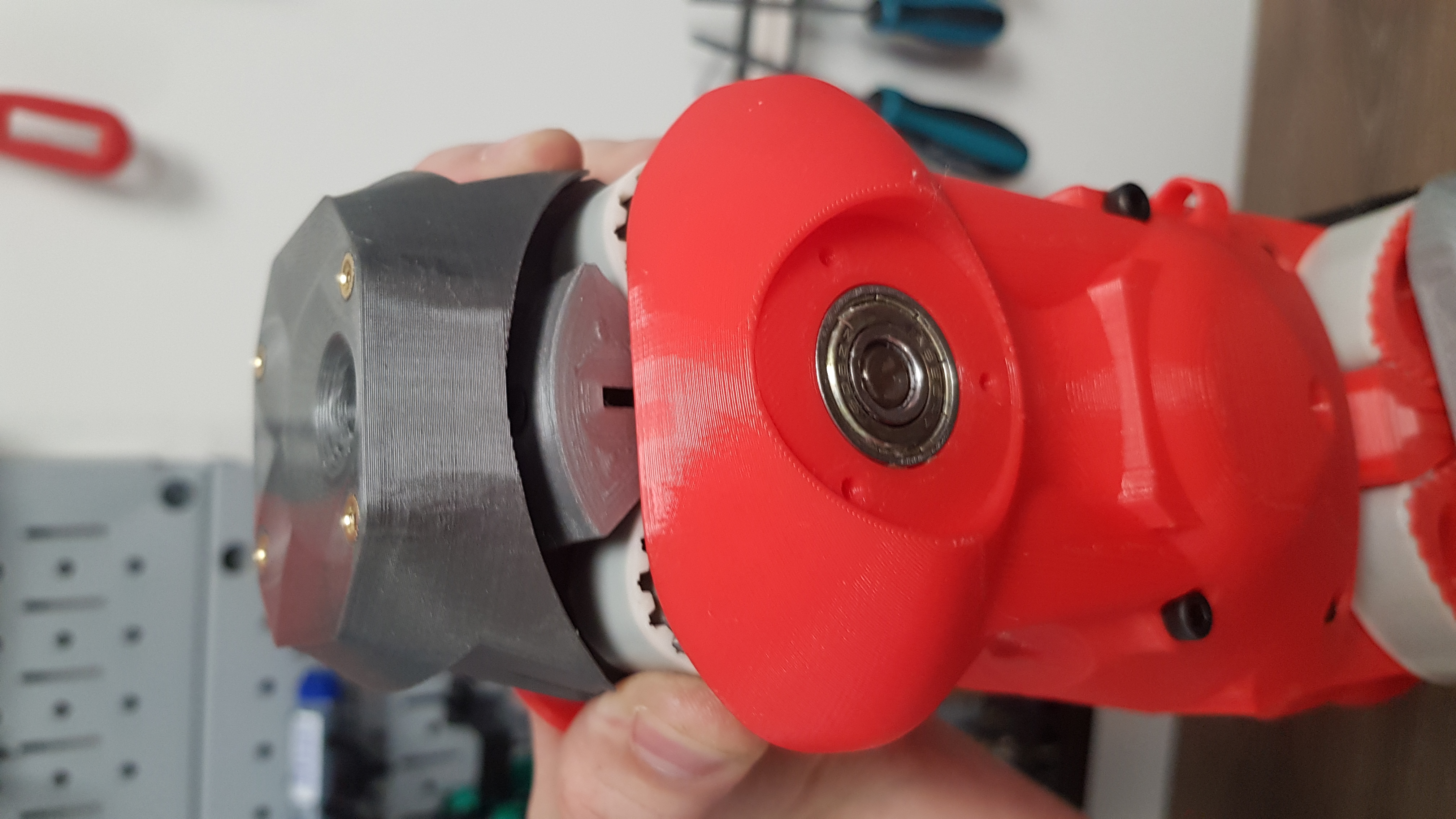

В результате у вас получится то, что показано на картинке.

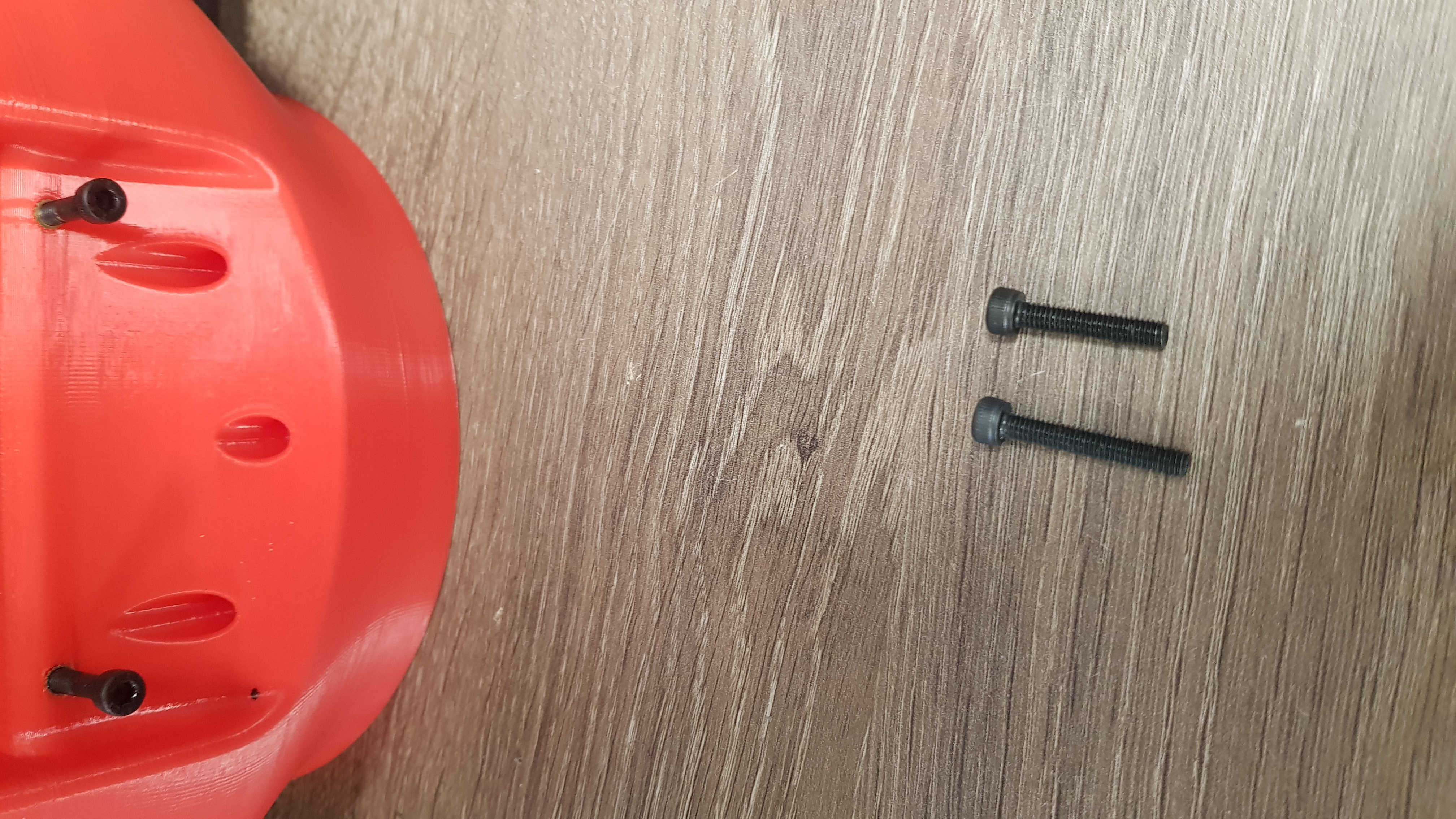

Далее произведем натяжку всех ремней (для затяжки во втором и третьем звеньях используются винты М4x25 и М4x20 соответственно).

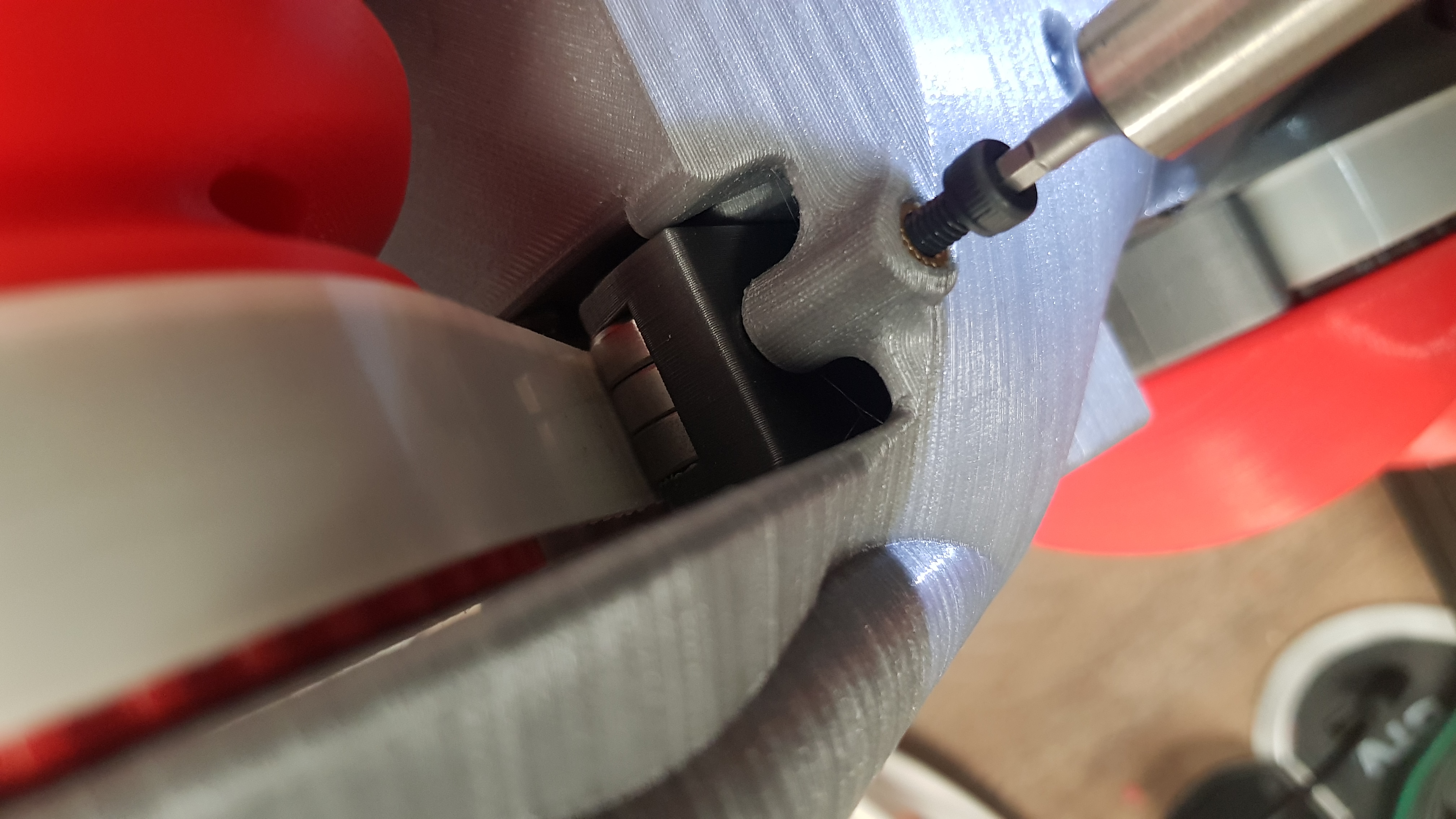

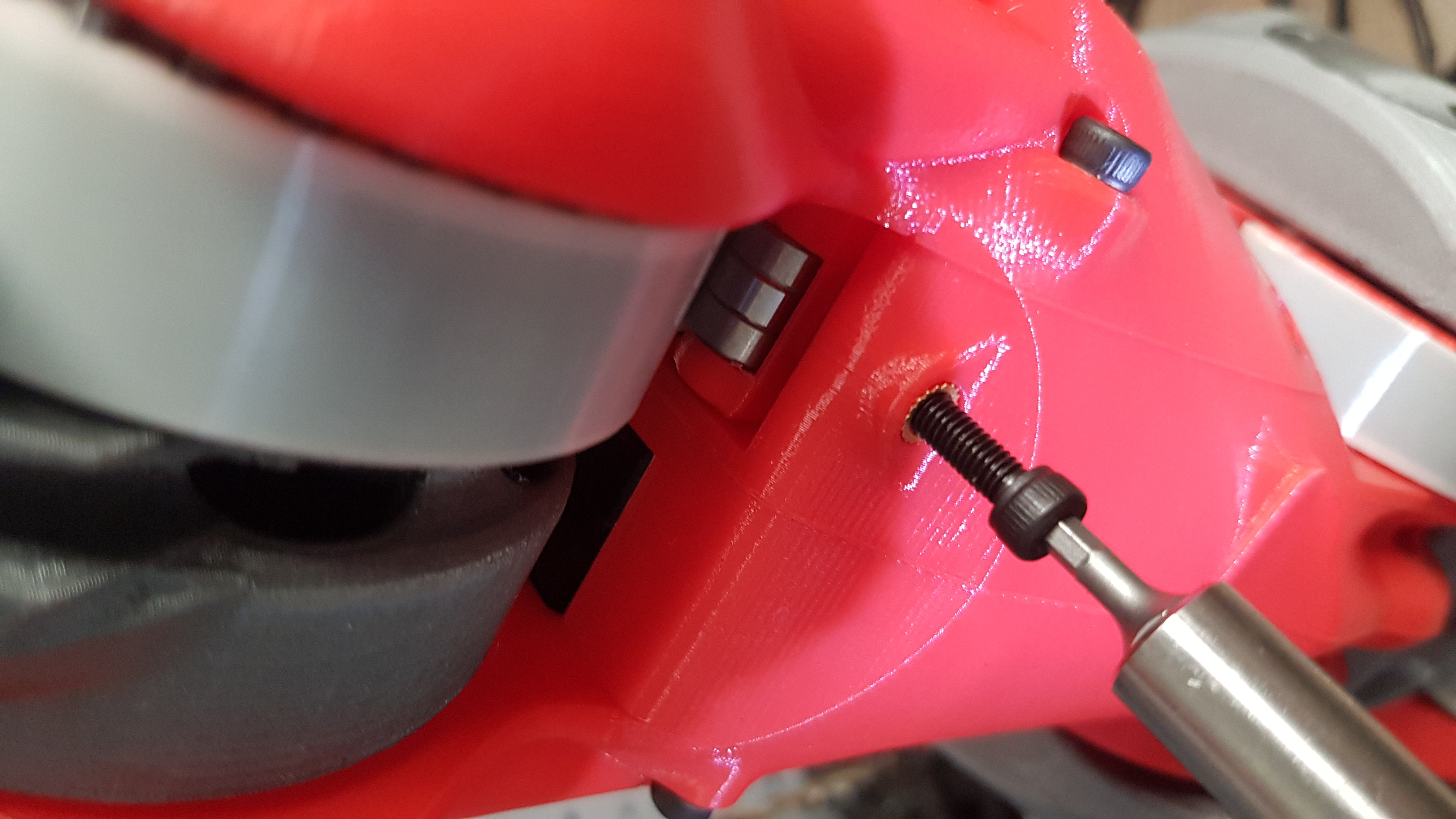

Натяните ремень, на первом звене, подкрутив болты на двух натяжителях (натяжение не должно создавать сопротивление движению).

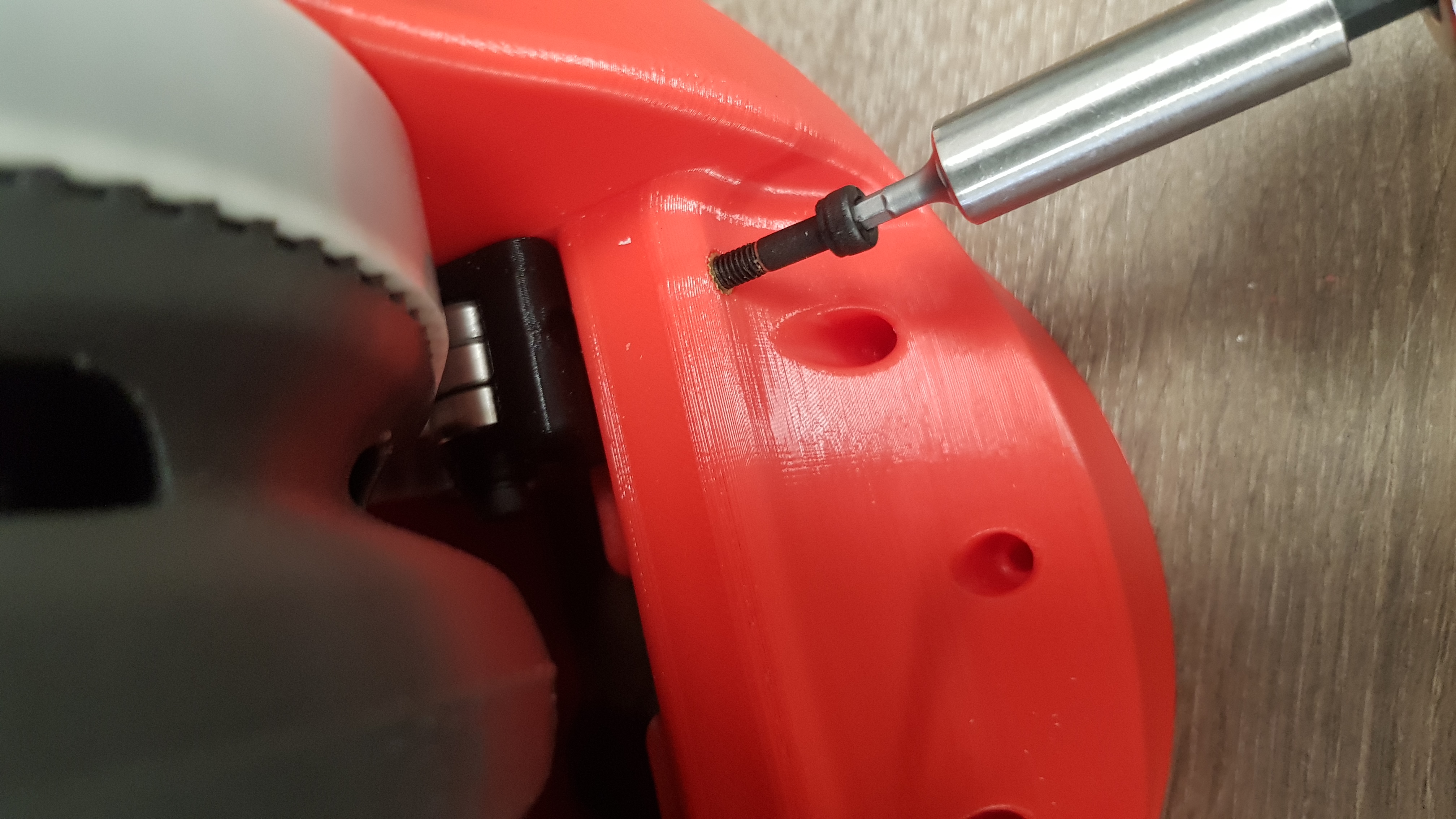

Аналогичным образом натяните ремень на втором звене винтом М4x25.
Также натяните ремень на третьем звене.
