Концевики

Установка концевиков

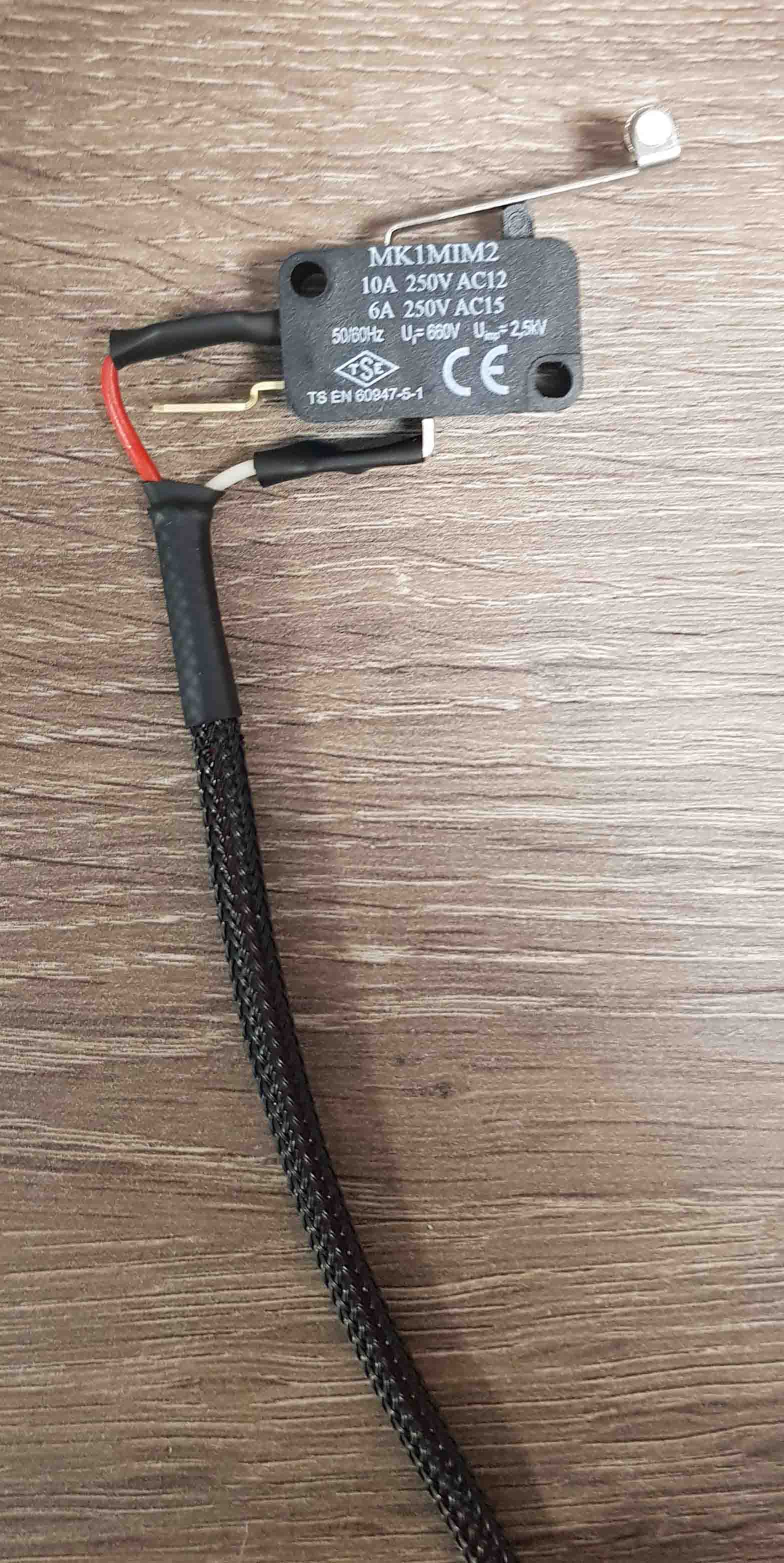

Провода концевиков запаковываем в оплетку. Длины оплеток: Первая оплетка для устанавливаемого концевика четвертого звена, оплетка диаметром 4 мм и длиной 29.5 см. Вторая оплетка для устанавливаемого концевика третьего звена, оплетка диаметром 8 мм и длиной 32 см. Третья оплетка для устанавливаемого концевика второго звена, оплетка диаметром 10 мм и длиной 31 см. Четвертая оплетка для устанавливаемого концевика первого звена, оплетка диаметром 8 мм и длиной 32 см. Пятая оплетка закрывает все првода идущие к пятиконтактовому разъему, оплетка диаметром 10 мм и длиной 70 см. Закроем провода оплеткой:

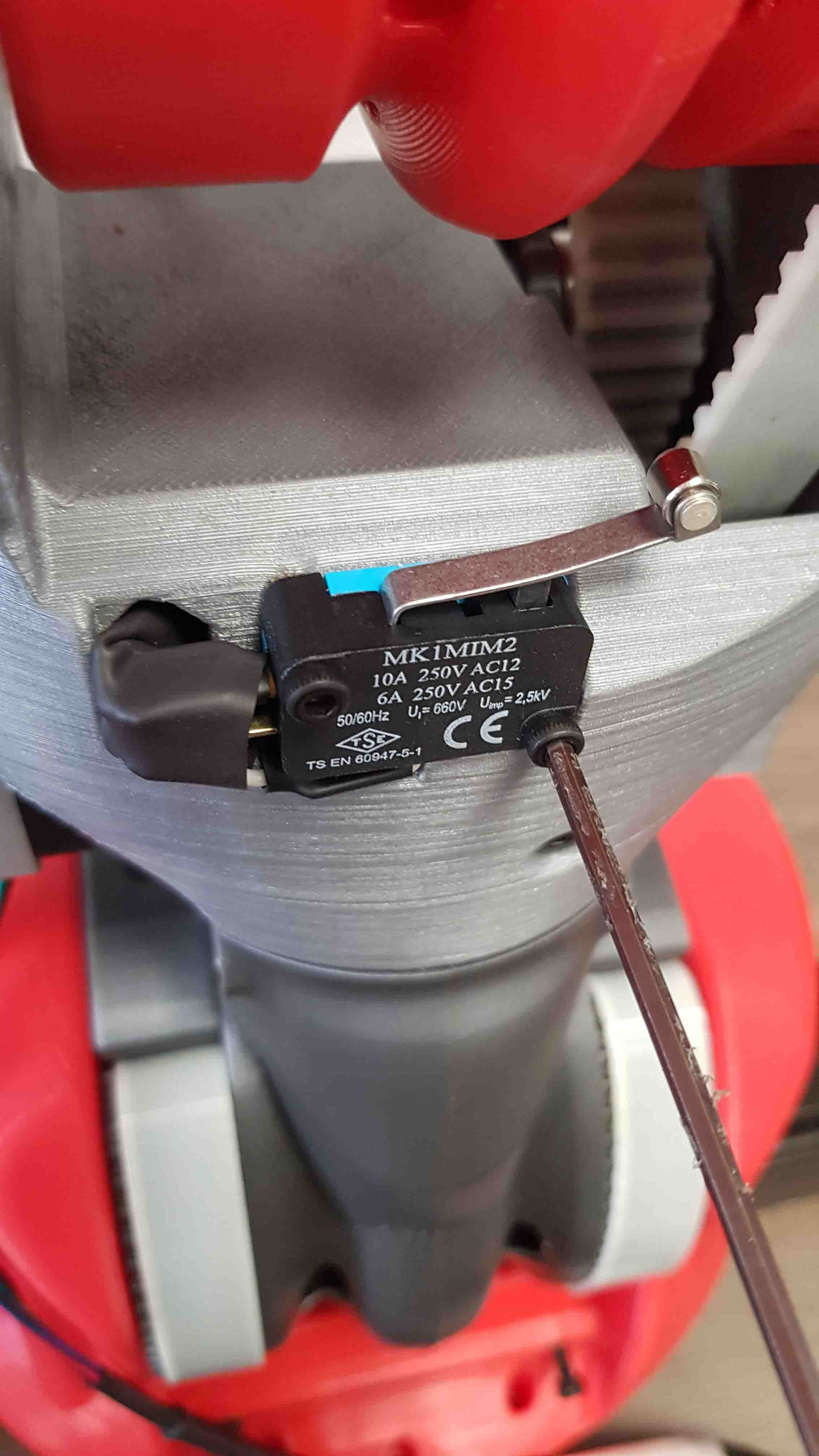

Закрутим концевик болтом М3x15 цилиндрическим.

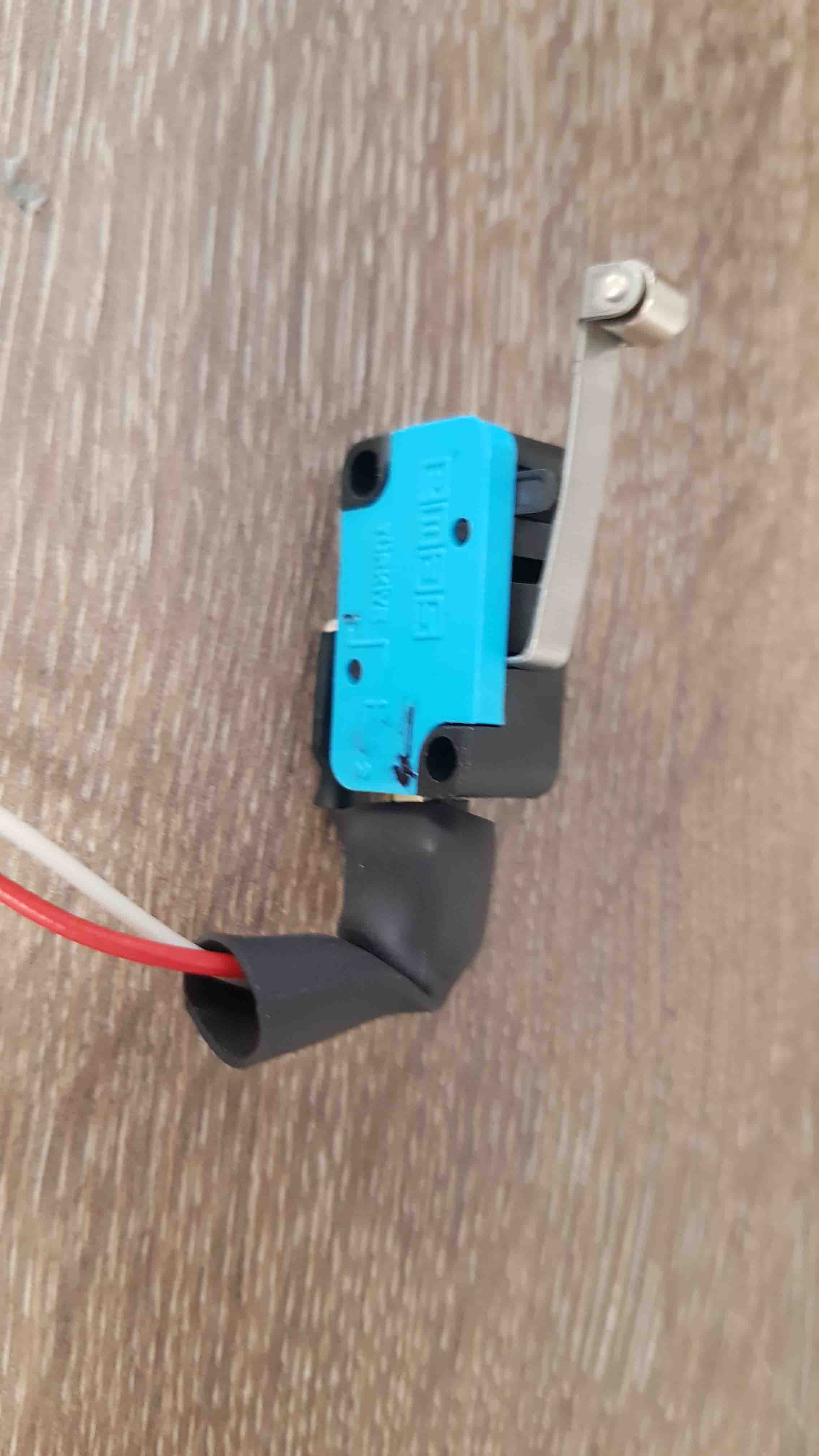

Наденьте термоусадку на провода и загните у следующего концевика провода на 90 градусов.

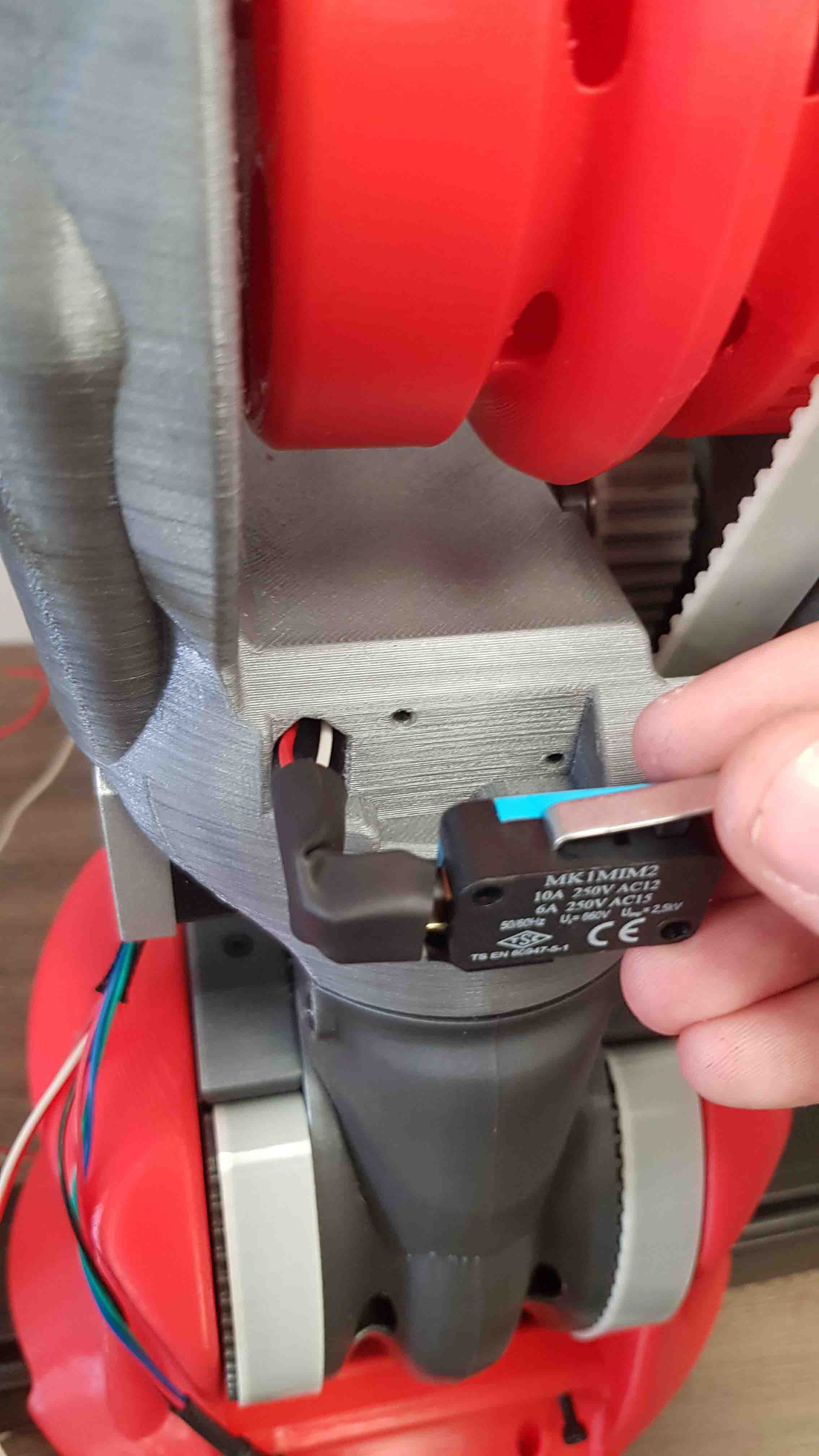

Проденьте провода в отверстие. Вставьте концевик в паз для него на втором звене.

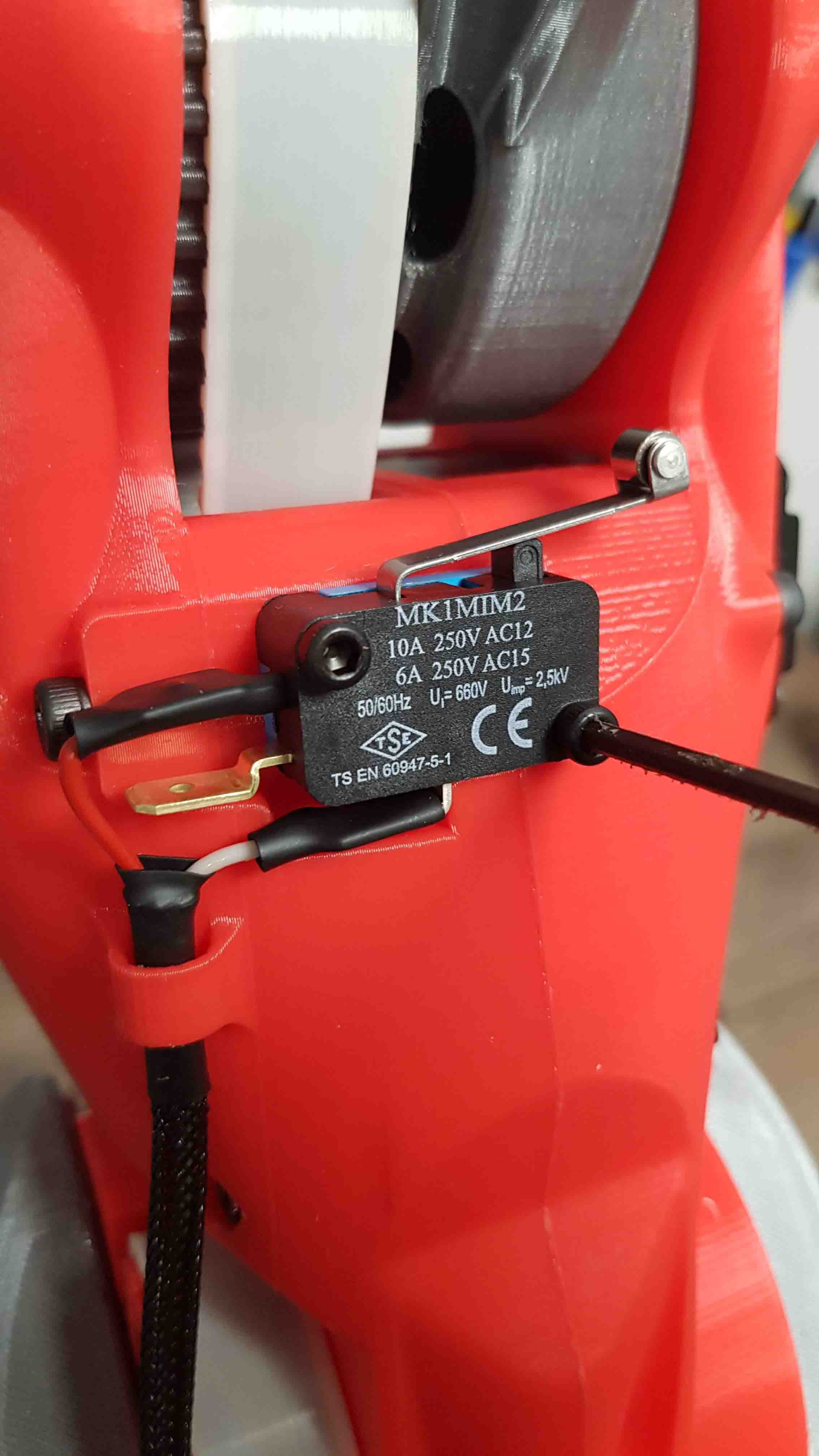

Закрутим концевик болтами М3x15 цилиндрическими.

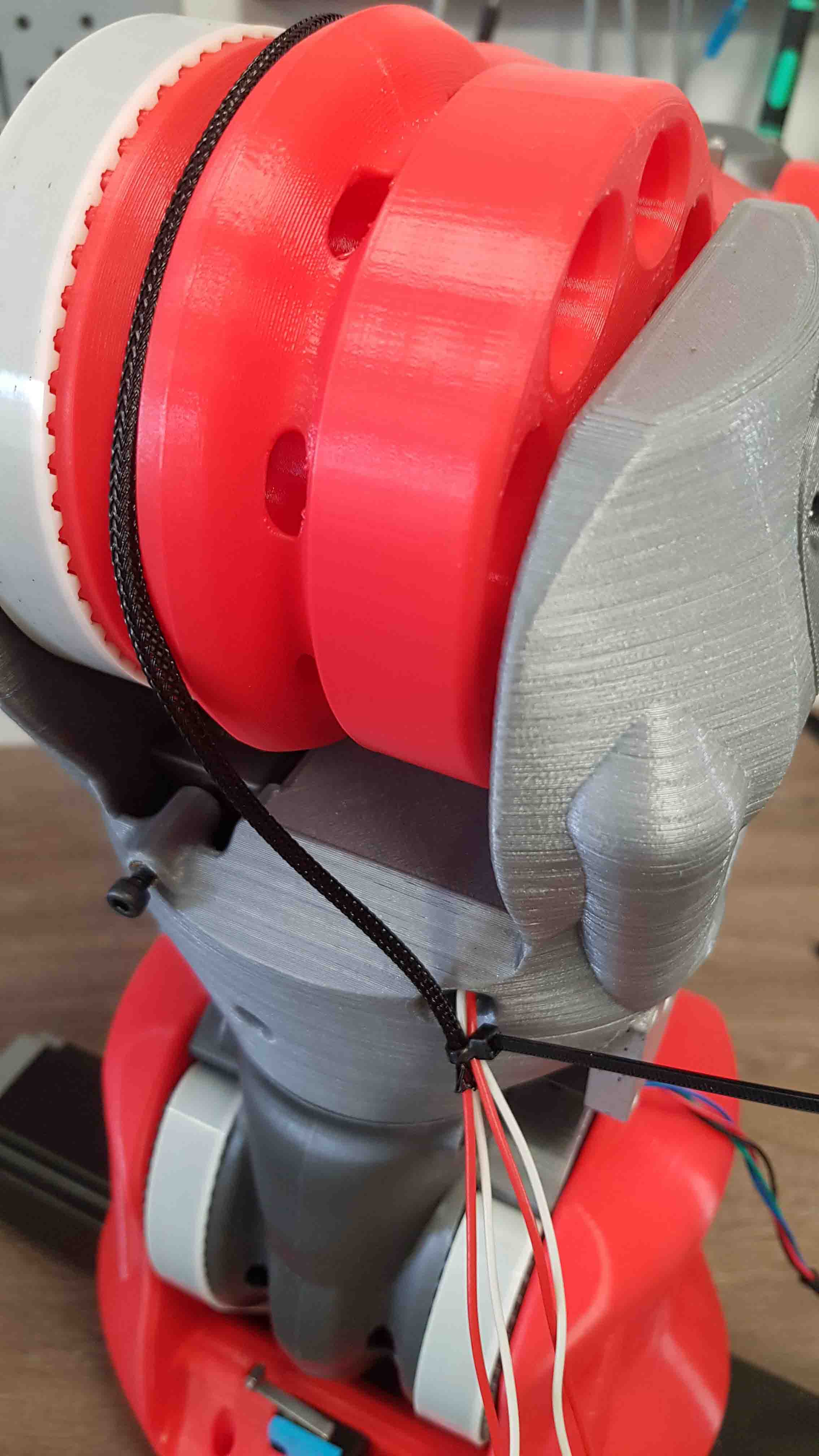

Стяните провода стяжкой провода 3го и 4го, как показано на картинке.

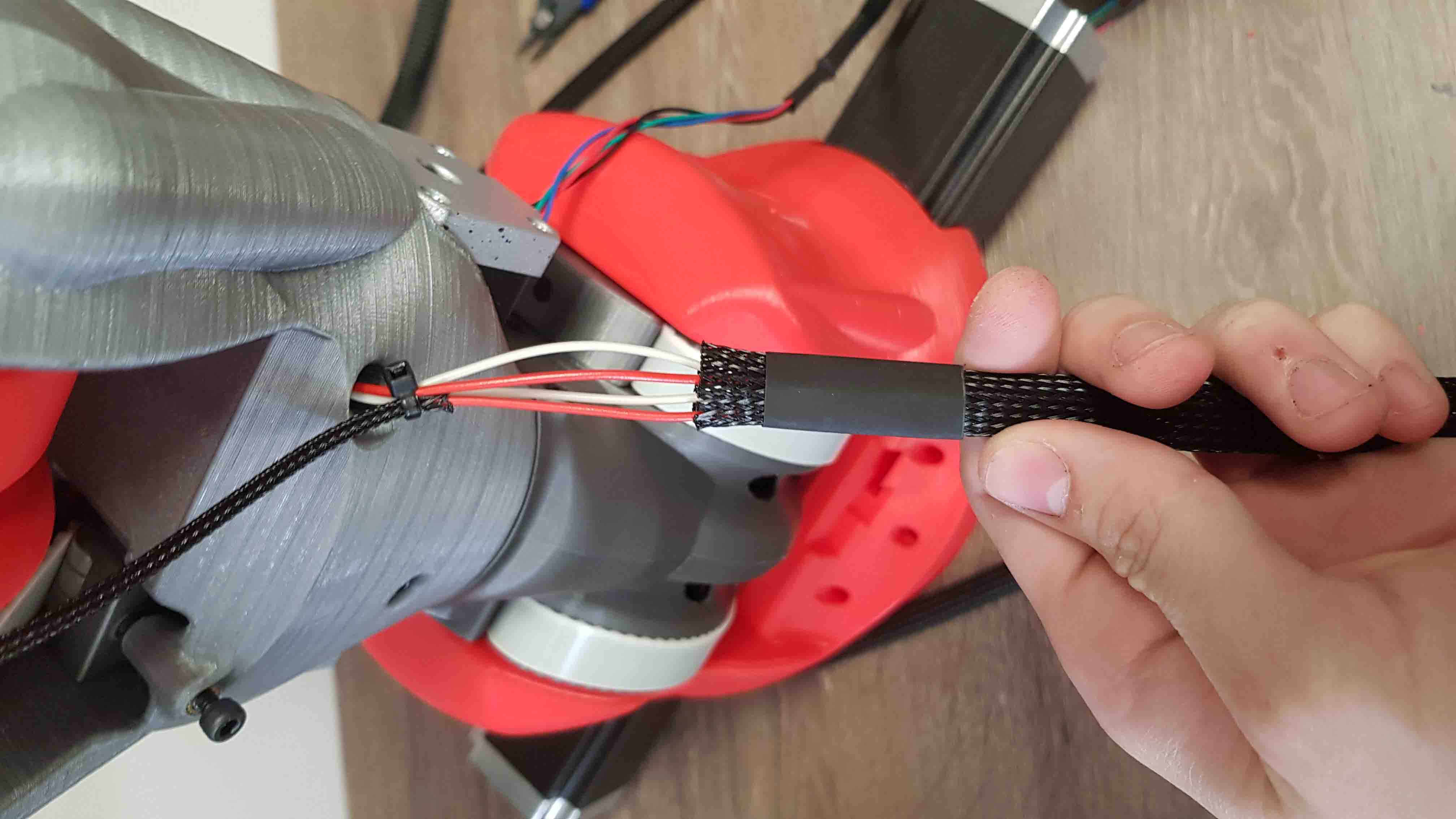

Наденьте оплетку на кабель, предварительно надев на него термоусадку, как показано на картинке.

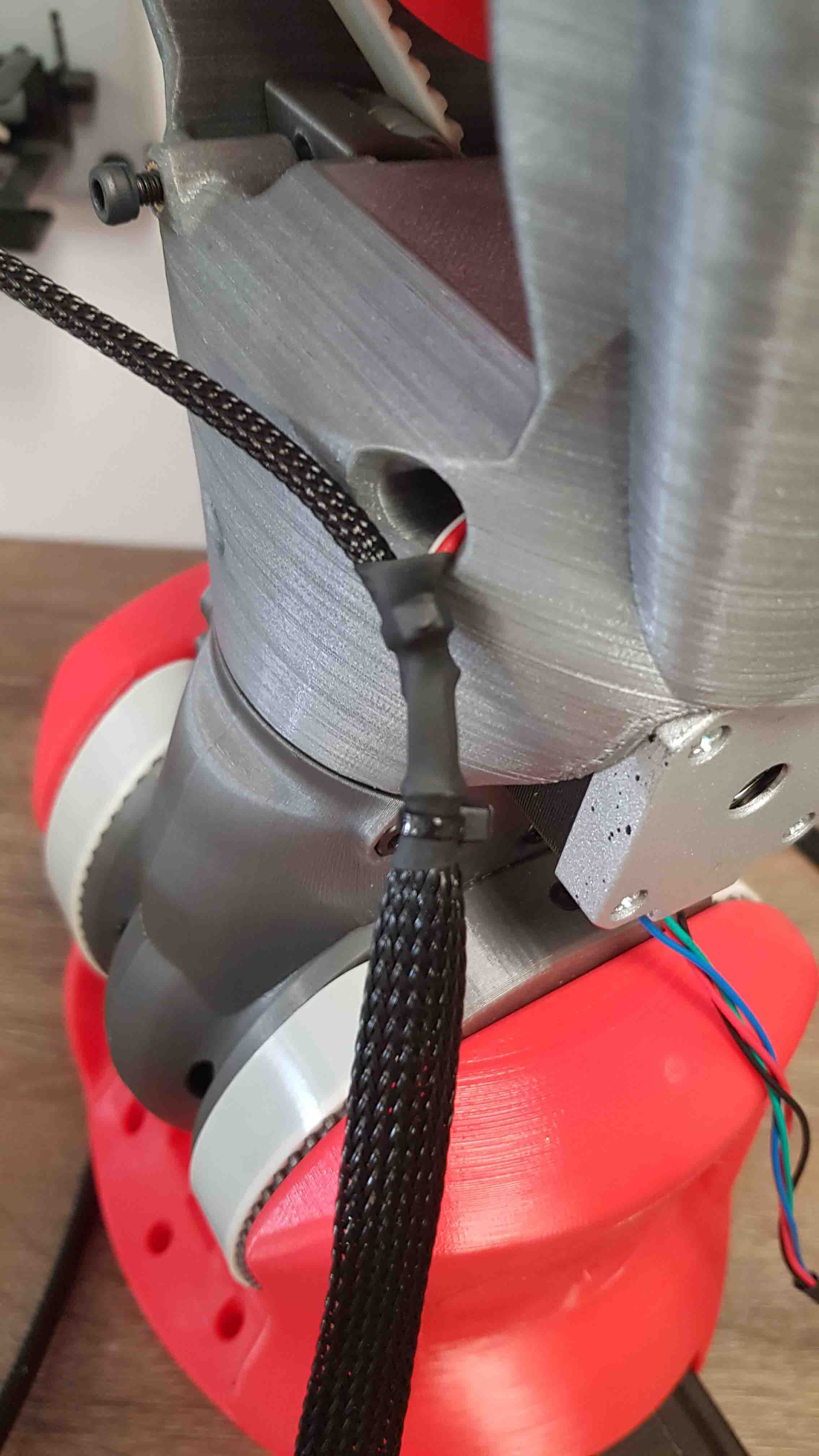

Нагрейте термоусадку и после этого зажмите ее дополнительно стяжкой.

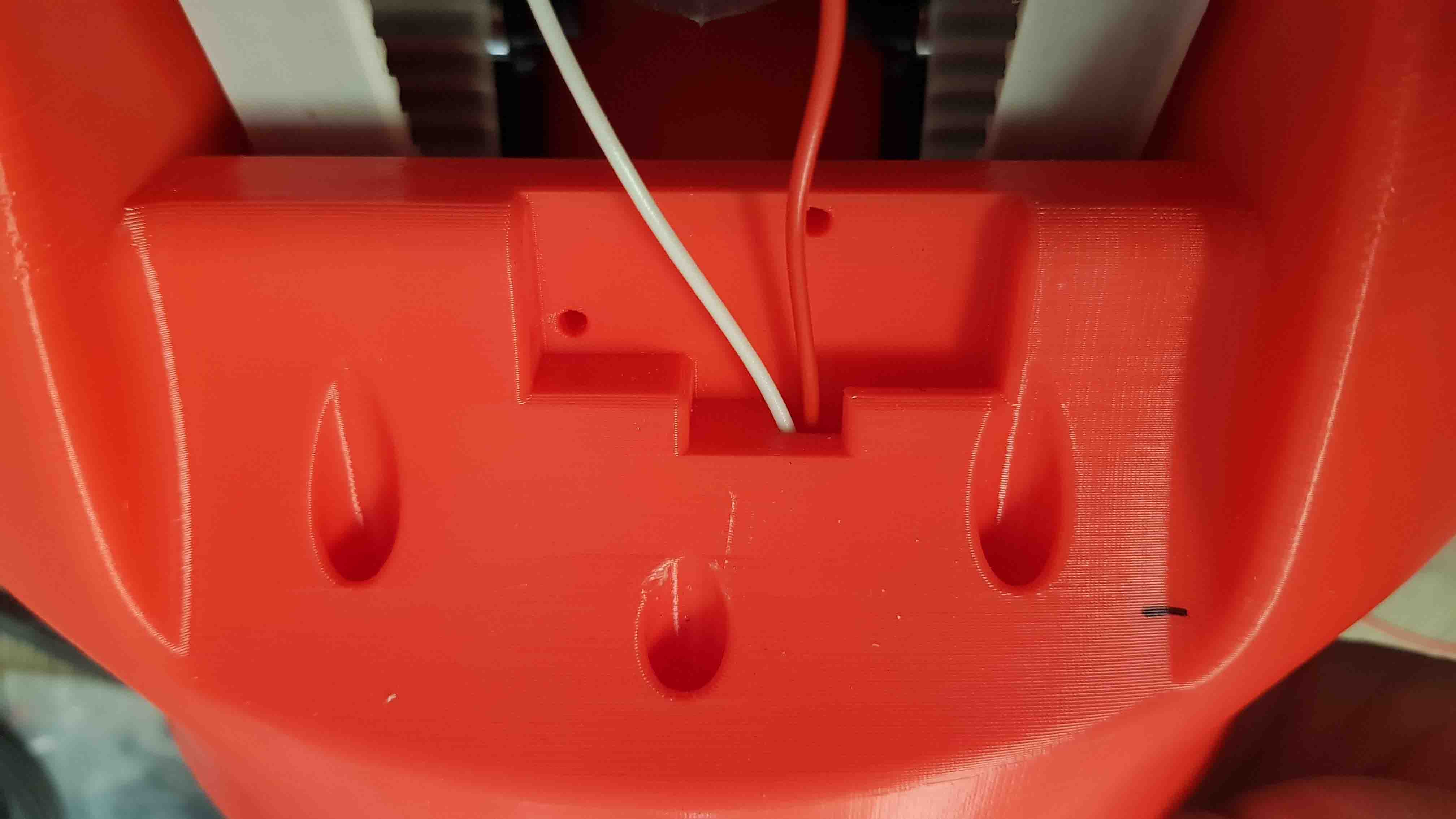

Проденьте провода второго концевика в отверстие на первом звене.

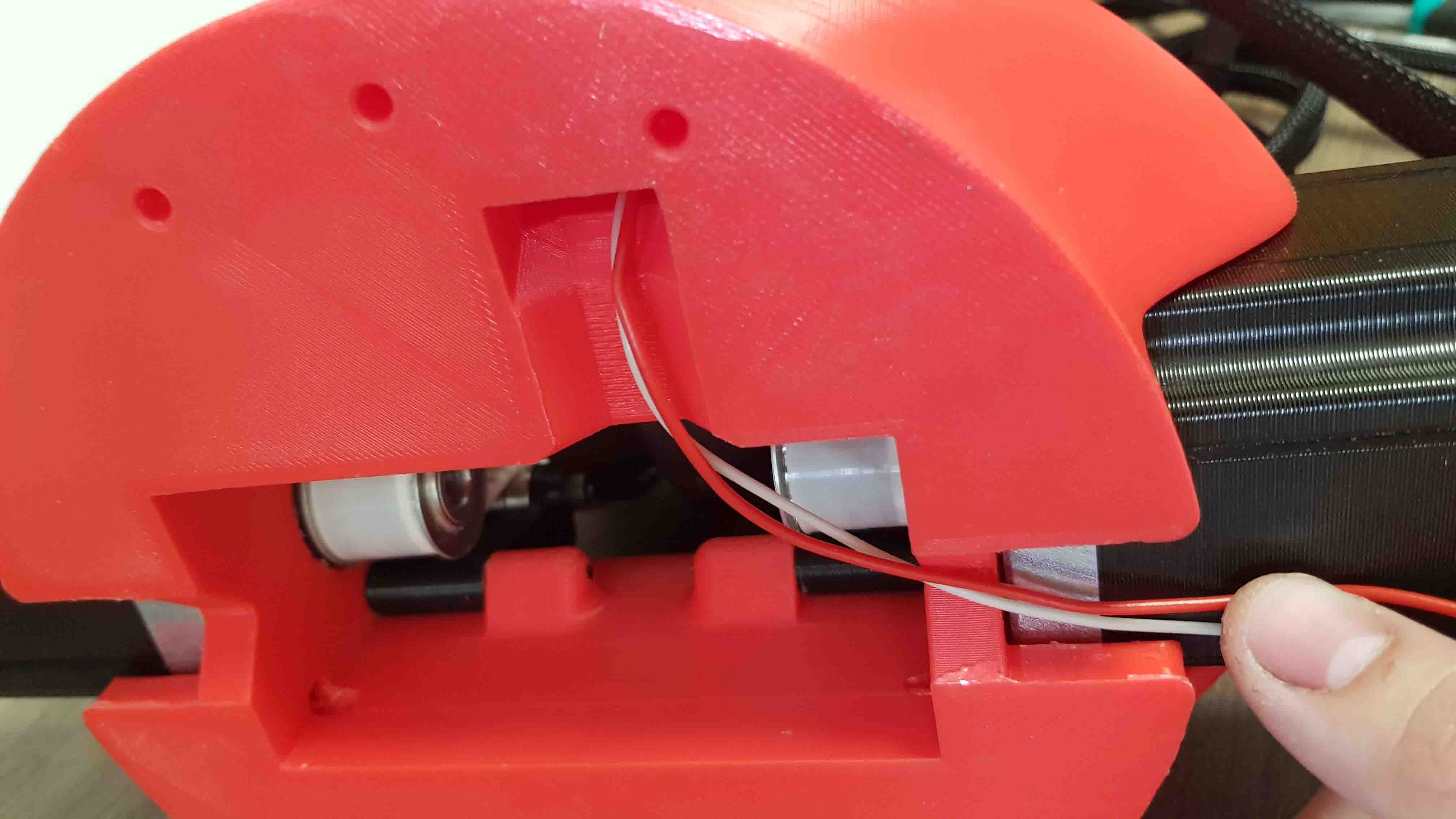

Проложите провод снизу, как показано на рисунке.

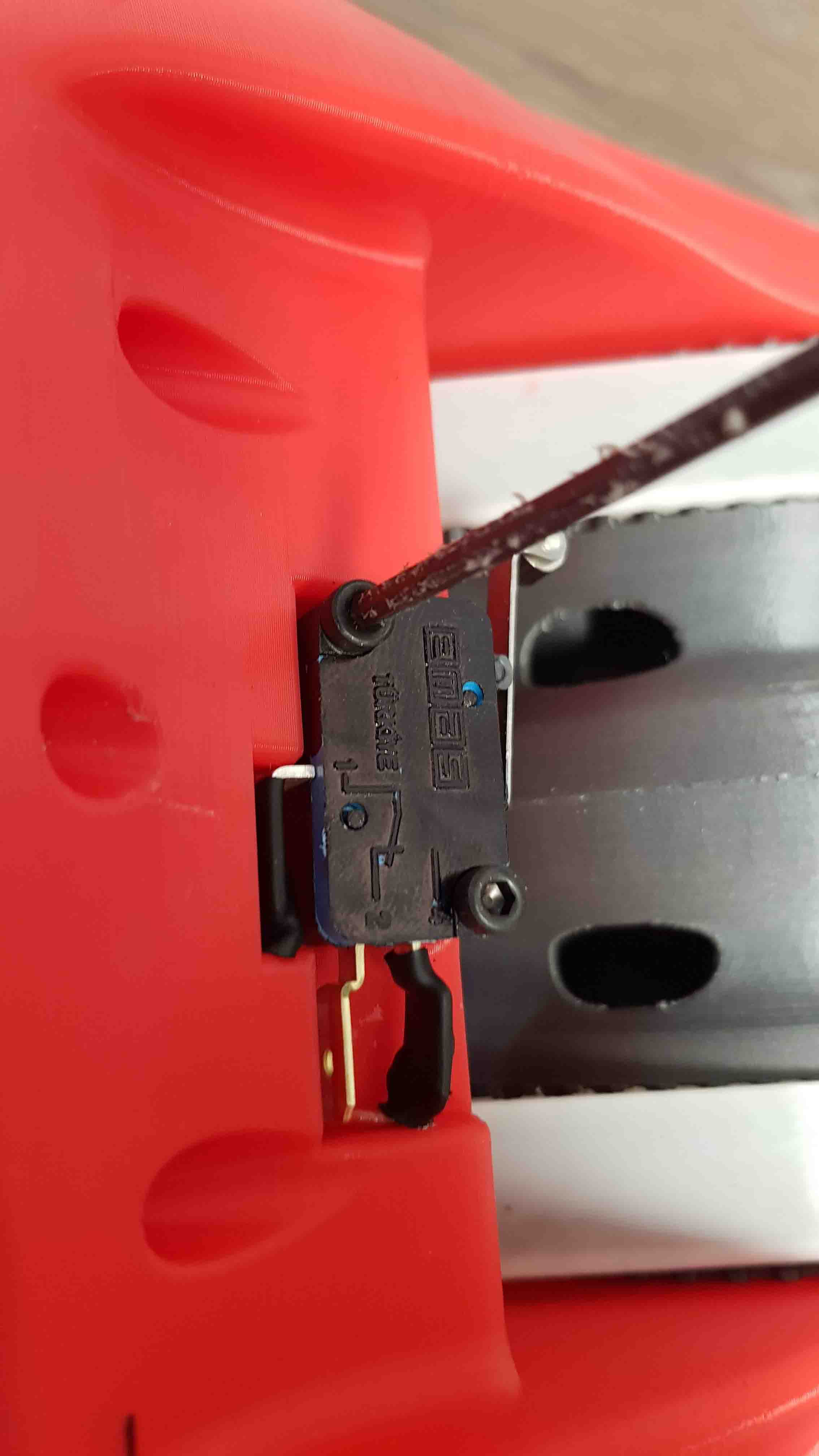

Закрутите концевик болтом М3x15 цилиндрическим.

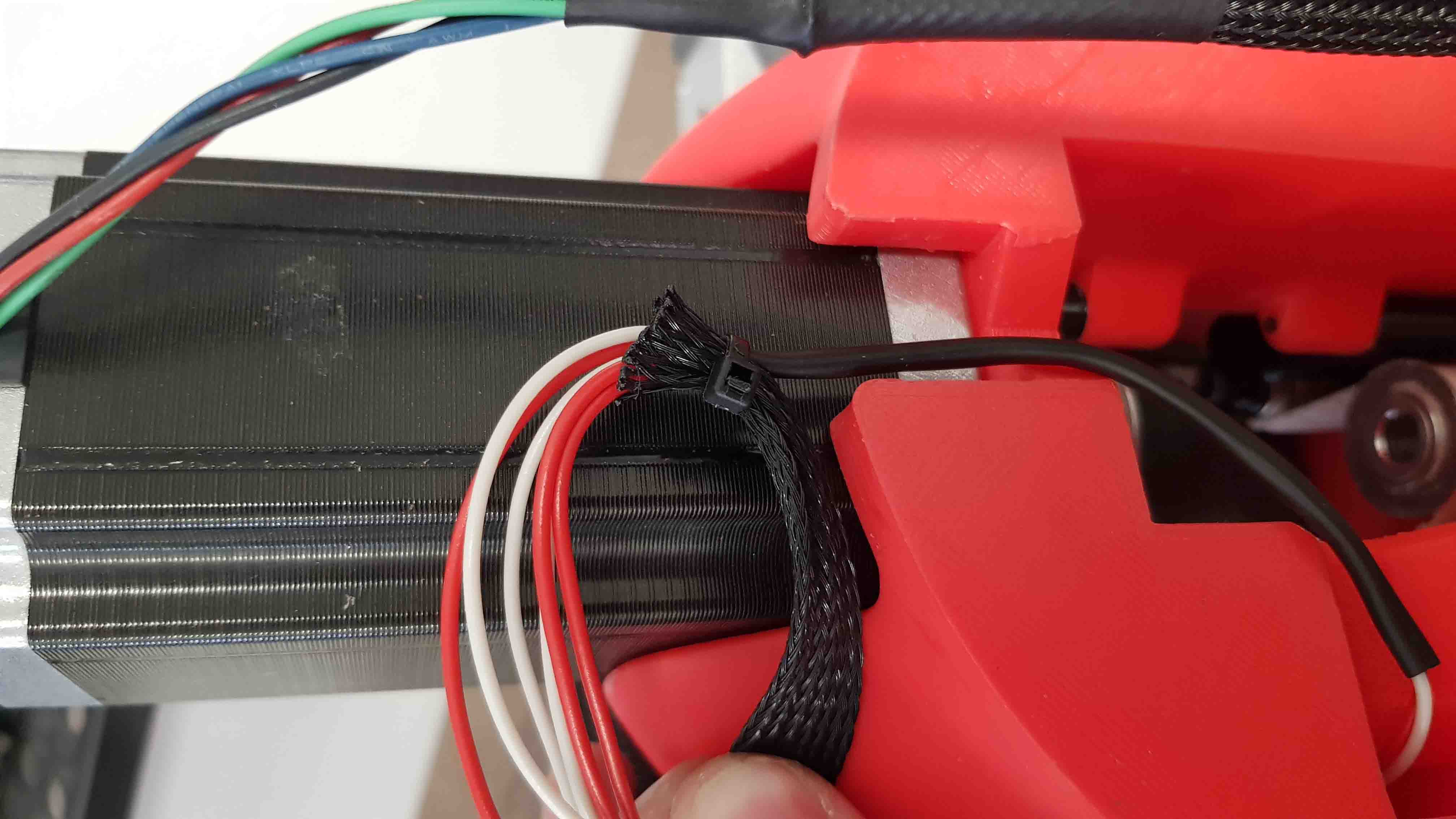

Затяните стяжкой оплетку 4го и 3го концевиков к проводам 2го концевика.

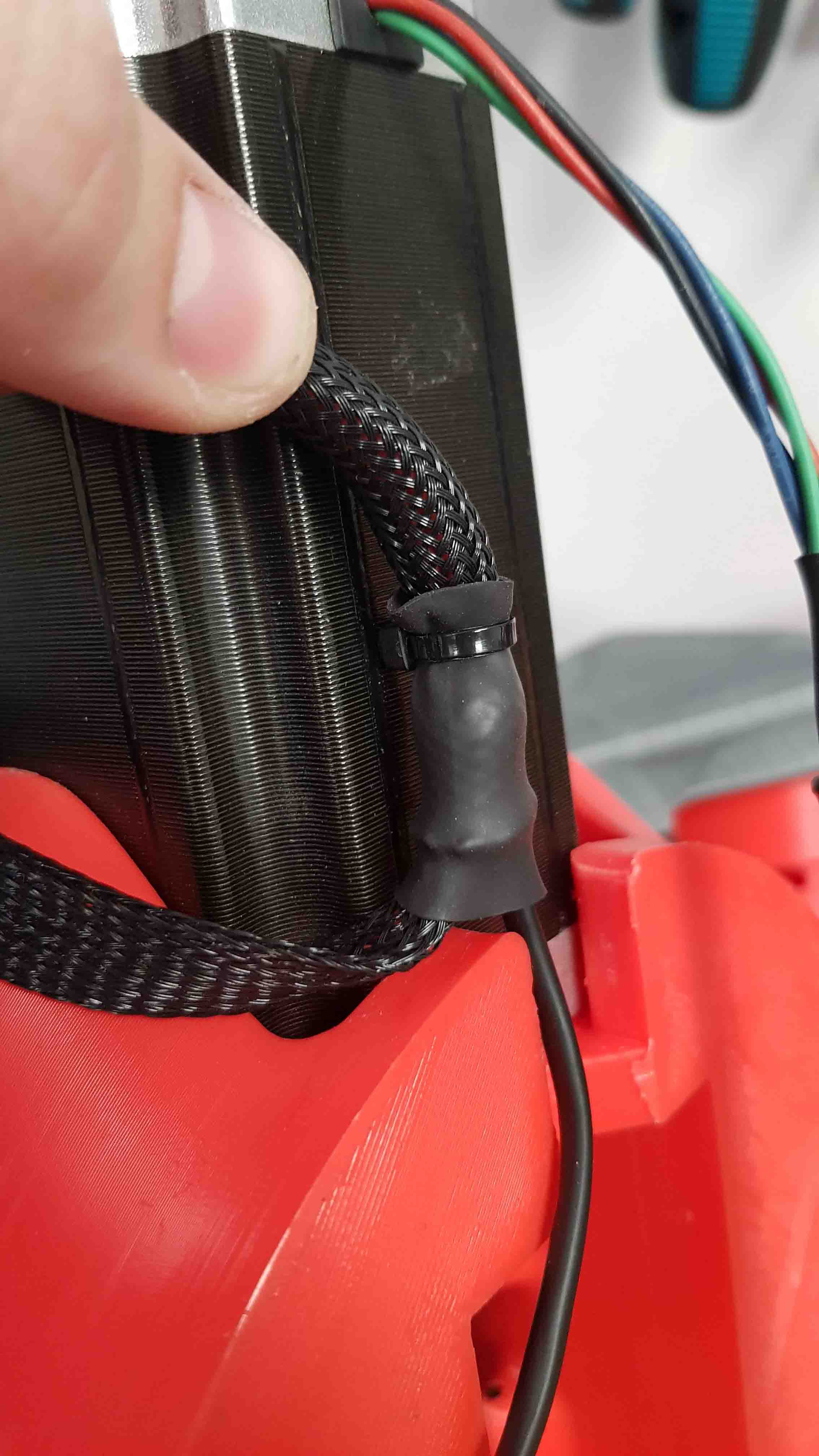

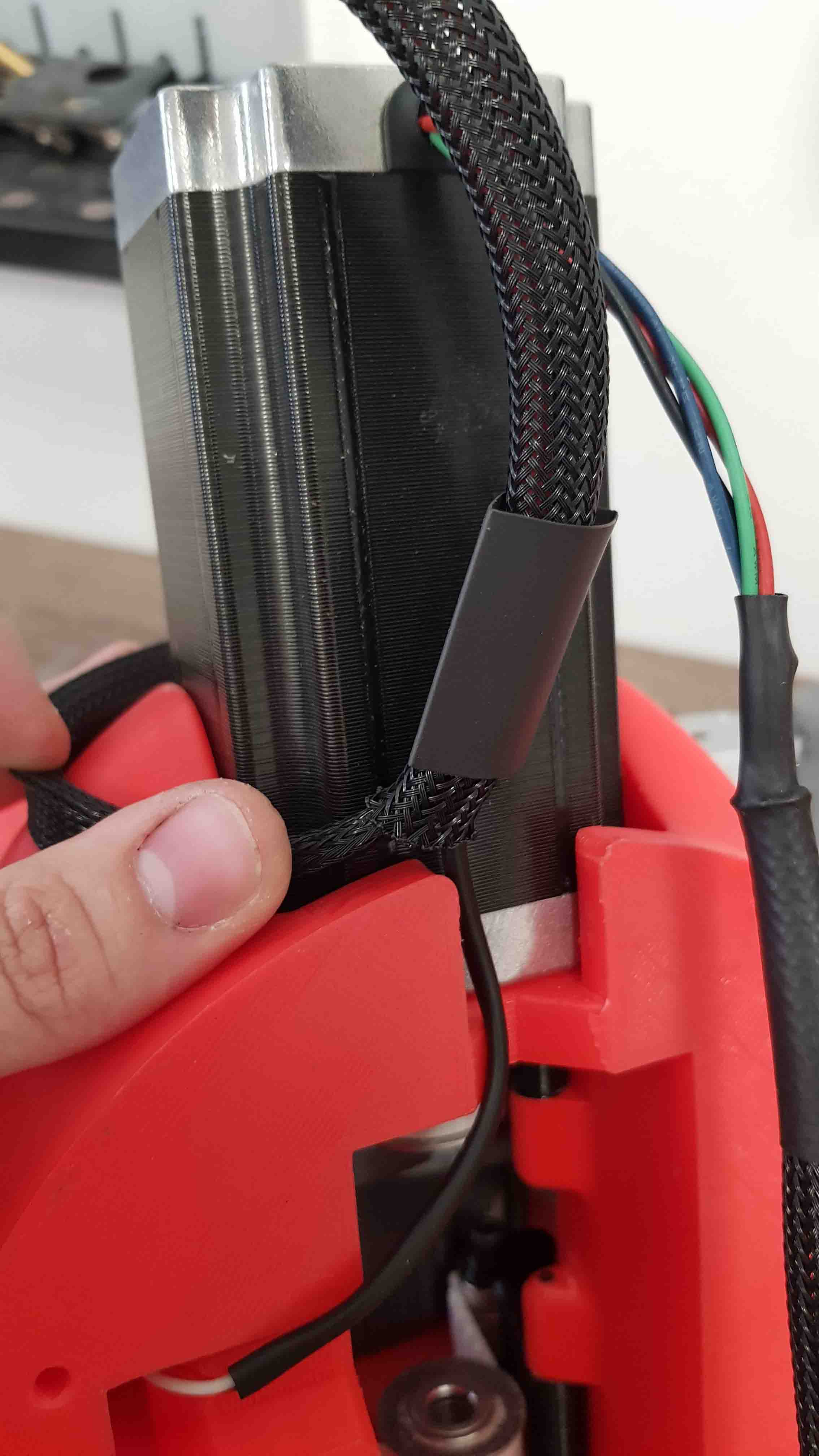

Наденьте на оплетку термоусадку.

Нагрейте термоусадку и дополнительно затяните ее стяжкой.

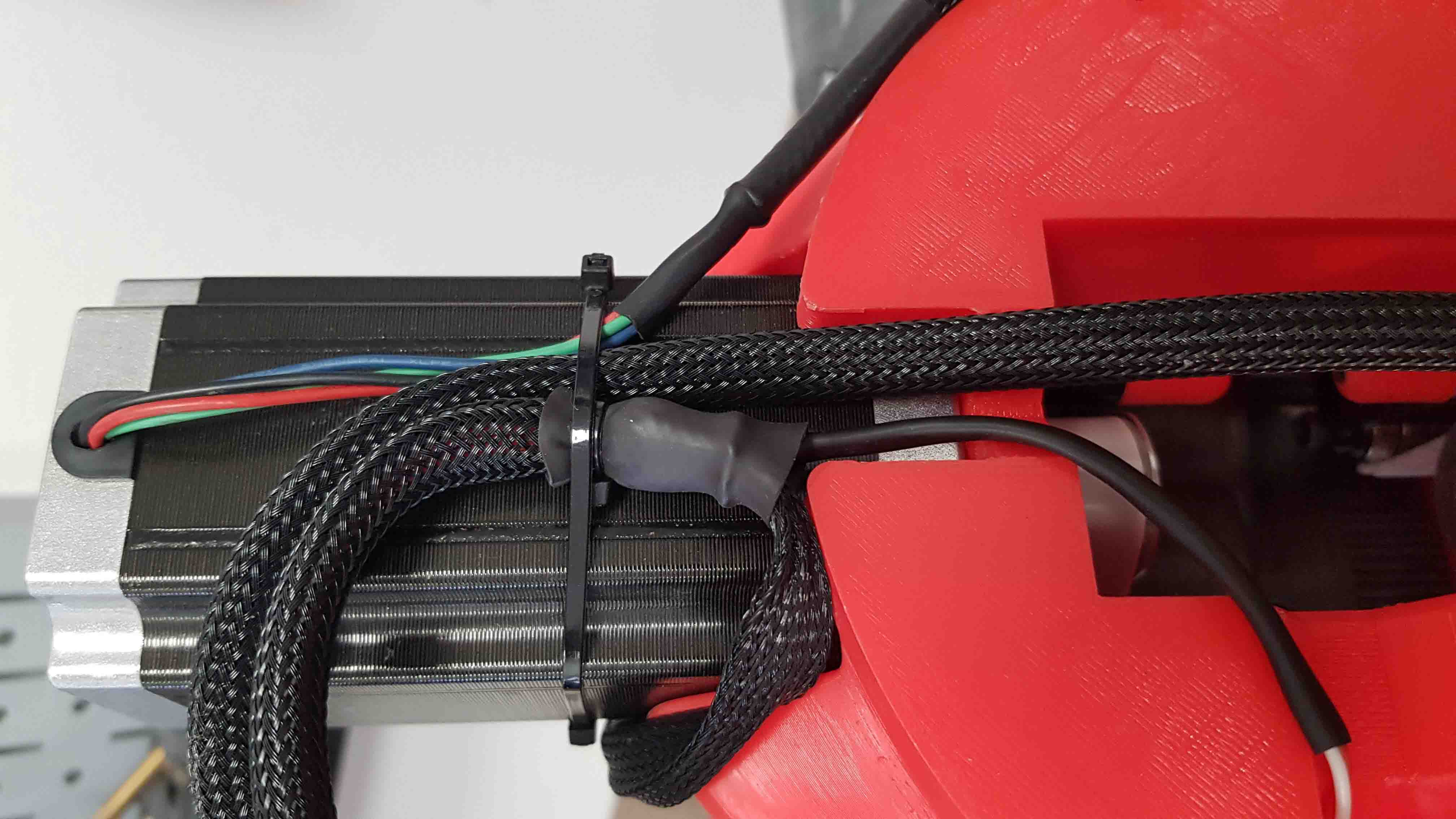

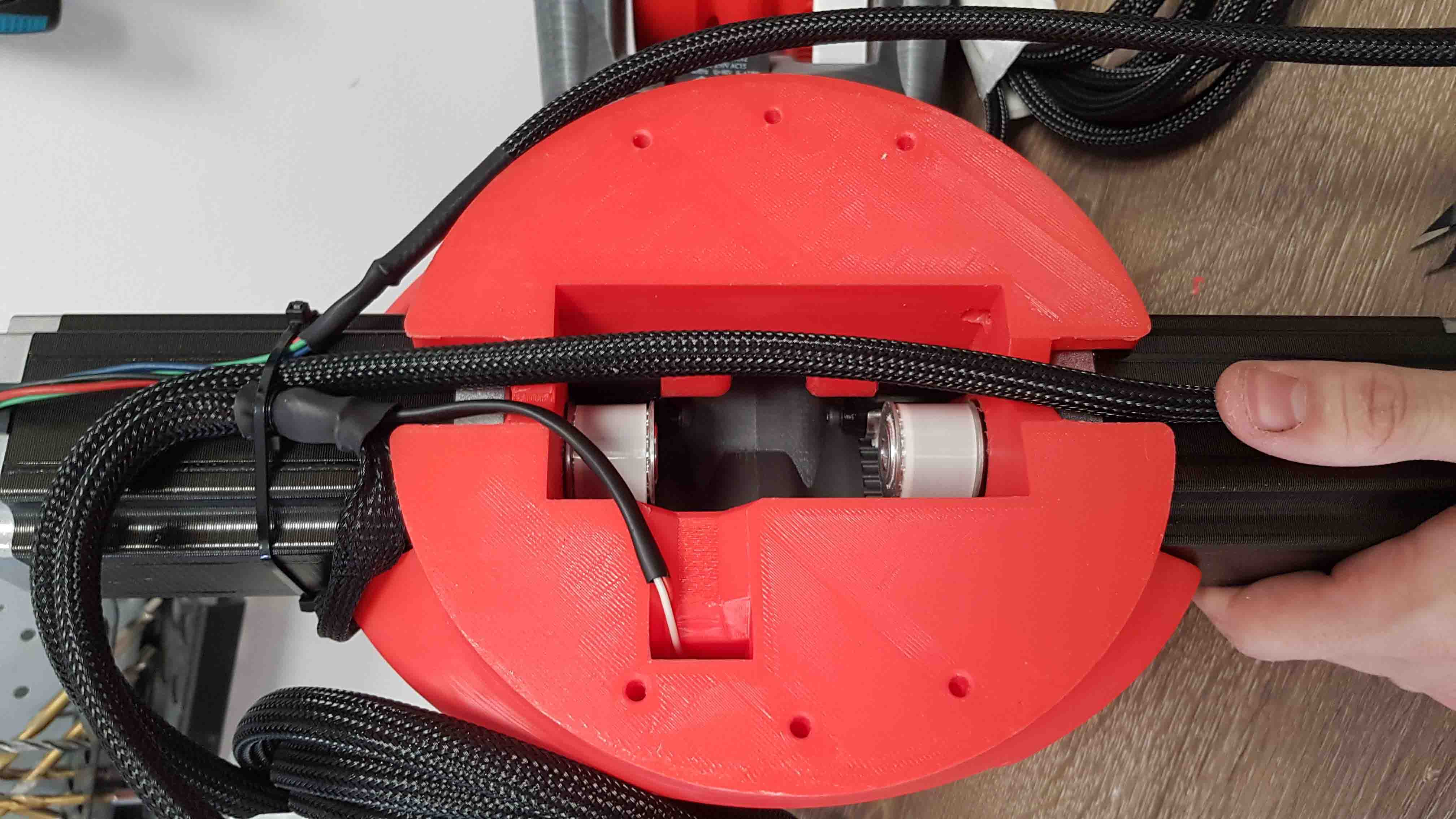

Проложите кабель от одного из шаговиков первого звена и притяните все провода стяжкой к второму шаговому двигателю первого звена.

Надевание оплетки на концевики

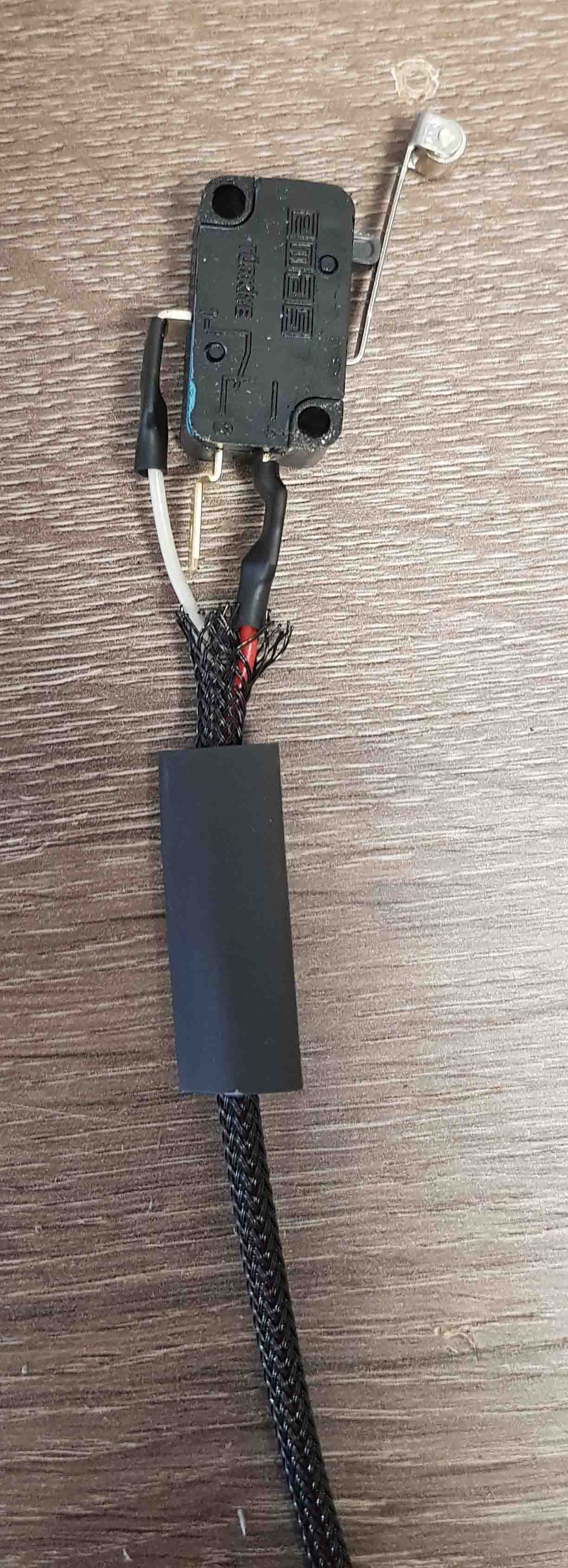

Наденьте оплетку на провод первого концевика, который устанавливается на J1 pedestal, предварительно надев поверх оплетки термоусадку.

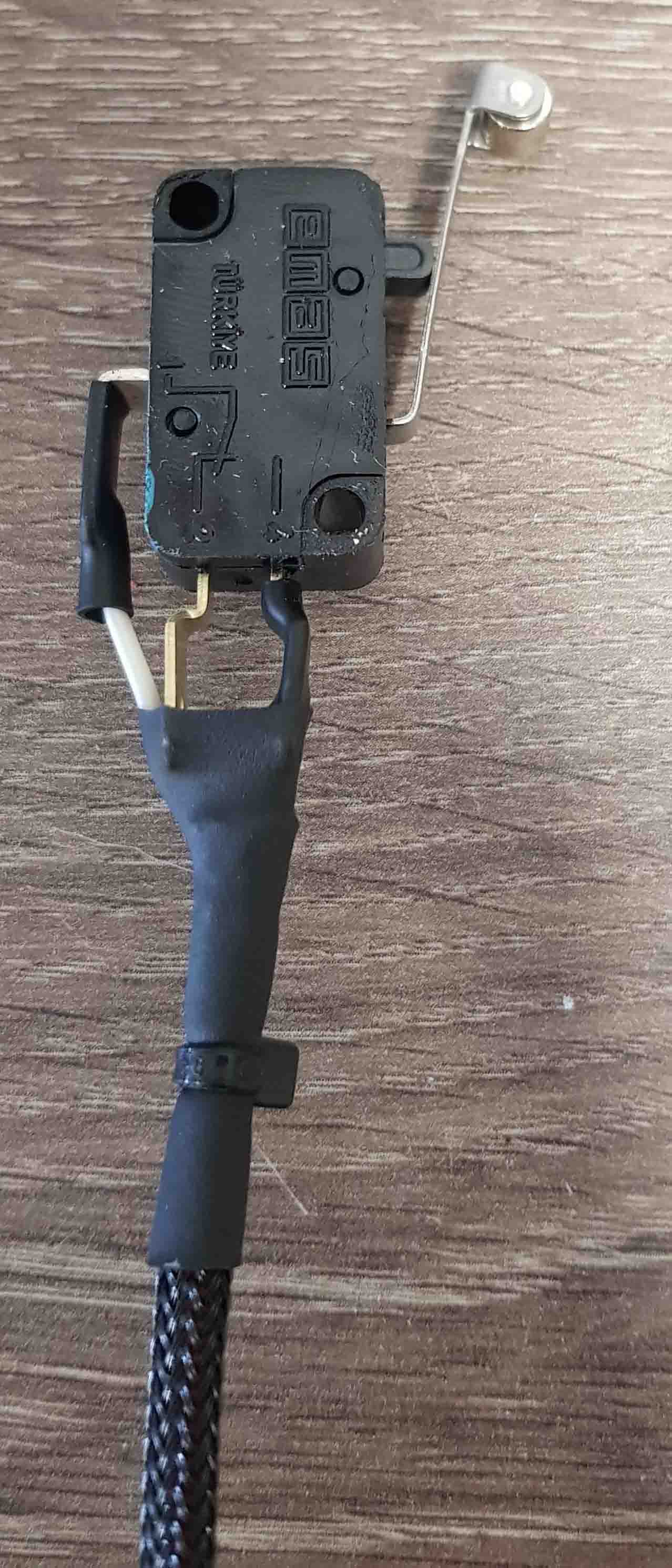

Нагрейте термоусадку, после чего затяните стужку на термоусадке.

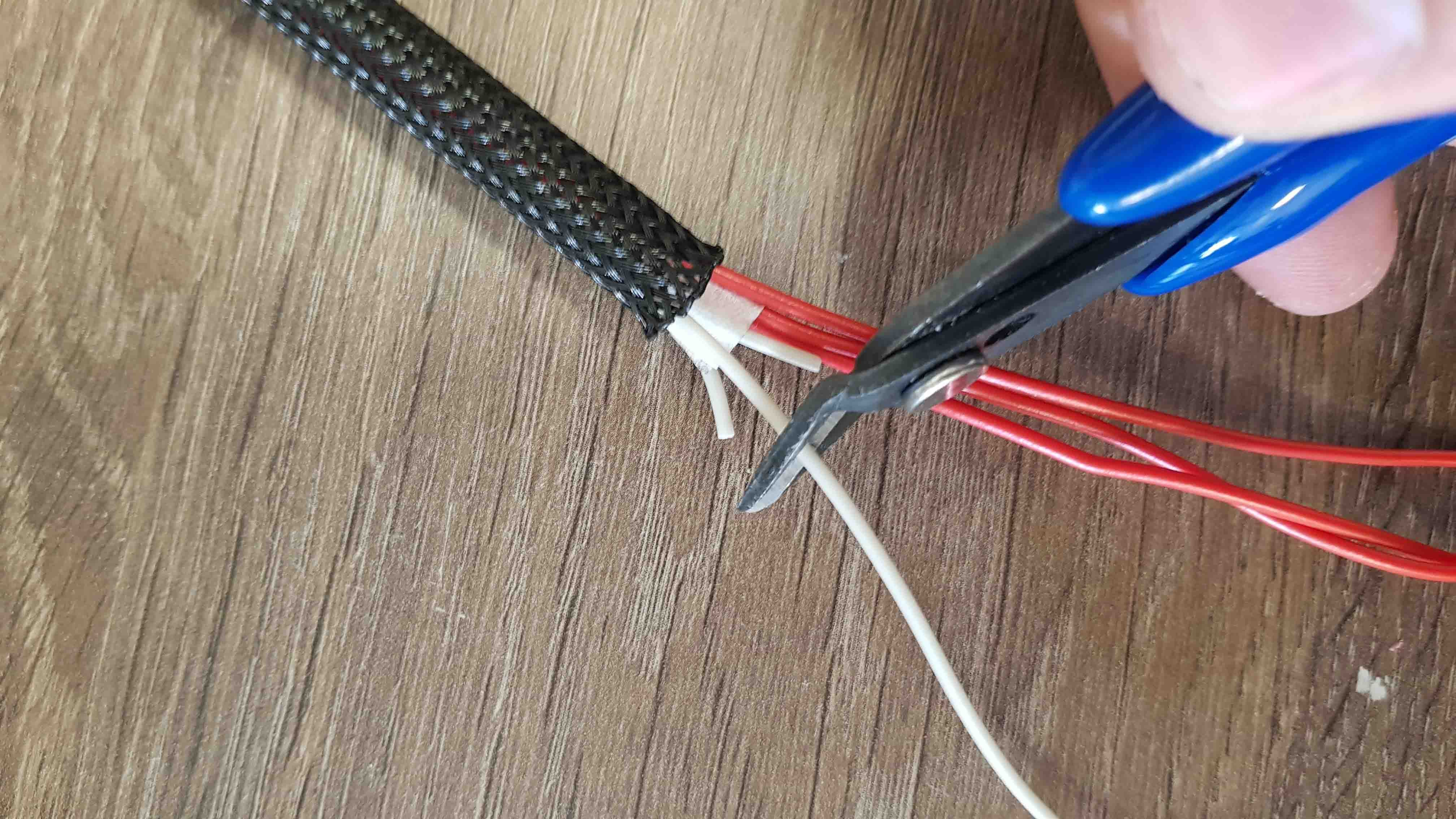

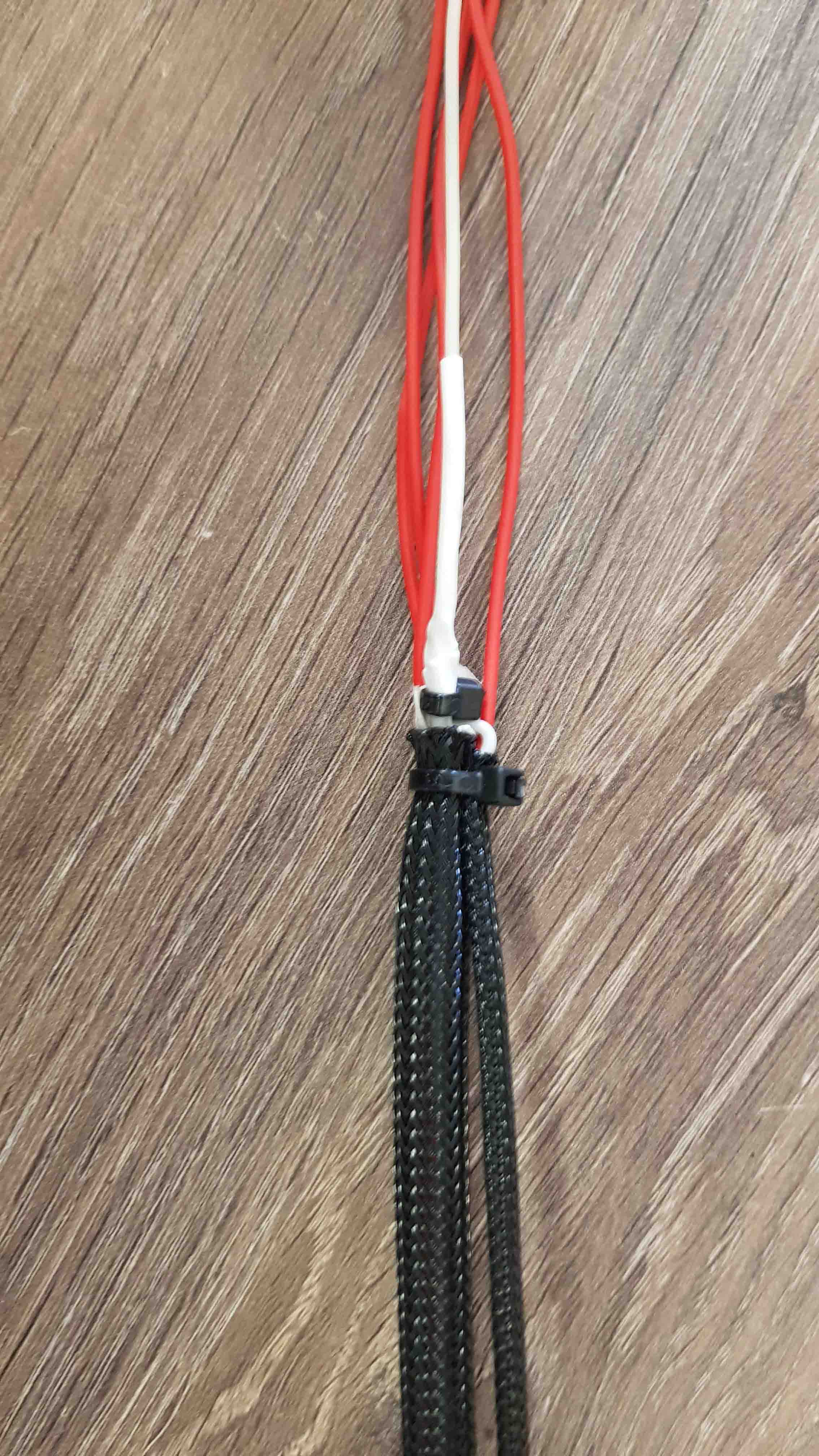

Обрежьте белые провода, так чтобы они были одного размера с самым коротким проводом в шлейфе, как показано на картинке.

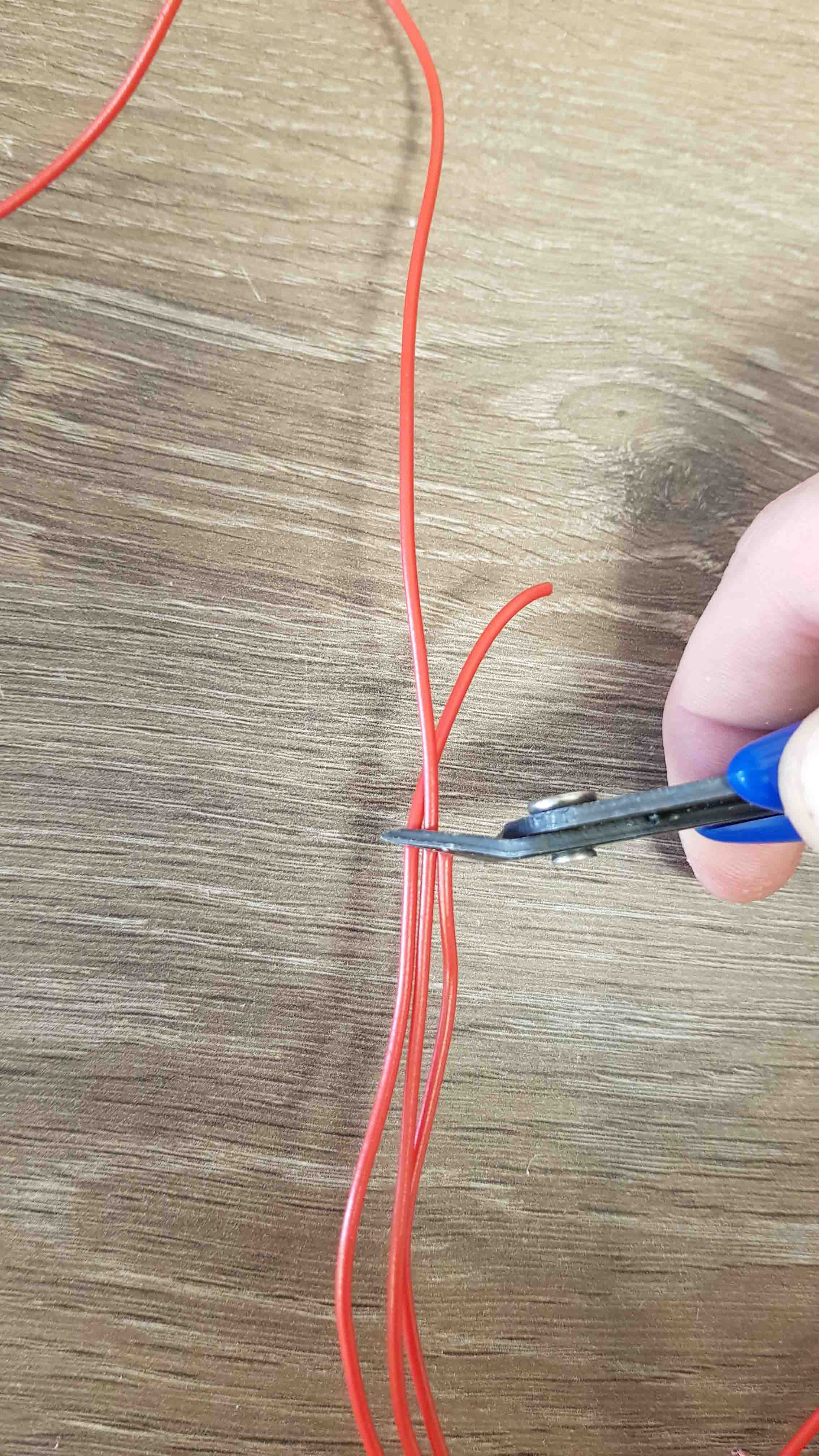

Повторите то же самое с красными проводами, как показано на картинке.

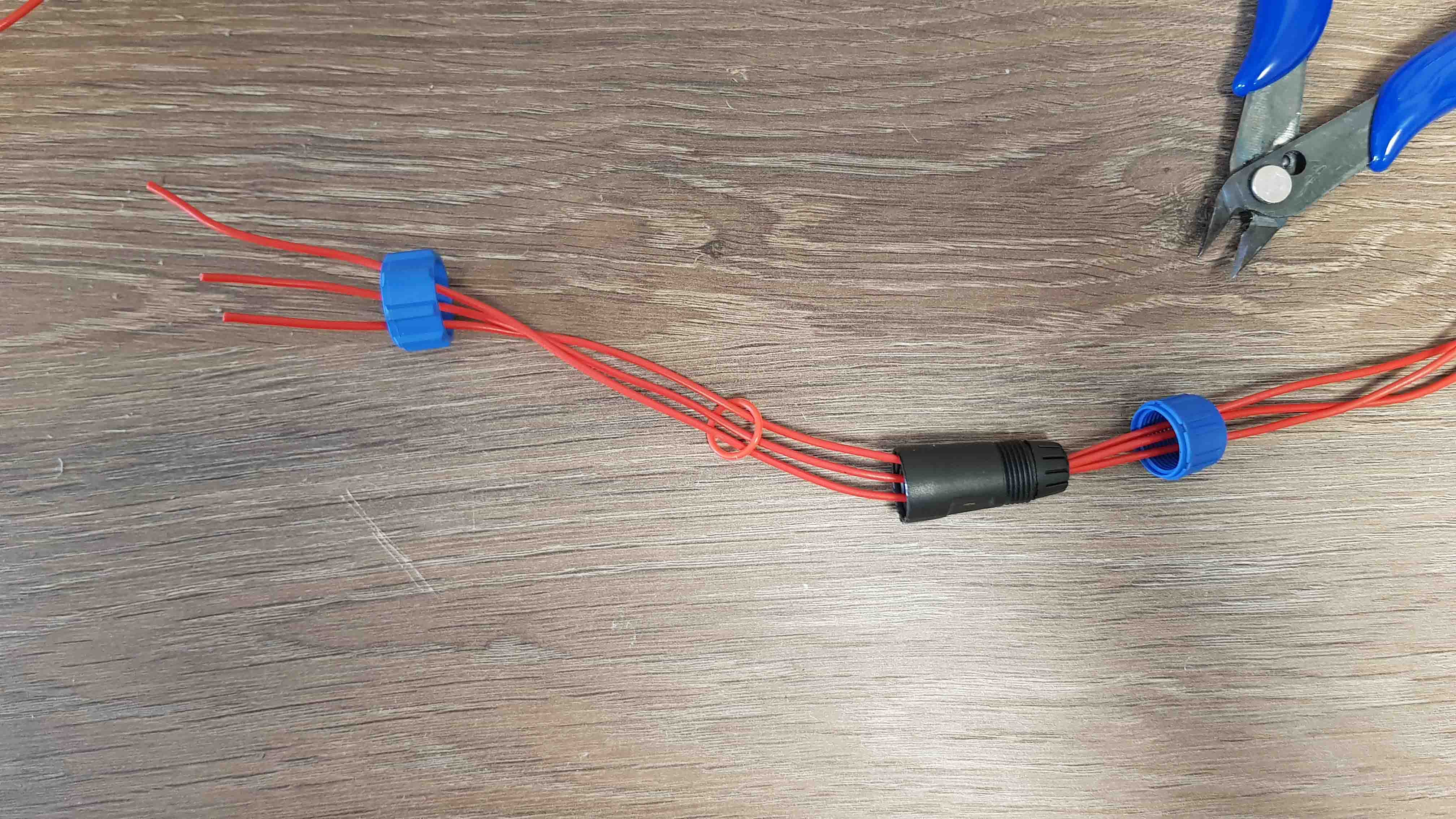

Разберите разъем GX-16 5 pin и наденьте его составные части на провода, как показано на картинке.

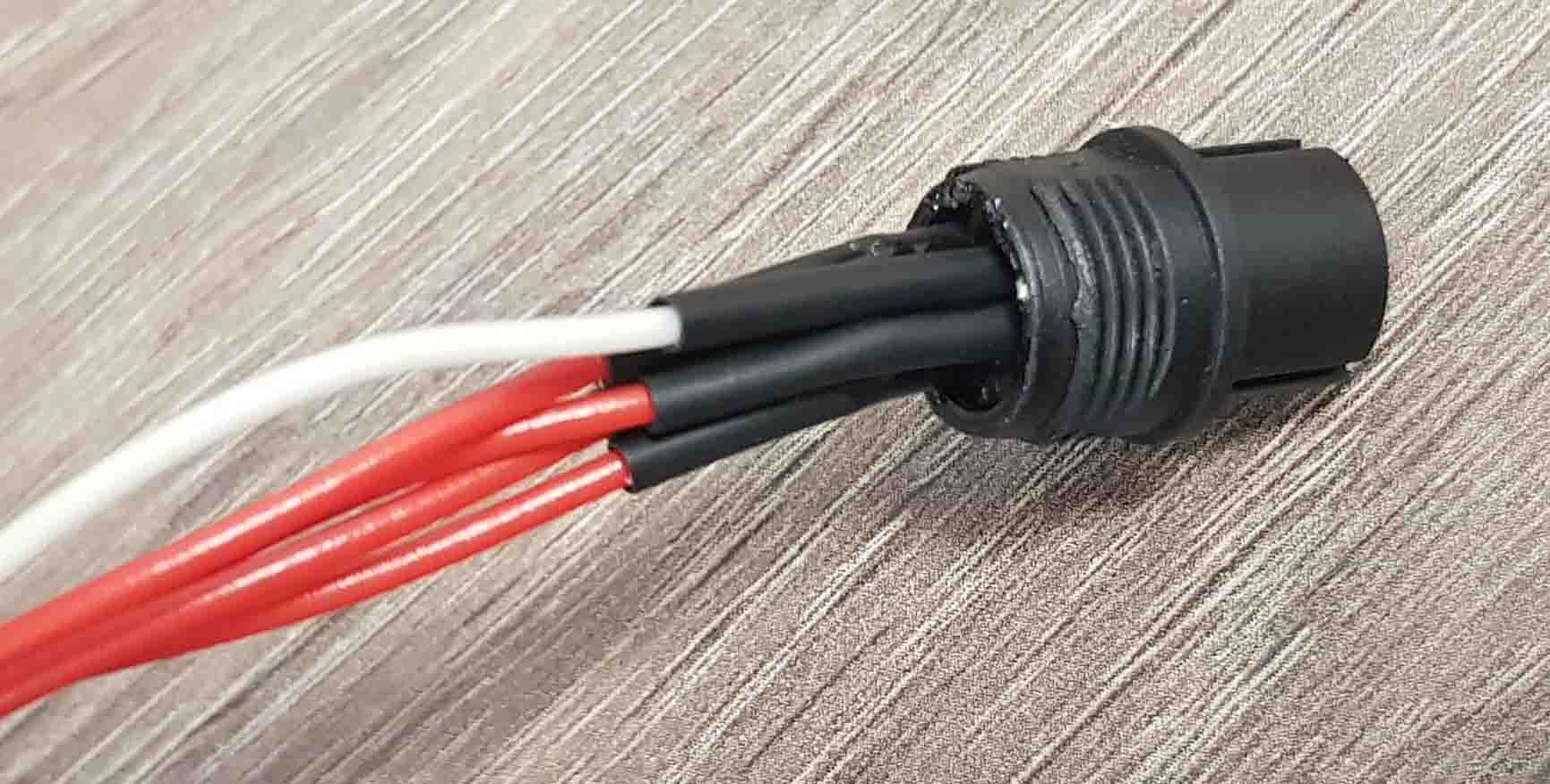

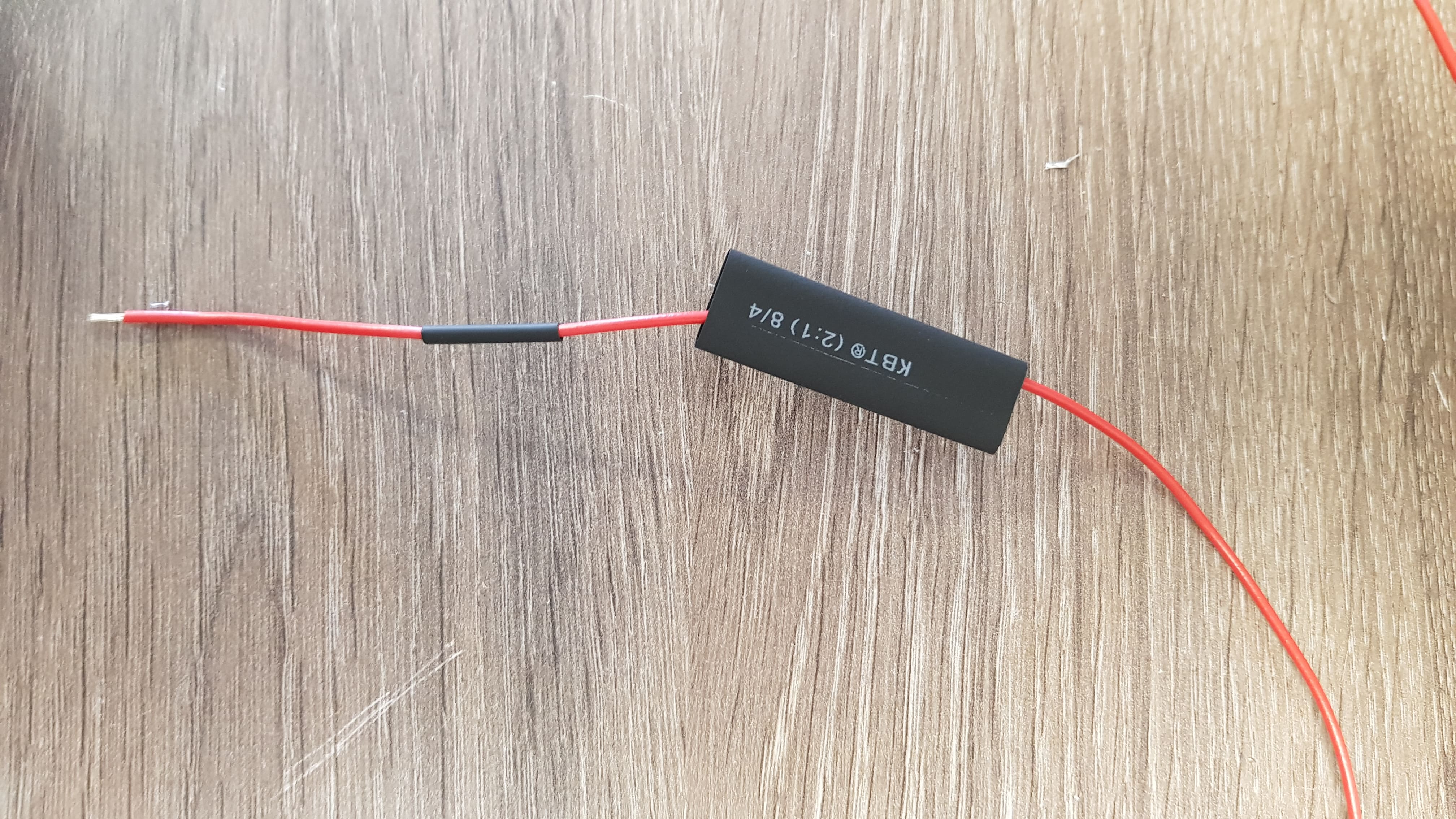

Наденьте маленькую и большую термоусадку на красный провод.

Припаяйте провода в GX-16.

1 концевик - pin 1

2 концевик - pin 2

3 концевик - pin 3

4 концевик - pin 4

Свободный белый провод (69 см) - pin 5

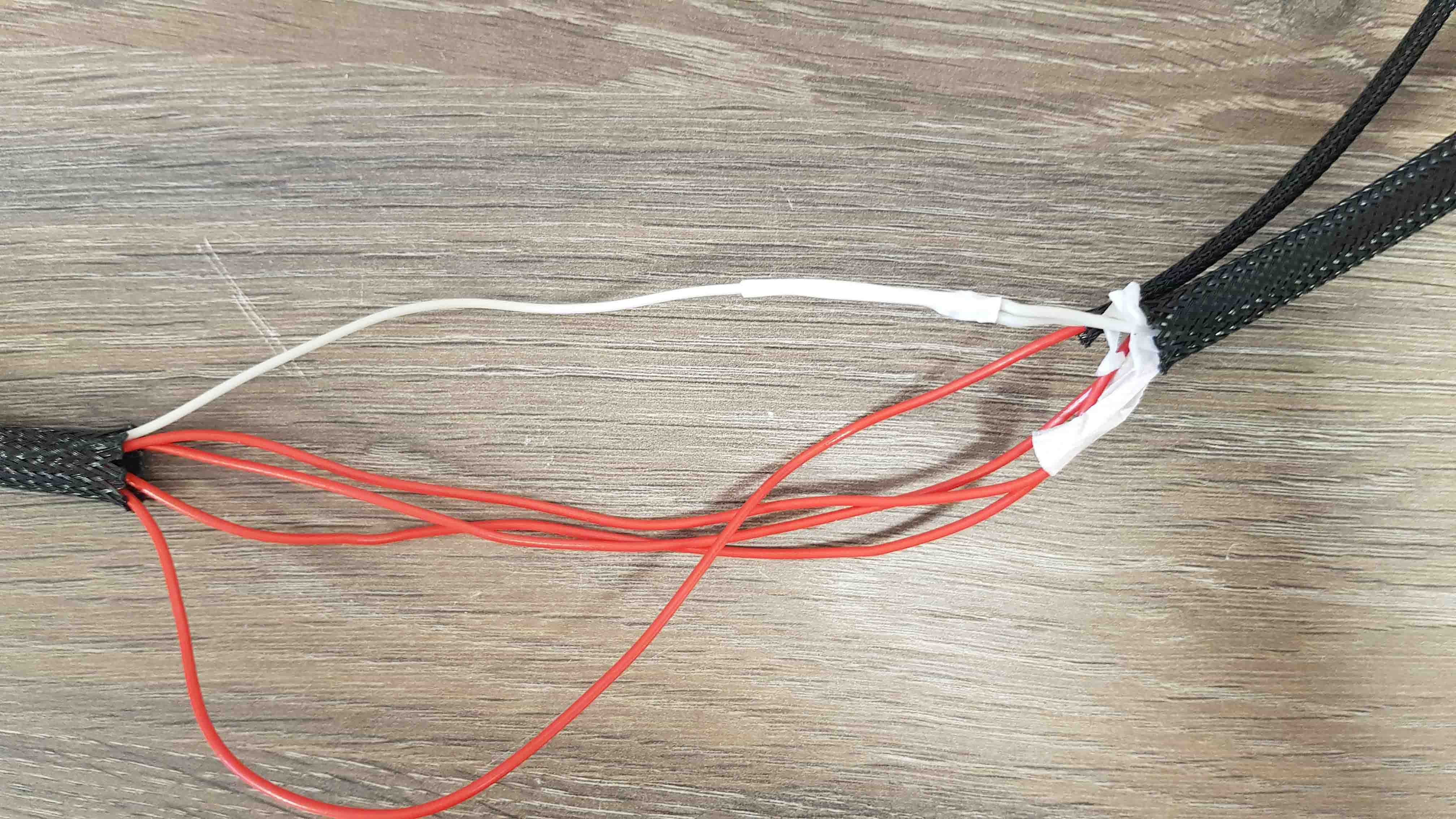

Припаяйте все белые провода от концевиков к проводу, который припаян к pin 5 на GX-16.

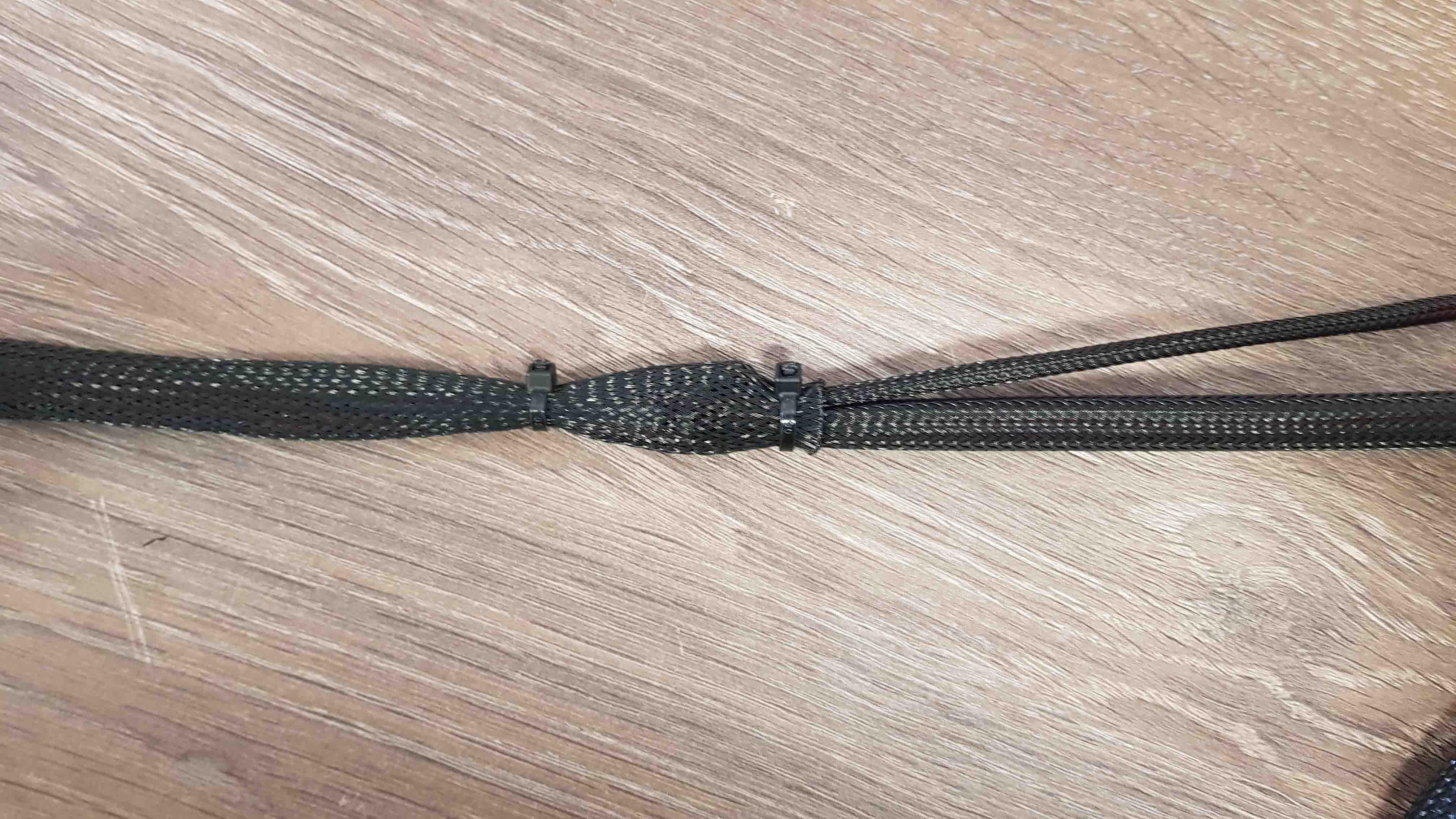

Стяните все стяжками, как показано на картинке.

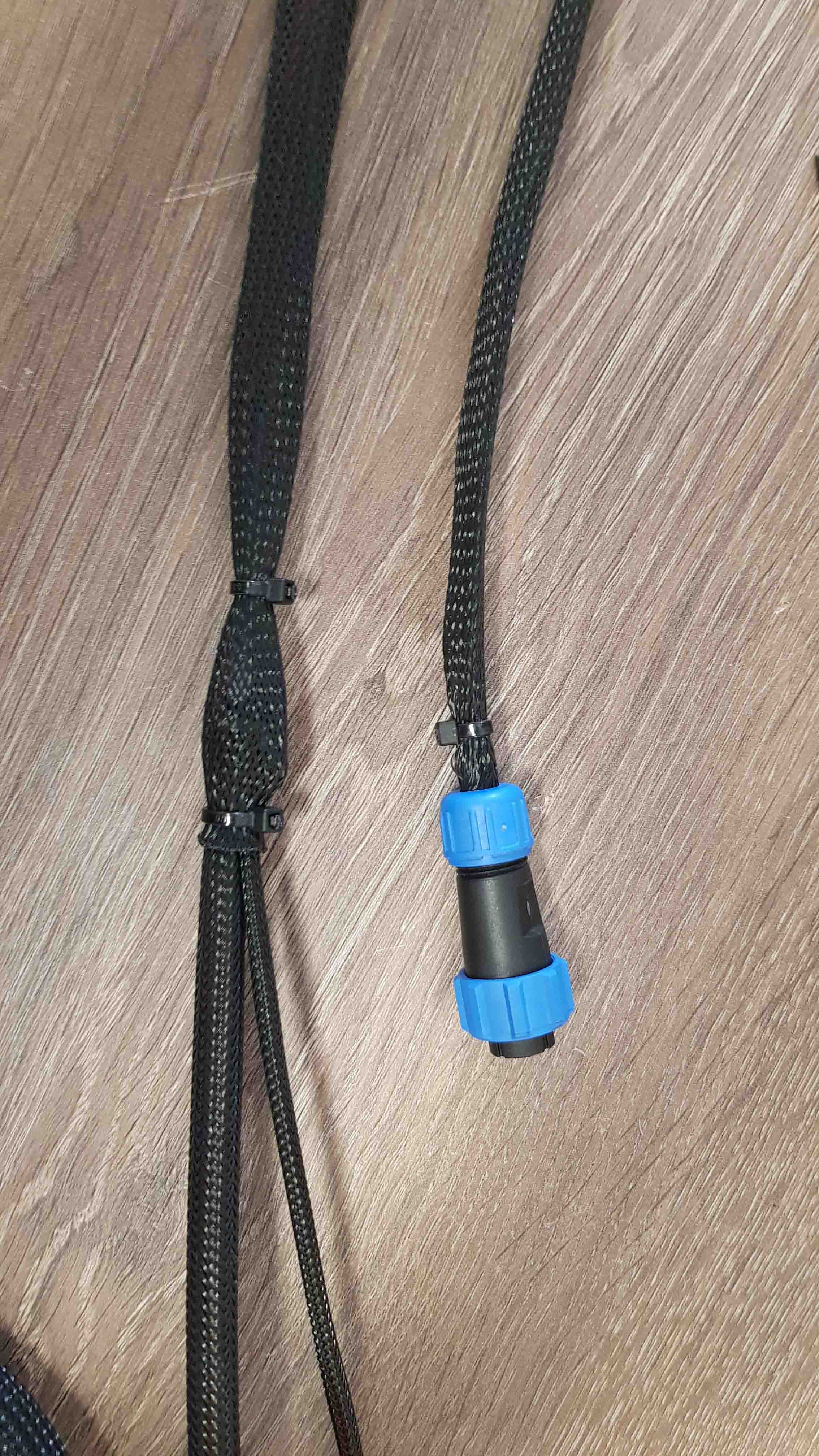

Натяните последнюю оплетку и обожмите все стяжками.
